La aplanadora de mano para hormigón es una herramienta de compactación directa que utiliza la fuerza de impacto y la vibración para consolidar un material. En el mundo de la construcción se ha ido innovando cada día con la finalidad de que los procesos de construcción sean más llevaderos.

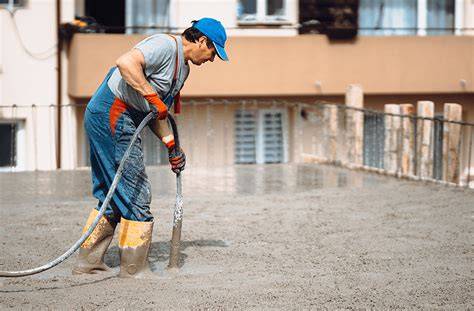

El vibrado de hormigón es una técnica que mejora la compactación del hormigón extrayendo el aire y mejorando la homogeneidad de la mezcla para su secado óptimo. Las herramientas para compactación son: rodillos, vibropisones, placas compactadoras.
Por otra parte, las herramientas para vibrado de hormigón son: reglas vibradoras, platachos vibradores, cerchas y sondas vibradoras.
Qué es una aplanadora de mano para hormigón
Una aplanadora de mano para hormigón puede corresponder a una regla vibradora, un platacho vibrador o una herramienta manual de compactación destinada a nivelar, alisar y consolidar el hormigón recién vertido.
Los platachos vibradores eléctricos son herramientas utilizadas para compactar concreto, suelos y otros materiales sueltos. Consisten en una base plana que vibra intensamente, lo que ayuda a consolidar el material y eliminar vacíos.
Las reglas vibradoras eléctricas son herramientas que se utilizan para nivelar y alisar el concreto recién vertido. Esta herramienta tiene una barra larga y recta que por lo general es de metal (aluminio o acero) la vibración de esta herramienta ayuda a eliminar el aire atrapado y fortalecer el concreto. De esta manera, se logra una superficie lisa y nivelada.
Cómo funciona
La vibración se transmite desde un motor hasta una regla, base o placa que entra en contacto con el hormigón. Este movimiento facilita la salida del aire atrapado, mejora la homogeneidad de la mezcla y ayuda a obtener una superficie más uniforme.
Una aplanadora de mano permite trabajar directamente sobre áreas de hormigón recién colocado. El operario guía la herramienta a lo largo de la superficie, mientras el motor suministra la vibración necesaria para compactar y nivelar el material.
Las herramientas de compactación directa son herramientas que por fuerza de impacto, usando también la vibración permiten compactar un material.
Componentes principales
Regla vibradora
Entre los componentes de esta herramienta se encuentran las siguientes:
- Barra o regla cuyas medidas oscilan entre 1 y 3 metros.
- El Motor eléctrico: Suministra la vibración precisa para compactar y nivelar el concreto.
- Mango de control: Permite al operario manejar y guiar la regla a lo largo del área del concreto.
Platacho vibrador
Entre los componentes se encuentran: La Base o placa que está hecha de acero resistente, es la parte que contacta directamente con el suelo o el concreto.
- Motor eléctrico: Proporciona la energía necesaria para generar vibraciones.
- Manillar: Permite al operario controlar y mover el platacho vibrador eléctrico.
Tipos de aplanadora y herramientas manuales para hormigón
Regla vibradora eléctrica
Las reglas vibradoras eléctricas como herramientas y maquinaria para compactación se usan para asegurar una superficie de concreto uniforme y bien compactada.
La barra o regla suele fabricarse en aluminio o acero. Su longitud permite trabajar sobre una franja amplia de hormigón, mientras el mango de control facilita el manejo y el desplazamiento de la herramienta.
Regla vibradora eléctrica de acero inoxidable
En el caso de TOOLZ se cuenta con la Regla Vibradora Eléctrica de Acero Inoxidable hormigón, este producto contiene el adaptador y mango. Además, incluye: el motor vibratorio, la batería litio y el mango de Aluminio.
Las dimensiones de este producto son: La Regla: 10 cm x 200 cm y el Mango: 133 cm.
La nueva regla eléctrica vibradora de Acero Inoxidable dispone de 2 m de ancho y un mango con una longitud 1,33 m. estos atributos facilitan su manejo y trabajo.
Es un instrumento con un motor eléctrico y con batería recargable de litio. Gracias a su motor eléctrico suministra vibración equivalente sobre toda la longitud de la hoja y mejora la compactación de hormigón.
Permite hasta 4 veces mayor compactación que el método tradicional, y más precisión. Además, permite alisar hormigón en calzada y vereda.
La hoja de la regla está hecha en acero inoxidable por lo cual es una herramienta resistente a la corrosión y a los impactos.
El motor incluido con la regla vibratoria Toolz es un motor potente y eficiente. Este permitirá la autonomía que se requiere para los trabajos de alisado y compactación de los radieres.
Características técnicas del motor
| Característica | Valor |
|---|---|
| Potencia | 48W |
| Batería | 6AH |
| Voltaje nominal | 24V |
| Tiempo de funcionamiento continuo | aproximadamente entre 3 y 4 horas |
| Tiempo de carga de la batería | 1 Hora |
Platacho vibrador eléctrico
Los platachos vibradores eléctricos son herramientas utilizadas para compactar concreto, suelos y otros materiales sueltos. Su base plana vibra intensamente y ayuda a consolidar el material y eliminar vacíos.
La base o placa está fabricada con acero resistente y contacta directamente con el suelo o el concreto. El motor eléctrico genera la vibración y el manillar permite al operario controlar y mover el equipo.
Este tipo de herramienta resulta apropiado para superficies donde se necesita combinar compactación superficial, distribución uniforme y un acabado más regular.
Regla alisadora vibradora bencinera
Esta es una de las herramientas más utilizadas en la construcción de radieres. Esto se debe a que combina la facilidad de uso de una regla alisadora con la potencia de un motor de bencina.
Además, la posibilidad de intercambiar distintas hojas de la regla alisadora ayuda a realizar trabajos en espacios más reducidos o espacios especialmente amplios.
Esta es una gran herramienta cuya potencia gracias al motor de bencina puede con trabajos de mayor envergadura.
En Toolz disponemos de la unidad motriz de la regla alisadora vibradora bencinera y además disponemos de las reglas para distintas dimensiones.
Además, poseemos unidades motrices con el motor honda GX35, uno de los motores de bencina del mercado más utilizados en este tipo de maquinaria.
La honda GX35 es un motor de comprobada calidad y durabilidad que por su extenso uso facilitará el soporte y los repuestos.
Regla Vibradora Manual para Perfiles de Aluminio Tremix
Diferencia entre aplanadora de mano y compactadora de placa
Dos máquinas esenciales que se utilizan a menudo para este propósito son el apisonador de placa y el compactador de placa.
Un apisonador de placa, también conocido como apisonador manual en entornos de menor escala, está diseñado para compactar suelo granular o pequeñas áreas de pavimentación.
Una placa compactadora es un término más amplio que abarca diversas máquinas motorizadas con placas de acero pesadas que vibran rápidamente para compactar tierra, grava o asfalto.
Las compactadoras de placas ofrecen una compactación más profunda y potente, ideal para trabajos pesados o de gran superficie.
| Equipo | Aplicación principal | Ventaja |
|---|---|---|
| Aplanadora o apisonador de placa | Compactar suelo granular o pequeñas áreas de pavimentación | Más asequible y fácil de aprender para principiantes |
| Compactadora de placa | Compactar tierra, grava o asfalto en trabajos pesados o de gran superficie | Compactación más profunda, rápida y potente |
Si trabaja en un proyecto de bricolaje o de trabajo ligero, una apisonadora de placas podría ser suficiente.
Las compactadoras de placas, especialmente los modelos reversibles o de alta fuerza, pueden pesar entre 68 y más de 317 kg.
Las compactadoras de placas son herramientas económicas y de bajo mantenimiento.
Las compactadoras de placas están diseñadas para proporcionar una compactación más rápida y uniforme en un área más amplia.
Las compactadoras de placas pueden requerir más pasadas y producir una compactación desigual si se utilizan más allá de su alcance previsto.
Para trabajos urgentes y de calidad crítica, la compactadora es la mejor opción.
¿Patio trasero pequeño? Opte por una apisonadora.
¿Cimientos comerciales grandes?
Si el costo es la principal limitación, las apisonadoras de placa son más asequibles.
Las apisonadoras son más fáciles de aprender para principiantes.
Algunas áreas son demasiado estrechas para una compactadora grande.
En muchos casos profesionales, los contratistas tienen a mano apisonadoras de placa y compactadoras.
La apisonadora se encarga de casos extremos, esquinas estrechas o trabajos delicados con pavimentadoras.
Como fabricante, recomendamos a los compradores que evalúen cuidadosamente sus tipos de trabajo habituales, las condiciones del suelo y el alcance del proyecto a largo plazo antes de invertir.
Una apisonadora de placa es ideal para uso residencial básico, mientras que una compactadora de placa es esencial para un rendimiento de calidad profesional.
Aplanadoras y rodillos compactadores
Los rodillos compactadores son maquinarias pesadas utilizadas en la construcción para compactar suelos, asfalto y otros materiales. Su objetivo principal es aumentar la densidad del suelo o la superficie de pavimentación, eliminando el aire y mejorando la estabilidad y durabilidad de la estructura.
También conocida como apisonadora o compactadora estática, la aplanadora es una máquina de gran peso y dimensión que permite la compactación de suelos, asfaltos o gravas gracias a su propio peso.
El cilindro o rodillo central de acero que tiene toda aplanadora realiza un giro de su eje central gracias a la energía suministrada por el motor. Mientras el cilindro va girando, agita las partículas del suelo y provoca su reordenación para alcanzar la máxima densidad y, en consecuencia, su compactación.
Tipos de rodillos
- De rodillo liso: este tipo de aplanadora consiste en un cilindro de acero que compacta el material a través de un efecto de presión. El cilindro es sostenido y llevado por un tractor, aunque también puede ser un modelo autopropulsado, que es el tipo más común.
- De rodillo de ruedas neumáticas: consta de una fila de neumáticos, separados unos de otros y distribuidos en la parte delantera y trasera de la máquina. Se suele utilizar en suelos no pegadizos, de materiales no granulados.
- De rodillo vibratorio: consta de uno o dos tambores de superficie lisa que ejercen vibración a través de un eje excéntrico en la parte interna.
- De rodillo de patas apisonadoras: también llamados rodillos de pata de cabra, son aplanadoras cuyos rodillos de apisonamiento constan de muchas orejetas rectangulares, ideales para compactar tierra arcillosa para la construcción de carreteras. Este tipo de rodillo puede mejorar zonas compactadas previamente por un rodillo neumático.
- Rodillo de malla o reja: es un tipo de rodillo hecho por una red de barras de acero con un patrón en forma de rejilla en el tambor de acero. Su diseño permite una alta presión de contacto en terrenos con poca acción de amasado para la compactación.
Rodillo compacto de doble tambor
El Rodillo Compactador TOOLZMAQ RR-1000 es un rodillo compacto de doble tambor, fácil de transportar y muy versátil. Es ideal para todo tipo de trabajos dentro de su rango operacional.
Esta máquina cuenta con las siguientes medidas 1,7*0,95*1,96 metros. Entre sus atributos cuenta con controles altamente responsivos y gran maniobrabilidad, puede trabajar en espacios reducidos.
El rodillo compactador TOOLZMAQ RR-1000 es perfecto para trabajos en espacios reducidos o difíciles.
Factores para elegir una aplanadora de mano
Tipo de material
La elección depende de si se trabajará con hormigón recién vertido, suelo granular, grava, asfalto u otros materiales sueltos.
La regla vibradora está orientada principalmente a nivelar y alisar el hormigón recién vertido, mientras que el platacho vibrador puede compactar concreto, suelos y otros materiales sueltos.
Superficie y espacio disponible
Algunas áreas son demasiado estrechas para una compactadora grande.
La posibilidad de intercambiar distintas hojas de la regla alisadora ayuda a realizar trabajos en espacios más reducidos o espacios especialmente amplios.
Fuente de energía
Las herramientas eléctricas con batería recargable de litio facilitan el trabajo cuando se necesita movilidad y autonomía. Los equipos con motor de bencina ofrecen potencia para trabajos de mayor envergadura.
Frecuencia de uso
Las compactadoras de placas son herramientas económicas y de bajo mantenimiento.
Al evaluar una herramienta para uso ocasional, el costo inicial y la facilidad de manejo pueden tener mayor importancia. Para trabajos profesionales repetitivos, también deben considerarse la durabilidad, la potencia, la disponibilidad de repuestos y el mantenimiento.
Preparación y uso de la herramienta
- Verificar que la superficie de trabajo esté preparada para recibir el hormigón.
- Comprobar el estado de la regla, la placa, el manillar, el mango y el motor.
- Encender el motor o activar la batería según el tipo de equipo.
- Guiar la herramienta de manera uniforme sobre el hormigón recién vertido.
- Evitar detenerse demasiado tiempo en un mismo punto.
- Revisar el nivel y la uniformidad de la superficie durante el proceso.
- Limpiar la herramienta después de utilizarla.
El mango de control permite al operario manejar y guiar la regla a lo largo del área del concreto.
La base o placa es la parte que contacta directamente con el suelo o el concreto.
Ventajas de la compactación vibratoria del hormigón
- Ayuda a eliminar el aire atrapado.
- Mejora la homogeneidad de la mezcla.
- Permite obtener una superficie lisa y nivelada.
- Fortalece el concreto.
- Facilita el alisado de hormigón en calzada y vereda.
- Permite trabajar con mayor precisión que los métodos tradicionales.
La durabilidad del pavimento depende por completo de alcanzar los niveles de compactación exactos.
Compactación giratoria para el control de mezclas
Las pruebas de impacto tradicionales no reflejan las condiciones reales de las carreteras, pero la compactación giratoria reproduce a la perfección las fuerzas que ejercen los rodillos compactadores en el campo.
Esta combinación de presión vertical y acción de cizallamiento rotatorio garantiza que la mezcla de agregados y ligante se compacte firmemente y resista la deformación permanente.
Al replicar las tensiones laterales reales del terreno, los equipos de ingeniería pueden evaluar con precisión si una mezcla se mantendrá en buen estado durante décadas.
La acción de amasado continuo permite que las partículas de agregado giren y se compacten de manera eficiente, reduciendo drásticamente la rotura del material en comparación con las técnicas de impacto tradicionales.
El sistema Superpave introdujo la compactadora giratoria precisamente para solucionar este problema.
En lugar de golpear repetidamente el material, esta máquina utiliza un movimiento de compactación suave, continuo y oscilante.
Esto le brinda una imagen excepcionalmente precisa de cómo su asfalto se densificará, se compactará y resistirá la formación de surcos profundos y dañinos bajo tráfico intenso.
Compactación por impacto Marshall frente a compactación giratoria Superpave
Históricamente, la industria dependía en gran medida del método de diseño de mezclas Marshall, que utiliza un martillo de caída de 4.5 kg para aplicar compactación por impacto repetida a las muestras.
Las investigaciones demuestran que este método de impacto genera más huecos en los bordes y una mayor segregación de agregados en comparación con la distribución de huecos altamente uniforme de los métodos giratorios modernos.
| Característica técnica | Método de impacto Marshall heredado | Compactación giratoria Superpave moderna |
|---|---|---|
| Acción de compactación | Impacto vertical repetido de un martillo de 4.5 kg que cae | Cizallamiento rotatorio continuo y presión vertical constante |
| Simulación de campo | Deficiente, ya que no logra imitar las fuerzas de rodadura intensas. | Excepcionalmente alto, reflejando directamente los equipos de construcción reales. |
| Consistencia de la prueba | Variable y altamente dependiente del operador | Perfectamente uniforme con acciones automatizadas y controladas por ordenador. |
| Equivalencia de esfuerzo | A menudo se requieren de 18 a 24 golpes adicionales solo para aproximarse a la densidad giratoria. | Altamente eficiente, con 50 giros que equivalen aproximadamente a 75 golpes de impacto en ciertas mezclas recicladas. |
| Rendimiento mixto | Sensible a la gradación con mayor riesgo de segregación | Mayor resistencia a la deformación y distribución uniforme de los huecos. |
El sistema giratorio utiliza una carga descendente constante mientras el molde gira con un ángulo de inclinación calibrado con precisión.
La mezcla asfáltica caliente se coloca dentro de un molde de acero pesado, donde se compacta bajo una carga descendente constante mientras el molde gira con un ángulo de inclinación calibrado con precisión.
Parámetros operativos de un sistema giratorio
Para generar resultados de pruebas fiables y estandarizados, estos parámetros críticos deben estar estrictamente controlados:
- Tensión vertical: La presión constante hacia abajo se aplica a la muestra. Los sistemas que utilizan reguladores de presión electroneumáticos avanzados manejan esto mejor manteniendo la fuerza completamente constante.
- Velocidad de giro: La velocidad de rotación del molde, que normalmente se estandariza a 30 revoluciones por minuto.
- Ángulo de giro: Este pequeño ángulo de inclinación determina la fuerza de corte.
Modificar el número de rotaciones afecta significativamente la densidad, el módulo de resiliencia y la vida útil a la fatiga.
Captura de datos en tiempo real
Durante el ciclo de compactación, el sistema monitoriza constantemente la altura de la muestra en cada giro.
Esto permite a los técnicos evaluar la curva de densificación y calcular el porcentaje exacto de huecos de aire.
Los sistemas modernos simplifican enormemente este proceso gracias a sus pantallas de control integradas y software avanzado especializado.
Con sistema operativo Windows, su interfaz de iconos intuitiva automatiza la ejecución de las pruebas, muestra gráficos en tiempo real y ofrece almacenamiento ilimitado mediante dos puertos USB.
Normas internacionales aplicables
Seleccionar maquinaria que cumpla con las normas internacionales es fundamental para proyectos de infraestructura importantes.
Un sistema giratorio de primera categoría debe diseñarse para cumplir fácilmente con estos estrictos estándares de prueba:
- AASHTO T 312: Protocolo estándar de la industria para la preparación y determinación de la densidad de muestras de asfalto en caliente utilizando un compactador giratorio.
- Norma ASTM D6925: El método principal de la ASTM para preparar muestras y medir la densidad relativa bajo fuerzas giratorias.
- Y 12697-31: Marco europeo para la preparación de muestras mediante compactación giratoria.
- AASHTO T 283: Se utiliza para evaluar la susceptibilidad de las muestras de asfalto compactado a los daños provocados por la humedad.
Al garantizar que su compactadora cumpla con estos rigurosos estándares, usted garantiza que las mediciones de su laboratorio coincidan perfectamente con la colocación real en el campo.
Calibración y mantenimiento
Si la configuración de su maquinaria se desajusta, aunque sea ligeramente, los resultados de sus pruebas pierden toda validez técnica.
La verificación proactiva es lo que distingue a los laboratorios de ensayo de primer nivel de las operaciones de baja precisión.
Esto es lo que nuestros técnicos priorizan durante la calibración de un sistema:
- Verificación del ángulo de giro: Confirmar que el ángulo interno crítico (normalmente 1.16°) permanece perfectamente estable durante la rotación.
- Precisión de carga descendente: Verificar que el actuador vertical aplique la fuerza exacta requerida (por ejemplo, 600 kPa) sin desviaciones.
- Precisión en la medición de la altura: Verificar que el sensor de desplazamiento mantenga una precisión inferior a 0.10 mm, garantizando así que los cálculos volumétricos finales sean impecables.
- Alineación mecánica: Inspeccionar el sistema para detectar cualquier juego rotacional, desgaste irregular o flexión estructural.
La limpieza de la regla, la placa y los componentes que entran en contacto con el hormigón también permite conservar el rendimiento y facilita la inspección del equipo.
Aplicaciones principales
Diseño de mezcla asfáltica Superpave
Ajustar las fórmulas de los materiales para construir superficies de pavimento que resistan la formación de surcos y grietas.
Control y aseguramiento de la calidad
Realizar pruebas a lotes de producción reales directamente desde la planta de asfalto para verificar el cumplimiento de los contratos de construcción.
Investigación y desarrollo de materiales
Evaluación del rendimiento de mezclas de agregados alternativas, plásticos reciclados o bioaglutinantes innovadores bajo cargas simuladas en campo.
Optimización del hormigón compactado con rodillo
Seleccionar la proporción ideal de agua y cemento, así como la densidad óptima.
Los protocolos especializados de hormigón compactado con rodillo (RCC) suelen requerir presiones más altas, de hasta 1000 kPa, y ángulos modificados de alrededor de 1.9° para igualar perfectamente la resistencia del terreno, algo que las compactadoras avanzadas pueden lograr fácilmente.
Evaluación del suelo de la subrasante
Adaptar el sistema para evaluar las capas base de suelo y agregados con el fin de establecer densidades objetivo altamente fiables.
Costo total de propiedad y durabilidad
Un compactador giratorio representa una inversión de capital significativa para cualquier laboratorio.
Al evaluar las opciones de equipo, siempre recomendamos a los responsables de adquisiciones que consideren más allá del precio de compra inicial y analicen el costo total de propiedad (CTP), que básicamente representa el gasto necesario para mantener la maquinaria operativa durante su vida útil.
Invierta en un modelo robusto que ofrezca precisión automatizada y sin preocupaciones, conectividad de datos impecable y una estructura diseñada para soportar décadas de uso continuo.
Seguridad y buenas prácticas de operación
- Utilizar la herramienta únicamente dentro de su alcance previsto.
- Mantener un agarre seguro del mango o manillar.
- Evitar que las manos entren en contacto con la placa, la regla o las partes móviles.
- Revisar el cableado, la batería, las conexiones y el motor antes de comenzar.
- Utilizar equipos de protección adecuados para trabajos de construcción.
- Desconectar la alimentación antes de realizar limpieza o mantenimiento.
- Limpiar el hormigón adherido después de cada uso.
Una aplanadora de mano para hormigón es una solución práctica para nivelar, alisar y mejorar la compactación de superficies de pequeña y mediana extensión. La regla vibradora eléctrica favorece el control y la movilidad, mientras que el platacho vibrador utiliza una base plana para consolidar el material y eliminar vacíos.
tags: #aplanadora #de #mano #para #hormigon #descripcion
