La bovedilla de poliestireno, también conocida como bovedilla de EPS o bovedilla de unicel, es una pieza prefabricada que se coloca entre las viguetas para ocupar parte del volumen de una losa, reducir su peso y contribuir al aislamiento térmico y acústico.

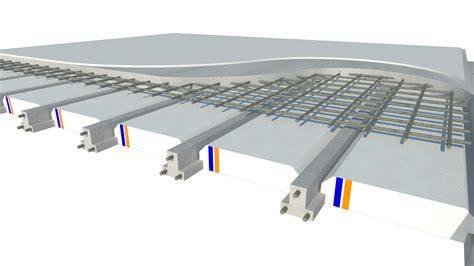

En construcción, la bovedilla forma parte del sistema de vigueta y bovedilla, utilizado para hacer losas de techo y entrepiso. Su geometría permite apoyarla sobre los bordes de las viguetas y cubrir el espacio que queda entre ellas.
Una bovedilla es una pieza aligerante que se apoya entre viguetas para formar una losa de techo o entrepiso. Sirve para ocupar parte del volumen de la losa sin llenarlo por completo de concreto, reducir peso frente a una losa maciza y recibir la capa de compresión.
Respuesta rápida: es la pieza que llena el espacio entre las viguetas y aligera la losa.
¿Qué es la bovedilla de poliestireno?
La bovedilla de poliestireno es un elemento prefabricado hecho de poliestireno expandido (EPS).
Se trata de un elemento de poliestireno expandido y de la parte aligerante del sistema de losa conformada por la bovedilla y vigueta.
La pieza se fabrica con perlas de poliestireno expandido fusionadas. Su bajo peso facilita el transporte y la colocación, y el material puede contribuir al comportamiento térmico de la losa.
En México, bovedilla de unicel es el nombre cotidiano de la bovedilla fabricada con poliestireno expandido; EPS son las siglas en inglés de ese material.
La bovedilla de EPS funciona como pieza aligerante y no como el elemento portante principal.
¿Para qué sirve la bovedilla de poliestireno?
Una bovedilla sirve para aligerar una losa, ocupar el espacio entre viguetas y ayudar a formar la superficie que recibe la capa de compresión. Se utiliza tanto en techos como en entrepisos.
Este material es utilizado principalmente en la edificación de techos y entrepisos, donde desempeña un papel crucial en la optimización de las estructuras.
La bovedilla de poliestireno se refiere específicamente a bloques de poliestireno que se colocan entre las viguetas para reducir el peso y mejorar el aislamiento térmico y acústico de las losas.
La bovedilla queda incorporada como relleno permanente, mientras que la capacidad de la losa depende de las viguetas, el concreto, el acero, los apoyos, el claro y la ejecución.
Una losa de vigueta y bovedilla no depende de una sola pieza.
Funciones principales
- Aligerar la losa.
- Ocupar el espacio entre viguetas.
- Reducir la cantidad de concreto necesario.
- Ayudar a formar la superficie que recibe la capa de compresión.
- Funcionar como cimbra del concreto colado en el sitio.
- Mejorar el aislamiento térmico y acústico.
- Facilitar el transporte y la colocación por su bajo peso.
Las bovedillas se utilizan para crear una estructura ligera, resistente y eficiente en términos de aislamiento térmico y acústico.
Cómo funciona dentro de una losa
En Grupo Compre ofrecemos una amplia variedad de materiales para construcción en Monterrey, lo que nos ha posicionado como una de las empresas más reconocidas en la región. Uno de los productos más demandado de nuestro catálogo son las bovedillas de poliestireno.
Se trata de elementos aligerantes que se apoyan sobre las viguetas, vuelven más ligera la losa y funcionan como cimbra al concreto colado en el sitio.
La bovedilla se diseña para apoyarse entre viguetas dentro de un sistema unidireccional.
La capacidad resistente del sistema no depende exclusivamente de la bovedilla. La resistencia la ofrece principalmente la vigueta, junto con el concreto, el acero, los apoyos, el claro y la correcta ejecución de la obra.
La elección de los materiales de construcción es una decisión crucial al momento de emprender cualquier proyecto de construcción.
Relación entre bovedillas, viguetas y capa de compresión
La bovedilla forma parte del sistema de vigueta y bovedilla, utilizado para hacer losas de techo y entrepiso.
Se aplica una capa de comprensión cuya finalidad es distribuir el peso de las bovedillas de poliestireno y viguetas pretensadas, lo que ofrece mayor seguridad.
La capa de compresión se coloca sobre el conjunto y contribuye a distribuir las cargas de la losa.
En un entrepiso deben considerarse las cargas de uso del nivel superior.
En un techo también intervienen pendientes, impermeabilización, clima y acabados.
Qué cargas debe considerar la estructura
En ese grupo de elementos, aquellos que tienen la función garantizar la seguridad de los usuarios de la construcción son los estructurales.
Se diseñan principalmente para recibir todas las cargas que tendrá que soportar la estructura, ya sean vivas, muertas o accidentales, además, para transmitirlas de forma adecuada a otros componentes, como losas prefabricadas ligeras en Monterrey, columnas, trabes y cimentación.
Cargas vivas
Las cargas vivas corresponden a las acciones variables asociadas con el uso y la ocupación de la construcción.
Cargas muertas
Se trata de los elementos estáticos que debe soportar la estructura y que permanecen a lo largo del tiempo.
Cargas accidentales
Se refiere a aquellas que pueden presentarse en cualquier momento y provocar la aplicación de esfuerzos y fuerzas en alguna estructura.
Los expertos en arquitectura e ingeniería diseñan las estructuras de los edificios con la consideración de las necesidades del proyecto y toman en cuenta las cargas mencionadas, además, reglamentos de construcciones y normas de seguridad recomendadas.
Los componentes que sostiene el peso total de la estructura son las columnas, cimientos y trabes.
El cimiento es el factor más importante para que el inmueble tenga excelente resistencia, además, permite que aguante las inclemencias del entorno.
Todos los elementos estructurales son los que permiten que la construcción resista a las inclemencias de la naturaleza y al paso del tiempo.
Ventajas de la bovedilla de poliestireno
Ligereza
El poliestireno es extremadamente liviano en comparación con otros materiales.
La diferencia más visible es el peso.
Una bovedilla de cemento-arena o concreto suele requerir mayor esfuerzo de carga y acomodo; la bovedilla de EPS es mucho más ligera y permite fabricar perfiles especiales con facilidad.
La bovedilla de poliestireno es fácil de manejar y transportar debido a su ligereza.
Aislamiento térmico
El poliestireno expandido es conocido por su capacidad de aislar térmicamente los espacios.
Las propiedades aislantes del poliestireno lo convierten en una opción excelente para mejorar el confort térmico de los espacios.
Así se reduce la necesidad de sistemas de calefacción o aire acondicionado.
Aislamiento acústico
Las bovedillas se utilizan para crear una estructura ligera, resistente y eficiente en términos de aislamiento térmico y acústico.
Resistencia a la humedad
El poliestireno expandido es un material que no absorbe agua, lo que lo hace resistente a los daños causados por la humedad.
Facilidad de instalación
Al ser elementos prefabricados, su empleo en la construcción tiene varias ventajas como su rápida instalación y manejabilidad.
Reducción del consumo de concreto
Este tipo de bovedilla sirve como relleno en los sistemas de losas, reduciendo la cantidad de concreto necesario, lo que se traduce en una estructura más ligera y económica.
Relación beneficio-costo
Las bovedillas son piezas prefabricadas de poliestireno expandido (EPS) que gracias a sus excelentes propiedades físico-mecánicas (liviandad, adecuada resistencia a la compresión, flexión, corte y buena elasticidad), logra una relación beneficio-costo óptima.
El costo de la bovedilla de poliestireno tiende a ser más bajo en comparación con la bovedilla de cemento.
Fabricación a medida
Las bovedillas de Aislapol son piezas especiales de alta resistencia mecánica realizadas a pedido y que son muy adecuadas para la materialización de losas estructurales.
Gracias a un sistema de corte controlado por computador, Aislapol puede fabricar bovedillas de distintos tamaños y formas, en un largo máximo de 3.000 mm.
La posibilidad de cortar EPS a medida no elimina la revisión técnica.
Desventajas y limitaciones
El poliestireno expandido es un material derivado del petróleo y no es biodegradable.
La bovedilla de poliestireno no debe considerarse el elemento portante principal de la losa.
La elección entre diferentes tipos de bovedilla depende de las necesidades y prioridades específicas de cada proyecto.
También es necesario considerar el entorno y las condiciones climáticas de la zona donde se realizará la construcción.
La bovedilla de cemento tiene una mayor capacidad de carga en comparación con la bovedilla de poliestireno.
Si tienes requisitos específicos de carga o necesitas soportar cargas pesadas, la bovedilla de cemento puede ser más adecuada.
Bovedilla de poliestireno y bovedilla de cemento
En el mercado, existen diferentes tipos de bovedillas, pero en este artículo nos centraremos en dos opciones populares: la bovedilla de poliestireno y la bovedilla de cemento.
| Característica | Bovedilla de poliestireno | Bovedilla de cemento |
|---|---|---|
| Material | Poliestireno expandido (EPS) | Mezcla de cemento, arena y agregados |
| Peso | Extremadamente liviano | Mayor peso unitario |
| Aislamiento térmico | Alto | Menor que el del poliestireno |
| Aislamiento acústico | Puede contribuir al aislamiento acústico | Ofrece un buen aislamiento acústico |
| Resistencia a la humedad | No absorbe agua | Depende de las características del concreto |
| Resistencia al fuego | Debe revisarse según el sistema y las especificaciones del proyecto | El cemento es un material incombustible |
| Transporte e instalación | Fácil de manejar y transportar | Requiere mayor esfuerzo de carga y acomodo |
| Costo | Tiende a ser más bajo | Tiende a ser más alto |
La bovedilla de cemento, también conocida como bovedilla de hormigón, es otra alternativa común en la construcción.
Se fabrica a partir de una mezcla de cemento, arena y agregados, y ofrece sus propias características distintivas.
El hormigón es conocido por su alta resistencia y capacidad para soportar cargas pesadas durante el colado o proceso constructivo si se retira la losa no pierde resistencia ya que la resistencia la ofrece la vigueta.
El cemento es un material incombustible, lo que significa que la bovedilla de cemento ofrece una mayor resistencia al fuego en comparación con el poliestireno expandido.
Si bien la bovedilla de poliestireno destaca por su aislamiento térmico, la bovedilla de cemento ofrece un buen aislamiento acústico.
Al comparar la bovedilla de poliestireno y la bovedilla de cemento, es importante tener en cuenta las necesidades y requerimientos específicos de tu proyecto de construcción.
Tanto la bovedilla de poliestireno como la bovedilla de cemento ofrecen ventajas distintas en términos de aislamiento, resistencia y durabilidad.
Considera cuidadosamente los factores mencionados anteriormente y busca asesoramiento profesional antes de tomar una decisión.
Diferencia entre bovedilla y casetón de poliestireno
Por otro lado, el casetón de poliestireno es una pieza prefabricada que también se utiliza para aligerar las losas, pero puede estar hecho de diferentes materiales, como concreto o plástico reforzado.
El casetón se utiliza con otra modulación, comúnmente como relleno en losas nervadas o reticulares.
| Elemento | Uso principal | Modulación |
|---|---|---|
| Bovedilla de poliestireno | Aligerar losas de techo y entrepiso | Sistema unidireccional de vigueta y bovedilla |
| Casetón de poliestireno | Aligerar losas nervadas o reticulares | Retícula o losa nervada |
La bovedilla se diseña para apoyarse entre viguetas dentro de un sistema unidireccional.
El casetón suele utilizarse con otra modulación en losas nervadas o reticulares.
Si un plano indica “vigueta y bovedilla”, debe confirmarse la bovedilla compatible.
Si indica casetón, retícula o losa nervada, se requiere revisar esa solución específica.
La bovedilla de EPS es una pieza que se apoya entre viguetas para ocupar espacio y aligerar una losa.
Otros tipos de bovedilla
Las bovedillas pueden fabricarse con distintos materiales.
- Bovedillas de cemento-arena.
- Bovedillas de concreto.
- Bovedillas de barro.
- Bovedillas de cerámica.
- Bovedillas de poliestireno expandido.
Es una pieza rígida y de mayor peso unitario que una equivalente de EPS.
Se utiliza en determinados sistemas y regiones.
Según las necesidades de cada trabajo en particular, varían las características de las bovedillas.
Todos los tipos de bovedilla son seguros, resistentes y de gran durabilidad.
Bovedillas según el acabado
Teniendo en cuenta el acabado encontramos bovedillas: decoradas, rasilla rayada, lobulada, con taladro para luminaria, raspada, lisa.
Proceso de instalación
Para garantizar una instalación segura y efectiva de la bovedilla de poliestireno, es fundamental utilizar un adhesivo especializado que ofrezca una adherencia excelente.
También que sea compatible con este material como lo es nuestro producto Basecoat.
Este tipo de adhesivos están diseñados para soportar las condiciones propias de la construcción.
1. Colocación de trabes o cadenas de cerramiento
Se usan para distribuir de forma igual el peso de la construcción, además, ayuda a que el cerramiento se asiente uniformemente.
2. Apuntalamiento provisional
Se coloca el apuntalamiento provisional con la colocación de las madrinas en la separación señalada.
Comúnmente los puntales que soportan a las madrinas son colocados con a una separación de 1.25 metros.
3. Colocación de viguetas
Las viguetas se colocan de acuerdo con el proyecto y con la modulación correspondiente.
Nunca levantar las viguetas del centro o lo extremos.
4. Colocación de bovedillas
Las bovedillas se colocan entre las viguetas, apoyadas sobre sus bordes.
5. Colocación de mallas
Las mallas deben extenderse a todo lo largo y ancho de la superficie y debe procurarse dejar los recubrimientos requeridos debajo y encima de ellas.
6. Colado de concreto
Después de revisar la colocación de los elementos, se realiza el colado de concreto.
No caminar sobre las bovedillas de poliestireno para evitar accidentes.
Proceso constructivo losa vigueta y bovedilla
Recomendaciones para elegir la bovedilla adecuada
Conviene considerarla cuando el proyecto ya contempla una losa de vigueta y bovedilla y se buscan piezas ligeras, fáciles de transportar y de acomodar.
Pedir solamente “bovedilla” no basta para identificar la pieza.
Antes de cotizar deben confirmarse el perfil lateral, alto, ancho, largo, densidad cuando esté especificada, cantidad y tipo de vigueta.
Si aún no tienes esos datos, consulta primero las medidas de bovedilla de poliestireno.
La elección entre la bovedilla de poliestireno y la bovedilla de cemento dependerá de las necesidades y prioridades específicas de tu proyecto.
Los expertos en arquitectura e ingeniería deben revisar la solución de acuerdo con las cargas, los reglamentos de construcciones y las normas de seguridad recomendadas.
Aplicaciones en techos y entrepisos
La bovedilla puede formar parte de losas de techo o de entrepiso.
En la edificación de todo tipo de inmuebles se han incorporado elementos para ser combinados con elementos tradicionales de la arquitectura; uno de estos elementos es la bovedilla.
En un entrepiso deben considerarse las cargas de uso del nivel superior.
En un techo también intervienen pendientes, impermeabilización, clima y acabados.
Impacto en la eficiencia energética y el medio ambiente
Las exigencias crecientes en materia de ahorro energético en la edificación residencial, así como nuestro compromiso con este, nos impulsan a seguir confeccionando bovedillas y soluciones buscando la mayor eficiencia energética.
Las bovedillas de Aislapol tienen múltiples beneficios para la construcción y el medio ambiente, porque están construidas de una material inerte, inocuo, no contaminante y no dañan la capa de ozono.
El poliestireno expandido es un material derivado del petróleo y no es biodegradable.
Información necesaria para solicitar una cotización
Antes de cotizar deben confirmarse el perfil lateral, alto, ancho, largo, densidad cuando esté especificada, cantidad y tipo de vigueta.
Envíanos medida, cantidad, tipo de vigueta y ubicación para revisar tu pedido.
