Un plano eléctrico es la representación gráfica de una instalación eléctrica. Por eso muestra visualmente todos los componentes de la misma y su interconexión.
Cuando cada arranque va separado al tablero, el plano debe mostrar con claridad el recorrido de cada circuito, sus conductores, sus elementos de mando y sus protecciones. Una representación ordenada permite interpretar el funcionamiento, realizar el montaje y localizar averías sin confusiones.
Pero para que todo el mundo los entienda, no basta con que sean claros, también es necesario que todos los profesionales implicados hablen el mismo idioma visual.
Por qué cada arranque debe representarse separado en el tablero
En una instalación con varios motores, máquinas o circuitos de fuerza y mando, cada arranque debe identificarse de forma independiente desde el tablero eléctrico. Esta separación permite distinguir qué protección, qué contactor, qué relé y qué motor pertenecen a cada circuito.
El cuadro eléctrico es el principal encargado de distribuir la energía y la potencia eléctrica de los diversos aparatos conectados.
Un tablero eléctrico o cuadro eléctrico es uno de los componentes principales de una instalación eléctrica, en él se protegen cada uno de los distintos circuitos en los que se divide la instalación a través de fusibles, protecciones magnetotérmicas y diferenciales.
Los trazos o líneas representan conexiones eléctricas, uniones mecánicas, condiciones de dependencia entre elementos o agrupamientos de diversos elementos.
La representación independiente de cada arranque facilita seguir la alimentación desde las líneas L1, L2, L3, el neutro y la toma de tierra hasta los elementos de potencia y control.
Todo circuito comienza por su alimentación. Lo primero que buscamos es el punto de entrada de la energía eléctrica: líneas L1, L2, L3 (en corriente trifásica), el neutro (N) y la toma de tierra (PE).
Una vez localizada la alimentación, seguimos el recorrido de la corriente a través de los diferentes elementos. Visualizamos este flujo como una línea continua que se activa cuando se cumplen ciertas condiciones.
Normas y lenguaje visual de los planos eléctricos
En España, la normativa UNE EN 60617 (derivada de la norma internacional IEC 60617) no impone una codificación gráfica específica para cada uno de los elementos eléctricos que componen una construcción.
A nivel internacional, los símbolos eléctricos están definidos y homogeneizados por la norma IEC 60617 (Comisión Electrotécnica Internacional).
La norma más importante que hace referencia a los símbolos gráficos para esquemas de tipo eléctrico es: Norma UNE-EN 60617 (IEC 60617).
Los símbolos se vieron modificados en la década de los años 90 con esta norma.
- UNE-EN 60617-2.
- UNE-EN 60617-3.
- UNE-EN 60617-4.
- UNE-EN 60617-5.
- UNE-EN 60617-6.
- UNE-EN 60617-7.
- UNE-EN 60617-8.
- UNE-EN 60617-9.
- UNE-EN 60617-10.
- UNE-EN 60617-11.
- UNE-EN 60617-12.
- UNE-EN 60617-13.
Esta norma se actualiza periódicamente, pero ya cuenta con más de 1400 símbolos eléctricos, lo que resulta más que suficiente para cubrir todas las necesidades de tus esquemas eléctricos habituales.
Las normas que rigen los símbolos eléctricos varían según el país o la industria.
- IEC (International Electrotechnical Commission): estándar internacional, común en Europa y Latinoamérica.
- ANSI (American National Standards Institute): predominante en EE.UU.
Depende de tu región o industria. Las más comunes son IEC (Europa), ANSI (EE.UU.) y DIN (Alemania).
En Eintek, siempre recomendamos verificar qué norma se está aplicando en cada esquema antes de interpretarlo.
Los símbolos, trazos, líneas y demás elementos de un plano eléctrico están normalizados.
Ventajas de separar e identificar los arranques
Mayor seguridad
Mayor seguridad: una lectura clara de los esquemas y símbolos eléctricos evita errores de interpretación, implantación y ejecución durante los trabajos.
Una identificación independiente de cada arranque permite reconocer con mayor rapidez qué circuito debe desconectarse antes de realizar una intervención.
Ahorro de tiempo
Ahorro de tiempo: un plano con simbología eléctrica estandarizada y bien representado se entiende de un solo vistazo, sin tener que identificar individualmente cada equipo o elemento.
La separación de los circuitos ayuda a comprobar las conexiones, localizar el origen de un fallo y contrastar el plano con el montaje físico.
Intercambio de información
Facilita el intercambio de ideas: un proyecto o trabajo puede ser supervisado por varios participantes en diferentes fases, siempre y cuando hablen el mismo idioma visual.
Los símbolos eléctricos universales hacen que esto sea posible.
Tus esquemas eléctricos se convierten en auténticas herramientas profesionales de comunicación.

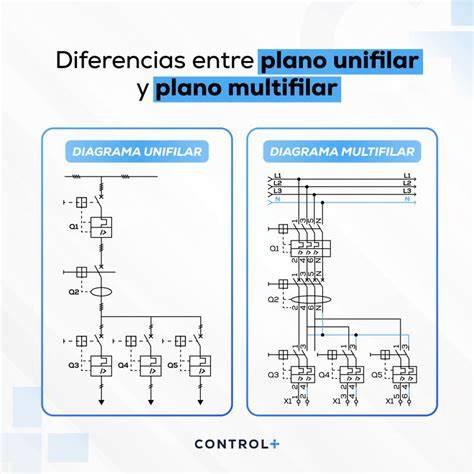

Tipos de esquemas para representar los arranques
Esquema unifilar
El esquema unifilar es el más utilizado para representar instalaciones eléctricas de forma simplificada.
Como su nombre indica, cada circuito se representa con una sola línea, independientemente del número de conductores reales.
En este tipo de esquemas eléctricos, cada circuito se representa por una única línea en la que se incluyen todos los conductores.
El número de conductores del circuito se representa por un número o por trazos oblicuos a 45º sobre la línea que representa el circuito, un trazo por cada conductor.
Son esquemas sencillos y fáciles de entender.
Son los más utilizados en los esquemas de instalaciones eléctricas, pero no en automatismos (control de máquinas de forma automática).
El esquema unifilar es una representación adecuada para mostrar la distribución general del tablero y la separación de cada arranque, especialmente cuando se necesita representar gráficamente sólo la instalación eléctrica.
Esquema de emplazamiento
Normalmente todos los aparatos eléctricos del esquema unifilar se representan los unos cerca de los otros, pero si el esquema unifilar nos dice donde están situados los elementos de la instalación, entonces se llama esquema de emplazamiento.
Como ves en el esquema de la izquierda es una representación unifilar pero dibujamos los elementos dentro del edificio donde se va a realizar la instalación, en el sitio concreto donde se sitúa.
El esquema topográfico nos muestra la ubicación física en el espacio de cada uno de los componentes de nuestra instalación.
La ubicación de los muebles, el alumbrado de emergencia, etcétera, pueden incorporarse en los planos cuando sea necesario relacionar la instalación con el espacio construido.
Esquema multifilar
El esquema eléctrico multifilar es la representación más fiel a como están conectados los componentes de una instalación eléctrica.
Por su parte, el esquema multifilar va un paso más allá: representa todos los conductores de todos los circuitos.
Su uso tiene la finalidad de hacer más sencillo entender el funcionamiento y montaje de los circuitos, pero a veces su elaboración es muy complicada y en esquemas muy grandes puede llevar a confusión por tener demasiadas líneas.
El esquema multifilar resulta especialmente útil cuando cada arranque necesita mostrar por separado la alimentación, el circuito de mando, el circuito de fuerza y las conexiones entre los componentes.
Diagrama funcional
El diagrama funcional es uno de los más utilizados en la docencia, siendo también muy útil en las fases de instalación.
En este tipo de representación encontramos todos los componentes entre los conductores, fase y neutro.
Nos dice como funciona el circuito.
Diagrama de potencia y diagrama de control
El diagrama de potencia se centra en los elementos que transportan energía: contactores, motores, transformadores, etc.
El diagrama de control, por otro lado, describe la lógica de funcionamiento del sistema: qué condiciones deben cumplirse para que un relé actúe, o cómo interactúan los botones de marcha y paro con el resto del circuito.
En planos en los que se tenga que representa elementos de mando y control, de potencia, etc., conviene separar la información para que cada arranque pueda analizarse sin mezclar las líneas de potencia con las de mando.
Diagrama ladder
El diagrama ladder o “de escalera” es muy común en automatización industrial.
Su estructura visual imita una escalera: las barras laterales representan la alimentación eléctrica, y los peldaños son las conexiones lógicas entre entradas y salidas.
Este tipo de esquema permite traducir la lógica de funcionamiento en un formato visual fácil de seguir, especialmente útil en procesos repetitivos o secuenciales.
Es un tipo de esquema usado en automatización industrial.
Elementos que deben aparecer en cada arranque
De igual forma que representamos cada enchufe, interruptor y fuente de luz, debemos colocar asimismo otros dispositivos en los planos eléctricos.
Los símbolos se utilizan para representar máquinas, partes de una instalación, dispositivos, etc.
Saber identificar estos componentes nos permite seguir el recorrido lógico o eléctrico del esquema.
Alimentación
La alimentación debe quedar claramente identificada, incluyendo las líneas de fase, el neutro y la toma de tierra cuando correspondan.
- L1, L2 y L3 en corriente trifásica.
- N para el neutro.
- PE para la toma de tierra.
Interruptor
Mecanismo destinado a interrumpir o establecer un circuito eléctrico.
Interruptor. Abre o cierra un circuito permitiendo o bloqueando el paso de corriente.
- Interruptor.
- Interruptor con luz piloto.
- Interruptor unipolar con tiempo de conexión limitado.
- Interruptor graduador.
- Interruptor bipolar.
- Conmutador unipolar.
- Interruptor unipolar de dos posiciones.
- Conmutador de vaivén.
- Conmutador intermedio.
- Conmutador de cruce.
Pulsadores
- Pulsador.
- Pulsador con lámpara indicadora.
Son interruptores que se activan al ser presionados.
Contactor
Un contactor es un dispositivo electromagnético esencial en los tableros eléctricos que actúa como un interruptor controlado por corriente para manejar circuitos de alta potencia.
El contactor debe aparecer asociado al arranque que controla, con referencias claras respecto al circuito de mando y al circuito de potencia.
Relé
Relé. Actúa como un interruptor controlado eléctricamente.
El diagrama de control describe qué condiciones deben cumplirse para que un relé actúe.
Motor
Motor. Convierte la energía eléctrica en energía mecánica y es clave en sistemas de automatización.
Cada motor debe relacionarse con su arranque correspondiente y con los dispositivos de protección y maniobra que lo controlan.
Protecciones
Por otro lado, también son importantes los elementos que sirven para proteger y medir los sistemas eléctricos.
- Fusibles. Cortan la corriente en caso de sobrecarga.
- Medidores de corriente o voltaje. Miden la cantidad de corriente o voltaje en el sistema.
- Sensores. Pueden medir distintas variables, como temperatura, presión o flujo.
Interruptor automático. Interruptor automático de máxima intensidad.
Guardamotor y relé térmico
El guardamotor es crucial en los tableros eléctricos para proteger motores. Detecta sobrecargas y cortocircuitos, desconectando el motor para prevenir daños.
El relé térmico protege motores al monitorear su temperatura.
Estos dispositivos deben representarse dentro del arranque correspondiente y relacionarse claramente con el motor que protegen.
Luces indicadoras y selectores
Son luces indicadoras que muestran el estado de un circuito o dispositivo.
Permite seleccionar entre diferentes modos de operación o configuraciones en el tablero eléctrico.
Estos dispositivos son esenciales en situaciones críticas.
Transformador
Transformador. Cambia el nivel de voltaje en un circuito.
Otros elementos
- Calentador de agua.
- Ventilador.
- Base de enchufe (telecomunicaciones).
Representación del tablero eléctrico
La representación del cuadro eléctrico debe ser clara y estar bien indicada en los esquemas eléctricos.
En cuanto a su ubicación, debe permitir una buena optimización de la corriente y de todo el cableado y sus conexiones.
El cuadro eléctrico de tu vivienda es el panel de mandos de la corriente en tu casa y habitualmente se encuentra cerca de la puerta.
Aunque coloquialmente todos lo conocemos como cuadro eléctrico, su nombre técnico es Cuadro General de Mando y Protección.
Los tableros eléctricos deben estar sujetos a la normativa de los cuadros eléctricos de vivienda y no pueden estar distribuidos como el electricista o los propietarios o inquilinos prefieran.
Por tanto, son bastante homogéneos y no tendrás dificultades a la hora de conocer en profundidad sus partes.
¿Y no hay ninguna diferencia entre ellos? Sí, te puedes encontrar variaciones sobre todo entre una caja de cuadro eléctrico tradicional y los actuales.
Cuadro estándar e instalaciones antiguas
El cuadro estándar (o instalaciones antiguas) dispone de un ICP (Interruptor de Control de Potencia), ID (Interruptor diferencial) y PIAs (Pequeños interruptores automáticos).
Si el cuadro eléctrico tuviera un jefe, este sería el ICP o Interruptor de Control de Potencia.
En algunos casos el ICP está separado del resto de interruptores, con su propia tapa y precintado (cuando se trata de un cuadro antiguo sin sistema de telegestión).
Esto es para que no sea manipulado, cambiado o puenteado, ya que cualquiera de estas actuaciones sería un fraude.
Interruptor General Automático
El Interruptor General Automático es un elemento presente solamente en los cuadros de nueva instalación.
Si tu cuadro eléctrico es antiguo, no lo verás allí.
Su función es cortar la electricidad de todo el inmueble en caso de un cortocircuito o un exceso de potencia, ya sea porque hay muchos electrodomésticos encendidos o por culpa de un cortocircuito.
El IGA es quien supervisa que no superes el máximo que soporta la instalación.
Es otro elemento cuya presencia es obligatoria en los cuadros eléctricos de nueva instalación para aumentar la seguridad.
Protector contra sobretensiones
El protector contra sobretensiones, como su propio nombre indica, protege a los aparatos eléctricos de la casa se dañen por sobretensiones independientemente de su naturaleza.
Estos picos de tensión pueden originarse, por ejemplo, si cae algún rayo durante una tormenta, y pueden ocasionar daños en los equipos, en la instalación e incluso en las propias personas.
Interruptor diferencial
El Interruptor Diferencial es distinto a los demás.
Se le reconoce fácilmente porque lleva consigo una palanca giratoria o, más usualmente, un pulsador.
Este elemento protege a la instalación contra las fugas de corriente evitando que nos llevemos un “chispazo” (o algo peor) si tocamos un electrodoméstico con algún cable suelto.
El diferencial (ID) protege a las personas frente a fugas de corriente.
Si detecta que la electricidad se desvía hacia tierra, corta el suministro para evitar accidentes.
Por eso, si en algún momento el ID salta es porque se ha producido una fuga de corriente a tierra debido a alguna anomalía en la instalación o algún electrodoméstico defectuoso.
Pequeños interruptores automáticos
Los magnetotérmicos (PIAs) protegen los circuitos eléctricos frente a sobrecargas y cortocircuitos.
Estos interruptores controlan por separado la llegada de electricidad a los diferentes electrodomésticos y circuitos de la casa: lavadora, alumbrado, frigorífico, enchufes, etc.
Están siempre juntos, y si detectan un exceso de consumo en una parte de la vivienda, el interruptor determinado se desconecta automáticamente.
Así se deja sin electricidad a esa zona, pero no el resto del inmueble.
Al igual que el ICP y el IGA, son interruptores magnetotérmicos y sirven para cortar la electricidad manual o automáticamente y de forma individual de los aparatos que dependen de ellos en caso de cortocircuito o sobrecarga.
Cómo leer un plano con cada arranque separado
Antes de lanzarnos a interpretar cualquier esquema, es fundamental saber ante qué tipo de diagrama estamos.
Antes de centrarnos en su interpretación, es fundamental que entiendas qué es un plano eléctrico.
Antes de ponernos a interpretar un esquema eléctrico, conviene detenernos un momento y preparar bien el entorno de trabajo.
Una buena preparación no solo facilita la lectura, sino que nos permite detectar errores, comprobar conexiones y evitar confusiones durante el montaje o diagnóstico.
Preparar el material
- Un multímetro digital, que nos permita medir continuidad, voltaje y resistencia en puntos clave del circuito.
- Marcadores de colores o resaltadores, ideales para seguir rutas eléctricas dentro del esquema.
- Copias impresas del esquema, preferiblemente en tamaño grande.
Colorear rutas: identificamos los recorridos de fase, neutro y tierra con distintos colores.
Estas pequeñas acciones nos permiten abordar cada intervención con claridad, evitando errores y ganando tiempo en cada revisión o montaje.
Localizar la alimentación
Cuando nos enfrentamos a un esquema eléctrico industrial, es fácil sentirse abrumado por la cantidad de líneas, símbolos y conexiones.
Todo circuito comienza por su alimentación.
Lo primero que buscamos es el punto de entrada de la energía eléctrica: líneas L1, L2, L3 (en corriente trifásica), el neutro (N) y la toma de tierra (PE).
Seguir el recorrido del circuito
Una vez localizada la alimentación, seguimos el recorrido de la corriente a través de los diferentes elementos.
Los esquemas industriales suelen incluir una gran variedad de dispositivos.
En cada arranque separado conviene identificar, en este orden, la alimentación, la protección, el mando, el contactor, el relé de protección y el motor o receptor.
Comprobar el funcionamiento
El último paso es comprobar que el circuito tiene sentido eléctrico y funcional.
En muchos casos utilizamos el multímetro para verificar continuidad sobre el terreno y contrastar el esquema con lo que realmente está montado.
Por eso, cada vez que trabajamos con un esquema, lo contrastamos con el montaje físico.
Errores frecuentes en los planos y tableros
A pesar de tener un buen conocimiento técnico y una metodología clara, hay ciertos errores que solemos encontrar una y otra vez en campo.
Planos desactualizados
Es común que los planos no se actualicen después de una intervención.
En nuestras tareas, insistimos siempre en dejar constancia de cualquier modificación, marcando los cambios en el plano original o solicitando su actualización digital.
Esquemas incompletos
Otro fallo frecuente es encontrar esquemas incompletos: sin referencias cruzadas entre páginas, sin indicar de forma clara la función de cada componente, o con símbolos no normalizados.
Nuestro consejo es estandarizar siempre el uso de simbología y emplear referencias claras.
Líneas excesivas o mal organizadas
Su uso tiene la finalidad de hacer más sencillo entender el funcionamiento y montaje de los circuitos, pero a veces su elaboración es muy complicada y en esquemas muy grandes puede llevar a confusión por tener demasiadas líneas.
Cuando la instalación es extensa, la separación de cada arranque en páginas, zonas o bloques de potencia y mando ayuda a evitar cruces visuales y errores de interpretación.
Símbolos no normalizados
Uno de los mayores retos al enfrentarse a un esquema eléctrico es interpretar correctamente los símbolos que lo componen.
Otro fallo frecuente es encontrar esquemas incompletos: sin referencias cruzadas entre páginas, sin indicar de forma clara la función de cada componente, o con símbolos no normalizados.
En Eintek, siempre recomendamos verificar qué norma se está aplicando en cada esquema antes de interpretarlo.
Planos eléctricos de viviendas
Conocer exactamente la simbología eléctrica de una vivienda resulta fundamental para poder crear (rápidamente) un plano eléctrico de una vivienda de manera bien clara.
El símbolo de la toma de corriente está presente en todo tipo de proyectos.
Cada tipo de toma de energía tiene su representación normalizada para facilitar su identificación.
No olvides que la simbología de una instalación eléctrica debe ser respetada.
Cada interruptor controla los diferentes puntos de luz y deben colocarse de manera funcional (por ejemplo, a la entrada de cada habitación).
Los dispositivos de iluminación deben distribuirse adecuadamente (en cuanto a posición y en cuanto a número) para garantizar un confort visual óptimo en todas las habitaciones.
Nuestro consejo: Contempla utilizar símbolos eléctricos diferenciados para tus aparatos lumínicos estancos en exteriores o estancias con corrientes y tomas de agua, como cocina o baño.
Es importante indicar el tipo y las características de la canalización utilizada, sea tubo de plástico, metálico, bandeja perforada, etc.
El plano de evacuación forma parte del plan de emergencia.
Es un plano que se sitúa en un lugar de tránsito, visible para todos los usuarios del edificio.
Actualización y ampliación del tablero
Sí. Si vas a instalar nuevos electrodomésticos, aire acondicionado, placas solares o sistemas domóticos, puede que tu cuadro actual no tenga la capacidad suficiente.
Ampliarlo permite añadir nuevos circuitos protegidos y adaptar la instalación a tus necesidades.
Se recomienda comprobar el cuadro eléctrico cada 5 años en viviendas particulares, o antes si hay cortes frecuentes, reformas o instalaciones nuevas.
Si el cuadro tiene más de 20 años, es aconsejable sustituirlo por uno que cumpla con la normativa actual, incluyendo elementos como el IGA y el PCS.
Conserva las etiquetas que indican el circuito o electrodoméstico que controla cada interruptor.
De esta manera, cuando te quedes sin luz, lo primero que debes hacer es verificar tu cuadro eléctrico.
Abre el cuadro y observa qué interruptor ha saltado.
El diferencial suele tener una palanca, mientras que los PIAs son interruptores individuales para cada circuito.
Sube el interruptor que haya saltado.
Si vuelve a funcionar, el problema era puntual.
Desenchufa los dispositivos conectados en la zona afectada y vuelve a rearmar el interruptor.
Conecta los aparatos uno a uno para detectar cuál provoca el corte.
Si no logras identificar la causa o el corte se repite, lo más recomendable es contactar con un electricista autorizado.
Uso de herramientas de diseño
Con Cedreo, tienes la seguridad de trabajar con símbolos eléctricos estandarizados y actualizados de forma periódica para incorporar los cambios normativos.
¡Una innegable ventaja y todo un ahorro de tiempo para hacer los planos de tus proyectos!
Con Cedreo, la simbología eléctrica está preconfigurada para una mayor simplificación.
Y para una mayor eficiencia en tu trabajo diario, añade tus símbolos eléctricos recurrentes al apartado de favoritos.
La diferencia entre un técnico que simplemente lee un esquema y otro que lo entiende a fondo suele estar en los hábitos.
Practicar con esquemas reales descargados de fabricantes, foros o plataformas técnicas.
En Eintek aplicamos muchas de estas estrategias, y las recomendamos a quienes se están iniciando o buscan consolidar su experiencia.
Dominar esta habilidad no solo te hace más eficiente en el trabajo: te da autonomía, capacidad de análisis y una comprensión más profunda de cómo funcionan las instalaciones que gestionas.
