Las bajantes de aguas pluviales son las tuberías que, formando parte de la instalación de saneamiento, conducen el agua de lluvia hasta la red pública de evacuación. Estas canalizaciones recogen las precipitaciones caídas en las cubiertas, terrazas y patios, y las llevan al exterior del edificio.
Incluso si la red pública no es separativa, es decir, mezcla aguas residuales con aguas de lluvia, es obligatorio que la instalación de saneamiento lo sea. El dimensionamiento correcto de las bajantes verticales permite evacuar el agua de forma segura y contribuye a proteger las fundaciones, veredas y muros del edificio.
Elementos que intervienen en la evacuación de aguas lluvias

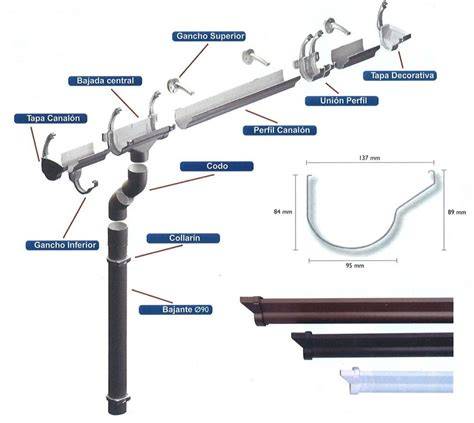

Las canaletas son conductos abiertos que se instalan en los bordes de los aleros y al fondo de las limahoyas, que son las ondulaciones que forman dos vertientes de agua donde se encuentran.
A veces pueden ir al interior de un cajón horizontal, cuya profundidad es tal que permite dar a la canaleta la pendiente requerida. Las canaletas recogen el agua de la cubierta y la conducen hasta las bajantes verticales.
El tamaño de la canaleta debe estar en relación con la superficie de cubierta que desagua. Al igual que las canaletas, el tamaño de la sección de la bajante debe estar relacionado con la superficie de cubierta que desagua.
Normalmente son más eficientes las canaletas de mayor inclinación. La pendiente más usual es entre 0,7 a 1 cms. Cuando la pendiente es poca, una bajada cada 5 ó 6 m de canaleta puede ser suficiente.
Elección del material de las canaletas
Como en muchos otros casos, no existe un material más adecuado que otro. Todo dependerá de cada situación.
La resistencia a los impactos marca la primera diferencia: las de PVC resisten bastante bien los golpes sin abollarse, pero si son aplicados con demasiada fuerza, podrían romperlas.
Por su flexibilidad, las de hojalata se deforman y abollan fácilmente. Por esto mismo, resultan fáciles de reparar.
Considerando la mantención, las canaletas de PVC resultan muy adecuadas pues no necesitan pintarse todos los años. Vienen en colores blanco y café; pero si se decide cambiarles el color, tendrás problemas.
Metodología de cálculo según el CTE
Para calcular el diámetro de una bajante de aguas pluviales se emplea el método propuesto en el apartado 4.2.3 de la sección HS 5 del CTE.
El procedimiento consta de tres pasos principales:
- Calcular la superficie atendida por la bajante.
- Corregir la superficie según la intensidad pluviométrica del lugar.
- Obtener el diámetro de la bajante mediante la tabla 4.8 de la sección HS5.
Paso 1: cálculo de la superficie atendida por la bajante
El primer paso es obtener la superficie, en proyección horizontal, de la cubierta, patio o terraza servida por la bajante.
La superficie en proyección horizontal es aquella que se mediría en una vista en planta de la cubierta.
Si se trata de una cubierta plana, la superficie en proyección horizontal coincide con la superficie real.
Si hablamos de una cubierta inclinada, la superficie proyectada sería la superficie real de la cubierta multiplicada por el coseno del ángulo que forma la cubierta con la horizontal.
Si se estima que el cálculo de la superficie proyectada es demasiado complejo, puede emplearse la superficie real sin corregir, dado que siempre es mayor que la proyectada. Esto hace que la simplificación quede del lado de la seguridad.
La superficie atendida debe corresponder únicamente al área que descarga el agua en la bajante que se está dimensionando. En una cubierta dividida en varias vertientes, cada bajante debe calcularse con la superficie de la vertiente o del conjunto de superficies que realmente desaguan hacia ella.
Fórmula de la superficie proyectada
Para una cubierta inclinada, la superficie en proyección horizontal se obtiene mediante la siguiente relación:
Superficie proyectada = superficie real de la cubierta × coseno del ángulo con la horizontal
Para una cubierta plana:
Superficie proyectada = superficie real
Paso 2: corrección de la superficie
La superficie obtenida en el apartado anterior se corrige multiplicándola por el factor de corrección:
f = i / 100
En esta expresión, i es la intensidad pluviométrica del lugar, obtenida del Anexo B de la sección HS 5.
La superficie corregida se obtiene mediante la expresión:
Sc = f × S
Donde:
- Sc es la superficie corregida.
- f es el factor de corrección.
- S es la superficie atendida por la bajante.
Para determinar la intensidad pluviométrica se acude al mapa que aparece en el Anexo B de la sección HS5. En el mapa se identifica la zona correspondiente y la isoyeta del lugar.

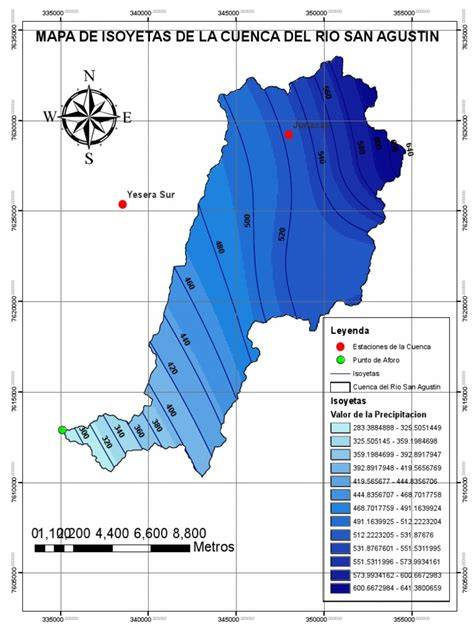

Las isoyetas son líneas imaginarias que, en un mapa, unen los puntos que tienen la misma precipitación por unidad de tiempo.
Con el valor de la isoyeta se consulta la tabla B.1 del Anexo B del HS5. La tabla permite obtener la intensidad pluviométrica correspondiente a la zona y a la isoyeta identificadas.
Paso 3: obtención del diámetro de la bajante
Con la superficie corregida calculada en el apartado anterior se consulta la tabla 4.8 de la sección HS5.
La tabla 4.8 permite obtener el diámetro nominal de la bajante de pluviales que corresponde a la superficie corregida.
| Paso | Operación | Resultado necesario |
|---|---|---|
| 1 | Determinar la superficie atendida | Superficie en proyección horizontal |
| 2 | Aplicar el factor f = i / 100 | Superficie corregida Sc |
| 3 | Consultar la tabla 4.8 del HS5 | Diámetro nominal de la bajante |
El diámetro elegido debe corresponder a la superficie corregida y no únicamente a la superficie geométrica inicial. La intensidad pluviométrica modifica la superficie de cálculo mediante el factor de corrección.
Ejemplo de cálculo de una bajante de aguas pluviales
Un edificio de viviendas ubicado en Vigo cuenta con una cubierta a dos aguas. Cada una de las vertientes de la cubierta tiene 12 metros de largo por 10 m de ancho y está servida por un canalón que desemboca en una bajante.
Para determinar el diámetro de cada bajante se aplica el método propuesto en los apartados anteriores.
Paso 1: cálculo de la superficie atendida por cada bajante
La superficie de cada vertiente de la cubierta, despreciando el efecto de la pendiente de la cubierta, será:
S = Ancho × Largo
S = 10 m × 12 m = 120 m2
En este ejemplo se emplea la superficie real sin corregir por la pendiente. Esta simplificación queda del lado de la seguridad, dado que la superficie real es mayor que la superficie en proyección horizontal.
Paso 2: corrección de la superficie
Para la corrección de la superficie se acude al mapa que aparece en el Anexo B de la sección HS5. Vigo está en la zona A.
Si se observa la figura con detalle, por la zona de Vigo pasa la Isoyeta 30.
Con el valor de la Isoyeta se entra en la tabla B.1 del Anexo B del HS5. Para la zona A con la Isoyeta 30 se obtiene una intensidad pluviométrica de 90 mm/h.
| Dato | Valor |
|---|---|
| Ubicación | Vigo |
| Zona | A |
| Isoyeta | 30 |
| Intensidad pluviométrica | 90 mm/h |
| Superficie inicial | 120 m2 |
Ahora se obtiene el factor de corrección:
f = i / 100 = 90 / 100 = 0,90
Con el factor f se corrige la superficie calculada:
Sc = f × S
Sc = 0,90 × 120 m2 = 108 m2
Paso 3: obtención del diámetro de la bajante de pluviales
Con la superficie corregida se consulta la tabla 4.8 de la sección HS5.
Para una superficie corregida de 108 m2 se obtiene un diámetro nominal para la bajante de 63 mm.
| Magnitud | Cálculo | Resultado |
|---|---|---|
| Superficie de cada vertiente | 10 m × 12 m | 120 m2 |
| Factor de corrección | 90 / 100 | 0,90 |
| Superficie corregida | 0,90 × 120 m2 | 108 m2 |
| Diámetro nominal | Consulta de la tabla 4.8 | 63 mm |
Relación entre la cubierta, la canaleta y la bajante
El cálculo de la bajante no debe separarse del diseño de la canaleta. La canaleta recibe el agua de la cubierta y la bajante la conduce hacia el exterior del edificio o hacia la red pública de evacuación.
El tamaño de la canaleta debe estar en relación con la superficie de cubierta que desagua. Al igual que las canaletas, el tamaño de su sección debe estar relacionado con la superficie de cubierta que desagua.
Cuando una cubierta tiene varias vertientes, cada canalón puede desembocar en una bajante independiente. En ese caso, la superficie de cálculo de cada bajante corresponde a la vertiente servida por su canalón.
Cuando una misma bajante recibe el agua de varias superficies, debe considerarse la superficie total que descarga en ella antes de aplicar el factor de corrección.
Aspectos prácticos para la instalación y el mantenimiento
Un adecuado sistema de evacuación de aguas lluvias no sólo te permitirá disfrutar sin preocupaciones las lluvias intensas del invierno, sino que también requerirá un menor esfuerzo a la hora de instalarlo y mantenerlo.
Sólo un buen sistema de drenaje permitirá proteger mejor las fundaciones, veredas y muros de tu casa.
La elección del material de las canaletas dependerá de las condiciones de cada situación. Las canaletas de PVC resisten bastante bien los golpes sin abollarse, aunque podrían romperse si los impactos se aplican con demasiada fuerza.
Las canaletas de hojalata se deforman y abollan fácilmente debido a su flexibilidad, pero por esto mismo resultan fáciles de reparar.
Las canaletas de PVC resultan muy adecuadas desde el punto de vista del mantenimiento, pues no necesitan pintarse todos los años.
La pendiente de la canaleta debe permitir que el agua avance hacia la bajante. La pendiente más usual es entre 0,7 a 1 cms.
Cuando la pendiente es poca, una bajada cada 5 ó 6 m de canaleta puede ser suficiente.
Secuencia resumida de cálculo
- Identificar la cubierta, terraza o patio que descarga en la bajante.
- Medir la superficie atendida.
- Obtener la superficie en proyección horizontal.
- Si el cálculo de la proyección resulta complejo, emplear la superficie real sin corregir, dado que siempre es mayor que la proyectada.
- Consultar el mapa del Anexo B de la sección HS5.
- Identificar la zona y la isoyeta del lugar.
- Obtener la intensidad pluviométrica mediante la tabla B.1 del Anexo B del HS5.
- Calcular el factor de corrección mediante f = i / 100.
- Calcular la superficie corregida mediante Sc = f × S.
- Consultar la tabla 4.8 de la sección HS5.
- Seleccionar el diámetro nominal de la bajante de pluviales.
Comprobación del ejemplo
En el ejemplo de Vigo, cada vertiente tiene una superficie de 120 m2. La intensidad pluviométrica correspondiente a la zona A y a la Isoyeta 30 es de 90 mm/h.
El factor de corrección es 0,90 y la superficie corregida es de 108 m2. Al consultar la tabla 4.8 de la sección HS5, el diámetro nominal obtenido para la bajante es de 63 mm.
Por tanto, considerando las condiciones indicadas para este ejemplo, cada vertiente de la cubierta puede servirse mediante una bajante de diámetro nominal de 63 mm.
