La cubicación en AutoCAD permite calcular cantidades, longitudes, áreas y volúmenes de materiales directamente a partir de los planos de un proyecto. Este procedimiento es fundamental para preparar presupuestos, planificar la ejecución de una obra y controlar con mayor precisión los recursos necesarios.
Domina el arte de la cubicación de proyectos de obra gruesa y arquitectura con AutoCAD. Aprende a realizar cálculos precisos para la planificación y ejecución de proyectos, desde la confirmación de datos en terreno, hasta la cubicación de materiales esenciales.
La precisión del resultado depende de una correcta preparación del archivo, de la revisión de las unidades métricas y de la extracción ordenada de la información contenida en el dibujo. Uno de los principales problemas al cubicar proyectos en AutoCAD es que no todos los planos utilizan la misma unidad métrica, e incluso algunos carecen de una coherencia métrica con el dibujo.
Preparación del plano antes de cubicar
Antes de comenzar los cálculos, es necesario revisar la información disponible en el archivo y confirmar que el dibujo representa correctamente las dimensiones del proyecto. Esto incluye verificar las unidades, la escala, las capas, las cotas, los bloques y las referencias utilizadas en el plano.
Esto suele deberse a malas prácticas o al desconocimiento de la forma correcta de trabajar en AutoCAD.
La Librería de Cubicación CP-25 Esencial de CAD Asistencia optimiza el proceso de presupuestos y cuantificaciones en AutoCAD, gracias a más de 100 funciones propias que permiten calcular materiales de forma precisa y rápida directamente desde el dibujo.
Facilita la preparación del archivo, el manejo de capas, unidades, cotas, bloques y referencias, incluso desde PDF o imágenes insertadas.
Confirmación de datos y coherencia métrica
La confirmación de datos en terreno forma parte de una metodología profesional de cubicación. Los datos del plano deben coincidir con las condiciones reales del proyecto para evitar que las cantidades calculadas se basen en dimensiones incorrectas.
En este curso aprenderás de manera definitiva como trabajan las unidades métricas en AutoCAD, las Cambiarás, ajustarás y recuperarás a voluntad la escala de tus planos, con precisión y seguridad en tus datos.
La revisión de las unidades debe realizarse antes de medir cualquier elemento, porque una diferencia entre milímetros, centímetros y metros puede alterar considerablemente los resultados de la cubicación.
Organización de capas, bloques y referencias
El orden del dibujo facilita la identificación de los elementos que deben medirse y permite mantener un registro visible de las operaciones realizadas. Las capas pueden utilizarse para separar partidas, elementos constructivos, resultados y anotaciones.
La Librería de Cubicación CP-25 Esencial de CAD Asistencia optimiza el proceso de presupuestos y cuantificaciones en AutoCAD, gracias a más de 100 funciones propias que permiten calcular materiales de forma precisa y rápida directamente desde el dibujo.
Facilita la preparación del archivo, el manejo de capas, unidades, cotas, bloques y referencias, incluso desde PDF o imágenes insertadas.
Escalas y unidades métricas en AutoCAD
Uno de los principales problemas al cubicar proyectos en AutoCAD es que no todos los planos utilizan la misma unidad métrica, e incluso algunos carecen de una coherencia métrica con el dibujo.
Escalas y unidades métricas: En este curso aprenderás de manera definitiva como trabajan las unidades métricas en AutoCAD, las Cambiarás, ajustarás y recuperarás a voluntad la escala de tus planos, con precisión y seguridad en tus datos.
La escala debe revisarse y ajustarse antes de calcular longitudes, áreas o volúmenes. Si el archivo se encuentra desproporcionado, es necesario recuperar la relación correcta entre el dibujo y las dimensiones reales del proyecto.
Una correcta configuración de unidades permite que las mediciones obtenidas desde líneas, polilíneas, regiones, bloques u otros objetos sean útiles para el presupuesto y la planificación de la obra.
Medición de elementos constructivos
La cubicación puede aplicarse a distintos elementos de obra gruesa y arquitectura, utilizando la geometría disponible en el plano. La Librería de Cubicación CP-25 Esencial automatiza la cubicación de ítems como: excavación, fundaciones, radier, muros, vigas, enfierradura, tabiques, revestimientos, entre otros, dejando registro en pantalla en capas específicas.
| Elemento | Aplicación de la cubicación |
|---|---|
| Excavación | Cálculo de cantidades asociadas a las excavaciones del proyecto. |
| Fundaciones | Cuantificación de elementos de fundación. |
| Radier | Cálculo de superficies y cantidades del radier. |
| Muros | Medición de elementos verticales y sus superficies. |
| Vigas | Cuantificación de longitudes y elementos estructurales. |
| Enfierradura | Organización y cálculo de elementos de acero de refuerzo. |
| Tabiques | Medición de elementos divisorios interiores. |
| Revestimientos | Cálculo de superficies destinadas a terminaciones. |
Cálculo de longitudes
Las longitudes pueden obtenerse a partir de líneas y polilíneas que representen ejes, bordes, recorridos o elementos constructivos. Una sola barra con todas las herramientas avanzadas de cubicación permite sumar los largos de las líneas con solo seleccionarlas.
La toolbar de cubicación para AutoCAD permite a los usuarios aumentar su velocidad de cubicación en al menos 4 veces.

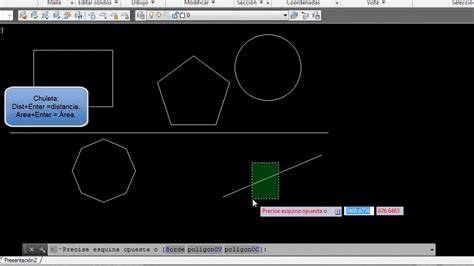

Cálculo y resta de áreas
Las áreas son necesarias para cuantificar superficies de radieres, muros, revestimientos, pavimentos y otros elementos arquitectónicos. La herramienta permite calcular y restar áreas de manera avanzada.
Esta posibilidad resulta útil cuando una superficie general contiene vanos, aberturas o zonas que deben excluirse del cálculo total.
Búsqueda, conteo y agrupación de objetos
La cubicación también puede requerir localizar objetos repetidos, contabilizar elementos y agruparlos según sus características. La toolbar permite buscar y contar objetos complejos, agruparlos, encenderlos y apagarlos no solo por capa sino por elemento.
Esta forma de organización facilita la revisión visual del plano y permite trabajar por partidas sin modificar innecesariamente el resto de la información del dibujo.
Cubicación desde planos, imágenes y archivos PDF
Trabaja con planos, imágenes y archivos PDF para extraer información clave de manera fluida y precisa, ahorrando tiempo, esfuerzo, y cuando sea necesario, exportando directamente desde AutoCAD a Excel.
La posibilidad de trabajar con imágenes insertadas y archivos PDF amplía las opciones de análisis cuando el proyecto no se encuentra completamente disponible en formato DWG. Estos archivos pueden formar parte de la documentación de referencia para preparar el dibujo y obtener información útil para la cuantificación.
La preparación del archivo y el manejo de referencias son aspectos esenciales cuando se combinan distintas fuentes de información. La Librería de Cubicación CP-25 Esencial facilita la preparación del archivo, el manejo de capas, unidades, cotas, bloques y referencias, incluso desde PDF o imágenes insertadas.
Extracción de información y exportación a Excel
Otro de los grandes problemas a los que se enfrenta el usuario es extraer la información de forma rápida y precisa desde los planos de AutoCAD hacia programas como Excel.
La extracción de información precisa permite trabajar con planos, imágenes y archivos PDF para obtener información clave de manera fluida y precisa, ahorrando tiempo, esfuerzo, y cuando sea necesario, exportando directamente desde AutoCAD a Excel.
La exportación directa y ordenada de la cubicación desde AutoCAD a Excel permite organizar los datos para preparar presupuestos, revisar cantidades y compartir los resultados con otros integrantes del equipo.
La toolbar de cubicación para AutoCAD permite exportar directa y ordenadamente la cubicación desde AutoCAD a Excel.
Registro de las cantidades obtenidas
Automatiza la cubicación de ítems como: excavación, fundaciones, radier, muros, vigas, enfierradura, tabiques, revestimientos, entre otros, dejando registro en pantalla en capas específicas.
El registro en pantalla permite comprobar qué elementos fueron considerados y facilita la revisión de los resultados directamente sobre el plano. La separación por capas ayuda a distinguir las cantidades calculadas y a mantener una trazabilidad visual del trabajo realizado.
Comandos avanzados y automatización
Existe un gran desconocimiento sobre lo que realmente AutoCAD es capaz de hacer en todo orden de aspectos, especialmente en cubicación y extracción de datos.
Descubre los comandos más potentes de AutoCAD, diseñados específicamente para agilizar tu flujo de trabajo. Con una metodología basada en años de experiencia, lograrás rapidez, eficacia y una optimización total de tus proyectos.
Apoyada por nuestras 3 rutinas Lisp y 20 comandos avanzados de AutoCAD, esta herramienta permite realizar operaciones complejas con facilidad.
- Sumar los largos de las líneas con solo seleccionarlas.
- Calcular y restar áreas de manera avanzada.
- Buscar y contar objetos complejos.
- Agrupar objetos según las necesidades del proyecto.
- Encender y apagar objetos no solo por capa sino por elemento.
- Cambiar la unidad métrica de los planos para una mejor cubicación.
- Exportar directa y ordenadamente la cubicación desde AutoCAD a Excel.
Metodología profesional para reducir tiempos
Si tú o tu equipo de trabajo no utilizan las herramientas avanzadas de AutoCAD y desconocen la metodología profesional aplicada a este tipo de tareas, tu empresa podría estar perdiendo una enorme cantidad de horas-hombre en procesos que podrían resolverse de forma mucho más rápida y eficiente.
En muchos casos, esa pérdida de tiempo operativo puede equivaler prácticamente al costo de mantener un segundo equipo de trabajo -o incluso uno mayor- realizando tareas que podrían optimizarse considerablemente mediante una correcta configuración, automatización y metodología de trabajo en AutoCAD.
La combinación de una configuración adecuada, herramientas de automatización y una metodología ordenada permite mejorar la velocidad de cubicación sin renunciar a la precisión de los resultados.
La toolbar de cubicación para AutoCAD permite a los usuarios aumentar su velocidad de cubicación en al menos 4 veces.
Capacitación para cubicación en AutoCAD
Este curso es ideal para profesionales de la construcción y arquitectura que buscan optimizar sus proyectos con herramientas avanzadas de AutoCAD.
Conoce nuestras herramientas y cursos de cubicación para AutoCAD.
El aprendizaje abarca desde la confirmación de datos en terreno y la preparación de los planos hasta el cálculo de materiales, la extracción de información y la exportación de resultados.
Incluye videos tutoriales y, durante el CYBER, se ofrece capacitación online personalizada.
Precisión - Eficiencia - Facilidad de uso - Estándares Chilenos.
