Las cámaras de inspección son estructuras de acceso incorporadas a la red de alcantarillado que permiten la inspección, limpieza y mantenimiento de los colectores.
Los elementos modulares utilizados como accesos a los colectores de agua o alcantarillado están diseñados para aplicaciones en sistemas de drenaje, saneamiento y canalización subterránea. Estos módulos se utilizan como componentes esenciales en pozos de registro y cámaras de inspección, permitiendo una instalación rápida y segura.
Qué es una cámara de inspección de plástico
Una cámara de inspección estándar (CIE) es una estructura cilíndrica o rectangular construida en hormigón, PVC o polipropileno, con diámetro interior mínimo de 0,80 m para redes domiciliarias.
Es el tipo más común en proyectos residenciales y comerciales de menor escala. En las soluciones prefabricadas, la cámara puede incorporar una base, un cuerpo o fuste vertical y un cono reductor que permite el acceso desde el exterior.

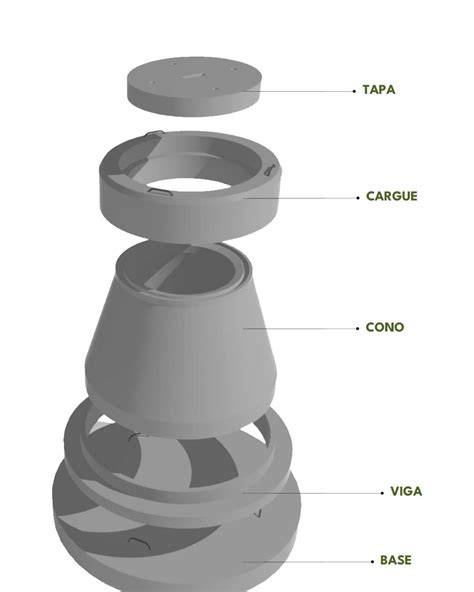

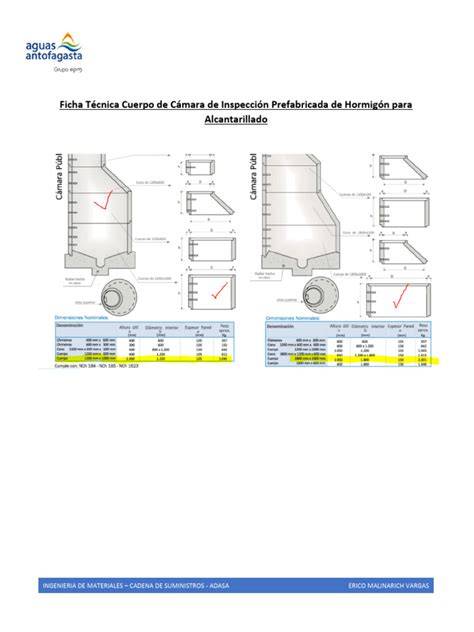

Partes principales del croquis
Base del pozo
La base del pozo de registro es la parte inferior de la estructura y se fabrica en material plástico que permite mantener estanca la red en su parte inferior.
La media caña interior de la cámara debe tener la misma pendiente que el colector aguas abajo.
Cuerpo o fuste
La parte principal de cualquier cámara de inspección cloacal es el cuerpo o fuste, que es la parte vertical de la estructura y conecta la base con el cono reductor.
Cono reductor
Finalmente, el cono reductor del pozo, ubicado en la parte superior de la estructura, permite el acceso al mismo desde el exterior.
Acceso y elementos interiores
Los pozos SANECOR® cuentan con un acceso en PEAD de 600 mm que incorpora dos pates en las cámaras de mayor diámetro y puede ser simétrico o asimétrico.
Esquema funcional de una cámara de inspección
| Elemento | Ubicación | Función |
|---|---|---|
| Base del pozo | Parte inferior | Mantener estanca la red y conducir el flujo. |
| Media caña interior | Fondo de la cámara | Conducir las aguas con la misma pendiente que el colector aguas abajo. |
| Cuerpo o fuste | Parte vertical | Conectar la base con el cono reductor. |
| Cono reductor | Parte superior | Permitir el acceso desde el exterior. |
| Acceso en PEAD | Zona superior | Facilitar la entrada a la cámara. |
| Pates | Interior de cámaras de mayor diámetro | Permitir el descenso y el mantenimiento. |
Tipos de cámaras de inspección
Cámara de inspección estándar
Cámara de inspección estándar (CIE): Estructura cilíndrica o rectangular construida en hormigón, PVC o polipropileno, con diámetro interior mínimo de 0,80 m para redes domiciliarias.
Es el tipo más común en proyectos residenciales y comerciales de menor escala.
Cámara de inspección de caída
Se utiliza cuando existe una diferencia de cota significativa entre la tubería entrante y la tubería de salida.
La caída puede ser directa, cuando el efluente cae libremente dentro de la cámara, o guiada, mediante collarín o codo de descenso.
Cámara de unión
Se instala en los puntos donde convergen dos o más ramales.
Cámara de cambio de dirección
Es requerida siempre que la red experimente un cambio de ángulo horizontal superior a 45°.
Ubicación y separación entre cámaras
La ubicación de las cámaras de inspección está regulada por norma y por los instructivos técnicos de cada empresa sanitaria.
La distancia máxima entre cámaras es de 40 metros en tramos rectos con diámetros hasta DN200, según NCh 1105.
Las cámaras deben ser accesibles desde el nivel de terreno o de piso terminado.
Un error frecuente en proyectos de supermercados es ubicar cámaras de inspección bajo estanterías fijas o equipos frigoríficos, imposibilitando su uso en operación.
Requisitos de diseño y accesibilidad
Pendiente hacia la salida
La media caña interior de la cámara debe tener la misma pendiente que el colector aguas abajo.
Una cámara sin pendiente hacia la salida puede dificultar la conducción del efluente y afectar las labores de limpieza y mantenimiento.
Tapas en zonas interiores
En locales comerciales, las tapas de cámaras ubicadas en el interior del local deben ser herméticas y con cierre hidráulico, mediante sello de agua o junta de goma, para evitar la entrada de gases del alcantarillado al interior del recinto.
Compatibilidad de materiales
En locales con descargas de aceites o solventes, el uso de cámaras de PVC convencional puede ser objetado.
La selección del material debe considerar las características de las descargas y las condiciones de operación de la red.
Cámara de Inspección | Concorplast
Ventajas de las soluciones prefabricadas
La gama SANECOR® ofrece una amplia variedad de pozos prefabricados que se adaptan a cualquier proyecto sin dificultad y con una estanqueidad insuperable.
Los elementos modulares utilizados como accesos a los colectores de agua o alcantarillado permiten una instalación rápida y segura.
Los componentes prefabricados facilitan la configuración de cámaras de inspección para sistemas de drenaje, saneamiento y canalización subterránea.
Materiales y componentes relacionados
Las cámaras de inspección pueden construirse en hormigón, PVC o polipropileno.
También son elementos prefabricados de hormigón diseñados para ser la base estructural en sistemas de saneamiento, alcantarillado y cámaras de inspección.
Son elementos prefabricados de hormigón que permiten la transición entre diferentes diámetros de cámaras o pozos de registro.
Son dispositivos prefabricados de hormigón diseñados para recolectar y canalizar aguas superficiales en vías urbanas y rurales.
Fabricados según las especificaciones del Manual de Carreteras, garantizan una evacuación eficiente del agua, previenen inundaciones y mejoran la seguridad vial.
Referencias normativas
- NCh 1105:2018 - Alcantarillado: redes de aguas servidas domiciliarias.
- DFL N°382/1988 - Ley General de Servicios Sanitarios.
La ubicación de las cámaras, la separación máxima entre ellas, sus dimensiones y sus condiciones de accesibilidad deben verificarse conforme a la normativa aplicable y a los instructivos técnicos de cada empresa sanitaria.
