En el desarrollo de cualquier proyecto de infraestructura, la correcta selección del sistema de conducción es determinante para la seguridad y longevidad de la red.
La tubería eléctrica PVC ofrece una protección superior para los conductores contra la humedad, agentes químicos ligeros y el impacto mecánico moderado. Su naturaleza no conductora añade una capa de seguridad crítica para los instaladores y usuarios finales.
¿Qué es un ducto eléctrico PVC?
El ducto eléctrico PVC es un sistema de canalización destinado a proteger y conducir cables eléctricos en instalaciones residenciales, comerciales e industriales.
El equilibrio entre resistencia, aislamiento y costo convierte al ducto eléctrico PVC en una alternativa adecuada para distintos proyectos de construcción.
El material está diseñado exclusivamente para la protección de conductores y puede utilizarse en instalaciones embutidas, superficiales o subterráneas, siempre que se seleccione el tipo de ducto adecuado para el entorno.
Principales ventajas técnicas del ducto eléctrico PVC
Protección frente a humedad, químicos e impactos
La tubería eléctrica PVC ofrece una protección superior para los conductores contra la humedad, agentes químicos ligeros y el impacto mecánico moderado.
Aislamiento eléctrico
Su naturaleza no conductora añade una capa de seguridad crítica para los instaladores y usuarios finales.
Resistencia a la corrosión
El ducto eléctrico PVC presenta resistencia total a la corrosión y es inmune a la acción de suelos agresivos.
Manipulación sencilla
Su bajo peso facilita el transporte en obra, mientras que su fácil manipulación permite una instalación rápida.
Comportamiento frente al fuego
El ducto eléctrico PVC puede ofrecer seguridad ignífuga mediante una composición autoextinguible. Esto significa que no propaga la llama y aumenta la seguridad en caso de incendio.
Estanqueidad en las uniones
Las uniones con adhesivos permiten obtener una estanqueidad total cuando el sistema requiere una conexión permanente.
Tipos de ductos y tubos PVC para instalaciones eléctricas
No todos los proyectos requieren las mismas especificaciones. La selección debe realizarse según el entorno de instalación, el nivel de exposición mecánica y la configuración del recorrido.
| Tipo de ducto | Aplicación principal | Características |
|---|---|---|
| Ducto eléctrico PVC rígido | Embutido en muros, tabiques y losas | Interior liso y cableado fluido |
| Ducto eléctrico PVC flexible | Cielos falsos y luminarias | Adaptación a tramos cortos y múltiples curvas |
| Ducto PVC de pared gruesa | Instalaciones subterráneas y acometidas | Mayor resistencia frente a la presión mecánica |
Ducto eléctrico PVC rígido o conduit
Es el más común en instalaciones embutidas en tabiques, losas y muros de hormigón.
El tubo de PVC para instalación eléctrica rígido permite un cableado fluido gracias a su interior liso, reduciendo la fricción durante el proceso de tracción de los conductores.
Este formato también puede utilizarse en instalaciones superficiales o subterráneas cuando sus características mecánicas y dimensionales son adecuadas para las exigencias del proyecto.
Ducto eléctrico PVC flexible o corrugado
El ducto eléctrico PVC flexible es ideal para tramos cortos o con múltiples curvas donde el uso de coplas y accesorios rígidos resultaría ineficiente.
Este tipo de ducto eléctrico PVC es esencial en cielos falsos y conexiones de luminarias donde se requiere cierta movilidad.
Su flexibilidad facilita el recorrido en espacios de difícil acceso y permite resolver cambios de dirección sin incorporar tantos accesorios rígidos.
Ductos PVC de pared gruesa
Los ductos PVC de pared gruesa, como los formatos Schedule 40/80, están diseñados específicamente para instalaciones subterráneas o zonas expuestas a mayor presión mecánica.
Su uso resulta apropiado en canalizaciones que necesitan una protección superior frente a las cargas externas, la presión del terreno o las condiciones exigentes de una acometida.
Aplicaciones según el entorno de instalación
Instalaciones embutidas
El ducto eléctrico PVC rígido es el más común en instalaciones embutidas en tabiques, losas y muros de hormigón.
En instalaciones embutidas en hormigón, como las losas, es obligatorio el uso de adhesivo para evitar que la lechada del cemento ingrese al ducto y lo bloquee.
Instalaciones superficiales
En instalaciones de superficie, la estética y el orden son tan importantes como la funcionalidad.
En estos casos, los accesorios de canalización permiten organizar el recorrido, resolver cambios de dirección y mantener una terminación ordenada.
Instalaciones subterráneas
Para instalaciones subterráneas o zonas expuestas a mayor presión mecánica se deben considerar ductos PVC de pared gruesa.
La elección del espesor debe relacionarse con las exigencias de canalización y con el nivel de protección mecánica requerido.
Cielos falsos y luminarias
El ducto eléctrico PVC flexible es ideal para cielos falsos y conexiones de luminarias donde se requiere cierta movilidad.

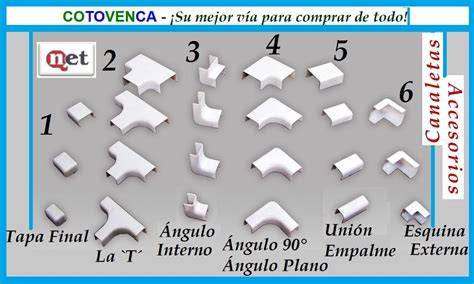

Uso del esquinero y de los accesorios de canalización
El esquinero canaleta PVC cumple un rol fundamental en las instalaciones de superficie, ya que permite realizar cambios de dirección a 90 grados manteniendo el radio de curvatura adecuado.
De esta forma, se evita dañar el aislamiento de los cables y se reducen los puntos de acumulación de polvo.
Se debe asegurar que la canaleta esté bien cortada en ángulo y que el esquinero calce a presión o mediante el sistema de clip original, verificando que los cables en su interior no queden apretados.
Los accesorios deben mantener la continuidad del recorrido y permitir que los conductores permanezcan protegidos sin quedar sometidos a presiones innecesarias.
Diferencias entre tubo PVC eléctrico y tubería sanitaria
Un error grave es utilizar material sanitario para canalizaciones eléctricas. El tubo PVC eléctrico y la tubería PVC sanitaria no cumplen la misma función ni poseen necesariamente las mismas propiedades de seguridad.
| Característica | Tubería PVC sanitaria | Ducto eléctrico PVC |
|---|---|---|
| Uso principal | Conducción de fluidos y desechos | Protección exclusiva de conductores |
| Comportamiento al fuego | Material inflamable, propaga la llama | Autoextinguible, apaga la llama |
| Resistencia mecánica | Menor resistencia al impacto | Alta resistencia a fricción y tensión |
| Normativa eléctrica | Prohibido para uso eléctrico | Certificado bajo el estándar SEC |
Por qué no debe utilizarse PVC sanitario
El PVC sanitario no cuenta con propiedades autoextinguibles ni con el grado de resistencia al impacto necesario.
La tubería sanitaria está destinada a la conducción de fluidos y desechos, mientras que el ducto eléctrico PVC está concebido para la protección exclusiva de conductores.
Para electricidad, siempre se debe usar tubo PVC eléctrico certificado bajo norma.
Normativa SEC y seguridad de la instalación
La selección del ducto debe considerar que el producto cumpla las exigencias de seguridad aplicables a las canalizaciones eléctricas.
El ducto eléctrico PVC certificado bajo el estándar SEC proporciona una solución diseñada para el uso eléctrico, a diferencia del PVC sanitario, que está prohibido para este propósito.
La certificación, el comportamiento autoextinguible y la resistencia mecánica son factores esenciales para reducir riesgos durante la operación de la red.
Cómo seleccionar el diámetro del tubo PVC eléctrico
El diámetro depende de la cantidad y sección, expresada en mm2, de los cables.
La regla general es no exceder el 40% de la capacidad del tubo para asegurar una ventilación adecuada.
Además de considerar la cantidad de conductores, es necesario verificar que el recorrido permita realizar la instalación sin someter los cables a una fricción excesiva.
El interior liso del tubo PVC rígido facilita la tracción de los conductores y contribuye a reducir la fricción durante el cableado.
Consideraciones para instalaciones exteriores
El PVC estándar puede degradarse y volverse quebradizo con la exposición solar prolongada.
Para exteriores, se recomienda pintar el ducto o utilizar variantes con protección UV específica.
La solución elegida debe corresponder a las condiciones reales de exposición, especialmente cuando la canalización estará sometida de forma continua a radiación solar.
Uniones, adhesivos y sistemas de montaje
Uniones con adhesivo
Las uniones con adhesivos permiten obtener una estanqueidad total.
En instalaciones embutidas en hormigón, como las losas, es obligatorio el uso de adhesivo para evitar que la lechada del cemento ingrese al ducto y lo bloquee.
Unión espiga-campana con anillo de goma
También existen soluciones con sistema de unión espiga-campana y anillo de goma.
Este sistema permite un montaje rápido, estanco y sin uso de adhesivo, facilitando la instalación y el desmontaje en futuras modificaciones.
La elección entre una unión adhesiva y una unión con anillo de goma depende del tipo de producto, de las condiciones de instalación y de la necesidad de realizar futuras modificaciones.
Características de un tubo PVC Conduit con unión de goma
El Tubo PVC Conduit con Unión de Goma de Tehmco está diseñado para la canalización y protección de cables eléctricos en instalaciones residenciales, comerciales e industriales.
Está fabricado en PVC rígido de alta calidad y es autoextinguible, lo que significa que no propaga la llama, aumentando la seguridad en caso de incendio.
Su sistema de unión espiga-campana con anillo de goma permite un montaje rápido, estanco y sin uso de adhesivo, facilitando la instalación y el desmontaje en futuras modificaciones.
| Característica | Especificación |
|---|---|
| Material | PVC rígido de alta calidad |
| Comportamiento frente al fuego | Autoextinguible |
| Sistema de unión | Espiga-campana con anillo de goma |
| Color | Naranja para rápida identificación |
| Diámetros disponibles | 75 mm, 90 mm y 110 mm |
| Largo | 6 metros |
| Resistencia mecánica | Media, 750 N |
| Aplicaciones | Canalización empotrada, superficial o subterránea |
Está disponible en color naranja para rápida identificación, en diámetros de 75 mm, 90 mm y 110 mm y en largo de 6 metros.
Cuenta con resistencia mecánica media, de 750 N, para adaptarse a exigencias de canalización empotrada, superficial o subterránea.
Recomendaciones de instalación
- Utilizar únicamente ductos eléctricos PVC certificados bajo norma.
- No reemplazar el ducto eléctrico por tubería PVC sanitaria.
- Seleccionar el diámetro según la cantidad y sección de los cables.
- No exceder el 40% de la capacidad del tubo para asegurar una ventilación adecuada.
- Utilizar ductos de pared gruesa en instalaciones subterráneas o zonas expuestas a mayor presión mecánica.
- Considerar variantes con protección UV específica en instalaciones exteriores.
- Pintar el ducto cuando sea necesario proteger el PVC estándar frente a la exposición solar prolongada.
- Usar adhesivo en instalaciones embutidas en hormigón para evitar el ingreso de lechada de cemento.
- Verificar que los accesorios mantengan el radio de curvatura adecuado.
- Comprobar que los cables no queden apretados dentro de la canaleta o del ducto.
- Asegurar que los esquineros calcen a presión o mediante el sistema de clip original.
Preguntas frecuentes sobre tubos PVC eléctricos
¿Se puede utilizar PVC sanitario para una instalación eléctrica?
No. El PVC sanitario no cuenta con propiedades autoextinguibles ni con el grado de resistencia al impacto necesario. Para electricidad, siempre se debe usar tubo PVC eléctrico certificado bajo norma.
¿Cómo se calcula el diámetro del tubo PVC eléctrico?
El diámetro depende de la cantidad y sección, expresada en mm2, de los cables. La regla general es no exceder el 40% de la capacidad del tubo para asegurar una ventilación adecuada.
¿El ducto eléctrico PVC puede instalarse en exteriores?
El PVC estándar puede degradarse y volverse quebradizo con la exposición solar prolongada. Para exteriores, se recomienda pintar el ducto o utilizar variantes con protección UV específica.
¿Cómo se instala un esquinero de canaleta PVC?
Se debe asegurar que la canaleta esté bien cortada en ángulo y que el esquinero calce a presión o mediante el sistema de clip original, verificando que los cables en su interior no queden apretados.
¿Es obligatorio usar adhesivo en losas de hormigón?
En instalaciones embutidas en hormigón, como las losas, es obligatorio el uso de adhesivo para evitar que la lechada del cemento ingrese al ducto y lo bloquee.
