En todo proyecto que se desee ejecutar, existe una etapa previa a la confección del presupuesto oficial que son las cubicaciones.
Cubicar significa determinar los volúmenes y magnitudes de las obras a ejecutar, sin considerar las pérdidas, ni el rendimiento de los materiales. Estos últimos se deben calcular e incluir en el análisis de precios unitarios.
La acción de cubicar es conseguir esas cantidades a través de medidas y dimensiones, las que se obtienen estudiando directamente los planos del proyecto y sus especificaciones técnicas, que pueden ser de arquitectura, estructura, instalaciones sanitarias y eléctricas y las especialidades.
En otras palabras, este término se refiere al proceso de medir las dimensiones de un objeto, como una habitación u otra estructura, y calcular su volumen. Esto permite a los constructores calcular fácilmente la cantidad de material que será necesario para un proyecto.
¿Qué significa cubicar en proyectos de construcción?
Las cubicaciones también irán enlazadas con el itemizado del proyecto, el que está subdividido por partidas de instalación de faenas, obra gruesa, terminaciones y especialidades, entre otras.
En cada ítem particular de la cubicación, se indicará la unidad de medida en que se debe realizar la cubicación, lo que está determinado por la Nch 353-2000.
Por tanto el trabajo es extraer las medidas o dimensiones de los planos, calcular: los m3, m2, m, uni, % , étc.
Todas estas medidas se encuentran en los planos y debieran estar acotadas, si no es así, y el plano no tiene cotas no se puede cubicar.
Alcances de la NCh 353-2000
La NCh 353. Of 2000 establece procedimientos uniformes para determinar las cantidades de los elementos que constituyen los proyectos de edificación y todos sus componentes, y se inserta dentro del proyecto FDI (Fondo de Desarrollo Institucional): Calidad en la Construcción - Actualización de Normas Chilenas Oficiales.
Además, en la norma se definen las unidades que se aplican en cada una de las partidas de construcción, las que pueden ser expresadas en: unidad (un), metro lineal (ml), kilos (kg), metro cúbico (m3); estas son las más utilizadas.
Las unidades permiten ordenar los resultados de la cubicación y relacionarlos con las partidas del presupuesto.
| Unidad | Aplicación |
|---|---|
| unidad (un) | Elementos contables por pieza |
| metro lineal (ml) | Perfiles, barras o elementos medidos por longitud |
| kilos (kg) | Acero galvanizado liviano y otros materiales pesables |
| metro cúbico (m3) | Volúmenes de materiales y componentes de obra |

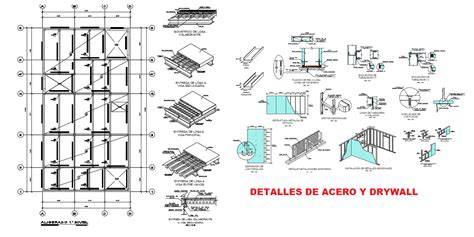

Documentos necesarios para cubicar
La acción de cubicar es conseguir esas cantidades a través de medidas y dimensiones, las que se obtienen estudiando directamente los planos del proyecto y sus especificaciones técnicas, que pueden ser de arquitectura, estructura, instalaciones sanitarias y eléctricas y las especialidades.
Por tanto el trabajo es extraer las medidas o dimensiones de los planos, calcular: los m3, m2, m, uni, % , étc.
Todas estas medidas se encuentran en los planos y debieran estar acotadas, si no es así, y el plano no tiene cotas no se puede cubicar.

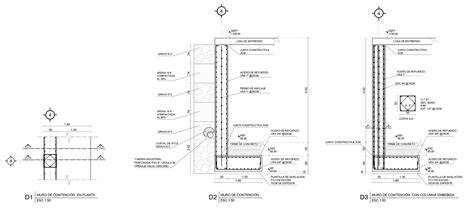

Al revisar un proyecto, también es necesario distinguir las áreas con las mismas especificaciones, debe también fijarse en el tipo (hormigón).
Si se utilizan otras o varias escalas, estas deben ser consideradas durante la lectura de los planos.
¿Cómo cubicar metalcom?
Cabe mencionar que en VH trabajamos con Galvatec, un sistema de construcción con perfiles de acero galvanizado livianos, los cuales son ideales para edificar edificios, casas completas, techumbres, tabiques, cielos, entre otros.
Ahora bien, lo primero que debemos tener en cuenta es que, por lo general, la estructura de perfiles Galvatec VH se asocia a la obra gruesa, al ser la estructura soportante de una edificación.
Excepcionalmente, la confección de tabiques livianos y cielos con perfiles Galvatec VH pueden, en algunas ocasiones, excluirse de lo comentado anteriormente.
Si bien el acero en general se cotiza por kilo, finalmente la segregación de todas las piezas a utilizar nos lleva a unidades o tiras específicas de cada uno de los perfiles solicitados.
Por otro lado, aún cuando es sabido que el formato de comercialización de perfiles es 6,0 metros, es muy importante que cuando realices la cubicación de perfiles Galvatec VH, tengas el catálogo de productos a mano, pues contiene cada uno de los largos disponibles para cada perfil.
Por ejemplo, un perfil de 90CA085 perforado está disponible en 2.40, 2.50, 3.0 y 6.0 metros.
La diversidad de largos disponibles ayuda a que las partes se adapten a casi todas las piezas que se requieren en obra.
El conocimiento de nuestro catálogo hará que el proyecto logre una real optimización de los perfiles disponibles, lo cual se puede traducir directamente en la reducción de la merma o pérdida en obra.
Procedimiento para cubicar perfiles
Revisar los planos del proyecto y sus especificaciones técnicas.
Extraer las medidas o dimensiones de los planos.
Identificar el elemento que se va a cubicar, como un muro estructural o una viga.
Reconocer el tipo de perfil, su separación y sus longitudes.
Consultar el catálogo de productos para verificar los largos comerciales disponibles.
Elegir las tiras comerciales que permitan adaptarse a las piezas requeridas en obra.
Registrar las cantidades por perfil y por largo.
Expresar el resultado en unidades, metros lineales o kilos, según corresponda.
Ejercicio práctico de cubicación de un muro estructural
Para graficar esto, vamos a mostrar un ejemplo práctico de la cubicación de perfiles para un elemento muro, en el cual veremos lo que especifica el proyecto y lo que podemos encontrar en el catálogo.
Viendo el plano nos damos cuenta de que se trata de la elevación de un muro estructural, compuesto por perfiles 60CA085, cada 40 cm de largo 5,63 metros.
Posee en su parte superior una viga de refuerzo V1 que se compone de 3 tipos de perfiles: 2 perfiles U 62C085, 1 perfil C 150CA085 y 1 U 153C10.
Otra información importante es que la altura de los montantes a la viga es de 2.27 mt; en el catálogo podemos ver que el montante de 60CA085 está disponible en 2.40 mt, que es la mejor opción para minimizar la pérdida.
Datos del elemento
| Elemento | Especificación |
|---|---|
| Muro estructural | Perfiles 60CA085 cada 40 cm |
| Largo del muro | 5,63 metros |
| Altura de los montantes | 2.27 mt |
| Perfil seleccionado para montantes | 60CA085 L=2,40m |
| Viga de refuerzo | V1 |
Composición de la viga V1
2 perfiles U 62C085.
1 perfil C 150CA085.
1 U 153C10.
La altura de los montantes a la viga es de 2.27 mt; en el catálogo podemos ver que el montante de 60CA085 está disponible en 2.40 mt, que es la mejor opción para minimizar la pérdida.
Resultado en perfiles de largo comercial
El resultado de la cubicación en perfiles de largo comercial sería la siguiente:
| Elemento | Cantidad | Perfil | Largo comercial |
|---|---|---|---|
| Muro | 20 tiras | 60CA085 | L=2,40m |
| Muro | 1 tiras | 60CA085 | L=6,0m |
| Muro | 3 tiras | 62C085 | L=6,0m |
| Muro | 1 tiras | 62C085 | L=3,0m |
| Viga V1 | 1 tira | C 150CA085 | L=6,0m |
| Viga V1 | 2 tiras | 62C085 | L=6,0m |
| Viga V1 | 1 tira | 153C085 | L=6,0m |
El resultado de la cubicación en perfiles de largo comercial sería la siguiente:
Muro: 20 tiras 60CA085 L=2,40m.
1 tiras 60CA085 L=6,0m.
3 tiras 62C085 L=6,0m.
1 tiras 62C085 L=3,0m.
Viga V1: 1 tira C 150CA085 L=6,0m.
2 tiras 62C085 L=6,0m.
1 tira 153C085 L=6,0m.
Conversión de la cubicación a kilos
Si bien tenemos un listado de elementos que se pueden especificar según la norma en metro lineal o unidades, podemos llegar también a la unidad global del acero de kilos, pues tenemos entre todos los elementos un total de 99,66 kilos de acero galvanizado liviano.
| Forma de expresar la cubicación | Resultado disponible |
|---|---|
| Perfiles por unidad | Tiras específicas de cada perfil |
| Longitud | Metro lineal |
| Masa total | 99,66 kilos de acero galvanizado liviano |
Si bien el acero en general se cotiza por kilo, finalmente la segregación de todas las piezas a utilizar nos lleva a unidades o tiras específicas de cada uno de los perfiles solicitados.
Relación entre cubicación, presupuesto y pérdidas
Cubicar significa determinar los volúmenes y magnitudes de las obras a ejecutar, sin considerar las pérdidas, ni el rendimiento de los materiales.
Estos últimos se deben calcular e incluir en el análisis de precios unitarios.
La cubicación permite obtener las cantidades teóricas del proyecto, mientras que el análisis de precios unitarios incorpora las condiciones de rendimiento y las pérdidas correspondientes.
Las cubicaciones también irán enlazadas con el itemizado del proyecto, el que está subdividido por partidas de instalación de faenas, obra gruesa, terminaciones y especialidades, entre otras.
Uso de programas para cubicar
Hay programas, que cubican pero solo para estilos poligonales, por capas (layers) y fácil de pinchar y si no es ordenado y no tiene un manejo cabal lo hará mal.
El uso de herramientas digitales no reemplaza la revisión de los planos, las cotas, las escalas ni las especificaciones técnicas.
También se puede arrendar mensual, étc.
es un demo de 30 dias, solicitelo.
No piratee hay empresas detrás del pirateo y pueden golpear su puerta y aplicar una multa.
Recomendaciones para mejorar la precisión
Trabajar directamente con los planos del proyecto y sus especificaciones técnicas.
Verificar que todas las dimensiones estén acotadas.
Revisar si se utilizan otras o varias escalas.
Separar las áreas con las mismas especificaciones.
Fijarse en el tipo de material, como hormigón.
Tener el catálogo de productos a mano.
Comprobar los largos disponibles para cada perfil.
Registrar por separado las piezas del muro y las de la viga.
Expresar el resultado en la unidad indicada para cada partida.
Calcular e incluir las pérdidas y el rendimiento de los materiales en el análisis de precios unitarios.
El conocimiento de nuestro catálogo hará que el proyecto logre una real optimización de los perfiles disponibles, lo cual se puede traducir directamente en la reducción de la merma o pérdida en obra.
