El encofrado de sobrecimiento es una etapa esencial para ejecutar correctamente la base de los muros y asegurar una adecuada continuidad entre la cimentación y la estructura superior.
En el Perú, la autoconstrucción sin supervisión técnica y el riesgo sísmico hacen especialmente importante utilizar procedimientos ordenados, materiales adecuados y criterios de seguridad durante la ejecución de los elementos de concreto.
¿Qué es el sobrecimiento?
El sobrecimiento es el elemento constructivo que se ejecuta sobre la cimentación y sirve como base para los muros de una edificación. Su función es elevar el arranque del muro respecto del terreno, ayudar a protegerlo frente a la humedad y transmitir de manera uniforme las cargas hacia la cimentación.
El encofrado permite contener el concreto fresco hasta que alcance la consistencia necesaria para conservar la forma proyectada del sobrecimiento.
Importancia del encofrado de sobrecimiento
Un encofrado correctamente instalado permite obtener dimensiones uniformes, caras alineadas y una superficie adecuada para continuar con la construcción de los muros.
La ejecución sin supervisión técnica puede generar errores de nivelación, desplomes, deformaciones, filtraciones y problemas de continuidad entre la cimentación, el sobrecimiento y los muros.
En una zona con riesgo sísmico, estos problemas pueden comprometer el comportamiento integral de la edificación. Por esta razón, el procedimiento debe realizarse de acuerdo con los planos, las especificaciones del proyecto y la supervisión de personal técnico competente.
Preparación antes de instalar el encofrado
Antes de colocar los paneles, se debe comprobar que la cimentación esté terminada, limpia y ubicada de acuerdo con los ejes establecidos en el proyecto.
También es necesario verificar la posición de los elementos de refuerzo, los recubrimientos y las instalaciones que deban atravesar o quedar incorporadas al sobrecimiento.
- Revisar los ejes y las dimensiones indicadas en los planos.
- Comprobar el nivel de la cimentación y la altura prevista del sobrecimiento.
- Retirar tierra suelta, residuos, piedras y restos de concreto.
- Confirmar que las armaduras estén correctamente ubicadas cuando el diseño las contemple.
- Verificar que las tuberías o pases previstos no interfieran con el vaciado.
- Seleccionar paneles, tablas, puntales y elementos de fijación en buen estado.
Materiales y elementos utilizados
El encofrado puede construirse con madera, paneles metálicos u otros sistemas autorizados por el proyecto. El material debe ser suficientemente rígido para resistir la presión del concreto fresco sin abrirse, desplazarse o deformarse.
- Tablas o paneles para formar las caras laterales.
- Listones y elementos de rigidización.
- Clavos, tornillos, alambre u otros medios de fijación.
- Estacas, separadores y puntales.
- Nivel, plomada, regla y herramientas de medición.
- Desmoldante compatible con el material del encofrado.
Las tablas deben estar limpias y contar con superficies suficientemente uniformes. Las piezas deterioradas, rotas o excesivamente deformadas no deben utilizarse en zonas donde puedan afectar la geometría del sobrecimiento.
Instalación paso a paso
1. Trazado de los ejes
El primer paso consiste en marcar la ubicación del sobrecimiento según los ejes y las dimensiones del proyecto. El trazado debe corresponder con la posición definitiva de los muros.
Una ubicación incorrecta puede producir desplazamientos en los muros y dificultades durante la colocación de ladrillos, bloques u otros elementos de albañilería.

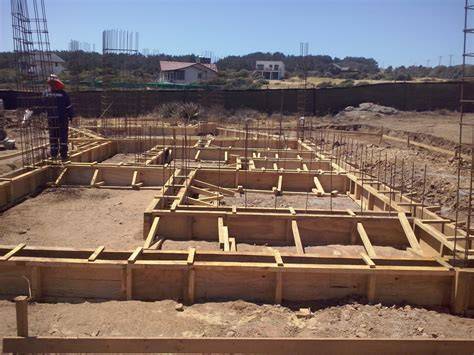

2. Colocación de los paneles
Los paneles se colocan a ambos lados del sobrecimiento, respetando el ancho especificado en los planos. Las caras deben quedar alineadas y paralelas entre sí.
La separación entre los paneles debe mantenerse durante toda la longitud del elemento. Para ello se emplean separadores, amarres, estacas o elementos de fijación apropiados.
3. Alineación y aplomado
Después de instalar los paneles, se revisa su alineación horizontal y vertical. La plomada permite comprobar que las caras no estén inclinadas, mientras que la regla y el nivel ayudan a verificar la continuidad de la superficie.
Esta revisión debe hacerse antes del vaciado y repetirse durante la colocación del concreto, porque la presión del material fresco puede mover los paneles si no están correctamente asegurados.
4. Rigidización y apuntalamiento
El encofrado debe fijarse mediante listones, estacas, puntales y amarres capaces de resistir los esfuerzos producidos durante el vaciado y la compactación.
Los apoyos deben colocarse de manera regular y sobre una base firme. Un puntal apoyado sobre terreno suelto puede perder estabilidad y provocar el desplazamiento del encofrado.
5. Sellado de juntas
Las juntas entre tablas o paneles deben cerrarse para evitar la fuga de la pasta de cemento. Las aberturas excesivas pueden generar nidos, pérdida de sección y superficies defectuosas.
El sellado no debe alterar las dimensiones del sobrecimiento ni introducir materiales que reduzcan la adherencia del concreto.
6. Aplicación del desmoldante
Cuando corresponda, se aplica una capa uniforme de desmoldante sobre las superficies que estarán en contacto con el concreto.
El producto no debe acumularse ni entrar en contacto con las armaduras, porque puede afectar la adherencia entre el acero y el concreto.
COMO REALIZAR EL METRADO DE ENCOFRADO EN SOBRECIMIENTOS
Verificaciones antes del vaciado
Antes de iniciar el vaciado se debe realizar una inspección completa del sistema instalado.
| Elemento por revisar | Condición requerida |
|---|---|
| Ubicación | Coincide con los ejes y dimensiones del proyecto. |
| Alineación | Los paneles se mantienen rectos y paralelos. |
| Verticalidad | Las caras están correctamente aplomadas. |
| Rigidez | Los puntales, amarres y fijaciones están firmes. |
| Limpieza | No existen residuos ni materiales sueltos dentro del encofrado. |
| Juntas | No presentan aberturas que permitan fugas importantes. |
| Instalaciones | Los pases y tuberías están ubicados según el proyecto. |
Vaciado del concreto
El concreto debe colocarse de manera controlada para evitar impactos excesivos sobre los paneles. El vaciado debe distribuirse progresivamente a lo largo del sobrecimiento.
La compactación debe realizarse con cuidado, evitando movimientos que puedan desplazar el encofrado o modificar la posición de las armaduras.
Durante el vaciado es importante observar continuamente los paneles, los puntales y las juntas. Si se detecta una abertura, una deformación o un desplazamiento, el trabajo debe detenerse hasta corregir la condición.
Desencofrado
El retiro de los paneles debe realizarse cuando el concreto tenga la resistencia y la estabilidad suficientes para conservar su forma sin apoyo lateral.
El desencofrado debe ejecutarse sin golpes que dañen las aristas o desprendan partes de la superficie. Los paneles deben retirarse de forma progresiva y con herramientas adecuadas.
Después de retirar el encofrado, se revisan las caras del sobrecimiento para identificar vacíos, fisuras, zonas segregadas, deformaciones o pérdidas de sección.
Errores frecuentes
- Instalar paneles sin verificar previamente los ejes.
- Utilizar madera deformada o debilitada.
- Dejar juntas abiertas entre las tablas.
- Colocar pocos puntales o apoyarlos sobre terreno inestable.
- No comprobar el aplomado antes del vaciado.
- Permitir que el encofrado se mueva durante la compactación.
- Descuidar la limpieza interior.
- Modificar las dimensiones del sobrecimiento sin autorización técnica.
- Retirar los paneles demasiado pronto.
- Ejecutar trabajos estructurales sin supervisión técnica.
Seguridad durante los trabajos
La instalación, el vaciado y el desencofrado deben realizarse con procedimientos seguros y con herramientas apropiadas.
- Mantener despejada el área de trabajo.
- Utilizar equipos de protección personal.
- Evitar permanecer frente a paneles que presenten desplazamientos.
- Revisar la estabilidad de los puntales antes y durante el vaciado.
- Retirar clavos, alambres y piezas sobrantes de las zonas de circulación.
- No permitir que personal no autorizado intervenga en el sistema de encofrado.
La autoconstrucción sin supervisión técnica puede aumentar los riesgos para los trabajadores y para los ocupantes de la edificación. En proyectos inmobiliarios y de construcción, la planificación previa, la revisión de interferencias y el cumplimiento de los criterios técnicos son esenciales.
Relación con la planificación del proyecto
La correcta ejecución del sobrecimiento forma parte de una secuencia constructiva que debe coordinarse con la cimentación, los muros, las instalaciones y los servicios previstos para la edificación.
CAPECO pone a disposición de las empresas inmobiliarias y constructoras la información técnica proporcionada por CALIDDA sobre interferencia de las redes de gas natural en Lima y Callao.
La revisión de las interferencias antes de ejecutar la obra permite evitar conflictos entre el sobrecimiento, las instalaciones y las redes de servicios. Esta coordinación es especialmente importante en proyectos inmobiliarios y urbanizaciones planificadas.
