Especificaciones de moldajes según la OGUC: clasificación, usos y exigencias técnicas

El Ministerio de Vivienda y Urbanismo (MINVU) establece un conjunto de normas, clasificadas en OGUC y DS10, que precisan el estado y uso del material para obras nacionales.

Para diseñar o construir urbanísticamente hay un conjunto de normas que seguir, según las características de cada obra y establecidas por el Ministerio de Vivienda y Urbanismo. Se dividen en la Ordenanza General de Urbanismo y Construcciones (OGUC) y en el Decreto Supremo N° 10 de Vivienda y Urbanismo (DS10).

¿La OGUC reglamenta los moldajes?

No existen normas chilenas de moldajes, por lo que hoy se trabaja con las especificaciones, proyectos y diseño de los proveedores, basados en las normas de los países de origen de los equipos.

La Ordenanza General de Urbanismo y Construcciones no reglamenta los moldajes.

La LGUC (DFL 458) es la Ley marco dictada por el Congreso Nacional, mientras que la OGUC (D.S.

Por lo tanto, las especificaciones de un sistema de moldaje deben definirse mediante el proyecto, el diseño y las instrucciones técnicas del proveedor, considerando las características de la obra y las tolerancias exigidas.

Definición y función de un sistema de moldaje

Un sistema de moldaje es un conjunto de elementos dispuestos de forma tal que cumple con la función de moldear el hormigón fresco a la forma y tamaño especificados, controlando su posición y alineamiento dentro de las tolerancias exigidas.

Es una estructura temporal que soporta la carga propia del hormigón fresco y de las sobrecargas de personas, equipos y otros elementos que se especifiquen.

Aspectos que deben definirse en las especificaciones

Las especificaciones, proyectos y diseño de los proveedores deben establecer las condiciones de uso del sistema seleccionado y su correspondencia con la obra. La definición debe considerar, como mínimo, los siguientes aspectos:

• La forma y el tamaño especificados para el elemento de hormigón.
• La posición y el alineamiento dentro de las tolerancias exigidas.
• La carga propia del hormigón fresco.
• Las sobrecargas de personas, equipos y otros elementos que se especifiquen.
• El sistema de montaje, descimbre y transporte.
• La necesidad o no de utilizar equipos de izaje.
• La posibilidad de reutilizar o incorporar el moldaje al elemento constructivo.

El elemento constructivo es el conjunto de materiales que debidamente dimensionados cumplen una función definida, tales como muros, tabiques, ventanas, puertas, techumbres, etc.

Clasificación general de los moldajes

Los moldajes se pueden clasificar según su uso o requerimiento en Moldaje de muros, Moldaje de pilares, Moldaje de vigas, Moldaje de losas y Moldaje de formas; según su material de fabricación en Moldaje de madera, Moldaje metálico, Moldaje mixto y Moldaje de otros materiales; y según su forma de trabajo en Moldaje manuportable, Moldaje manejable solo con grúas, Moldaje autotrepante, Moldaje deslizante y Moldaje colaborante.

Moldajes según el elemento que se hormigona

• Moldaje de muros.
• Moldaje de pilares.
• Moldaje de vigas.
• Moldaje de losas.
• Moldaje de formas.

Moldajes según el material de fabricación

• Moldaje de madera.
• Moldaje metálico.
• Moldaje mixto.
• Moldaje de otros materiales.

Moldajes según la forma de trabajo

• Moldaje manuportable.
• Moldaje manejable solo con grúas.
• Moldaje autotrepante.
• Moldaje deslizante.
• Moldaje colaborante.

Tipos de moldaje según su forma de trabajo

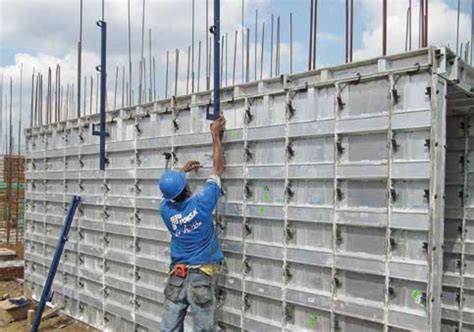

Moldaje manuportable

Moldaje de muros, vigas, pilares o losas que se montan, descimbran y transportan a mano, sin necesidad de equipos.

Son moldajes cuyas partes son livianas y se deben armar y desarmar completamente en cada uso.

En ningún momento el moldaje excede los límites de carga máxima definidos en la ley.

Moldaje manejable solo con grúas

Moldaje de muros, vigas, pilares o losas que se montan, se descimbran y transportan solo con grúas.

Estos no se desarman en cada oportunidad.

Su especificación debe considerar las operaciones de montaje, descimbre, traslado e izaje mediante grúa.

Moldaje autotrepante

Este sistema está basado en una gata hidráulica que permite movilizar moldajes de gran tamaño.

Este moldaje no requiere grúa para su uso y permite avanzar en forma discreta.

Este tipo de moldajes se está utilizando en el mundo de la construcción de edificios de gran altura.

Moldaje deslizante

Este sistema está basado en un anillo perimetral de doble cara de baja altura que permite hormigonar en forma continua.

El moldaje utiliza gatas hidráulicas para su desplazamiento, esto por medio de pequeños impulsos que son controlados por dispositivos que garantizan la suavidad y el levantamiento uniforme de este.

El hormigonado se hace progresivamente desde una plataforma de trabajo que se encuentra en el nivel superior de ambas caras del moldaje.

Este tipo de moldajes es utilizado en la construcción de torres de hormigón, silos, núcleos de ascensores y torres de control y vigilancia.

Moldaje colaborante

Son moldajes que quedan incorporados al elemento constructivo y cumplen con la función de ser moldaje y parte de la estructura:

Moldaje en base a planchas metálicas

Son paneles metálicos que cumplen la doble función de servir de moldaje durante la etapa de hormigonado y ser parte de la enfierradura estructural de la losa.

Estos son autosoportantes para luces determinadas y su dimensionamiento obedece a un proyecto estructural.

Se usa principalmente en edificios de oficinas, comerciales u otro que lleve cielo colgado o su uso permita dejar el panel como terminación definitiva.

Moldaje en base a losetas

Son losetas prefabricadas de hormigón o arcilla autosoportantes que cumplen con la función de moldaje y de colaboración para la estructura de la losa y normalmente utilizan vigas de apoyo.

Relación entre moldajes y clasificación de las construcciones en la OGUC

La Ordenanza General de Urbanismo y Construcción (O.G.U.C.), Titulo 5 (De la Construcción), Capitulo 3 (Clasificación de las Construcciones), Artículo 5.3.1.

En el artículo anterior abordamos las Exigencias para definir las alturas de edificación según la presente Ordenanza; en esta guía te mostraremos cuales son las diferentes Clases constructivas y las alturas exigidas por la Ordenanza General de Urbanismo y Construcción (O.G.U.C.) en su Título 5 (De la Construcción), Capitulo 3 (Clasificación de las Construcciones), en sus Art. 5.3.1 y Art.

Clases constructivas

Estas categorías o clases se utilizan para definir el costo total de la construcción de acuerdo al Cuestionario de Atributos de la Construcción.

Descripción de las clases constructivas

Construcciones con estructura soportante de acero.

Construcciones con estructura soportante de hormigón armado o con estructura mixta de acero con hormigón armado.

Construcciones con muros soportantes de albañilería de ladrillo confinado entre pilares y cadenas de hormigón armado.

Construcciones con muros soportantes de albañilería de bloques o de piedra, confinados entre pilares y cadenas de hormigón armado.

Construcciones con estructura soportante de madera. Paneles de madera, de fibrocemento, de yesocartón o similares, inclúidas las tabiquerías de adobe.

Construcciones de adobe, tierra cemento u otros materiales livianos aglomerados con cemento.

Construcciones prefabricadas con estructura metálica.

Construcciones prefabricadas de madera.

Construcciones de placas o paneles prefabricados.

Exigencias específicas para construcciones de madera

Artículo 5.3.2 Las construcciones con estructura soportante de madera y las prefabricadas de madera a que se refieren las clases E y H, deberán cumplir con las disposiciones del artículo 5.6.8. de esta Ordenanza.

Igualmente las piezas o elementos de madera, ya sea estructural o de terminación, sometidos o no a cálculo estructural que contengan las demás clases de construcción, deberán cumplir con las disposiciones de los artículos 5.6.6. y 5.6.8.

Normas chilenas relacionadas con materiales y elementos de madera

Aunque la Ordenanza General de Urbanismo y Construcciones no reglamenta los moldajes, el proyecto puede incorporar elementos de madera, moldajes de madera o componentes estructurales que deben relacionarse con normas técnicas específicas.

Durabilidad y preservación de la madera

NCh789/1 (1987). Maderas - Parte 1: Clasificación de maderas comerciales por su durabilidad natural.

NCh819 (2012). Madera preservada - Pino radiata - Clasificación según riesgo de deterioro en servicio y muestreo.

Cataloga el riesgo de deterioro que puede sufrir la madera de pino radiata bajo condiciones de uso por el ataque de agentes biológicos y establece cuáles son los requisitos de retención y penetración del preservante, además de los criterios de muestreo.

El documento divide los riesgos en seis tipos, según las condiciones de uso -en interiores, en exteriores y en contacto con agua marina- y el agente biológico del deterioro -desde insectos como la termita subterránea, hasta hongos y horadadores marinos-.

NCh819 (2012). Madera preservada - Pino radiata - Clasificación según uso, riesgo en servicio y muestreo.

Clasifica en seis niveles los riesgos de deterioro que puede sufrir la madera de pino radiata bajo condiciones de uso por el ataque de agentes biológicos, así como los requisitos de retención y penetración del preservante, y los criterios de muestreo.

Clasificación y cálculo estructural de la madera

NCh1198 (2014). Madera - Construcciones en madera - Cálculo.

NCh1970/1 (1988). Maderas - Parte 1: Especies latifoliadas - Clasificación visual para uso estructural - Especificaciones de los grados de calidad.

Esta norma decreta las características para la madera aserrada o cepillada proveniente de especies latifoliadas, destinada a un uso estructural y clasificada mediante un proceso visual.

Se puede utilizar para todas las maderas de especies latifoliadas que tengan un uso estructural, pero es más eficiente en aquellas con un contenido de humedad equivalente al equilibrio del lugar en que se utilice.

NCh1970/2 (1988). Maderas - Parte 2: Especies Coníferas - Clasificación visual para uso estructural - Especificaciones de los grados de calidad.

Determina los requisitos que debe cumplir la madera aserrada o cepillada seca de especies coníferas, también destinada a un uso estructural y clasificada con un procedimiento visual.

Se aplica al alerce, ciprés de las Guaitecas, araucaria, ciprés de la cordillera, mañío hembra, manío hojas largas, mañío macho y pino orregón.

NCh1989 (1986, modificada en 1988). Maderas - Agrupamiento de especies madereras según su resistencia - Procedimiento.

Marca las directrices que deben seguirse para agrupar las especies madereras que crecen en Chile, de acuerdo al promedio aritmético de las resistencias obtenidas en ensayos normalizados de probetas libres de defectos.

NCh1990 (1986). Madera - Tensiones admisibles para madera estructural.

NCh1207 Pino radiata - Clasificación visual para uso estructural - Especificaciones de los grados de calidad.

Humedad, extracción de muestras y penetración de preservantes

NCh176/1 (2003). Madera - Parte 1: Determinación de humedad.

NCh631 (2003). Madera preservada - Extracción de muestras.

Establece la técnica de extracción de muestras de maderas preservadas y la forma de obtener las probetas.

Se aplica a madera aserrada y elaborada, madera redonda y chapas que hayan sido sometidas a un tratamiento de preservación a presión.

NCh763/1 (1996). Maderas - Preservación - Parte 1: Análisis de madera preservada y soluciones preservantes mediante espectroscopia de fluorescencia de rayos X.

Muestra los métodos para medir la profundidad de penetración de los preservantes en la madera y se aplica como método básico de referencia.

NCh763/2 (1996). Maderas - Preservación - Parte 2: Método estándar de madera tratada y soluciones de tratamiento mediante espectrofotometría de absorción atómica.

Se aplica a maderas tratadas y soluciones de tratamiento.

NCh755 (1996). Madera - Preservación - Medición de penetración de preservantes en la madera.

La norma indica las técnicas para medir la profundidad de penetración de los preservantes en la madera y se aplica como método básico de referencia.

Normas para madera laminada encolada estructural

NCh2151 (2009). Madera laminada encolada estructural - Vocabulario.

NCh2165 (1991). Tensiones admisibles para madera laminada encolada estructural de pino radiata.

Explica el procedimiento para determinar las tensiones admisibles que se deben asignar a la madera laminada encolada estructural.

NCh2148 (2013). Madera laminada encolada estructural - Requisitos de inspección.

Especifica los requisitos para los componentes de los elementos estructurales de madera laminada encolada y los requisitos mínimos para la fabricación de esos elementos estructurales.

NCh2150 (1989, modificada en 1991). Madera laminada encolada estructural - Clasificación mecánica y visual de madera aserrada de pino radiata.

Clasifica la madera aserrada de pino radiata destinada a la fabricación de elementos estructurales laminados encolados.

Ensayos para elementos de madera

NCh723 (2004). Hojas de puertas lisas de madera - Métodos de ensayo.

Acá se exponen los métodos de ensayo para comprobar las características físicas y mecánicas de las hojas de puertas lisas de madera.

Otras disposiciones de la OGUC relacionadas con la obra

Adosamientos

Según el Artículo 2.6.2 de la OGUC, los adosamientos permiten edificar en el deslinde hasta una altura máxima de 3,50 metros (o 6,00 metros en techos inclinados) y con una longitud máxima del 40% del deslinde común.

Altura libre interior

De acuerdo al Artículo 4.1.1 de la OGUC, la altura libre mínima entre piso terminado y cielo en recintos habitables (dormitorios, estar, comedor, cocina) es de 2,30 metros.

Construcciones de madera y elementos constructivos

Las disposiciones aplicables a las construcciones con estructura soportante de madera y a las prefabricadas de madera deben revisarse junto con las exigencias específicas indicadas para las clases E y H.

Igualmente las piezas o elementos de madera, ya sea estructural o de terminación, sometidos o no a cálculo estructural que contengan las demás clases de construcción, deberán cumplir con las disposiciones de los artículos 5.6.6. y 5.6.8.

Responsabilidad técnica en la ejecución y control de la obra

“Constructor”: profesional competente que tiene a su cargo la ejecución de una obra sometida a las disposiciones de la Ley General de Urbanismo y Construcciones.

“Inspector técnico”: profesional competente, independiente del constructor, que fiscaliza que las obras se ejecuten conforme a las normas de construcción que le sean aplicables y al permiso de construcción aprobado.

“Profesional competente”: el arquitecto, ingeniero civil, ingeniero constructor o constructor civil, a quienes, dentro de sus respectivos ámbitos de competencia, les corresponda efectuar las tareas u obras a que se refiere la Ley General de Urbanismo y Construcciones y la presente Ordenanza.

La revisión de las especificaciones del moldaje, su compatibilidad con el proyecto y el control de su ejecución deben integrarse a las responsabilidades técnicas correspondientes de la obra.

Documentos y conceptos de la OGUC que pueden intervenir en un proyecto

“Anteproyecto: presentación previa de un proyecto de loteo, de edificación o de urbanización, en el cual se contemplan los aspectos esenciales relacionados con la aplicación de las normas urbanísticas y que una vez aprobado mantiene vigentes todas las condiciones urbanísticas del Instrumento de Planificación respectivo y de la Ordenanza General de Urbanismo y Construcciones conside- radas en aquél y con las que éste se hubiera aprobado, para los efectos de la obtención del permiso correspondiente, durante el plazo que señala esta Orde- nanza.

“Condiciones Urbanísticas”: todas aquellas exigencias de carácter técnico aplicables a un predio o a una edificación relativas a las normas urbanísticas y a las condiciones de emplazamiento para los distintos tipos de usos y para el desarrollo de actividades contempladas en los Instrumentos de Planificación Territorial.

“Modificación de proyecto”: variantes, alteraciones o cambios que se solicite introducir a un proyecto o a una obra de construcción entre la fecha del permiso y la recepción definitiva de las obras, signifiquen o no un aumento de superficie, o cambios en la clasificación o destino de las construcciones.

“Norma técnica”: la que elabora el Instituto Nacional de Normalización (INN).

“Norma Técnica Oficial”: la elaborada por el Instituto Nacional de Normalización, aprobada por decreto supremo.

“Estudio de seguridad”: evaluación de las condiciones de seguridad que ofrece una construcción o un proyecto de construcción a sus posibles ocupantes, suscrito por un profesional competente.

“Estudio de evacuación”: evaluación de los sistemas de evacuación de una edificación en caso de emergencia, que garantice la salida de las personas, conforme a la carga de ocupación del proyecto, suscrito por un profesional especialista.

“Estudio de carga combustible”: evaluación de los materiales, elementos, componentes, instalaciones y contenidos de un edificio y su clasificación, realizada conforme a las normas NCh 1916 y NCh 1993, suscrito por un profesional especialista.

Relación práctica entre el proyecto de moldaje y la obra

El moldaje debe seleccionarse de acuerdo con el elemento que se va a ejecutar, el material del sistema, la forma de trabajo, las cargas previstas, la secuencia de hormigonado y las condiciones de montaje y descimbre.

Para muros, pilares, vigas y losas pueden utilizarse sistemas manuportables, sistemas manejables solo con grúas, sistemas autotrepantes, sistemas deslizantes o sistemas colaborantes, según el requerimiento de la obra.

En construcciones de gran altura pueden emplearse moldajes autotrepantes, mientras que los moldajes deslizantes se utilizan en la construcción de torres de hormigón, silos, núcleos de ascensores y torres de control y vigilancia.

Cuando el moldaje queda incorporado al elemento constructivo, el sistema cumple simultáneamente la función de moldaje y parte de la estructura.

Las ilustraciones desarrolladas en este artículo constituyen a material de apoyo practico y gráfico de nuestra propia interpretación, lectura y estudio frente al tema.

Fuente: Extracto del Manual de Moldajes, publicación de la Cámara Chilena de la Construcción, con la participación del Comité de Especialidades, la Gerencia de Estudios, Empresas del Rubro y la Mutual de Seguridad de la CChC. Responsable: Manuel Brunet Bofill.
