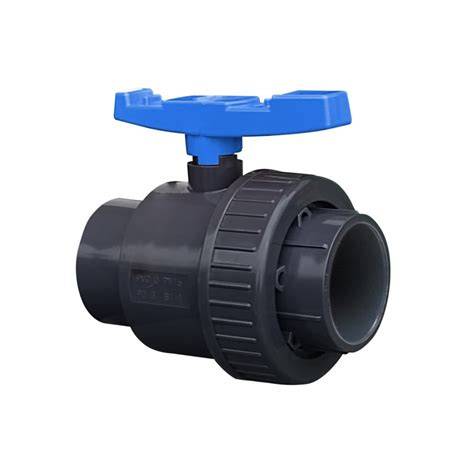

Una válvula de bola de PVC con unión americana permite controlar el flujo de fluidos y facilita el desmontaje de la válvula sin tener que cortar las tuberías. Una instalación adecuada garantiza la funcionalidad y la seguridad, previniendo riesgos potenciales como fugas y fallas operativas.
Las válvulas de bola de unión verdaderas de PVC se usan ampliamente debido a su durabilidad, facilidad de instalación y rendimiento confiable. Los usuarios deben seguir las mejores prácticas para evitar daños físicos y asegurar su durabilidad.
Cómo funciona una válvula de bola de PVC con unión americana
Una válvula de bola de unión verdadera de PVC consta de tres partes principales: el cuerpo, la pelota y el tallo.
El cuerpo generalmente está hecho de PVC, que es resistente a la corrosión y los productos químicos, lo que lo hace adecuado para una amplia gama de aplicaciones.
La pelota, ubicada dentro del cuerpo, tiene un agujero en el centro. Cuando la válvula está abierta, el agujero se alinea con la ruta de flujo, permitiendo que el fluido pase. Cuando la válvula está cerrada, la bola gira 90 grados, bloqueando la ruta de flujo.
La unión americana permite separar la válvula de la tubería para un ajuste más fácil y para realizar tareas de mantenimiento o sustitución.
Herramientas y materiales necesarios
Antes de comenzar la instalación de una válvula de bola de PVC, reúna las herramientas necesarias para garantizar un proceso sin problemas.
- Válvula de bola: Asegúrese de que sea del tamaño correcto para su tubería de PVC.
- Tuberías de PVC: Necesario para instalar su válvula y tubería.
- Imprimación y cemento para PVC: Se utiliza para unir las tuberías y la válvula.
- Cinta de teflón: Evita fugas en conexiones roscadas.
- Sierra: Para cortar tubos de PVC a la longitud deseada.
- Marcador: Para marcar los puntos de corte en las tuberías.
- Cinta métrica: Para mediciones precisas de la longitud de las tuberías.
- Harapos: Para limpiar cualquier desorden durante la instalación.
- Llave ajustable: Para apretar las conexiones correctamente.
- Papel de lija: Se utiliza para alisar los bordes ásperos después del corte y evitar que se enganchen.
- Gafas de seguridad y guantes: Para protegerse durante el corte, la limpieza y el pegado.
Disponer de estas herramientas agilizará el proceso de instalación y ayudará a evitar retrasos innecesarios.
Precauciones de seguridad
La seguridad siempre debe ser una prioridad al trabajar con tuberías de PVC y válvulas de bola.
- Equipo de protección personal: Utilice siempre guantes y gafas de seguridad al manipular válvulas de PVC. Esto le protegerá de sustancias nocivas y bordes afilados.
- Cierre del suministro: Cierre siempre el suministro de agua antes de la instalación. Esto evita fugas y hace que el proceso sea más seguro.
- Alivio de presión: Asegúrese de despresurizar el sistema de tuberías antes de la instalación. Este paso evita fugas accidentales de fluidos o gases, que pueden provocar lesiones.
- Ventilación: Trabaje en un área ventilada cuando utilice imprimación y cemento para PVC.
- Instrucciones del fabricante: Seguir las instrucciones del fabricante es fundamental para una instalación correcta.
Además, cumpla con los códigos y regulaciones de plomería. Al cambiar el material de las tuberías, utilice los accesorios de transición adecuados para evitar problemas como la corrosión.
Deben utilizarse accesorios aprobados al pasar de plástico a cobre u otros materiales. Los materiales deben instalarse de acuerdo con las normas bajo las cuales están aprobados.
Preparación del sistema y de la válvula
1. Cierre el suministro de agua
Antes de comenzar la instalación, cierre el suministro de agua al sistema de plomería. Esto evita fugas accidentales o el paso de agua durante el proceso.
Localice la válvula de cierre principal y gírela en el sentido de las agujas del reloj hasta que esté completamente cerrada.
Se recomienda abrir un grifo aguas abajo para aliviar la presión restante en las tuberías.
Antes de hacer cualquier ajuste a la válvula, es importante apagar el flujo de fluido en el sistema. Esto se puede hacer cerrando la válvula principal o aislando la sección de la tubería donde se encuentra la válvula PVC True Union Ball.
2. Inspeccione la válvula y las uniones
Una vez que el flujo se apague, inspeccione visualmente la válvula en busca de signos de daño o desgaste.
Verifique el cuerpo, los sindicatos y el mango de la válvula en busca de grietas, fugas u otros defectos.
Compruebe que la válvula tenga el diámetro correcto y que las uniones americanas estén completas, limpias y sin daños.
3. Mida y corte las tuberías
Las mediciones precisas son cruciales para una instalación exitosa. Utilice una cinta métrica para determinar la longitud del tubo de PVC necesaria para la instalación.
Marque los puntos de corte con un marcador y corte el tubo con una de las siguientes herramientas:
| Herramienta o método | Descripción |
|---|---|
| Cortatubos de PVC | La forma más fácil y eficiente de cortar tuberías de PVC, permitiendo un corte limpio y recto. |
| Serrucho | Puede utilizarse si no se dispone de un cortador de PVC; utilice una guía para realizar cortes rectos. |
| Sierra | Requiere un manejo cuidadoso para mantener una línea recta; utilice una caja de ingletes para cortes en ángulo. |
| Sierra mecánica | Utilice una cuchilla diseñada para plástico para evitar que se derrita; se recomienda el uso de guías para mayor precisión. |
| Papel de lija | Se utiliza para alisar los bordes ásperos después del corte y evitar que se enganchen. |
Utilice siempre equipo de seguridad, incluidos guantes y gafas protectoras, al cortar tuberías de PVC para evitar lesiones.
Las medidas incorrectas pueden provocar huecos o desalineaciones, lo que podría causar fugas. Siempre verifique las medidas antes de cortar.
4. Limpie y prepare los extremos
Antes de instalar la válvula, asegúrese de que las tuberías estén limpias y secas.
La limpieza de los extremos de los tubos de PVC es esencial para una unión segura. Para preparar los extremos de los tubos, siga estos pasos:
- Limpieza química: Utilice lana de acero empapada en acetona para fregar la tubería y, a continuación, límpiela con un trapo que no destiña.
- Limpieza mecánica: Lije el tubo con papel de lija de grano 180 o 220 para obtener un acabado más limpio, y luego límpielo con alcohol.
- Lije suavemente los extremos de los tubos y las bocas de la válvula para eliminar rebabas e impurezas.
- Elimine completamente el polvo y asegúrese de que las superficies permanezcan secas antes de aplicar la imprimación.
La limpieza de los extremos de las tuberías y las superficies de las válvulas es fundamental para una unión segura.

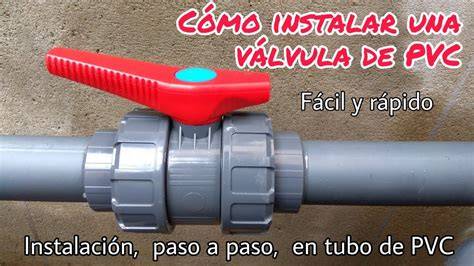

Instalación de la válvula de bola de PVC
1. Compruebe la orientación
Coloque correctamente la válvula de bola de PVC en el sistema de plomería.
Asegúrese de que la manija de la válvula esté orientada para facilitar el acceso y el funcionamiento.
Alinee el cuerpo de la válvula con la tubería, realizando los ajustes necesarios antes de apretarla.
Una correcta alineación evita la tensión en las juntas y reduce el riesgo de fugas.
2. Aplique la imprimación
Tras la limpieza, aplique imprimación para PVC en la parte exterior del extremo del tubo y en la parte interior del alojamiento de la válvula de bola.
Aplique generosamente imprimación para PVC en la parte exterior del extremo del tubo y en la parte interior del alojamiento de la válvula de bola.
Este proceso ablanda las superficies y las prepara para la aplicación del cemento.
3. Aplique el cemento para PVC
Aplicar correctamente la imprimación y el cemento para PVC es fundamental para lograr una junta sin fugas.
Aplique rápidamente cemento para PVC en las mismas zonas para evitar que se sequen.
Aplique una capa uniforme de pegamento especial para PVC tanto en el extremo del tubo como en el interior de la válvula.
4. Inserte la tubería en la válvula
Inserte el extremo cebado del tubo en el receptáculo de la válvula de bola y gírelo un cuarto de vuelta.
Inserte la válvula en el tubo aplicando una ligera presión y realizando un giro de un cuarto de vuelta para asegurar un mejor sellado.
Sostenga la válvula en su lugar durante unos segundos para permitir que el adhesivo se fije.
Repita el procedimiento con el otro extremo de la válvula y compruebe que ambas tuberías estén correctamente alineadas.
5. Apriete las uniones americanas
Usando una llave ajustable, afloje las nueces en los sindicatos de la válvula. Esto le permitirá separar la válvula de la tubería para un ajuste más fácil.
Una vez que esté satisfecho con la operación de la válvula, use una llave ajustable para apretar las tuercas en los sindicatos de la válvula.
Asegúrese de que los sindicatos se apreten uniformemente para evitar fugas.
No aplique una fuerza excesiva. Una fuerza excesiva puede dañar las roscas o deformar el cuerpo de la válvula.
En las conexiones roscadas, aplique cinta de teflón o sellador para tuberías. Utilice estos productos en las roscas para evitar fugas.
6. Ajuste la manija
El mango de la válvula PVC True Union Ball se utiliza para controlar la apertura y el cierre de la válvula.
Si el mango no está alineado correctamente con la posición de la válvula, es posible que deba ajustarlo.
Algunas válvulas tienen un tornillo de fijación en la manija que se puede aflojar con un destornillador.
Después de ajustar el mango, verifique la operación de la válvula abriéndola y cerrándola lentamente.
Asegúrese de que la válvula se abra y se cierre suavemente y que no haya signos de resistencia o fuga.
Tiempo de curado del cemento para PVC
Tras la instalación, deje que el cemento para PVC se cure según las instrucciones del fabricante.
El tiempo de curado varía según factores como el diámetro de la tubería y la temperatura ambiente.
Asegúrese de que la junta permanezca intacta durante este periodo para lograr una unión fuerte.
| Rango de temperatura (°F) | Tamaños de tubería de ½” a 1 ¼” | Tamaños de tubería de 1 ½” a 2” | Tamaños de tubería de 2 ½” a 8” | Tamaños de tubería de 10” a 15” | Tamaños de tubería de 15” o más |
|---|---|---|---|---|---|
| 60 - 100 | 15 minutos (hasta 160 psi) | 30 minutos (hasta 160 psi) | 1 hora y media (hasta 160 psi) | 48 horas (hasta 100 psi) | 72 horas (hasta 100 psi) |
| 40 - 60 | 20 minutos (hasta 160 psi) | 45 minutos (hasta 160 psi) | 4 horas (hasta 160 psi) | 96 horas (hasta 100 psi) | 6 días (hasta 100 psi) |
| 0 - 40 | 30 minutos (hasta 160 psi) | 1 hora (hasta 160 psi) | 72 horas (hasta 160 psi) | 8 días (hasta 100 psi) | 14 días (hasta 100 psi) |
No ponga el sistema en servicio antes de que haya transcurrido el tiempo de curado correspondiente.
Restablecimiento del flujo y comprobación
Una vez transcurrido el tiempo de curado, abra gradualmente el suministro de agua.
Abra parcialmente la válvula principal para que el sistema se presurice lentamente.
Inspeccione la válvula de bola de PVC recién instalada y las conexiones circundantes para detectar fugas.
Accione la manija de la válvula para asegurar un funcionamiento suave y compruebe si hay fugas durante el movimiento.
Tras la instalación, realice una prueba de presión para comprobar si hay fugas. Inspeccione minuciosamente todas las conexiones y la válvula para asegurarse de que todo esté bien sujeto.
Revise la válvula nuevamente para ver cualquier señal de fuga u otros problemas.
Seguir las normas de seguridad y revisar minuciosamente el trabajo protege la calidad del agua y previene la contaminación.
Estas medidas son especialmente importantes en edificios de gran altura, donde las fluctuaciones de la presión del agua pueden suponer riesgos significativos.
Errores comunes que se deben evitar
Al instalar una válvula de bola de PVC, varios errores comunes pueden provocar problemas de funcionamiento o incluso fallos en el sistema.
| Error | Descripción |
|---|---|
| No cortar el agua | El flujo de agua inesperado puede crear una situación peligrosa y complicada. |
| Medidas incorrectas de las tuberías | Un cálculo erróneo de la longitud puede provocar huecos o desalineaciones y causar fugas. |
| Saltarse la introducción | Si no se aplica imprimación, la unión entre la tubería y la válvula puede debilitarse. |
| Apretar demasiado las conexiones | Una fuerza excesiva puede dañar las roscas o deformar el cuerpo de la válvula. |
| Tiempo de curado insuficiente | Si no se deja que el cemento fragüe por completo, pueden producirse fugas. |
| Alineación incorrecta | Las tuberías desalineadas pueden ejercer presión sobre la válvula y provocar una falla prematura. |
| Saltarse pasos de limpieza | La suciedad puede impedir una unión segura y perjudicar el rendimiento del sistema. |
Consecuencias de omitir la limpieza
Omitir este paso puede ocasionar varios problemas, entre ellos:
- Obstrucción de la válvula debido a residuos.
- Contaminación del sistema de fluidos, que afecta a la calidad.
- Caídas de presión que pueden perjudicar el rendimiento del sistema.
- Mayor riesgo de fallos del sistema debido a componentes sucios.
Ajuste, desmontaje y mantenimiento
Las uniones americanas permiten separar la válvula de la tubería para un ajuste más fácil.
Si necesita desmontar la válvula, cierre primero el suministro de agua y despresurice el sistema.
Usando una llave ajustable, afloje las nueces en los sindicatos de la válvula.
Inspeccione visualmente el cuerpo, las uniones, el mango y los sellos antes de volver a instalar la válvula.
Una válvula de fuga puede ser causada por una variedad de factores, como un sello dañado, una unión suelta o un cuerpo de válvula agrietado.
Si nota una fuga, primero verifique los sindicatos para asegurarse de que se apreten correctamente.
Si la válvula está atascada y no se puede abrir o cerrar, puede deberse a la acumulación de escombros o sedimentos dentro de la válvula.
En este caso, puede intentar enjuagar la válvula con agua para eliminar los desechos.
Si el mango no está alineado correctamente con la posición de la válvula, puede dificultar la operación de la válvula.
Si detecta fugas menores, apriete suavemente las conexiones o aplique sellador adicional según sea necesario.
Preguntas frecuentes
¿Cuál es la vida útil de una válvula de bola de PVC?
Las válvulas de bola de PVC suelen durar entre 10 y 20 años, dependiendo del uso y las condiciones ambientales.
¿Puedo usar una válvula de bola de PVC para agua caliente?
No, las válvulas de bola de PVC no son adecuadas para aplicaciones de agua caliente. En su lugar, utilice válvulas de CPVC u otros materiales resistentes al calor.
¿Cómo puedo saber si mi válvula de bola de PVC tiene una fuga?
Inspeccione si hay agua alrededor de la válvula o escuche si hay silbidos. Un goteo visible indica una fuga que requiere atención.
¿Qué debo hacer si la válvula no abre o no cierra?
Si la válvula está atascada y no se puede abrir o cerrar, puede deberse a la acumulación de escombros o sedimentos dentro de la válvula.
En este caso, puede intentar enjuagar la válvula con agua para eliminar los desechos.
