La pendiente de una tubería de saneamiento es uno de los aspectos fundamentales para garantizar la evacuación adecuada de las aguas residuales y pluviales. Aunque muchas instalaciones parecen tener tuberías prácticamente horizontales, cada tramo debe proyectarse con una inclinación compatible con su diámetro, el caudal previsto, el material de la tubería y el tipo de red.
¿Alguna vez te has preguntado cuál es la pendiente mínima de una tubería de saneamiento? Si eres un técnico o estás dirigiendo una obra, seguro que más de una vez te ha surgido esta pregunta, e incluso puede que hayas pasado un mal trago si algún operario te lo ha preguntado y no has sabido qué responder. No te preocupes, este dato tan básico lo desconoce mucha gente, incluso muchos fontaneros que las llevan colocando toda la vida, no saben cuál es la normativa que lo rige.
El Código Técnico de la Edificación, en su Documento Básico de Salubridad (HS) y más concretamente en el apartado HS 5 Evacuación de aguas recoge toda la reglamentación necesaria para proyectar el saneamiento de los edificios.
¿Existe una pendiente única para todo el alcantarillado?
La respuesta corta es no. La respuesta larga es: sí, pero depende de cada caso.
Cuando hablamos de saneamiento normalmente nos estamos refiriendo a la red de pequeña evacuación, es decir, esas tuberías casi horizontales que conectan los sanitarios con las bajantes en aseos y cocinas. Pero también existe el saneamiento de pluviales, tanto los canalones como la red de pequeña evacuación de los sumideros de las cubiertas planas. E incluso existen también los colectores de planta baja (por norma general) que conectan las bajantes con la red municipal.
Todos estos elementos tienen que tener su pendiente exacta, que dependerá además de factores como el diámetro de la tubería así como del material de la misma. Por tanto, no es correcto aplicar automáticamente una sola pendiente a todos los tramos de una instalación.
| Elemento de la instalación | Pendiente indicada |
|---|---|
| Derivaciones que acometen al bote sifónico | Entre el 2% y el 4% |
| Fregaderos, lavaderos, lavabos y bidés con sifón individual | Entre el 2,5% y el 5% |
| Colectores colgados de aguas residuales | Mínimo del 1% |
| Colectores enterrados de aguas residuales | Mínimo del 2% |
| Canalones | Mínimo del 1% |
| Red de pequeña evacuación de aguas pluviales | Puede alcanzar el 0,5% |
| Colectores de aguas pluviales | Mínimo del 1% |
| Tubos de drenaje | Mínimo del 0,3% |
| Canaletas de recogida | Mínimo del 5% |
Pendiente en la red de pequeña evacuación
La red de pequeña evacuación es aquella que conecta los diferentes aparatos de un aseo o de una cocina con las bajantes.
Todos los aparatos tienen que tener algún tipo de cierre hidráulico (sifón), que puede ser un sifón individual o el conocido como bote sifónico, pero nunca ambos a la vez.
Cualquier aparato puede tener un sifón individual pero solo algunos pueden conectarse al bote sifónico. En general, los aparatos que se pueden conectar al bote sifónico son todos los que hay en un baño (lavabo, ducha o bañera y bidé) menos el inodoro.
Derivaciones conectadas al bote sifónico
Las derivaciones que acometen al bote sifónico deben tener una pendiente entre el 2% y el 4%.
Esta inclinación permite conducir el agua hacia el punto de recogida manteniendo unas condiciones adecuadas de evacuación. La pendiente debe mantenerse de forma continua, evitando contraflechas, zonas hundidas o cambios innecesarios de dirección.
Aparatos con sifón individual
Los fregaderos, lavaderos, lavabos y bidés dotados con sifón individual deben tener una pendiente de evacuación comprendida entre un 2,5% y un 5%.
Estas son reglas generales, pero la pendiente de una tubería depende del diámetro de esta. El CTE DB-HS5 establece, en su tabla 4.3, el diámetro necesario en función de la pendiente y el caudal que viene por cada colector.
El caudal se mide en UD (unidades de desagüe), en función del tipo de aparato o aparatos que acometen a la tubería, siendo el mínimo caudal posible el de un lavabo de uso privado, al que le corresponde 1 UD.
Aunque en esta tabla se establezcan pendientes del 1% en algunos casos, hay que tener en cuenta que hay que respetar también las dos reglas anteriores en redes de pequeña evacuación, por lo que esta pendiente del 1% se podrá dar en casos muy contados.
Pendiente de los colectores de aguas residuales

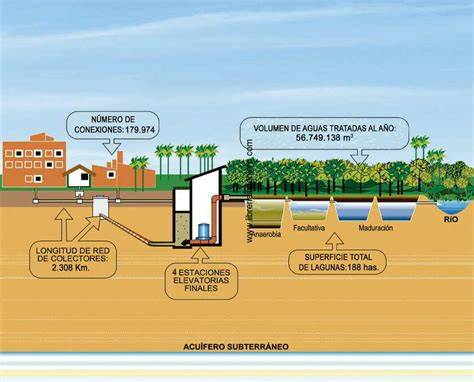

Llamamos colectores a las tuberías que conectan las bajantes con la red municipal. Los colectores pueden ser colgados (lo habitual cuando hay sótanos) o enterrados (lo habitual cuando hay solera en planta baja).
Colectores colgados
Los colectores colgados han de tener una pendiente mínima del 1%.
Este tipo de colector suele instalarse en espacios donde la tubería queda suspendida bajo el forjado o en el techo de un sótano. Su trazado debe facilitar los trabajos de mantenimiento, reparación o reposición de elementos.
Colectores enterrados
Los colectores enterrados han de tener una pendiente mínima del 2%.
Estos colectores también se han de dimensionar en función de la pendiente y el caudal que reciben, lo que se establece en la tabla 4.5 del CTE DB-HS 5.
Hemos de tener en cuenta que si el colector está enterrado, al menos tendrá que tener un 2% de pendiente, tenga el diámetro que tenga.
En el recorrido entre el baño y la cámara de alcantarillado la tubería debe ir bajo tierra en una cama de arena, la cual permite mantener la pendiente adecuada.
Pendiente máxima en una tubería de alcantarillado
En las reglas generales de la red de pequeña evacuación se contemplan pendientes de hasta el 5% para fregaderos, lavaderos, lavabos y bidés dotados con sifón individual. Para las derivaciones que acometen al bote sifónico, el intervalo indicado llega hasta el 4%.
Sin embargo, la pendiente máxima no debe analizarse de manera aislada. El CTE DB-HS5 establece el diámetro necesario en función de la pendiente y el caudal que viene por cada colector. Por ello, una inclinación mayor puede exigir revisar el diámetro, el caudal, la velocidad de circulación, la disposición de los aparatos y la geometría completa del trazado.
En la red de pequeña evacuación de aguas pluviales, el número de puntos de recogida debe ser suficiente para que no haya desniveles mayores que 150 mm y pendientes máximas del 0,5 %, y para evitar una sobrecarga excesiva de la cubierta.
La referencia al 0,5% en este caso corresponde a la pendiente máxima de las superficies de cubierta hacia los puntos de recogida, no a una pendiente máxima universal aplicable a todas las tuberías de alcantarillado.
Alcantarillado de aguas pluviales
Hasta ahora hemos estado hablando de recogida de aguas residuales, pero ¿qué pasa con las aguas pluviales?
Las aguas pluviales se pueden recoger de dos formas: mediante canalones (normalmente en cubiertas inclinadas) o mediante sumideros (normalmente en cubiertas planas). También existen otros sistemas más como las canaletas (usadas en urbanización, entradas de edificios, etc.), los rebosaderos o los tubos de drenaje.
Canalones
Los canalones son tubos abiertos que se utilizan para recoger las aguas de un faldón en una cubierta inclinada y llevarla a una bajante.
¿Los canalones han de tener pendiente? Aunque tradicionalmente se han hecho muchos canalones sin pendiente y aún se siguen haciendo, el CTE obliga a dotar de pendiente a los canalones.
En este caso, es el CTE DB-HS 1 el que establece, en sus condiciones de diseño, lo siguiente:
- Los canalones deben disponerse con una pendiente hacia el desagüe del 1% como mínimo.
El CTE DB-HS 5, sin embargo, establece en la tabla 4.7 unas condiciones para el dimensionado de los canalones, en las que se aceptan en algunos casos pendientes del 0,5%.
Si queremos cumplir ambos apartados, será necesario darle una inclinación mínima a los canalones del 1% y calcular en función del diámetro del canalón y la superficie de agua recogida por este si hacen falta pendientes mayores.
Red de pequeña evacuación de aguas pluviales
Entendemos como red de pequeña evacuación de aguas pluviales las tuberías de saneamiento que van desde los sumideros (o calderetas o cazoletas) de las cubiertas planas hasta las bajantes.
El CTE DB-HS 5 establece lo siguiente:
- El número de puntos de recogida debe ser suficiente para que no haya desniveles mayores que 150 mm y pendientes máximas del 0,5 %, y para evitar una sobrecarga excesiva de la cubierta.
Es decir, esta red de evacuación es la más permisiva con respecto a las pendientes, pues se pueden alcanzar pendientes de tan solo el 0,5% sin mayores restricciones.
Colectores de aguas pluviales
Los colectores de aguas pluviales, al igual que los de residuales, también se dimensionan en función de su pendiente y del caudal, en este caso calculado en función de la superficie de agua que recogen.
Esto se establece en la tabla 4.9 del CTE DB-HS 5.
Como vemos, la pendiente mínima de estos colectores, al igual que los de aguas residuales, es del 1%.
Tubos de drenaje
Los tubos de drenaje son aquellos que se colocan en el perímetro de un muro enterrado para recoger el agua que proviene del terreno.
La pendiente mínima de un tubo de drenaje, según el CTE DB-HS 1 es de un 0,3%.
Canaletas de recogida
Las canaletas son piezas lineales para recoger el agua de una superficie sensiblemente plana, similares a los canalones pero empotradas en el terreno o en una superficie construida plana.
La pendiente de las canaletas en general no viene regulada en el CTE, pero lo que si viene regulado son las canaletas de recogida.
Estas tienen la peculiaridad de que recogen el agua de un muro parcialmente estanco, es decir, un muro de doble hoja con cámara.
La pendiente de este tipo de canaletas viene recogida en el CTE DB-HS 1:
- La pendiente mínima de una canaleta de recogida es del 5%.
Elementos básicos de una instalación domiciliaria
Las instalaciones sanitarias tienen por finalidad conducir fluidos (Agua Potable) para ser utilizados en las edificaciones y residuos para extraerlos (aguas servidas) de las mismas.
Estas instalaciones atienden necesidades del ser humano, como son el agua potable para la preparación de alimentos, el aseo personal y la limpieza del hogar, eliminando desechos orgánicos, etc.
En este caso, son del tipo domiciliario, donde se consideran los aparatos sanitarios de uso privado.
El proyecto debe considerar la durabilidad y economía en toda la vivienda, así como las diferencias de altura, entre otros.
Conociendo estos datos se logrará un correcto dimensionamiento de las tuberías y accesorios de la vivienda.
La red primaria es la que recibe las aguas negras provenientes de WC, lavaplatos.
La red secundaria es la que recibe las aguas grises provenientes de baño tina, baño ducha, lavatorios.
La red de ventilación es aquella que ventila la red primaria para evitar efectos de jeringa.
La ventilación de las tuberías es especialmente importante en los sistemas de evacuación, ya que contribuye a conservar los cierres hidráulicos y a impedir que los malos olores lleguen a la edificación.
Este tubo debe salir en algún punto de la construcción por la techumbre hacia el exterior.
Diseño del recorrido de las tuberías
Consiste en delinear el recorrido de las tuberías desde la conexión domiciliaria hasta cada uno de los ambientes que contienen servicios sanitarios.
En lo posible debe evitarse cruzar elementos estructurales.
Las instalaciones sanitarias deben ubicarse de tal manera que no comprometan los elementos estructurales.
En cuanto a la ubicación de las instalaciones con la relación a la estructura, por lo general suele preferirse el empotramiento en muros y losas.
El trazado debe dejar acceso suficiente para efectuar trabajos de mantenimiento y reparación o reposición de elementos. Las cámaras, registros y puntos de inspección deben ubicarse en todos aquellos puntos que sea necesario para la accesibilidad y prueba de los conductos.
Las cámaras domiciliarias se ubicarán en patios o sitios completamente ventilados.
La conexión de desagüe a la red pública se realiza mediante caja de albañilería o buzón de dimensiones y de profundidad apropiada.
La conexión entre el baño y la cámara debe ejecutarse respetando el desnivel calculado para conservar la pendiente durante todo el recorrido.
Construcción de un baño y conexión al alcantarillado
¡Construye un nuevo baño en casa! Para hacerlo hay que tener algunos conocimientos básicos de alcantarillado domiciliario, porque aunque se deje todo en manos de constructores o especialistas autorizados, más vale saber qué van a hacer, cuáles son las tareas más importantes, los requisitos a cumplir y qué papeles se necesitan para tener todo en regla.
Si es un baño nuevo (ampliación de la casa) te tienen que entregar un croquis con el diseño del baño y un listado de los artefactos que tendrá.
Si vas a construir otro baño en la casa, no es necesario hacer una cámara nueva.
Lo último que se hace en la construcción de un baño es la conexión con el alcantarillado.
En el recorrido entre el baño y la cámara de alcantarillado la tubería debe ir bajo tierra en una cama de arena, la cual permite mantener la pendiente adecuada.
Este kit de sifón y rebalse permite orientar la tubería del desagüe hasta llegar a su conexión con el alcantarillado.
Aplica bastante pegamento para PVC.
Adhesivo para tubería de PVC, sanitaria y conduit sujetas a una presión máxima de 6 kg/cm2.
Por su consistencia tiene muy bajo escurrimiento, y con su aplicador se utiliza fácilmente.
Al provocar una verdadera soldadura química consigue una unión perfecta, sin fugas y de gran resistencia.
Materiales y tuberías
Se pueden encontrar de los siguientes materiales:
- Hierro fundido: ya no se usan en instalaciones interiores por su alto costo y peso elevado.
- Plástico: PVC rígido para conducción de fluidos a presión SAP (Standard Americano Pesado).
- Plomo: para trampas y ciertos trabajos especiales.
- Plástico: PVC rígido SAL.
Estas tuberías se encuentran en diámetros de 2”, 3”, 4”, 6” y 8”; en longitudes de 3 m para diámetros hasta de 3” y 5 m para diámetros mayores.
Los materiales, artefactos, componentes, equipos y sistemas utilizados en las instalaciones domiciliarias de agua potable y alcantarillado de todo el país deberán ser autorizados por la Superintendencia.
Para lo anterior, deberán cumplir con los procedimientos de certificación de calidad dispuestos por la Superintendencia y realizados por organismos acreditados en el Sistema Nacional de Acreditación del Instituto Nacional de Normalización (INN).
Los materiales y los productos que se emplean en las instalaciones domiciliarias serán certificados en su calidad por los organismo de certificación acreditados ante el INN.

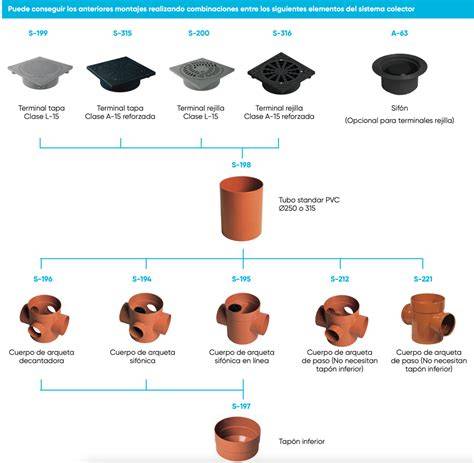

Inspección, limpieza y mantenimiento
Los elementos de la red deben quedar dispuestos de manera que sean accesibles para su revisión y limpieza.
Las cámaras deben quedar en lugar accesible.
No se aceptará instalar cámaras muebles o colgantes, las que se reemplazarán por registros.
Se instalarán registros en todos aquellos puntos que sea necesario para la accesibilidad y prueba de los conductos.
Las cámaras domiciliarias se ubicarán en patios o sitios completamente ventilados.
También pueden emplearse soluciones especiales, como doble tapa a otros, que impidan la salida de los gases.
Las tuberías deberán ser impermeables a los gases y líquidos.
Todo aparato de admisión tendrá un cierre hidráulico o sifón con carga mínima de 50 mm.
Los sifones deben impedir por completo la salida de gases, o conectarse a otro dispositivo que cumpla con dicha función.
El mantenimiento de las instalaciones domiciliarias de agua potable y de alcantarillado es de exclusiva responsabilidad y cargo del propietario del inmueble.
Consideraciones normativas y de proyecto
El Código Técnico de la Edificación, en su Documento Básico de Salubridad (HS) y más concretamente en el apartado HS 5 Evacuación de aguas recoge toda la reglamentación necesaria para proyectar el saneamiento de los edificios.
El proyecto de la instalación de fontanería y de saneamiento es parte del proyecto de ejecución de un edificio.
Como todo proyecto de instalaciones, puede ser realizado e incluso firmado por otro técnico diferente al proyectista principal, como por ejemplo un ingeniero industrial experto en instalaciones, otro arquitecto o cualquier otro técnico cualificado, aunque lo más habitual es que lo realice y lo firme el propio proyectista.
Los proyectos y construcción de instalaciones domiciliarias, incluyendo arranques, uniones domiciliarias, conexiones y empalmes, podrán ser ejecutados por ingenieros civiles, arquitectos, ingenieros de ejecución en obras sanitarias, ingenieros constructores, constructores civiles y, en general, por cualquier profesional de la construcción habilitado para ello por disposiciones legales y reglamentarias vigentes.
Previo a la elaboración de un proyecto de instalación domiciliaria y/o de red pública, el peticionario deberá solicitar el Certificado de Factibilidad de dación de servicio de agua potable o de alcantarillado, según corresponda.
Los certificados deberán expresar la factibilidad y, en caso necesario, las condiciones exigidas.
El diseño y construcción de las instalaciones domiciliarias de agua potable y alcantarillado, y los materiales, componentes, artefactos, equipos y sistemas utilizados en las instalaciones domiciliarias de los inmuebles, deberán cumplir con las Normas Chilenas Oficiales correspondientes.
Las redes privadas de distribución de agua potable o de recolección de aguas servidas, que se proyecten y construyan en vías privadas de circulación peatonal y/o vehicular o espacios de usos comunes al exterior de edificios y conjuntos habitacionales, deben cumplir con las condiciones técnicas de las redes públicas en conformidad a lo establecido en las normas chilenas NCh 691 y NCh 1105, respectivamente, y la NCh 1104.
El diámetro mínimo nominal de la unión domiciliaria será de 100 mm.
En casos especiales debidamente justificados, cuyo valor mínimo será de un 1%.
Las distancias mayores a 1 m técnicamente justificadas deberán quedar debidamente justificadas.
Esta conexión de desagüe a la red pública se realiza mediante caja de albañilería o buzón de dimensiones y de profundidad apropiada.
Cálculo de la red de saneamiento
Aunque existen programas para el cálculo de las instalaciones de saneamiento, la red de saneamiento se puede calcular de manera sencilla aplicando directamente el CTE DB-HS 5.
La instalación de saneamiento es una de las instalaciones más sencillas de la edificación, en comparación con otras como la electricidad o la climatización.
No existen normativas de desagües más allá del propio Código Técnico y las omnipresente normas UNE, por lo que es un campo conocido para los proyectistas.
La red debe dimensionarse considerando simultáneamente el diámetro, la pendiente y el caudal que circula por cada tramo.
Los colectores de aguas residuales se dimensionan en función de la pendiente y el caudal que reciben, lo que se establece en la tabla 4.5 del CTE DB-HS 5.
Los colectores de aguas pluviales también se dimensionan en función de su pendiente y del caudal, en este caso calculado en función de la superficie de agua que recogen.
La tabla 4.3 del CTE DB-HS5 establece el diámetro necesario en función de la pendiente y el caudal que viene por cada colector de la red de pequeña evacuación.
La tabla 4.9 del CTE DB-HS 5 establece las condiciones aplicables a los colectores de aguas pluviales.
Unidades de desagüe
El caudal se mide en UD (unidades de desagüe), en función del tipo de aparato o aparatos que acometen a la tubería, siendo el mínimo caudal posible el de un lavabo de uso privado, al que le corresponde 1 UD.
El número de unidades de desagüe permite relacionar los aparatos sanitarios conectados con el caudal probable que debe transportar cada tramo.
La pendiente, el diámetro y el número de unidades de desagüe deben analizarse conjuntamente, especialmente en instalaciones con varios aparatos o recorridos largos.
Errores habituales al ejecutar la pendiente
- Aplicar la misma pendiente a todos los tramos sin distinguir entre derivaciones, colectores, canalones y drenajes.
- Confundir la pendiente mínima de un colector enterrado con la de una derivación interior.
- Ignorar el diámetro de la tubería y el caudal previsto.
- Permitir tramos con contraflechas o puntos bajos donde pueda acumularse agua.
- Reducir la pendiente durante el relleno de una zanja.
- Colocar la tubería sin una cama de arena que ayude a conservar la inclinación.
- Omitir sifones o instalar simultáneamente un sifón individual y un bote sifónico.
- Dejar cámaras y registros sin acceso para revisión y limpieza.
- Cruzar elementos estructurales sin una solución técnica adecuada.
- Conectar la instalación a la red pública sin verificar la factibilidad y las condiciones exigidas.
Comprobación de la pendiente en obra
La pendiente debe verificarse antes de cerrar zanjas, revestir muros o cubrir falsos techos. El control debe realizarse sobre el recorrido completo y no únicamente sobre los extremos visibles.
En el recorrido entre el baño y la cámara de alcantarillado la tubería debe ir bajo tierra en una cama de arena, la cual permite mantener la pendiente adecuada.
Las cámaras y registros deben quedar ubicados en todos aquellos puntos que sea necesario para la accesibilidad y prueba de los conductos.
Las instalaciones sanitarias deben ubicarse de tal manera que no comprometan los elementos estructurales.
Una vez instalada la tubería, las uniones deben comprobarse para evitar fugas. En las tuberías de PVC, el adhesivo debe utilizarse de forma adecuada para conseguir una unión resistente y sin pérdidas.
¡Listo! Siguiendo estos pasos ya tendrás listo tu sistema de alcantarillado domiciliario.
