La indicación 31P en un tablero eléctrico no tiene un significado único y universal: su interpretación depende del fabricante, del esquema eléctrico y del tipo de tablero. En muchos casos, una combinación formada por un número y una letra identifica un componente, una posición, un circuito o una referencia dentro del plano eléctrico.
Para interpretar correctamente 31P, es necesario consultar las etiquetas del cuadro, el diagrama unifilar, la documentación de la instalación y la nomenclatura utilizada por el instalador. No debe confundirse automáticamente con el ICP, el IGA, el diferencial o los PIAs, ya que cada uno cumple una función diferente dentro de la instalación.
Qué es un tablero eléctrico
El cuadro eléctrico de tu vivienda es el panel de mandos de la corriente en tu casa y habitualmente se encuentra cerca de la puerta. Aunque coloquialmente todos lo conocemos como cuadro eléctrico, su nombre técnico es Cuadro General de Mando y Protección.
El cuadro eléctrico es el principal encargado de distribuir la energía y la potencia eléctrica de los diversos aparatos conectados. En una instalación doméstica, reúne los dispositivos que controlan, protegen y distribuyen la electricidad hacia los distintos circuitos de la vivienda.
En un tablero de distribución, las estructuras de distribución dividen y envían la energía a los dispositivos de protección de circuito derivado y luego a circuitos derivado para alimentar las cargas corriente abajo.
Cómo puede identificarse 31P
La referencia 31P puede aparecer impresa junto a un interruptor, una bornera, un conductor, un relé, un contactor, una protección o una conexión. El número puede señalar una posición o un circuito, mientras que la letra puede indicar una fase, una polaridad, un polo o una categoría definida por el esquema del fabricante.
Sin la leyenda correspondiente, no es posible determinar con seguridad qué componente representa 31P. El significado puede variar entre una vivienda, un tablero industrial, un cuadro de control o un equipo específico.
La referencia debe buscarse en los siguientes elementos:
- La etiqueta situada junto al componente.
- El esquema eléctrico del tablero.
- La documentación técnica de la instalación.
- La nomenclatura utilizada por el fabricante.
- Las identificaciones de los circuitos y electrodomésticos.
Conserva las etiquetas que indican el circuito o electrodoméstico que controla cada interruptor.

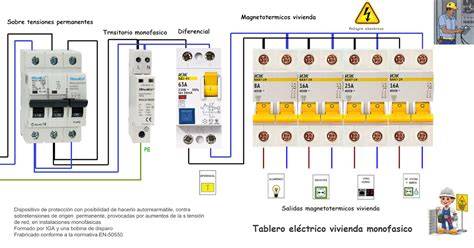

Elementos principales del cuadro eléctrico
ICP o Interruptor de Control de Potencia
Si el cuadro eléctrico tuviera un jefe, este sería el ICP o Interruptor de Control de Potencia.
En algunos casos el ICP está separado del resto de interruptores, con su propia tapa y precintado (cuando se trata de un cuadro antiguo sin sistema de telegestión).
Esto es para que no sea manipulado, cambiado o puenteado, ya que cualquiera de estas actuaciones sería un fraude.
IGA o Interruptor General Automático
El Interruptor General Automático es un elemento presente solamente en los cuadros de nueva instalación. Si tu cuadro eléctrico es antiguo, no lo verás allí.
El IGA es quien supervisa que no superes el máximo que soporta la instalación.
Es otro elemento cuya presencia es obligatoria en los cuadros eléctricos de nueva instalación para aumentar la seguridad.
PCS o protección contra sobretensiones
Estos picos de tensión pueden originarse, por ejemplo, si cae algún rayo durante una tormenta, y pueden ocasionar daños en los equipos, en la instalación e incluso en las propias personas.
Si el cuadro tiene más de 20 años, es aconsejable sustituirlo por uno que cumpla con la normativa actual, incluyendo elementos como el IGA y el PCS.
Interruptor diferencial
El Interruptor Diferencial es distinto a los demás. Se le reconoce fácilmente porque lleva consigo una palanca giratoria o, más usualmente, un pulsador.
Este elemento protege a la instalación contra las fugas de corriente evitando que nos llevemos un “chispazo” (o algo peor) si tocamos un electrodoméstico con algún cable suelto.
El diferencial (ID) protege a las personas frente a fugas de corriente. Si detecta que la electricidad se desvía hacia tierra, corta el suministro para evitar accidentes.
PIAs o magnetotérmicos
Estos interruptores controlan por separado la llegada de electricidad a los diferentes electrodomésticos y circuitos de la casa: lavadora, alumbrado, frigorífico, enchufes, etc.
Están siempre juntos. Son inseparables, como buenos hermanos, y si detectan un exceso de consumo en una parte de la vivienda, el interruptor determinado se desconecta automáticamente.
Los magnetotérmicos (PIAs) protegen los circuitos eléctricos frente a sobrecargas y cortocircuitos.
Diferencia entre 31P y los dispositivos de protección
La marca 31P no debe interpretarse por sí sola como el nombre de una protección eléctrica. El diferencial, el IGA, el ICP y los PIAs tienen funciones concretas, mientras que 31P puede ser una referencia de identificación dentro del tablero.
| Elemento | Función principal |
|---|---|
| ICP | Controla la potencia contratada. |
| IGA | Supervisa que no se supere el máximo que soporta la instalación. |
| Interruptor diferencial | Protege a las personas frente a fugas de corriente. |
| PIAs o magnetotérmicos | Protegen los circuitos eléctricos frente a sobrecargas y cortocircuitos. |
| 31P | Referencia cuyo significado depende del esquema, del fabricante y de la instalación. |
Qué hacer cuando aparece una referencia como 31P
De esta manera, cuando te quedes sin luz, lo primero que debes hacer es verificar tu cuadro eléctrico.
Mira si hay luz en las zonas comunes del edificio o pregunta a algún vecino. Si el corte afecta a más viviendas, puede deberse a una avería en la red general.
Abre el cuadro y observa qué interruptor ha saltado. El diferencial suele tener una palanca, mientras que los PIAs son interruptores individuales para cada circuito.
Sube el interruptor que haya saltado. Si vuelve a funcionar, el problema era puntual.
Desenchufa los dispositivos conectados en la zona afectada y vuelve a rearmar el interruptor. Conecta los aparatos uno a uno para detectar cuál provoca el corte.
Si ha saltado ICP sabrás que ha sido por consumir demasiada energía al mismo tiempo.
Para detectar qué ha sido puedes ir jugando con los PIAs para descubrir la zona. Una vez hecho esto, conecta uno a uno los aparatos hasta ver cuál es el que hace saltar al Diferencial.
Si el diferencial no se puede rearmar
Si el diferencial no se puede rearmar, es probable que haya una fuga de corriente activa.
Desconecta todos los aparatos eléctricos y prueba a subirlo. Si sigue sin funcionar, conecta los dispositivos uno a uno para localizar el que provoca el fallo.
Si no logras identificar la causa o el corte se repite, lo más recomendable es contactar con un electricista autorizado.
Cuándo revisar o ampliar el tablero
Se recomienda comprobar el cuadro eléctrico cada 5 años en viviendas particulares, o antes si hay cortes frecuentes, reformas o instalaciones nuevas.
Sí. Si vas a instalar nuevos electrodomésticos, aire acondicionado, placas solares o sistemas domóticos, puede que tu cuadro actual no tenga la capacidad suficiente.
Ampliarlo permite añadir nuevos circuitos protegidos y adaptar la instalación a tus necesidades.
Una instalación eléctrica segura es una instalación con determinados niveles de protección.
Esta protección se garantiza, en particular, durante el diseño de la instalación: puesta a tierra, instalación de dispositivos diferenciales, etc.
Pero también implica la elección de equipos eléctricos adaptados al entorno en el que se van a utilizar.
Identificación de componentes en un tablero de distribución
El cableado puede entrar directamente en la estructura principal o a través de una estructura de tracción separada.
Las estructuras de tracción se utilizan comúnmente en tableros de distribución de entrada de servicio.
En la mayoría de las instalaciones, los tableros de distribución se montan cerca de una pared y solo son accesibles desde el frente.
Si es necesario, se puede construir el tablero de distribución de forma tal de permitir el acceso frontal y posterior.
Los componentes primarios de la estructura de un tablero de distribución son el bastidor, el bus, los dispositivos de protección de sobrecorriente, la instrumentación, los gabinetes y las cubiertas exteriores.
El bastidor del tablero de distribución es el esqueleto metálico que aloja todos los demás componentes.
El bus, que es de cobre o aluminio, está montado dentro de este bastidor.
El bus distribuye energía desde los conductores de los cables de entrada a los dispositivos del circuito derivado.
El bus horizontal distribuye la energía a cada sección del tablero de distribución.
💡💡Lectura de DIAGRAMAS ELECTRICOS INDUSTRIALES TIPS Y TRUCOS
Grados de protección del equipo eléctrico
El IP de un equipo (enchufe, interruptor, luminaria, caja de derivación, caja eléctrica, etc.) designa el nivel de protección del equipo contra la introducción de cuerpos extraños sólidos y líquidos en el interior de su envolvente.
El índice IK corresponde al grado de protección contra los choques mecánicos.
Estos índices no explican necesariamente la referencia 31P, pero pueden aparecer junto a otras identificaciones técnicas del tablero o de los equipos instalados en él.
Cuándo solicitar ayuda profesional
Si no logras identificar la causa o el corte se repite, lo más recomendable es contactar con un electricista autorizado.
La intervención profesional es especialmente importante cuando la referencia 31P está asociada a cableado, bornes, protecciones, circuitos de potencia o componentes cuya función no aparece claramente en la documentación.
No se debe manipular, cambiar o puentear un ICP precintado.
