Los andamios son herramientas fundamentales en la construcción y remodelación de edificios, ya que proporcionan una plataforma segura y estable para que los trabajadores realicen su trabajo en alturas elevadas.
Las plataformas para andamios son elementos auxiliares que apoyan al operario cuando se encuentra realizando un trabajo en lo alto del andamio. Las plataformas son perfectas para alturas moderadas y proporcionan un amplio espacio de trabajo. Aportan al trabajador una gran estabilidad y firmeza, respetando todas las medidas de seguridad.
La unión de plataformas con andamios depende del sistema utilizado, de la configuración de la estructura y de las especificaciones del fabricante. Antes de elegir una solución, es necesario identificar los componentes del andamio, el tipo de plataforma y los elementos destinados a fijarla, nivelarla y proteger sus bordes.
Qué es la unión de plataformas con andamios
Este tipo de andamio sirve para sustentar una plataforma de trabajo que, en general, suele ser de metal.
Las plataformas son elementos horizontales que proporcionan una superficie de trabajo segura y estable para los operarios.
En los sistemas europeos, las plataformas metálicas se colocan horizontalmente entre los marcos y pórticos del andamio y proporcionan una base estable y segura.
En los andamios multidireccionales, las plataformas se colocan horizontalmente sobre los largueros del andamio multidireccional y brindan una base estable y segura para el desplazamiento de los trabajadores y el acceso a diferentes niveles.
La unión debe garantizar que la plataforma permanezca correctamente apoyada, que la carga se distribuya sobre los elementos portantes y que el conjunto conserve la estabilidad prevista durante el uso.
Elementos comunes del andamio
Antes de adentrarnos en los detalles específicos de cada tipo de andamio, es fundamental comprender los componentes que son comunes a la mayoría de estas estructuras.
Cuerpo del andamio
El cuerpo del andamio es la estructura principal que proporciona estabilidad y soporte. Está compuesto por una combinación de elementos como barras verticales, diagonales y marcos.
El cuerpo de andamio se refiere a la estructura básica que proporciona estabilidad y soporte para los elementos auxiliares de un andamio.
Compuesto por varios elementos esenciales, forma la base sólida sobre la cual se monta toda la estructura.
Barras, diagonales y marcos
Las barras y diagonales son barras diseñadas para brindar estabilidad al andamio.
Los marcos son barras verticales que delimitan las dimensiones del andamio.
Placas de base y husillos
Las placas de base son elementos fundamentales que se encuentran en la parte inferior del andamio.
Estas placas proporcionan un punto de apoyo sólido y nivelado para la estructura.
El husillo se utiliza para la nivelación y fijación del andamio en el terreno.
Placas, soportes y ruedas
Estos elementos forman la base del cuerpo de andamio y pueden ser tanto fijos, como las placas, como móviles, como las ruedas.
En algunos andamios, especialmente en aquellos que son móviles, se utilizan ruedas para facilitar su desplazamiento.
Estas ruedas permiten mover el andamio con mayor facilidad, lo que resulta especialmente útil en proyectos donde se requiere movilidad frecuente.
Estos andamios están diseñados para desplazarse manualmente sobre terrenos firmes y nivelados.
Barandillas y rodapiés
Las barandillas son elementos de seguridad que se instalan en los bordes de las plataformas del andamio.
Los rodapiés se instalan en los costados del andamio europeo para evitar la caída de pequeños objetos desde la plataforma de trabajo.
Plataformas
Las plataformas son las superficies de trabajo donde los obreros se paran para realizar sus tareas.
Estas partes genéricas del andamio son fundamentales para garantizar la estabilidad, seguridad y funcionalidad de la estructura.
Tipos de andamio y formas de unión de las plataformas
Cuando se trata de andamios, es importante tener en cuenta que hay diferentes tipos, cada uno diseñado para adaptarse a necesidades y situaciones específicas.
Cada tipo de andamio tiene sus propias características y, por lo tanto, está compuesto por diferentes partes y componentes.
A continuación, analizaremos las partes de los andamios más comunes en función de su tipo.
Andamio tradicional de crucetas
El andamio tradicional de crucetas es uno de los tipos más comunes y ampliamente utilizados.
Los marcos son las barras verticales que sostienen todo el andamio y determinan su altura.
Las placas base se colocan en la base de los montantes verticales y proporcionan estabilidad al andamio.
Los tablones o plataformas son las superficies de trabajo donde los obreros se paran y realizan sus tareas.
La unión de la plataforma con este tipo de andamio se basa en su colocación sobre los apoyos horizontales previstos por el sistema, manteniendo una superficie estable y correctamente asegurada.
Andamio europeo o tubular
Los tipos de andamios tubulares, también llamados andamios Europeos o unidireccionales, constituyen la estructura comúnmente más utilizada en obras sobre paramentos de fachada rectas y simple que no tienen rosetas, o otro sistema de unión, para acometer barras en ángulos diferentes.
Los marcos son los componentes principales del andamio europeo.
Están fabricados en acero de alta calidad y se unen entre sí para formar la estructura.
Los tubos con abrazadera se utilizan para unir los marcos y pórticos del andamio europeo.
Las diagonales son barras diagonales que se conectan a los marcos y pórticos del andamio.
Las barras horizontales se utilizan para unir los marcos y pórticos del andamio en sentido horizontal.

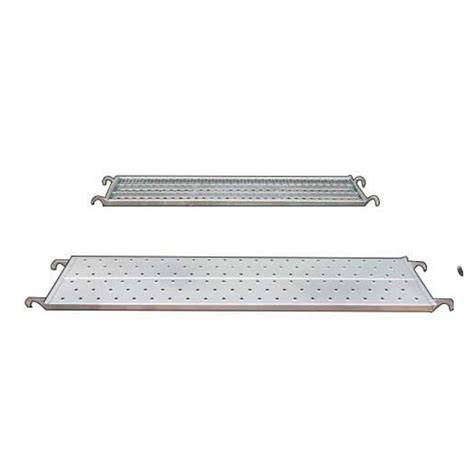

Las plataformas metálicas son las superficies de trabajo donde los obreros se paran para realizar sus tareas.
Se colocan horizontalmente entre los marcos y pórticos del andamio y proporcionan una base estable y segura.
Las barandillas laterales se instalan en los extremos de cada planta del andamio europeo.
Los pies de barandilla doble se utilizan para la fijación de las barandillas laterales en los extremos del andamio europeo.
Las ampliaplataformas son extensiones adicionales que se pueden agregar a las plataformas metálicas del andamio europeo.
La unión de plataformas con andamios europeos puede complementarse con ampliaplataformas cuando es necesario aumentar la superficie disponible de trabajo, siempre de acuerdo con la configuración autorizada por el fabricante.
Las poleas se utilizan para facilitar el izaje de materiales o herramientas en el andamio europeo.
Es importante tener en cuenta que las dimensiones y configuraciones exactas de las partes del andamio europeo pueden variar según el fabricante y las especificaciones de la obra.
Andamio multidireccional modular
El andamio multidireccional destaca por su capacidad para adaptarse a superficies irregulares y ofrecer una mayor versatilidad en el montaje.
Tipos de andamios multidireccional metálico modular. Podríamos decir que es una estructura que se adapta a la fachada, por ejemplo, para utilizarlos en edificios con fachadas curvas o como un andamio de fachada estabilizador.
El andamio multidireccional se basa en elementos longitudinales, dejando ver un disco de unión cada 50 cm.
Este sistema permite el ensamblaje de todos los elementos de una manera más rígida y estable.
Rosetas o base collarín
Las rosetas son elementos clave en el andamio multidireccional, ya que permiten la unión y fijación de los componentes principales del andamio, como los largueros y las diagonales, a los postes verticales.
Estas rosetas tienen perforaciones que se alinean con las barras horizontales y diagonales, permitiendo su conexión de manera segura y estable.
Las rosetas garantizan la resistencia estructural del andamio y su capacidad para adaptarse a diferentes configuraciones y ángulos.
Montantes, diagonales y largueros
Los postes verticales son los elementos estructurales verticales del andamio.
Las diagonales son barras diagonales que se unen a los postes verticales mediante rosetas.
Estas diagonales brindan estabilidad y rigidez al andamio, asegurando una estructura resistente durante el montaje.
Los largueros son barras horizontales que se conectan a los postes verticales mediante rosetas.
Plataformas y escaleras
Las plataformas son las superficies de trabajo donde los obreros se paran para realizar sus tareas.
Las escaleras son elementos esenciales para permitir el acceso a las diferentes plataformas del andamio multidireccional.
Pueden ser portátiles y se instalan según sea necesario.
Es importante tener en cuenta que las dimensiones y configuraciones exactas de las partes del andamio multidireccional pueden variar según el fabricante y las especificaciones de la obra.
Torres de andamio
En el caso de las torres de andamio, las partes principales son muy similares a las de los andamios anteriores, aunque cada modelo y fabricante tiene sus características.
Generalmente estos andamios están compuestos por diagonales, marcos, plataformas, placas soportes y ruedas.
La unión de las plataformas debe conservar la estabilidad de la torre y respetar las condiciones de uso previstas para las ruedas, las placas soportes y el terreno.
Andamio colgante
El andamio colgante se utiliza en trabajos que requieren acceso a alturas significativas.
La plataforma suspendida es la plataforma donde los trabajadores se paran y realizan su trabajo.
Los ganchos de suspensión se enganchan en la parte superior del edificio o estructura y sostienen la plataforma suspendida.
Los cables de suspensión se utilizan para sostener la plataforma suspendida y permitir su movimiento vertical.
Para garantizar la seguridad de los trabajadores en un andamio colgante, se utilizan dispositivos como arneses, cuerdas de seguridad y sistemas anticaídas.
En este caso, la unión de la plataforma con el sistema suspendido depende de los ganchos, cables y dispositivos específicos del equipo.
Plataformas para andamios
Los andamios van acompañados de muchos otros elementos auxiliares que ayudan al trabajador a desarrollar de una forma eficaz su trabajo.
En esta ocasión, vamos a hablarte de los diferentes tipos de plataformas para andamios.
Plataforma step
En primer lugar, encontramos la que sería la plataforma para andamios más básica: la step.
Suele incluir una superficie antideslizante y soporta hasta casi 300 kg de carga.
Plataformas con peldaños
También podemos encontrar plataformas para andamios con diferente número de peldaños.
Según si tienen uno, dos o tres peldaños permitirán al trabajador llegar a lo más alto del edificio.
Su superficie suele ser amplia y su estructura suele soportar grandes cargas de peso.
Plataformas telescópicas
Por último, se encuentran las plataformas telescópicas.
Son las más ligeras y las más fáciles de transportar.

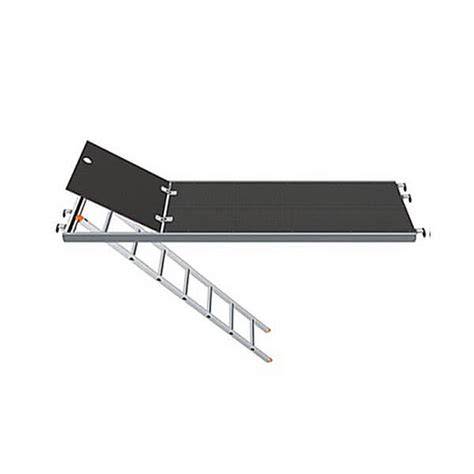

Plataformas con escalera y trampilla
Escaleras de aluminio y contrachapado en varios sistemas, tamaños y configuraciones.
Acceso fácil y sencillo al andamio.
La escalera está asegurada con un pestillo debajo de la plataforma.
Cómoda de transportar.
Las plataformas con escalera de menos de 2,57 m se entregan con una escalera independiente.
La trampilla se abre solo hasta 85°, cosa que permite que se cierre de forma automática y permanezca siempre cerrada evitando problemas de caídas involuntarias.
Fabricada con un tubo de Ø 48,3 mm, que asegura una fácil integración con el sistema de andamiaje, a través de grapas estándar.
Las escaleras están interconectadas mediante espitas y pernos.
Sistemas de unión y conexión
Uniones mediante cuña
La unión de cuña, por un lado, y el travesaño superior en forma de U del bastidor vertical, donde las plataformas del andamio se montan fácilmente, por el otro lado, hace que el sistema UNI-CONNECT sea fácil de usar y rápido de montar y desmontar.
Al mismo tiempo, estas son las características esenciales de seguridad del sistema.
La unión que proporciona la cuña, que es el elemento de unión entre el bastidor vertical, las diagonales y las barandillas, gracias a su inclinación especial y textura superficial, es segura y fuerte.
Las plataformas instaladas en el travesaño en U con 2 o 3 garras, dependiendo del ancho, contribuyen a la segura distribución de su propio peso y la carga de uso, creando un alto grado de arriostramiento en el sistema y asegurando una rígida unión entre los módulos de andamio.
El sistema de andamios UNI-CONNECT se puede utilizar como andamio de protección y protección de cubierta, y su utilización como cubierta de protección está probado según la regulación aplicable.
La amplia variedad de componentes proporcionan al sistema una alta flexibilidad que permite resolver con facilidad los trabajos más difíciles.
Uniones mediante abrazaderas y tubos
Los tubos con abrazadera se utilizan para unir los marcos y pórticos del andamio europeo.
Las conexiones entre tubos, marcos, diagonales y barras horizontales deben realizarse con los dispositivos previstos para el sistema y conforme a las recomendaciones del fabricante.
Uniones mediante rosetas
Las rosetas permiten la unión y fijación de los componentes principales del andamio, como los largueros y las diagonales, a los postes verticales.
Las perforaciones de las rosetas se alinean con las barras horizontales y diagonales, permitiendo su conexión de manera segura y estable.
Conexiones de los montantes
Las juntas en los montantes de los andamios conformes con TG20 deben realizarse mediante conexiones de manguito o de bloqueo de tubo.
Las juntas en los montantes deben estar escalonadas para que los montantes adyacentes no estén unidos dentro del mismo nivel de elevación.
Esto se consigue a menudo utilizando un patrón alterno al colocar los montantes para evitar que las juntas de los montantes se produzcan en el mismo nivel de elevación de forma adyacente.
Cuando se erige un andamio que puede sobresalir por encima de la altura de un edificio, deben evitarse las juntas en el andamio saliente para evitar que se “levante” debido a la elevación.
En estos casos y cuando se instalan andamios independientes, los montantes deben fijarse entre sí para evitar que esto ocurra.
Por ejemplo, mediante empalmes.
Apoyo, nivelación y estabilización
El montaje de una plataforma sobre un andamio comienza con una base capaz de transmitir las cargas al terreno de forma estable.
Las placas de base proporcionan un punto de apoyo sólido y nivelado para la estructura.
El husillo se utiliza para la nivelación y fijación del andamio en el terreno.
Evidentemente, una de las condiciones principales es un amarre contundente con puntos de anclaje fijo sobre la fachada del edificio en obra o su propia estructura.
Entre los sistemas de amarre se encuentran los amarres por tacos expandidos y el amarre por estampación.
El andamiaje de obra no siempre soporta todo lo que queramos, hay que tener en cuenta que trabajan según unas cargas específicas que vendrán designadas por los fabricantes cumpliendo la normativa de rigor.
Los criterios de clasificación, de homologación y designación según normativa Europea se centra en sus cargas.
Según las Normas UNE-EN 12810 y UNE-EN 12811 se detallan en las tablas 1 y 3.
La carga de servicio puede ser 2, 3, 4, 5 y 6 de acuerdo con la tabla 3 de la norma UNE-EN 12811-1:2003.
La normativa en España es designada por el Real Decreto 2177/2004.
Montaje de plataformas y andamios
El montaje adecuado del andamio es esencial para garantizar la seguridad y estabilidad durante los trabajos en altura.
1. Conocer las recomendaciones del fabricante
Antes de comenzar el montaje, lee detenidamente las instrucciones y recomendaciones proporcionadas por el fabricante del andamio.
Cada tipo de andamio puede tener requisitos específicos, por lo que es esencial leer y comprender las recomendaciones antes de comenzar el montaje.
2. Familiarizarse con las partes
Asegúrate de conocer todas las partes del andamio, tanto las principales como las de seguridad.
Esto incluye postes, diagonales, largueros, plataformas, escaleras, barandillas y otros elementos específicos de cada tipo de andamio.
3. Verificar la integridad de los componentes
Antes de comenzar el montaje, inspecciona todas las partes del andamio para asegurarte de que estén en buenas condiciones.
Es interesante conocer las dimensiones y peso de los elementos de un andamiaje.
Elementos como largueros, vigas, plataformas, barras, marcos, escaleras, pies verticales, etc., son numerosos.
4. Seguir un orden lógico
El montaje del andamio generalmente se realiza siguiendo un orden lógico.
Esto puede implicar comenzar por la base, ensamblar los elementos principales y luego agregar las partes de seguridad.
5. Asegurar las conexiones
Durante el montaje, presta especial atención a las conexiones entre las partes del andamio.
Asegúrate de que estén bien ajustadas, utilizando los dispositivos de fijación adecuados según las recomendaciones del fabricante.
6. Instalar las partes de seguridad
No descuides la instalación de las partes de seguridad del andamio.
Esto puede incluir barandillas, rodapiés, plataformas antideslizantes y dispositivos de protección contra caídas.
7. Encargar el montaje a personal capacitado
Recuerda que el montaje del andamio debe ser realizado por personal capacitado, siguiendo las indicaciones del fabricante y cumpliendo con las normativas de seguridad vigentes.
Riesgos relacionados con la unión de plataformas
El andamio como estructura auxiliar en una construcción debe poseer ciertas características que ayuden a garantizar la seguridad, tanto del obrero que labora sobre él, como del transeúnte.
- Caídas a distancia desde los diferentes niveles.
- Posible desplome de la estructura.
- Caída de materiales sobre bienes o los propios operarios.
- Caídas de operarios al mismo nivel.
- Sobreesfuerzo en el trabajo de montaje y desmontaje.
La idoneidad en la seguridad se debe mucho a la calidad de los materiales usados, el montaje realizado y el diseño en el caso particular.
Usos y clasificación de los andamios
Toda obra o construcción que se precie necesita una estructura de andamiaje provisional.
Los andamios son esenciales para garantizar la seguridad y eficiencia en cualquier proyecto de edificación.
Estas estructuras temporales ofrecen soporte y acceso a alturas elevadas en construcción.
- Andamio de trabajo.
- Andamio de seguridad.
- Andamio de servicio.
- Andamio de uso público.
- Cimbras, apeos, apuntalamientos.
- Cerramientos cubiertos.
- Otras estructuras.
- Las no contenidas en los conceptos anteriores.
Una vez que hemos visto de forma general las posibles utilidades y funcionalidades, es posible seleccionar el sistema más adecuado para la obra y definir la forma de unión de sus plataformas.
Andamio de doble pie derecho simple
Es utilizado en trabajos pequeños y de poca altura y comprende la estructura más simple con materiales de madera y aluminio-acero.
Andamio tubular europeo
Es la estructura comúnmente más utilizada en obras sobre paramentos de fachada rectas y simples.
Andamio multidireccional metálico modular
Es una estructura que se adapta a la fachada, por ejemplo, para utilizarla en edificios con fachadas curvas o como un andamio de fachada estabilizador.
Documentación y planificación
Hay que tener en cuenta que no solo está la parte física, sino que también existen una serie de documentos y actas de obra que deberemos ir cumplimentando en todo el proceso.
Entre ellos se encuentra el plan de montaje, utilización y desmontaje con sus descripciones técnicas.
- Planos.
- Instrumentos, maquinaria y herramientas de montaje.
- Las secuencias de montaje, uso y desmontaje.
- Materiales utilizados y sus certificados.
- Normas generales de seguridad.
Para el sector profesional, las grandes empresas de andamiaje ya ofrecen catálogos especializados ante obras complejas.
Sabemos que mucha gente ya trabaja directamente con BIM en sus proyectos cuando maneja Revit.
Compra, alquiler e inspección
El mercado ofrece gran variedad de tipos de andamios.
Para el usuario normal, tenemos algunas opciones válidas.
Desde elegir equipos nuevos en tiendas como Leroy Merlin, Bricomart, Brico Depot y Bauhaus, hasta intentar buscar uno de segunda mano, usado, o de alquiler.
En Leroy Merlin siempre tienen alguna oferta.
Si al final optas por alguna solución, no compres barato.
Y si es de segunda mano, revísalo a fondo.
En Chile Remates tenemos stock inmediato de maquinaria, herramientas y materiales de construcción, entre otros, con entrega en el día.
RÁPIDO - SEGURO - VERSÁTIL.
Accede a documentación adicional sobre los productos como folletos, certificaciones, catálogos de gamas de productos, animaciones de vídeo y manuales de montaje en el Centro de descargas.
¿No sabes qué tipo de plataforma para andamios es mejor para tu obra? Contacta con nosotros y te asesoraremos y proporcionaremos toda la información que necesites.
Andamios certificados - Paso a paso montaje básico andamio multidireccional
tags: #union #de #plataformas #con #andamios
