El aislamiento térmico de chimeneas es fundamental para asegurar la seguridad, eficiencia energética y durabilidad de cualquier espacio que cuente con un sistema de calefacción a leña o similar. Escoger los materiales adecuados permite minimizar el riesgo de sobrecalentamiento y garantizar que el calor se conserve dentro del espacio de forma segura y eficiente.
Los tubos de escape de los productos de combustión se someten a pruebas extremas asociadas a la exposición a sustancias químicamente activas, cambios de temperatura y humedad. La eficiencia de la caldera y la seguridad de todo el edificio dependen del aislamiento de la chimenea realizado de manera competente.
Por qué es necesario aislar los conductos de una chimenea
En ausencia de aislamiento térmico de alta calidad, la chimenea colapsa rápidamente bajo la influencia de varios factores.
- La combustión del combustible va acompañada de una gran cantidad de calor, que actúa sobre las paredes del ramal. Si no están protegidos por aislamiento, se forma condensación en la superficie interior. La humedad se absorbe en el ladrillo y las costuras, se expande cuando se congela y rasga la mampostería.
- La creosota depositada en las tuberías se disuelve con agua y se convierte en una sustancia químicamente activa con un mayor nivel de acidez. La solución es corrosiva para el metal y puede erosionarlo completamente en una sola temporada. Incluso el acero inoxidable no puede resistir una sustancia tan cáustica.
- Una capa aceitosa densa se acumula gradualmente en las paredes de la tubería, superponiendo gradualmente su sección transversal, hasta que se cierra por completo. La falta de tracción está plagada de intoxicación por monóxido de carbono de los residentes.
- La salida de gas que atraviesa el techo calienta el techo y las vigas. Existe una alta probabilidad de incendio, especialmente cuando los depósitos acumulados en la tubería se inflaman.
El hollín, que se disuelve en el condensado, tiene un alto nivel de acidez, por lo que destruye la chimenea. El uso de aislamiento moderno para las tuberías de las chimeneas minimiza el riesgo de incendio y asegura un funcionamiento más eficiente del sistema de calefacción.
Beneficios del aislamiento térmico de chimeneas
El aislamiento reduce el riesgo de incendio debido a los depósitos de hollín. Una construcción de alta calidad funciona sin problemas y sin complicaciones.
- No se acumula humedad en el conducto. Debido a esto, los elementos químicamente activos no permanecen en sus paredes, sino que vuelan libremente hacia la calle o se depositan en el filtro.
- La superficie interior de las tuberías permanece limpia y lisa. La tracción siempre es buena y estable. No es necesario llevar a cabo una limpieza del canal que requiere mucho tiempo y polvo.
- El aislamiento de la chimenea bloquea el paso del calor. Las paredes exteriores permanecen frías, lo que ayuda a preservar la integridad del material del techo, eliminando el riesgo de incendio.
- Se incrementa la eficiencia energética del horno. La energía no se usa para evaporar la humedad y quemar los depósitos. El consumo de combustible se reduce tanto si se utiliza gas, madera o carbón.
- El aislamiento proporciona estabilidad adicional a la carretera. El aislamiento térmico para las tuberías de la chimenea sirve como marco adicional, protegiendo el conducto de la carga del viento.
Requisitos del material aislante
La elección del material para el aislamiento de la chimenea debe abordarse cuidadosamente, prestando atención a cada detalle. La construcción está diseñada para un funcionamiento prolongado, por lo que es necesario tener en cuenta todos los matices durante la planificación y la instalación.
El aislamiento debe cumplir los siguientes requisitos:
- incombustible;
- delgado;
- resistente al calor;
- impermeable a la humedad;
- durable;
- biológicamente inerte;
- fácil de usar;
- fácil;
- conservando su forma y volumen;
- amigable con el medio ambiente.
Los materiales requeridos se producen en forma de losas y esteras, rollos, láminas y formas sueltas.
Principales materiales para aislar chimeneas

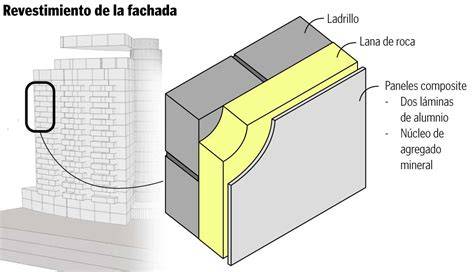

Lana de roca y lana de basalto
La lana mineral de piedra se considera el mejor aislante térmico, que tiene un conjunto completo de características técnicas necesarias para la construcción de sistemas de hornos. El relleno mineral no es inflamable, retiene perfectamente el calor y es resistente a la descomposición y la humedad.
Uno de los productos más recomendados para el aislamiento térmico de chimeneas es la lana de roca Rockwool FireRock. Este material es especialmente adecuado para aplicaciones de alta temperatura debido a sus características únicas:
- Alta resistencia al fuego: la lana de roca Rockwool FireRock soporta temperaturas extremas, manteniendo sus propiedades estructurales y garantizando un alto nivel de seguridad.
- Aislamiento acústico y térmico: además de su capacidad para aislar térmicamente, la lana de roca también ofrece un excelente aislamiento acústico, ideal para minimizar ruidos provenientes de la chimenea.
- Fácil instalación: su estructura permite una colocación rápida y sencilla, optimizando el tiempo y el esfuerzo en la instalación.
La desventaja de la lana de basalto es la selección de fibras pequeñas durante la instalación. Debe realizarse en equipo de protección para la piel, ojos y respiración.
Paneles de lana de roca FireRock
Una solución para el aislamiento térmico de chimeneas consiste en colocar los paneles aislantes de lana de roca Firerock 910 en la parte posterior del hogar y en el interior de la campana.
En la campana, permiten mantener una temperatura baja en el exterior de la campana aun en caso de que se produzca una elevación súbita de la temperatura, evitando fisuras en el revestimiento de la campana y permitiendo la protección de los objetos en contacto.
En el contracuerpo, actúan como barrera a las fuertes pérdidas térmicas del hogar. El panel FIREROCK 910.219 protege las paredes y evita los choques térmicos, por ejemplo después del encendido.
En los conductos, el revestimiento de aluminio protector a alta temperatura preserva el confort evitando la circulación de partículas provenientes de las paredes.
Los paneles FIREROCK 910.219 se cortan fácilmente y pueden instalarse en cualquier tipo de chimenea. La ligereza de los paneles permite una fácil colocación y una fácil fijación en el interior de la campana y tras el contracuerpo.
En rehabilitación, es una solución ideal para mejorar el rendimiento y el aislamiento térmico de chimeneas existentes. En obra nueva, es un sistema de aislamiento térmico ideal para la construcción de chimeneas domésticas.
Manta de fibra de vidrio con revestimiento de aluminio
La manta aislante térmica de Vitcas es una estera de fibra de vidrio con revestimiento de aluminio por una cara, diseñada para envolver tubos de salida de humos o conductos flexibles dentro de chimeneas.
Su función es mantener temperaturas elevadas en el interior del conducto, lo que mejora el tiro, reduce la condensación y prolonga la vida útil del revestimiento interior.
El revestimiento de aluminio ayuda a minimizar la pérdida de calor, facilita la conducción del calor hacia su destino final y refuerza la resistencia mecánica del material, evitando el deshilachado.
Esta manta es fácilmente recortable según la longitud requerida, lo que la hace apta para una gran variedad de necesidades de aislamiento térmico en chimeneas.
| Característica | Valor |
|---|---|
| Grupo de productos | Tejidos |
| Tamaño | 12mm x 1m |
| Color | Plata |
| Interior | Sí |
| Temperatura | 550°C / 1020°F |
| Fabricante | VITCAS |
| Espesor | 12 |
| Ancho | 1000 |
| Aislamiento | Sí |
| Material | Fibra de vidrio |
Paneles de fibra cerámica
Los paneles de fibra cerámica son otra opción popular en la protección térmica de chimeneas. Estos paneles cuentan con propiedades ignífugas y una excelente capacidad de aislamiento, soportando temperaturas de hasta 1,200 °C. Su instalación es adecuada en zonas donde el calor extremo requiere una protección extra.
Placas de vermiculita
La vermiculita es un mineral natural que, tras ser tratado, se convierte en un excelente aislante térmico. Las placas de vermiculita son especialmente útiles en aplicaciones de chimeneas por su resistencia al fuego y su capacidad para reflejar el calor.
Arcilla expandida
La arcilla expandida es un producto de la vulcanización de la arcilla, formado por bolas huecas de color marrón. Para lograr una mayor densidad, se vierte una mezcla de gránulos enteros y triturados en la abertura.
El relleno tiene baja conductividad térmica, pero es propenso a encogerse y absorber humedad. Se requiere una impermeabilización de alta calidad de las juntas de la cámara.
Poliestireno expandido
Es posible aislar tuberías con un material con una clase de inflamabilidad G2, que puede soportar el calentamiento hasta + 600 °C. Esta categoría incluye marcas de EPPS como penofol y penoplex.
La fijación del material a la plancha se realiza con la ayuda de pegamento refractario, y los huecos se sellan con tiras de adorno.
Penoizol
El penoizol es uno de los tipos de espuma de poliuretano con cero expansión secundaria. Después de la cocción, se vierte en una manga con una manga, donde se endurece durante 2-3 días.
La masa endurecida exteriormente se parece a la espuma plástica, pero la supera en cualidades aislantes y no se descompone cuando se calienta.
Yeso cerámico
El mortero se puede utilizar para relleno de interiores y decoración de exteriores. La sustancia curada tiene excelentes propiedades protectoras y es resistente al calor y la humedad.
Láminas de espuma de polietileno con aluminio
Estas láminas de espuma han sido diseñadas para maximizar el rendimiento en sistemas de aire acondicionado y ventilación. Fabricadas en espuma de polietileno expandido con una cara de aluminio, actúan como un aislante térmico de alto nivel, reduciendo la transferencia de calor y minimizando el ruido.
Su composición garantiza impermeabilidad, barrera de vapor y resistencia a la humedad, manteniéndose estables en un rango de temperaturas de -40 °C a 85 °C. El producto no solo es liviano y flexible, sino que también es imputrescible, anticorrosivo e inerte químicamente, sin desprender partículas.
Para chimeneas de leña deben utilizarse materiales aislantes térmicos resistentes a altas temperaturas. Una chimenea prendida genera elevadas temperaturas y, además de crear calor, genera radiación.
Aislamiento térmico y aislamiento reflectivo
En una chimenea se aíslan tanto el calor como la radiación.
Aislamiento del calor
Este tipo de aislantes dificulta que la temperatura de dos zonas se iguale. En el caso de las chimeneas, el aislante térmico se coloca de forma que el calor generado se quede en la vivienda y no se pierda hacia el exterior.
Un ejemplo de lo que aísla la lana de roca sería la temperatura interior y la temperatura exterior.
Aislamiento de la radiación
Los aislantes reflexivos rebotan un 98% de la radiación. La radiación, al tocar con una superficie, se transforma en calor.
En chimeneas, al haber calor y radiación, se usan materiales con propiedades aislantes térmicas resistentes a altas temperaturas combinados con aislantes reflexivos para la radiación generada.
Cómo aislar una chimenea paso a paso
No basta con elegir un buen aislamiento, también es necesario montar correctamente la chimenea. El aislamiento térmico debe aplicarse en una capa continua y uniforme, porque los huecos son puentes de calor que provocan condensación.
Aislamiento del cajón y la campana
En una chimenea es necesario aislar bien el cajón y el tubo. El cajón se suele construir de pladur o de obra. Las ventajas que presenta el pladur respecto a la obra son que dilata un poco y la pared no se romperá ni se agrietará.
El problema aparece cuando solo se ha aislado el cajón. Si no se quiere perder energía calorífica, es importante aislar también por detrás de la chimenea insertable con lana de roca y aislante reflexivo.
El calor generado por la chimenea insertable va hacia arriba. Por ello, se puede aislar con lana de roca y reflexivo para que el calor no se vaya por la pared de atrás y quede en la estancia que interesa.
En el techo también se coloca aislante térmico. El papel de plata que se ve es aislante reflexivo para la radiación generada.
Es muy importante poner este aislante también en la parte trasera de la chimenea, ya que en esta zona se crea radiación y, al no haber aislamiento, puede haber pérdidas de calor.

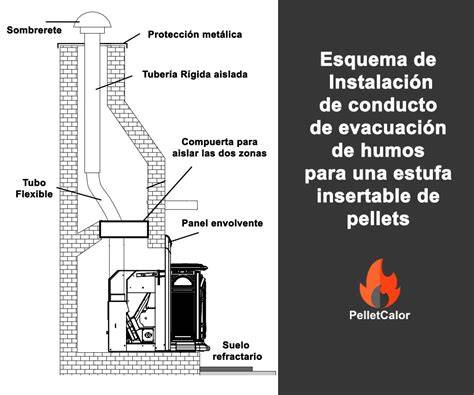

Aislamiento del tubo de la chimenea
Se considera que la mejor tecnología para aislar chimeneas es un cilindro de acero termoaislante relleno de material aislante. El producto consta de dos tubos de hierro de diferentes diámetros conectados entre sí, donde el más pequeño sirve como canal para la eliminación de productos de combustión y el superior sirve como valla para el aislamiento.
Para la fabricación se utiliza acero inoxidable resistente a altas temperaturas y estrés mecánico. Para reducir aún más la conductividad térmica, se enrolla un cordón de amianto en el exterior de la carcasa.
La tubería está conectada a la boquilla de la caldera del horno y sale a una altura de al menos 100 cm por encima del techo.
Al ser una chimenea con salida directa, lo mejor es seleccionar los tubos de doble pared, ya que tienen mayor resistencia a los cambios de clima y a las altas temperaturas.
El acoplamiento de tubos dobles debe realizarse de modo que la sección inferior entre en el zócalo del producto superior.
Instalación de paneles aislantes
- Colocar los paneles en la pared donde se instalará la estructura metálica en la que irá fijada la campana.
- Cortar los paneles a la medida deseada.
- Fijar los paneles en el interior de la campana y tras el contracuerpo.
Los paneles FIREROCK 910.219 se cortan fácilmente y pueden instalarse en cualquier tipo de chimenea. La ligereza de los paneles permite una fácil colocación y una fácil fijación.
Uso de manta aislante
La manta aislante térmica de Vitcas puede recortarse según la longitud requerida para envolver tubos de salida de humos o conductos flexibles dentro de chimeneas.
El revestimiento de aluminio debe quedar correctamente colocado para minimizar la pérdida de calor, facilitar la conducción del calor hacia su destino final y reforzar la resistencia mecánica del material.
Paso del conducto por el tejado
Los pasos para realizar el aislamiento cuando el tubo sale por el tejado dependen propiamente de la instalación de la chimenea. Es un procedimiento sencillo, tan solo hay que prestar atención a algunos detalles, como los materiales de fabricación del tubo o del techo.
La idea es rellenar el espacio que sobre con cemento de secado rápido y luego cubrirlo con pintura de caucho para mejor aislamiento.
Hay quienes prefieren construir un cañón de ladrillos en el techo, que es una buena opción igualmente.
El sombrerete es también un factor importante, ya que es el encargado de proteger los conductos de la lluvia.
Es imperativo instalar una visera. Este producto económico protege el canal de la suciedad, pájaros, animales pequeños y escombros.
Si el techo está revestido con un revestimiento combustible, se debe instalar un parachispas en el cabezal de la chimenea. También se instala un parachispas si el aislamiento no está diseñado para altas temperaturas.
Paso del conducto por la pared
El aislamiento del tubo de la chimenea que pasa por la pared es ligeramente diferente al que va en el techo. El primer paso es realizar el agujero y pasar el tubo por él.
En este caso en particular no hace falta colocar ningún aislante; es suficiente con el sellado a su alrededor. Para paredes hechas con ladrillo cerámico, panal, termoarcilla o tabicón ocurre lo mismo: son capaces de aguantar el calor del tubo sin problema.
En cambio, cuando las paredes son de madera, es fundamental tener especial cuidado, ya que la madera es combustible. Para este caso en particular, es necesario que el agujero sea unos centímetros más grande que el tubo y complementar esta área con doble capa aislada.
Precauciones durante la instalación
El aislamiento de la chimenea de bricolaje implica la aplicación de ciertos esfuerzos y el costo del esfuerzo y el dinero. Si se planea usar una caldera de gas para calentar la casa, su instalación, conexión y ajuste deben confiarse a especialistas.
- La capa de aislamiento debe ser lo suficientemente gruesa para bloquear de manera confiable el calor del horno.
- El aislamiento térmico debe aplicarse en una capa continua y uniforme.
- Los huecos deben evitarse porque forman puentes de calor y favorecen la condensación.
- Los materiales deben ser resistentes al fuego, soportar altas temperaturas y ser duraderos y fáciles de instalar.
- Durante la instalación de lana mineral se debe utilizar equipo de protección para la piel, los ojos y las vías respiratorias.
- El aislamiento debe seleccionarse según la zona de aplicación y la temperatura que debe soportar.
Aislar el tubo de la chimenea es un paso muy importante para cuidar de la seguridad del hogar y garantizar su buen funcionamiento por más tiempo.
Promat Lima Aislamiento Para Chimenea
Comprobación de pérdidas de calor
Una termografía permite ver exactamente dónde está instalada la chimenea. En una pared exterior se puede observar una zona roja cuando la temperatura es más elevada. En estos casos, la chimenea no está bien aislada y se pierde calor por la fachada.
Lo mejor sería contratar a un técnico para que hiciera un estudio y poder mejorar todos los puntos por los que se pierde calor.
