El anclaje Spider Glass Tech para piso de vidrio forma parte de los sistemas de sujeción puntual utilizados en proyectos arquitectónicos que buscan combinar transparencia, seguridad y una estructura visualmente ligera. El sistema Spider utiliza elementos en forma de araña y puntos de anclaje entre el vidrio para construir la estructura de la pared de vidrio.
Las arañas para fachadas en el ámbito del vidrio y el cerramiento son estructuras metálicas especializadas que despliegan una funcionalidad crucial en proyectos arquitectónicos. Las arañas, también conocidas como conectores de vidrio y sistemas y herrajes de fijación de fachadas de vidrio exterior anclado VEA., son elementos clave en sistemas de fachadas suspendidas que soportan paneles de vidrio, proporcionando estabilidad estructural y estética contemporánea.
Qué es un sistema Spider para vidrio
El sistema Spider es una solución arquitectónica innovadora utilizada en la construcción. El Sistema Spider utiliza un conjunto de conectores mecánicos que unen los paneles de vidrio a una estructura principal, que puede ser de acero o aluminio.
El soporte es provisto por conectores de estabilización como tensores, costillas de vidrio o pilares de acero, que se ubican adosados a la superficie de vidrio mediante herrajes estructurales llamados arañas.
Las hojas de cristal templado se fijan con rótulas a las arañas a través de orificios perforados en ellas, y a su vez las arañas mantienen unidos a los paneles de vidrio. Estos conectores permiten una distribución uniforme de las cargas, manteniendo la integridad estructural y evitando daños al vidrio.

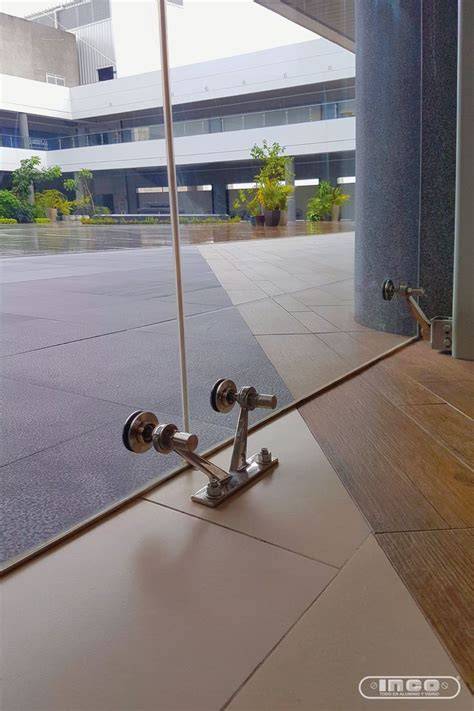

Anclaje Spider Glass Tech para piso de vidrio
En aplicaciones de piso de vidrio, el anclaje Spider permite unir los paneles transparentes con una estructura principal capaz de recibir las cargas del sistema. Para la realización del sistema, es necesario desarrollar un proyecto específico para definir el tipo y tamaño de la estructura principal de la araña a fijar.
El diseño debe considerar la posición relativa del vidrio, el uso del espacio, la circulación o permanencia de personas y las consecuencias derivadas de una eventual rotura. Por su posición relativa a los lugares de circulación o permanencia de personas y por las consecuencias derivadas de su rotura, se recomienda utilizar cristales de seguridad según el tamaño, ubicación y uso de cada elemento, los cuales pueden ser templados, laminados o templado laminado.
El sistema puede incorporar diferentes soluciones de soporte y fijación según las necesidades del proyecto:
- Tensores.
- Costillas de vidrio.
- Pilares de acero.
- Estructuras principales de acero o aluminio.
- Rótulas.
- Arañas para fachadas.
- Pernos para anclajes de arañas.
- Herrajes de acero inoxidable.
- Piezas de sujeción perimetral.
Componentes y herrajes del sistema
El diseño de las arañas permite la sujeción segura de los cristales, facilitando la creación de fachadas transparentes y ligeras. En el ámbito de los herrajes para vidrio estructural podemos encontrar también soportes, Fitings, Pulpos, Rótulas....
Arañas y conectores
Las arañas son elementos metálicos que mantienen unidos los paneles de vidrio y transmiten las cargas hacia la estructura principal. Spiders - Sistemas de arañas para muro cortina de vidrios templados: Sistemas completos para hacer todo tipo de fachadas y muro cortinas en acero inoxidable y vidrio templado.
Las arañas para fachadas cumplen una función de conexión y estabilización entre el vidrio y el soporte estructural. Arañas con aletas.
Rótulas y pernos
Las hojas de cristal templado se fijan con rótulas a las arañas a través de orificios perforados en ellas. Pernos para anclajes de arañas.
Según las necesidades del diseño, permite el uso de varios tornillos de fijación y bisagras planos o abisagrados.
Pernos, bisagras y puntos de giro
Pernios.
Bisagras. Cumplen la misma misión que los pernios, pero situados en un de los cantos largos de las puertas.
Puntos de Giro Altos. Son las piezas sobre las que giran los pernios altos y se sitúan en techos, cercos o montante (dintel de la puerta).
Puntos de Giro Bajos. Son aquellas piezas sobre las que giran los pernios bajos y se alojan en el suelo.
Elementos de cierre y unión
Cerraduras, cerraderos, topes y pestillos. Son aquellas piezas que permiten bloquear los volúmenes móviles.
Piezas de unión de lunas fijas. Son aquellas piezas que permiten unir entre si y fijar lunas que no tienen ningún movimiento o articulación.
Piezas de sujeción perimetral.
Vidrios de seguridad para pisos y fachadas
En el caso del diseño de fachadas es importante considerar factores de seguridad. Por su posición relativa a los lugares de circulación o permanencia de personas y por las consecuencias derivadas de su rotura, se recomienda utilizar cristales de seguridad según el tamaño, ubicación y uso de cada elemento, los cuales pueden ser templados, laminados o templado laminado.
Las Fachadas y Muros Cortina de Glasstech son sistemas aplicados en edificios de pequeña a gran envergadura. Proporcionan un completo cierre vidriado de la obra gruesa, cuyas características son relativas a cada proyecto y la imagen que se quiera lograr.
Las fachadas de cristal templado con arañas son de las más llamativas, funcionales y seguras. En Cristel, desarrollamos fachadas de cristal templado en sistemas con sujeción puntual y herrajes de acero inoxidable, ideales para permitir la visibilidad al interior o exterior.
Seguridad ante impactos y roturas
Seguridad: el uso de cristales de seguridad otorga mayor resistencia frente a impactos y roturas. En caso de quiebre, el comportamiento del cristal protege a las personas en zonas de tránsito o permanencia.
Los cristales utilizados están alineados con normas de seguridad y desempeño, asegurando que el proyecto esté protegido y certificado según las exigencias actuales de la Normativa Chilena.
Ventajas del anclaje puntual Spider
El sistema Spider permite construir soluciones de vidrio con una cantidad reducida de elementos visibles. Realizar fachadas completas de vidrio, con la consiguiente mejora en al aprovechamiento de la luz natural.
- Colocar piezas de vidrio de grandes dimensiones con un número reducido de fijaciones.
- Dar gran libertad a la hora de elegir la estructura portante.
- Aislamiento acústico.
- Control solar.
- Seguridad.
- Proporcionar transparencia, elementos de protección y paredes de vidrio estructural.
- Proporciona la máxima transparencia y brillo del diseño arquitectónico.
El concepto de vidrio suspendido se ha convertido en un posible elemento de expresividad arquitectónica, haciendo transparente el reflejo del vidrio a todos los puntos que sobresalen de la estructura o fachada.
En este sistema, el vidrio está suspendido y formado por sí mismo, creando la sensación de confusión espacial. Su sistema de fijación pretende resaltar la presencia de vidrio con características evanescentes.
El sistema también se puede utilizar en techos.
Muy adecuado para la presentación de temas de techo, suelo y pared.
Diseño, estructura y distribución de cargas
El Sistema Spider utiliza un conjunto de conectores mecánicos que unen los paneles de vidrio a una estructura principal, que puede ser de acero o aluminio. Estos conectores permiten una distribución uniforme de las cargas, manteniendo la integridad estructural y evitando daños al vidrio.
Para la realización del sistema, es necesario desarrollar un proyecto específico para definir el tipo y tamaño de la estructura principal de la araña a fijar.
La estructura de soporte puede organizarse mediante tensores, costillas de vidrio o pilares de acero. El sistema de soporte debe definirse de acuerdo con la configuración del vidrio, la geometría del proyecto y las exigencias de uso.
Dar gran libertad a la hora de elegir la estructura portante.
El sistema Spider usa elementos en forma de araña y puntos de anclaje entre el vidrio para construir la estructura de la pared de vidrio. Es por esta razón que no hay restricciones de diseño, el único límite es su imaginación.
Aplicaciones en fachadas, muros cortina, pisos y techos
Fachadas completas de vidrio
Las Fachadas y Muros Cortina de Glasstech son sistemas aplicados en edificios de pequeña a gran envergadura. Proporcionan un completo cierre vidriado de la obra gruesa, cuyas características son relativas a cada proyecto y la imagen que se quiera lograr.
Las fachadas de cristal templado con arañas son de las más llamativas, funcionales y seguras. El concepto de vidrio suspendido se ha convertido en un posible elemento de expresividad arquitectónica, haciendo transparente el reflejo del vidrio a todos los puntos que sobresalen de la estructura o fachada.
Muro cortina
Muro Cortina: Sistema instalado frente a losas que proporciona un cierre acristalado completo de la obra gruesa.
Las arañas para fachadas en el ámbito del vidrio y el cerramiento son estructuras metálicas especializadas que despliegan una funcionalidad crucial en proyectos arquitectónicos. Las arañas, también conocidas como conectores de vidrio y sistemas y herrajes de fijación de fachadas de vidrio exterior anclado VEA., son elementos clave en sistemas de fachadas suspendidas que soportan paneles de vidrio, proporcionando estabilidad estructural y estética contemporánea.
Sistema Cinta Ventana
Sistema Cinta Ventana: Sistema instalado entre losas. Permite un rápido cierre de recintos, puesto que cada piso es independiente entre sí. Se puede prescindir de la aplicación de cortafuegos entre losas, ya que no hay contacto entre los recintos
Fachada ventilada
Fachada Ventilada: Sistema de acristalamiento en doble piel sobre un muro cortina instalado, con ventajas como: El control de la temperatura y luz del edificio, moderniza la fachada sin intervenirla, protección de la piel interior del edificio de los agentes externos, posibilidad de hacer fachadas decorativas con cristal templado impreso.
Pisos y superficies horizontales
El sistema también se puede utilizar en techos.
Muy adecuado para la presentación de temas de techo, suelo y pared.
En las aplicaciones de piso de vidrio, la selección de cristales de seguridad y la definición del soporte deben responder al tamaño, ubicación y uso de cada elemento.
Fachadas curvas y soluciones especiales
Con la ayuda del sistema de bisagras, se pueden construir fachadas curvas con diferentes grados de curvatura.
La fachada permite múltiples usos en la estructura de la fachadas ligeras.
Según las necesidades del diseño, permite el uso de varios tornillos de fijación y bisagras planos o abisagrados.
Sistema Spider
Características de desempeño de los sistemas de vidrio
Alta resistencia y durabilidad
Alta resistencia y durabilidad: Los sistemas de fachada están diseñados para soportar cargas de viento, dilataciones térmicas y condiciones climáticas exigentes, manteniendo su integridad estructural a lo largo del tiempo.
Ahorro energético y control solar
Ahorro energético: Combinado con nuestros cristales especiales, puedes reducir el consumo en climatización, disminuir ganancias térmicas y mantener temperaturas más estables durante todo el año.
Mantenimiento eficiente
Mantenimiento eficiente: Los sistemas y cristales de alta calidad permiten un mantenimiento más simple, con superficies lisas, resistentes a la corrosión y preparadas para un uso intenso.
Aislamiento acústico
Aislamiento acústico.
Asesoría, fabricación e instalación
Ofrecemos asesoría en los procesos de diseño, producción, instalación y postventa.
En Cristel, desarrollamos fachadas de cristal templado en sistemas con sujeción puntual y herrajes de acero inoxidable, ideales para permitir la visibilidad al interior o exterior.
