Las tuberías de hierro fundido se han utilizado en plomería durante años debido a su resistencia. Sin embargo, incluso las tuberías más resistentes pueden desarrollar óxido, fugas y obstrucciones con el tiempo.
Una canería de hierro fundido tapada puede provocar desagües lentos, estancamientos, malos olores, gorgoteos y, en casos graves, filtraciones o daños estructurales. Detectar el problema a tiempo permite evitar reparaciones posteriores más costosas.
Qué es el fierro fundido y qué tipos existen
El hierro fundido se ha utilizado ampliamente durante cientos de años como material importante en campos de la ingeniería como el suministro de agua, el drenaje y el tratamiento de aguas residuales.
Su excelente durabilidad, su excelente resistencia a la corrosión y su gran capacidad para soportar presiones hacen que funcione bien en diversos entornos.
Las tuberías de hierro fundido suelen dividirse en dos categorías: tubos de fundición gris y tubos de fundición dúctil.
Los tubos de hierro dúctil son más populares por su mayor resistencia y tenacidad.

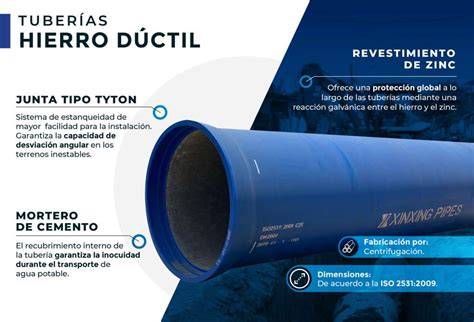

El fierro dúctil es una evolución del hierro donde el grafito forma esferas en lugar de láminas. Esto le otorga elasticidad y resistencia al impacto, evitando fracturas frágiles comunes en el hierro gris.
Diferencias entre hierro fundido gris y fierro dúctil
| Característica | Hierro fundido gris | Fierro dúctil |
|---|---|---|
| Forma del grafito | Láminas | Esferas |
| Comportamiento mecánico | Más frágil | Más elástico y resistente al impacto |
| Resistencia a movimientos | Más limitada | Excelente comportamiento ante asentamientos diferenciales y sismos |
| Resistencia a la rotura | Menor | Muy superior |
| Aplicaciones | Redes antiguas, drenaje y suministro | Redes modernas de agua potable y alcantarillado |
Por qué el fierro dúctil es adecuado para terrenos exigentes
En las obras sanitarias chilenas, los accesorios de fierro dúctil son el estándar de excelencia.
Su alta resistencia mecánica y capacidad de absorción de movimientos sísmicos garantizan una vida útil superior en terrenos exigentes.
El fierro dúctil presenta un excelente comportamiento ante asentamientos diferenciales y sismos.
Su flexibilidad mecánica permite que las uniones absorban vibraciones sin perder la estanqueidad.
Gracias a su recubrimiento epóxico y facilidad de montaje, asegura redes de agua potable y alcantarillado herméticas y eficientes.
Características técnicas de las tuberías y accesorios
Recubrimiento y protección contra la corrosión
Generalmente cuentan con pintura epóxica aplicada por termofusión, con un mínimo de 250 micras, lo que garantiza una protección total contra la corrosión y el desgaste químico del suelo.
Vida útil
Bajo condiciones normales y una correcta instalación, superan los 50 a 80 años, superando ampliamente a otros materiales plásticos o metálicos simples.
Presión de trabajo
Están diseñadas para trabajar en rangos estándar de PN10, PN16 y PN25, aunque su resistencia a la rotura es muy superior, soportando sobrepresiones accidentales o golpes de ariete.
Compatibilidad con otros materiales
El fierro dúctil es compatible con tuberías de PVC y HDPE.
Mediante el uso de uniones de amplio rango o adaptadores de brida, el fierro dúctil se integra perfectamente a redes existentes de diversos materiales.
Montaje
Es un proceso mecánico sencillo: se utilizan pernos, golillas y empaquetaduras de caucho EPDM.
No requiere soldaduras complejas ni maquinaria pesada para el sellado.
Normativas
Las piezas deben alinearse con normas internacionales como la ISO 2531 y la EN 545, las cuales son exigidas por las principales empresas sanitarias del país.
Mantenimiento y sustentabilidad
Prácticamente no requieren mantenimiento.
Una vez instaladas y enterradas, su robustez estructural minimiza las intervenciones futuras.
El fierro dúctil es un material 100% reciclable.
Cómo reconocer una canería de hierro fundido tapada
Drenajes lentos y bloqueos
Los desagües lentos son otro problema con las tuberías de hierro fundido.
La grasa, el cabello y los residuos de jabón pueden acumularse en las tuberías.
La superficie rugosa del hierro fundido facilita las obstrucciones en comparación con las tuberías más lisas.
Es posible que vea que el agua drena lentamente de los lavabos o bañeras.
Las obstrucciones graves pueden incluso provocar estancamientos.
Las raíces de los árboles también pueden obstruir las tuberías al crecer a través de las grietas.
Estas raíces crean grandes obstrucciones dentro de las tuberías.
Señales visibles de una obstrucción
- El agua baja lentamente por lavabos, duchas o bañeras.
- El agua permanece estancada después de abrir el grifo.
- Se producen gorgoteos al descargar los inodoros.
- El agua retrocede hacia otros artefactos sanitarios.
- Aparecen malos olores provenientes de los desagües.
Olores desagradables
Los olores desagradables provenientes de tuberías de hierro fundido pueden ser señal de problemas subyacentes.
Estos olores pueden propagarse debido a tuberías obstruidas.
Los problemas de ventilación también pueden contribuir a los olores en las tuberías de hierro fundido.
Si alguna vez nota un olor desagradable, es señal de que su tubería necesita reparación.
Cómo identificar el origen del olor
Identificar el origen del olor le ayudará a resolver el problema más rápidamente.
Comience por inspeccionar las tuberías expuestas para detectar grietas o fugas visibles.
Busque manchas de humedad o decoloración alrededor de las tuberías.
Si sospecha que hay una obstrucción, preste atención a los desagües lentos o a los gorgoteos al fluir el agua.
También puede comprobar si hay problemas de ventilación abriendo los lavabos o descargando los inodoros.
Cómo detectar una fuga en una tubería de hierro fundido
Señales rápidas para sospechar de una fuga
Antes de sacar herramientas, usa tus sentidos.
Lo que ves
- Manchas de humedad en muros o techos, a veces con aureolas.
- Moho o puntos negros/verdosos que regresan tras limpiar.
- Grietas finas o desprendimiento de pintura/yeso en la vertical de una bajante o detrás de un baño.
- Eflorescencias, o polvillo blanco, en muros o pisos cercanos a la línea de desagüe.
Lo que oyes
- Goteos rítmicos en silencio total.
- Sonido de agua corriendo cuando no hay grifos abiertos.
Lo que hueles
- Olor a humedad constante.
- Aguas residuales si la fuga está en el ramo sanitario.
Cuando se observa moho, olor y un goteo débil detrás de un muro, casi siempre hay una pérdida en una junta o codo de FO-FO.
Relación entre síntomas, causas y pruebas
| Síntoma | Posible causa | Prueba sugerida |
|---|---|---|
| Mancha circular en pared | Microfuga en junta/codo | Cámara de inspección por registro cercano |
| Moho recurrente | Filtración constante | Lectura de medidor + cámara térmica en muro |
| Olor a residual | Fisura en desagüe | Inspección con cámara endoscópica |
| Sonido de goteo | Pérdida en caída vertical | Medidor + retirar tapa/registro y escuchar |
| Piso hueco/levantado | Fuga prolongada bajo losa | Térmica y, si aplica, prueba de presión controlada |
Confirmación mediante el medidor de agua
Este paso da certeza sin romper nada.
- Cierra todo: grifos, lavadora, lavavajillas y riego.
- Observa el medidor durante 2-3 minutos.
- Si el dial de baja, la estrella o el numerito de décimas se mueve, hay paso de agua.
- Repite de noche o en una franja de absoluto silencio para evitar falsas lecturas.
- Aísla circuitos: si tienes llaves por sectores, ve cerrando para acotar dónde está la fuga.
Cuando el medidor se mueve con todo cerrado, hay fuga y es necesario pasar a localizarla.
Si no se mueve pero los síntomas siguen, puede ser una fuga intermitente o un problema en el desagüe, que no pasa por el medidor.
Cualquier movimiento sostenido es sospechoso. Si además oyes goteo, no lo dejes pasar.
Particularidades del fierro fundido que afectan la detección
El fierro fundido es robusto y longevo, pero con los años puede presentar corrosión interna o externa que adelgaza paredes y provoca fisuras.
También pueden deteriorarse las juntas, especialmente cuando contienen cáñamo, plomo o masillas antiguas.
Los codos y ramales concentran esfuerzos o vibraciones.
La transmisión sonora del hierro fundido es distinta a la del PVC: a veces el ruido de fuga se atenúa, por eso es útil combinar oído con cámara o térmica.
Las señales pueden ser más sutiles, y las pruebas deben ser controladas.
Cómo localizar el punto exacto del problema
Cámara de inspección
La cámara de inspección endoscópica es ideal para desagües.
Se puede entrar por un registro o trampa para observar fisuras, juntas abiertas o raíces.
Cámara térmica
Si sospechas una fuga en muros o pisos, la cámara térmica detecta diferencias de temperatura por humedad o circulación.
Es útil cuando hay agua caliente o enfriamiento local por evaporación.
Prueba hidráulica de presión
La prueba de presión hidráulica se utiliza para líneas de agua presurizada.
En tuberías de hierro fundido debe utilizarse con criterio, solo con agua y con valores seguros.
La idea es verificar la caída de presión, no reventar nada.
Escucha y correlación acústica
La escucha o correlación acústica compara los tiempos de llegada del ruido de fuga entre dos puntos para triangular la ubicación.
En hierro fundido puede requerir sensores adecuados.
Flujo práctico de localización
- El medidor confirma el consumo.
- Se utiliza una cámara si hay un registro cercano.
- La cámara térmica permite acotar el problema en muros.
- Una prueba de presión suave ayuda a validar el diagnóstico.
- La correlación acústica se utiliza si el punto sigue oculto.
Preparación del área antes de inspeccionar
- Quita objetos y despeja el registro.
- Marca en cinta los puntos sospechosos, como manchas y grietas.
- Ten a mano linterna, trapo y cubetas si aparece goteo.
Causas habituales de una canería tapada
Óxido y corrosión
El óxido y la corrosión dañan las tuberías de hierro fundido con el tiempo.
La humedad y el aire causan óxido, lo que debilita las tuberías.
Es posible que observe manchas rojizas en las tuberías o en el agua.
Estas manchas indican corrosión.
Las tuberías oxidadas pueden tener un interior rugoso, lo que ralentiza el flujo de agua y causa obstrucciones.
Si no se atiende, el óxido puede dañar las paredes de las tuberías.
Las revisiones periódicas de óxido ayudan a detectar problemas a tiempo.
Acumulación de residuos
La grasa, el cabello y los residuos de jabón pueden adherirse a la superficie interior de la tubería.
La rugosidad causada por la corrosión reduce progresivamente el diámetro útil y facilita que nuevos residuos queden atrapados.
Raíces
Las raíces de los árboles pueden crecer a través de grietas o juntas deterioradas.
Estas raíces crean grandes obstrucciones dentro de las tuberías y pueden impedir por completo el paso del agua.
Juntas y conexiones deterioradas
Si sospecha que hay grietas o humedad en las tuberías expuestas, revise las juntas y conexiones.
Preste atención a las juntas y conexiones, ya que suelen dañarse.
Qué hacer ante una obstrucción
Para solucionar los desagües lentos, pruebe con un desatascador o una barrena.
Primero, limpie los desagües.
Puede usar un desatascador o una barrena para eliminar los residuos que causan obstrucciones.
Nunca use limpiadores químicos, ya que pueden dañar las tuberías de hierro fundido.
Para obstrucciones difíciles, llame a un profesional para evitar dañar las tuberías.
Reparación frente a reemplazo
Comprobar la edad y el estado
La edad y el estado de sus tuberías de hierro fundido ayudan a determinar si necesitan reparación o reemplazo.
Las tuberías con más de 50 años suelen ser más propensas a sufrir daños.
Inspeccione sus tuberías regularmente para detectar grietas, óxido o fugas.
Los problemas menores se pueden solucionar con parches o resina epoxi.
Sin embargo, las tuberías con mucho óxido o numerosas fugas podrían necesitar reemplazo.
Si su sistema de plomería tiene desagües lentos o malos olores con frecuencia, esto podría indicar que las tuberías son demasiado viejas.
La tierra húmeda o el exceso de humedad pueden provocar un desgaste más rápido de las tuberías.
Cuándo conviene reparar
Reparar tuberías de hierro fundido puede ahorrar dinero en problemas menores.
Permite reparar áreas específicas sin modificar todas las tuberías.
Usar parches o resina epoxi puede restaurar las tuberías y prolongar su vida útil.
Las reparaciones suelen ser más rápidas y menos engorrosas que reemplazar las tuberías, lo cual es beneficioso para los propietarios.
Limitaciones de la reparación
Las reparaciones no siempre son duraderas.
Podrían no ser eficaces en tuberías con grandes manchas de óxido o daños considerables.
Reparar una sola grieta no evitará nuevas fugas si la tubería está en mal estado.
Cuándo conviene reemplazar
Reemplazar las tuberías es la mejor opción cuando las tuberías de hierro fundido son demasiado viejas o están dañadas.
Si las tuberías tienen mucho óxido, fugas o son inestables, las reparaciones no serán suficientes.
Las tuberías nuevas proporcionan un sistema robusto que funciona eficazmente en su hogar.
Considere reemplazar las tuberías al remodelar o mejorar su hogar.
Materiales como el PVC o el cobre resisten mejor la oxidación y son más fáciles de cuidar.
Reemplazarlos cuesta más al principio, pero soluciona problemas a largo plazo.
Las reparaciones frecuentes, el agua oxidada o los olores desagradables son señales de que necesita tuberías nuevas.
Si tiene dudas, pida a un plomero que inspeccione sus tuberías y le recomiende una solución.
Guía paso a paso para reparar una tubería de hierro fundido
1. Comprobar los daños
Comience por inspeccionar cuidadosamente la tubería de hierro fundido para detectar cualquier problema.
Inspeccione la superficie en busca de grietas, óxido o fugas.
Preste atención a las juntas de la plomería, ya que las fugas o grietas suelen ocurrir en estos puntos.
Si observa zonas húmedas, manchas de agua o decoloración cerca de la tubería, es señal de una fuga.
Use una herramienta para empujar suavemente la tubería cerca del punto de fuga y localizar el punto exacto.
Si suena a hueco, las paredes de la tubería podrían estar delgadas debido al óxido.
Esta comprobación le ayudará a decidir si puede reparar pequeñas fugas o si necesita reemplazar partes de la tubería.
2. Limpiar la zona
Antes de reparar la tubería, limpie a fondo la zona dañada.
Limpie la suciedad, la grasa o los residuos de la superficie.
Use un cepillo de alambre para eliminar el óxido y alisar la zona.
Si la tubería está mojada, séquela bien con un paño o una pistola de calor.
La limpieza ayuda a que los materiales de reparación se adhieran mejor.
Para el óxido difícil, use papel de lija o un removedor de óxido.
Evite usar productos químicos fuertes que puedan dañar la tubería.
La limpieza es un paso importante para asegurar que la reparación funcione correctamente.
3. Aplicar epoxi o un parche
Después de limpiar y secar, comience a reparar fugas pequeñas.
La masilla epoxi es la mejor manera de reparar tuberías de hierro fundido.
Amase la masilla epoxi hasta que se ablande y luego presiónela sobre la zona dañada.
Alise los bordes para sellarla herméticamente.
Para grietas más grandes, agregue una abrazadera para tuberías o una lámina de fibra de vidrio junto con la masilla epoxi.
Siga las instrucciones del fabricante para el tiempo de curado recomendado del epoxi.
4. Comprobar la reparación
Verifique si la reparación funcionó después de realizarla.
Las pruebas ayudan a confirmar que el problema está solucionado y evitan daños futuros.
Revisar el área reparada
Primero, revise cuidadosamente la parte reparada de la tubería.
Inspeccione el parche o la resina epóxica para detectar grietas, huecos o asperezas.
Un sellado firme y uniforme indica una reparación sólida.
Si encuentra algún problema, resuélvalo antes de continuar.
Hacer pasar agua
Abra el agua y deje que fluya por la tubería.
Observe atentamente si hay fugas alrededor de la zona reparada.
Incluso pequeñas gotas indican que el parche o la resina epoxi no se adhirieron bien.
Si hay una fuga de agua, es posible que tenga que rehacer la reparación.
Probar presión y flujo
Revise la presión y el caudal del agua en los lavabos o grifos cercanos.
Si la presión es baja o el agua drena lentamente, es posible que la reparación esté obstruyendo la tubería.
Asegúrese de que el parche o la resina epoxi no estén causando una obstrucción.
Repárela si es necesario.
Mantener la zona bajo vigilancia
Las reparaciones a veces pueden fallar con el tiempo.
Vigile la tubería reparada durante los próximos días.
Busque fugas, óxido u otros problemas que puedan reaparecer.
Las revisiones periódicas ayudan a mantener la plomería en buen estado.
Herramientas necesarias
La reparación de fugas en tuberías de hierro fundido requiere herramientas especiales para un trabajo correcto.
- Un cortatubos es útil para cortar tuberías con precisión.
- Use una sierra recíproca con hoja de metal para cortes precisos.
- Una llave inglesa ayuda a apretar o aflojar las juntas de las tuberías.
- Para limpiar el óxido o la suciedad, use un cepillo de alambre.
- Una barrena de fontanero desatasca fácilmente las tuberías.
- Para sellar grietas, una espátula extiende la resina epoxi con suavidad.
Estas herramientas facilitan y agilizan las reparaciones.
Materiales para reparar tuberías de hierro fundido
Los buenos materiales son tan necesarios como las herramientas.
- La masilla epoxi es eficaz para sellar pequeñas fugas o grietas.
- Es fácil de moldear y se endurece rápidamente.
- Para reparaciones más grandes, utilice una abrazadera de tubo o una lámina de fibra de vidrio para reforzar las zonas dañadas.
- Al reemplazar secciones de tubería, utilice acoplamientos de PVC para conectar las tuberías nuevas a las antiguas.
Seleccione siempre materiales específicos para plomería para lograr reparaciones resistentes y confiables.
Tener estos artículos a mano ayuda en caso de emergencia.
Equipo de seguridad
La seguridad es crucial al reparar tuberías de hierro fundido.
- Use guantes resistentes para protegerse las manos de los bordes afilados.
- Use gafas de seguridad para proteger sus ojos de los residuos al cortar o limpiar tuberías.
- Una mascarilla antipolvo evita la liberación de partículas dañinas al lijar el óxido.
- Use botas con punta de acero para protegerse los pies de herramientas pesadas o tuberías.
- Trabaje en un área ventilada para evitar respirar los vapores de las reparaciones.
Mantenerse seguro previene lesiones al reparar tuberías.
Precauciones durante la reparación
Manipulación de tuberías pesadas
Las tuberías de hierro fundido son muy pesadas y difíciles de mover.
Utilice el método de elevación adecuado para su seguridad.
Flexione las rodillas y mantenga la espalda recta al levantarlas.
Si la tubería es demasiado grande o incómoda, pida ayuda.
Una carretilla o un soporte para tuberías puede facilitar y hacer más seguro el movimiento de las tuberías.
Para proteger sus pies de lesiones al realizar reparaciones, debe usar botas con punta de acero.
Mantenga su espacio de trabajo ordenado para prevenir accidentes y escombros.
Protección contra óxido y residuos
El óxido y los residuos de las tuberías pueden dañar gravemente la piel y los ojos.
Use siempre guantes y gafas protectoras al reparar tuberías.
Use una mascarilla antipolvo al lijar o cortar para evitar respirar partículas dañinas.
Después de terminar, limpie bien el área.
Use una aspiradora o un paño húmedo para eliminar las escamas de óxido y la suciedad.
Evite tocarse la cara mientras trabaja para evitar que el óxido se propague a los ojos o la boca.
Lavarse bien después de las reparaciones ayuda a prevenir irritaciones o infecciones.
Ventilación
Reparar tuberías en espacios cerrados puede exponerlo a vapores nocivos.
Asegúrese de que haya una buena ventilación al usar resina epoxi o pegamento.
Abra las ventanas o use un ventilador para mantener el aire en movimiento.
En espacios reducidos, use un respirador para mayor seguridad.
Revise su espacio de trabajo para detectar posibles peligros antes de iniciar reparaciones.
Mantenga los artículos inflamables alejados del calor y las llamas.
Una buena ventilación protege su salud y facilita el secado adecuado de los materiales de reparación.
Errores que deben evitarse
No uses aire a presión en FO-FO: es riesgoso y puede agravar fisuras.
No rompas a ciegas: primero confirma con al menos dos indicios.
Nunca use limpiadores químicos, ya que pueden dañar las tuberías de hierro fundido.
Para obstrucciones difíciles, llame a un profesional para evitar dañar las tuberías.
Cuándo llamar a un profesional
Algunos problemas con las tuberías de hierro fundido son demasiado graves para que el propietario los arregle.
Las grietas grandes o las fugas múltiples suelen indicar que las tuberías están desgastadas.
Intentar reparar muchas zonas podría funcionar solo por un corto tiempo.
Un plomero puede inspeccionar sus tuberías y determinar si es mejor reparar o reemplazar la sección afectada.
También es recomendable solicitar ayuda profesional cuando existen raíces dentro de la red, filtraciones bajo losas, daños extensos por corrosión, pérdidas repetitivas o una obstrucción que no responde a un desatascador o una barrena.
Inspección de tuberías en una obra con la cámara de inspección PCE-VE 380N de #pceinstruments
Dimensiones y usos habituales
El espesor de pared de los tubos de fundición se ve afectado por la presión de trabajo PN.
Los tubos de hierro fundido de pequeño diámetro, DN50~DN300, suelen utilizarse para redes de drenaje o suministro de agua en el interior de edificios.
Tomando DN100 como ejemplo, su diámetro exterior común es de 110mm y el espesor de pared es de 6 mm.
Los tubos de hierro fundido con un rango de tamaño de DN400~DN800 se clasifican como de diámetro medio.
Estos tubos se utilizan en las tuberías troncales de suministro de agua urbana.
Los tubos de hierro fundido de gran diámetro tienen un diámetro nominal superior a DN1000 y se utilizan principalmente para el transporte de agua a larga distancia en las redes troncales municipales de suministro de agua.
Por ejemplo, un tubo de fundición dúctil DN1200 tiene un diámetro exterior de 1320 mm y un grosor de pared de 18-20 mm.
| Diámetro nominal | Uso habitual | Dato dimensional indicado |
|---|---|---|
| DN50~DN300 | Redes de drenaje o suministro de agua en el interior de edificios | DN100: diámetro exterior común de 110mm y espesor de pared de 6 mm |
| DN400~DN800 | Tuberías troncales de suministro de agua urbana | Diámetro medio |
| Superior a DN1000 | Transporte de agua a larga distancia en redes troncales municipales | DN1200: diámetro exterior de 1320 mm y grosor de pared de 18-20 mm |
