Tomar la medida de una barandilla significa primero conocer su longitud, pero esto no es suficiente. Otras medidas son importantes, como la altura a la que fijar la barandilla y el alejamiento de la barandilla con respecto a la pared.
Para cubicar correctamente una baranda de escalera es necesario extraer las medidas o dimensiones de los planos, calcular los m3, m2, m, uni, % , étc. Todas estas medidas se encuentran en los planos y debieran estar acotadas, si no es así, y el plano no tiene cotas no se puede cubicar.
Qué significa cubicar una baranda de escalera
“Costo Directo de Obra". cortes, los emplazamientos, ... ...), calidad ( importado, nacional, ...), .... Medidas en Proporción (Porcentaje. | Unid | Cantd. | P Unit. Item . especificaciones, ejem.
Por tanto el trabajo es extraer las medidas o dimensiones de los planos, calcular: los m3, m2, m, uni, % , étc.
En el caso de una baranda de escalera, la cubicación puede incluir la longitud de los pasamanos o barandales, el número de estacas, el espaciado entre estacas, los agujeros, los postes, los cortes y otros detalles necesarios para fabricar y montar el conjunto.
Datos que deben obtenerse antes de calcular
El primer dato que se requiere conocer es la altura o desnivel que hay que salvar con la escalera.

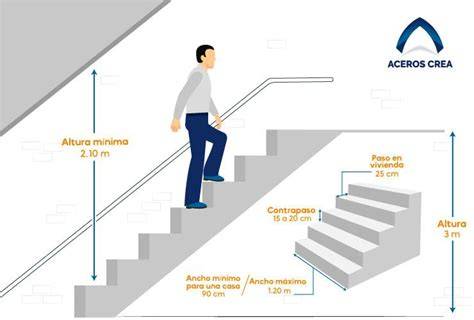

La huella y contrahuella deben calcularse con precisión para el diseño funcional de una escalera. La Ley de Blondel es la fórmula comúnmente utilizada.
Las escaleras se diseñan para brindar seguridad y comodidad a quienes las transitan. El elemento primordial es el peldaño o escalón, formado por dos partes: la horizontal, que se denomina huella, y otra vertical que determina la altura del peldaño, llamada contrahuella.
Se define una contrahuella entre 18 y 19 centímetros, que es un valor reconocido como cómodo y seguro.
El cálculo de la longitud total y la longitud de escalones dependerá de la altura total y del número de peldaños.
| Dato | Utilidad en la cubicación |
|---|---|
| Altura o desnivel total | Permite determinar la cantidad y la disposición de las contrahuellas. |
| Huella | Define la profundidad horizontal de cada peldaño. |
| Contrahuella | Define la altura vertical del peldaño. |
| Número de peldaños | Permite calcular la longitud total y la longitud de los escalones. |
| Ancho de la escalera | Permite determinar la longitud transversal de los elementos. |
| Longitud de la baranda | Permite cuantificar el material principal del pasamanos o barandal. |
| Altura de fijación | Define la posición de la barandilla respecto de la escalera. |
| Alejamiento respecto a la pared | Permite comprobar el espacio necesario para el agarre. |
Relación entre la escalera y la pendiente de la baranda
En primer lugar, la barandilla sigue la pendiente de la escalera. Por lo tanto, es inútil calcular un ángulo para tomar la medida de una barandilla.
Luego se cambia a grados utilizando una calculadora científica.
Esta fórmula funciona muy bien en escaleras óptimas.
En resumen, las escaleras deben cumplir con una serie de estándares para que funcionen correctamente.
Para obtener la longitud inclinada de un tramo se necesitan sus dimensiones horizontal y vertical. La distancia horizontal corresponde al desarrollo de las huellas y la elevación corresponde al desnivel del tramo.
La aplicación especializada para contratistas calcula la elevación, la distancia horizontal, el ángulo y la longitud del barandal.
Altura recomendada de la barandilla
La norma NF P01-012 indica una altura comprendida entre 80 y 100 cm. Este paso le permitirá medir la longitud del pasamanos un poco más tarde. Considere que la mejor altura es de 90 cm.
Utilice el plomo. Colóquelo en la vertical de la nariz del primer peldaño. Trace una línea a 90 cm. Reproduzca la operación en la vertical del último peldaño del tramo de la escalera.
Para que el pasamanos cumpla su función de seguridad, debe ser fácil de agarrar.
Además, el diámetro de las barandillas es de 42 a 60 mm. Esta medida ofrece a los usuarios un agarre cómodo.
Separación entre la baranda y la pared
Para fijar la barandilla, hay que dejar un espacio mínimo de 40 mm entre la barandilla y la pared.
El alejamiento máximo es de 60 mm, a medir entre la cara interna y la pared.
| Medida | Valor |
|---|---|
| Altura indicada por la norma NF P01-012 | Entre 80 y 100 cm |
| Altura considerada mejor | 90 cm |
| Diámetro de la barandilla | De 42 a 60 mm |
| Espacio mínimo entre barandilla y pared | 40 mm |
| Alejamiento máximo respecto a la pared | 60 mm |

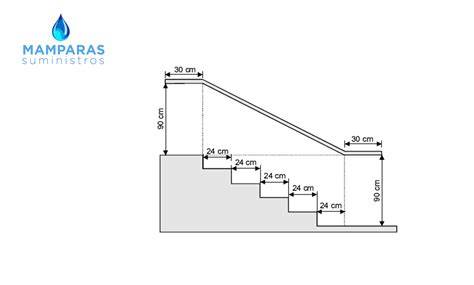

Cómo medir la longitud de una baranda de escalera
Para medir la longitud de una barandilla de escalera, proceda tramo por tramo. Este método es simple para una escalera recta.
Utilice el plomo. Colóquelo en la vertical de la nariz del primer peldaño. Trace una línea a 90 cm.
Reproduzca la operación en la vertical del último peldaño del tramo de la escalera.
Utilice la cinta métrica para medir la distancia entre sus dos trazos.
Este procedimiento permite establecer los dos puntos de referencia situados a la altura de fijación del pasamanos. La distancia entre ambos trazos corresponde a la longitud que debe seguir la baranda en ese tramo.
Añada 28 cm a cada lado si se trata de una escalera situada en un ERP (establecimiento que recibe público).
Escaleras con giros y descansos
Si se trata de una escalera de cuarto de vuelta o doble cuarto de vuelta, deduzca el radio de curvatura de los raccords de ángulo.
En las escaleras de cuarto de vuelta o doble cuarto de vuelta, la medición no debe tratarse como un único tramo recto. La longitud debe organizarse por tramos y deben considerarse los raccords de ángulo.
En el caso de escaleras de dos o más tramos con mesetas apoyadas (en muros, tirantes…), las cargas se reparten en el arranque, el desembarco y las mesetas, por lo que las cargas transmitidas a la estructura suelen ser bajas.
En el caso de escaleras de un tramo o escaleras de dos tramos sin vuelo, tanto el arranque como el descansillo transmiten a la estructura la mitad de la carga total de la escalera, lo que conduce a valores importantes.
Cubicación de estacas, agujeros y postes
La aplicación calcula el espaciado entre estacas, el número de estacas, el espaciado entre agujeros en el barandal, la altura de los agujeros en el barandal y en el poste, y la posición y ángulo del corte para cortar verticalmente los extremos de cada barandal.
Esta información permite pasar de una medida general del tramo a una especificación detallada de fabricación y montaje.
La app calcula los tamaños y posiciones de los agujeros para cortar, además de otros detalles útiles.
| Elemento calculado | Información obtenida |
|---|---|
| Elevación | Desnivel del tramo de escalera. |
| Distancia horizontal | Desarrollo horizontal del tramo. |
| Ángulo | Inclinación calculada del tramo. |
| Longitud del barandal | Longitud del elemento inclinado. |
| Espaciado entre estacas | Separación prevista entre los elementos verticales. |
| Número de estacas | Cantidad de estacas necesarias. |
| Espaciado entre agujeros | Separación de los agujeros en el barandal. |
| Altura de los agujeros | Altura de los agujeros en el barandal y en el poste. |
| Cortes de los extremos | Posición y ángulo del corte vertical de cada barandal. |
Hay diagramas convenientes para facilitar la introducción de sus medidas en la app.
Uso de una aplicación para cubicar barandas
Esta es una app especializada para contratistas que construyen barandillas de escaleras.
Esta app calcula la siguiente información para barandillas de escaleras:
- Elevación.
- Distancia horizontal.
- Ángulo.
- Longitud del barandal.
- Espaciado entre estacas.
- Número de estacas.
- Espaciado entre agujeros en el barandal.
- Altura de los agujeros en el barandal y en el poste.
- Posición y ángulo del corte para cortar verticalmente los extremos de cada barandal.
Después de hacer un cálculo, simplemente toque el botón Compartir para compartir sus resultados (por texto o correo electrónico), guárdelos en una app de tomar notas o cópielos en el portapapeles.
También se puede arrendar mensual, étc.
es un demo de 30 dias, solicitelo.
No piratee hay empresas detrás del pirateo y pueden golpear su puerta y aplicar una multa.
Hay programas, que cubican pero solo para estilos poligonales, por capas (layers) y fácil de pinchar y si no es ordenado y no tiene un manejo cabal lo hará mal.
Organización de la información para la obra
Durante muchos años, CMM ha sido líder a nivel nacional en equipos de automatización industrial para la fabricación de vallas y rieles. Nuestro software MotionFORCE está en uso en miles de máquinas de enrutamiento automatizadas en los Estados Unidos y mundial.
Los resultados del cálculo pueden organizarse junto con las especificaciones de cada elemento, las cantidades, las unidades y los precios unitarios.
“Costo Directo de Obra". cortes, los emplazamientos, ... ...), calidad ( importado, nacional, ...), .... Medidas en Proporción (Porcentaje. | Unid | Cantd. | P Unit. Item . especificaciones, ejem.
Las áreas con las mismas especificaciones, debe también fijarse en el tipo (hormigón).
utilicen otras o varias escalas).
Para una cubicación ordenada conviene separar cada tramo, identificar sus medidas, registrar la longitud del barandal, contar las estacas, anotar el espaciado de los agujeros y especificar los cortes de los extremos.
Comprobación de las medidas antes de fabricar
La huella y contrahuella deben calcularse con precisión para el diseño funcional de una escalera.
Por eso debemos cuantificar con cierto cuidado estas cargas, que no siempre son iguales.
Todo esto supone que es necesario pararse un momento a pensar las cargas de las escaleras, y no siempre vale tomar valores tipo, que muchas veces se quedan escasos.
Otra alternativa es modelar la escalera en el programa de cálculo, de modo que ya tenemos el peso propio contabilizado y, con los valores de carga muerta y carga viva, el programa nos ofrece las reacciones en los apoyos.
Podemos ver que la diferencia es elevada; podría ser mayor dependiendo de la barandilla, aunque creo que, salvo que se construyeran barandillas de obra -obsoletas-, su peso no será significativo.
Por otra parte, en el caso de escaleras de madera o acero, el peso suele ser mucho menor.
Cargas que pueden influir en la escalera
Las escaleras son elementos a priori secundarios en las estructuras, pero deben resistir las cargas que actúan sobre ellas y transmitirlas a la estructura principal, que a su vez debe ser capaz de soportarlas.
Cargas muertas
En primer lugar, la sobrecarga de escalera se considera en proyección horizontal, mientras que el peso propio y la carga permanente han de considerarse en verdadera magnitud.
Esto significa que una losa de 18 cm, que pesa 4.5 kN/m² en verdadera magnitud, pesa 5.25 kN/m² en proyección horizontal (17 % más) cuando le damos una inclinación propia de un peldañeado 17/28.
Si la misma losa tiene peldañeado de hormigón, el peso en proyección horizontal asciende a 6,15 kN/m².
Con peldañeado de ladrillo sería algo menor, sobre 5,80 kN/m².
El pavimento puede tener pesos muy variables.
Si se pone una madera o un linóleo, casi no aumentará.
Si se ponen los típicos peldaños de 2 cm de mármol con 3 cm de mortero, la cosa pasa a 1,20 kN/m² fácilmente.
Además, no olvidemos que no sólo hay que pavimentar las huellas, sino que también se revisten las tabicas, con lo que el peso subirá a más de 2,00 kN/m².
Ejemplos de carga muerta
Como resumen, veamos dos ejemplos:
a) Losa de 15 peldañeada con ladrillo y pavimentada con madera:
- Losa: 3,75 kN/m².
- Peldañeado: 1,10 kN/m².
- Pavimento: 0,25 kN/m².
- Total carga muerta: 5,10 kN/m².
b) Losa de 18 con peldañeado de hormigón y pavimentada con mármol de 2 cm sobre 3 cm de mortero.
- Losa: 6,40 kN/m².
- Pavimento: 2,10 kN/m².
- Total carga muerta: 8,50 kN/m².
Cargas vivas
La carga viva a considerar depende de la normativa aplicada.
En general, en edificios residenciales o administrativos será de 3 kN/m², en otros usos la carga viva suele ser mayor, habitualmente 5 kN/m².
La carga viva se computa directamente en proyección horizontal.
Ejemplo de reacciones
Veamos un ejemplo: la típica escalera de dos tramos con descansillo volado, 18 peldaños 17×28, ancho de 1 m y espesor de 18 cm.
Las reacciones de la escalera en la viga de apoyo ascienden a casi 17 kN/m por peso propio de la losa, 13 kN/m por carga muerta/peso del pavimento y 10 kN/m por carga viva/sobrecarga de uso, un total de 40 kN/m en servicio, más de 60 kN/m en combinación de cálculo.
Si la meseta está apoyada, las cargas sobre la estructura se reducen drásticamente, aunque en la meseta puede aparecer una carga adicional debida al elemento de apoyo.
La información de cargas no sustituye la cubicación geométrica de la baranda, pero ayuda a comprobar que la solución completa de la escalera sea compatible con las condiciones de uso y apoyo.
