Calcular correctamente la cantidad de tela geotextil permite reducir desperdicios y optimizar los costos de instalación. El cálculo debe considerar la superficie real a cubrir, el ancho útil de cada tira, los traslapes, los cortes, los dobleces y el margen de desperdicio.
El solape de tela geotextil es un factor clave para garantizar la estabilidad, el drenaje y la vida útil de cualquier proyecto de infraestructura. El solapamiento adecuado del geotextil es esencial para asegurar la continuidad del sistema, evitar aperturas entre paños y garantizar funciones críticas como separación, filtración, drenaje y refuerzo.
Qué significa cubicar geotextil
Cubicar geotextil significa determinar cuántos metros cuadrados de material se necesitan y cuántos rollos deben comprarse para cubrir una superficie determinada. El cálculo debe incluir tanto el área geométrica del proyecto como el material adicional necesario para los traslapes y los cortes.
Calcular correctamente la cantidad de tela geotextil, seleccionar el material adecuado y definir los solapamientos apropiados son factores clave para garantizar el éxito de cualquier proyecto de drenaje, filtración, separación o estabilización del suelo.
De hecho, el cálculo no es un gran problema. El problema es cómo salvar el geotextil. El método de colocación debe determinarse de acuerdo con el área de cobertura y el tamaño del geotextil comprado para reducir el desperdicio de superposición y corte.
Datos necesarios antes de realizar el cálculo
Antes de cubicar, reúna las dimensiones de la zona, las características del rollo y las exigencias de instalación.
- Largo y ancho de la superficie a cubrir.
- Ancho y largo del rollo disponible.
- Traslape obligatorio entre tiras adyacentes.
- Dobleces, retornos y remates indicados en los planos.
- Tipo y gramaje del geotextil.
- Margen de desperdicio para cortes, esquinas y ajustes.
- Ubicación exacta del geotextil dentro del sistema constructivo.

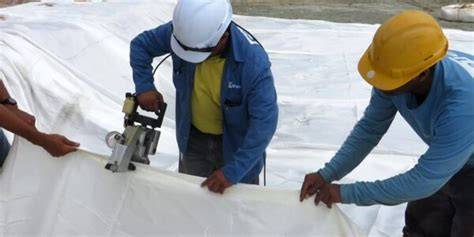

Mida con precisión la superficie a cubrir. En áreas rectangulares utilice la fórmula largo × ancho.
Considere que los rollos de geotextil suelen tener entre 3,6 y 4,5 metros de ancho. Los rollos más comunes en México son el de 2,0 m × 50 m (100 m²) y el de 2,0 m × 100 m (200 m²). En trabajos de ingeniería, existen rollos de 4 m de ancho. Confirma las dimensiones en el empaque o ficha técnica e introduce los valores en los campos de la calculadora para obtener el número exacto de rollos.
Fórmula básica para calcular el área
En una superficie rectangular, la fórmula principal es:
Área = largo × ancho
Por ejemplo, una superficie de 5 m × 5 m tiene un área útil de 25 m².
Sin embargo, el área útil no siempre coincide con la cantidad de geotextil que debe comprarse. Cuando se colocan dos tiras de geotextil lado a lado, es obligatorio traslapar los bordes en al menos 20 cm. La consecuencia práctica para el cálculo es que cada tira cubre menos área útil que su ancho nominal.
Cómo calcular el ancho efectivo con traslape
Para calcular el ancho efectivo de una tira, reste el traslape al ancho nominal del rollo:
Ancho efectivo = ancho nominal − traslape
En un rollo de 2,0 m con 20 cm de traslape, el ancho efectivo de cobertura por tira es de 1,8 m.
La relación entre el ancho nominal y el ancho efectivo permite corregir el área calculada:
Área corregida = área útil × (ancho nominal ÷ ancho efectivo)
Ejemplo de un jardín de 5 m × 5 m
Para cubrir un jardín de 5 m × 5 m (25 m²), el área de manta necesaria no es 25 m², sino 25 × (2,0 / 1,8) = 27,8 m².
Con 10% de margen de desperdicio para cortes, el total sube a 30,5 m², lo que significa apenas un rollo de 100 m² con holgura.
Cómo calcular los traslapes entre tiras
Los fabricantes recomiendan 20 cm de traslape entre tiras adyacentes para drenaje de jardines y terrazas. En zanjas de drenaje (drenes franceses), el traslape recomendado es de 30 cm. Menos que esto deja aberturas por donde las partículas de suelo entran y obstruyen el sistema.
| Aplicación | Traslape indicado |
|---|---|
| Drenaje de jardines y terrazas | 20 cm |
| Zanjas de drenaje o drenes franceses | 30 cm |
| Ejemplo de colocación según sección transversal | 80 cm |
El principal problema en el cálculo del geotextil es que la cantidad de superposición no es fácil de calcular, lo que necesita determinar el tamaño de plegado y superposición de acuerdo con los requisitos de los planos de construcción y las especificaciones.
Otro error es no respetar el traslape en las esquinas y en los ángulos de 90°. En estos puntos, el geotextil necesita ser cortado y traslapado en ambas direcciones, con rematado cuidadoso en las aristas.
Ejemplo con dobleces y traslapes especiales
Por cierto, parece que la especificación requiere que el geotextil se coloque de acuerdo con la extensión de la sección transversal.
Si una pieza de geotextil tiene 5 m de ancho y 10 m de largo, debe superponerse 80 cm y doblarse hacia atrás 50 cm, se colocará de acuerdo con la extensión de la sección.
El área con una longitud de 5 my un ancho de 9 m debe pavimentarse (5 m + 0,8 m) × （9 m+0,5 m × 2) = 58 metros cuadrados.
Este ejemplo muestra que los dobleces en los extremos y los traslapes laterales deben incorporarse a las dimensiones de compra, aunque no formen parte del área visible o útil.
Cómo calcular el número de rollos
Una vez calculada el área corregida, divídala entre el área bruta de un rollo:
Número de rollos = área total necesaria ÷ área bruta por rollo
El resultado debe redondearse hacia arriba, porque no es posible comprar una fracción de rollo cuando el proveedor comercializa unidades completas.
Un rollo de manta geotextil de 200 g/m² tiene normalmente 2 m × 50 m = 100 m² de área bruta, con traslape obligatorio de 20 cm entre tiras adyacentes.
Para un jardín de 80 m² de área útil, el traslape añade aproximadamente 8 m² de material extra, resultando en un pedido de un rollo de 100 m² con margen.
| Superficie o condición | Cálculo | Resultado |
|---|---|---|
| Jardín de 5 m × 5 m | 5 × 5 | 25 m² |
| Corrección por traslape de 20 cm | 25 × (2,0 ÷ 1,8) | 27,8 m² |
| Corrección adicional por desperdicio | 27,8 m² + 10% | 30,5 m² |
| Rollo de 2 m × 50 m | 2 × 50 | 100 m² |
Margen de desperdicio y contingencia
El área calculada debe complementarse con un margen para cortes, ajustes y piezas que no puedan reutilizarse.
Desperdicio/Contingencia: Agregue un factor de desperdicio del 3 al 5 % a la longitud total de los cortes.
Los factores de desperdicio no son arbitrarios; son una parte esencial de una estimación precisa.
En superficies sencillas, el margen puede ser menor. En proyectos con muchas esquinas, tuberías, sumideros, cambios de dirección, pendientes o anclajes, el consumo real puede aumentar debido a la geometría y a los cortes.
Cubicación en jardines, drenajes, muros y cimientos
Bajo grava y pasto de jardín
La aplicación más frecuente en jardinería doméstica. La manta impide que las malezas crezcan a través de la grava decorativa y que el suelo inferior suba hacia la capa superior.
La manta geotextil es un geosintético textil permeable que separa, filtra y protege diferentes capas en una estructura de suelo.
A diferencia de las membranas impermeables, el geotextil permite que el agua pase mientras retiene las partículas sólidas, evitando que el suelo fino migre hacia la capa de drenaje y la obstruya progresivamente.
Zanjas de drenaje
En el interior de una zanja rellena de grava, el geotextil envuelve el agregado e impide que las partículas del suelo circundante entren en el drenaje, manteniendo la permeabilidad del sistema a lo largo de los años.
En este caso, hay que calcular no sólo el fondo de la zanja, sino también sus laterales y los dobleces necesarios para cerrar o envolver el agregado. En zanjas de drenaje (drenes franceses), el traslape recomendado es de 30 cm.
Muros de contención y taludes
Detrás de muros de piedra o bloques, el geotextil actúa como filtro entre el suelo retenido y la capa drenante (grava).
En taludes, la superficie debe medirse siguiendo la pendiente y no únicamente su proyección horizontal. Los cortes y traslapes deben definirse de acuerdo con los planos y las condiciones de instalación.
Terrazas y coberturas ajardinadas
En losas con jardín por encima, el geotextil se coloca sobre la tela drenante (membrana drenante) antes del sustrato de plantación.
Selección del gramaje
La gramaje (g/m²) define la resistencia al punzonamiento y al paso de raíces: 100 g/m² para separación de grava, 200 g/m² para drenaje de jardines, 300-400 g/m² para cimientos y taludes.
El gramaje (g/m²) define el espesor y la resistencia mecánica de la manta.
En obra residencial, el gramaje de 200 g/m² es la opción más común para jardines domésticos. Se encuentra disponible en grandes superficies de bricolaje y en distribuidoras de materiales de construcción bajo marcas comerciales locales.
| Gramaje | Uso indicado en el material |
|---|---|
| 100 g/m² | Separación de grava |
| 200 g/m² | Drenaje de jardines |
| 300-400 g/m² | Cimientos y taludes |
El error más común es usar un gramaje demasiado bajo en suelo arcilloso. Suelos con elevado porcentaje de arcilla tienen partículas muy finas que atraviesan fácilmente mantas de 100 g/m², obstruyendo el sistema de drenaje en pocos años.
Geotextil tejido y no tejido
El geotextil no tejido (fieltro) se fabrica por punzonado o ligación térmica de fibras; es el más utilizado en drenaje, filtración y separación de materiales en jardines y obras corrientes.
El geotextil tejido es más resistente a la tracción y se utiliza sobre todo en refuerzo de suelos y estabilización de carreteras.
Para jardines domésticos, el no tejido de 200 g/m² es la opción habitual.
Cómo cubicar una celda de vertedero
Calcular con precisión las cantidades de material para una nueva celda de vertedero es uno de los pasos más críticos en la planificación de un proyecto. Constituye la base de su presupuesto, cronograma de adquisiciones y cronograma de construcción.
Subestimar puede generar costosos retrasos y pedidos de emergencia, mientras que una sobreestimación significativa inmoviliza el capital y crea dolores de cabeza logísticos.
Esta guía proporciona una metodología detallada paso a paso para calcular los materiales necesarios para una celda de vertedero moderna.
1. Definir el modelo geométrico
Cada cálculo comienza con un modelo geométrico claro.
Área total de pendiente: Calcula el área de cada una de las cuatro pendientes laterales y súmalas.
La longitud de una pendiente (hipotenusa) se calcula utilizando el teorema de Pitágoras: Slope Length = √(Vertical Height² + Horizontal Run²).
El Área total del revestimiento es la suma de estas tres áreas: Total Liner Area = Base Area + Total Slope Area + Anchor Trench Area.
2. Calcular la geomembrana
La geomembrana es la principal barrera impermeable.
Superposición de costuras: Los paneles de geomembrana deben superponerse para soldar, normalmente entre 10 y 15 cm.
Factor de desperdicio: Esto tiene en cuenta las superposiciones de las uniones, los recortes necesarios alrededor de tuberías y sumideros, los cortes en los extremos de los paneles y el posible reemplazo de las secciones dañadas.
3. Calcular el GCL y los materiales de suelo
Esta capa proporciona la barrera secundaria en un sistema de revestimiento compuesto. GCL es un producto manufacturado que se entrega en rollos.
Factor de compactación: La tierra se entrega y se coloca en estado suelto y luego se compacta para alcanzar una densidad específica. Necesitará más volumen suelto que el volumen final compactado en el lugar.
4. Determinar la ubicación del geotextil
Geotextiles no tejidos son fundamentales para proteger la geomembrana de perforaciones al recubrirla con piedra de drenaje o subrasante subyacente.
Ubicación: Identifique exactamente dónde se especifica el geotextil en el diseño. ¿Está sólo por encima de la geomembrana? ¿También se requiere a continuación?
La cantidad final dependerá de las superficies que deban protegerse, de la geometría de la celda, de las zonas de anclaje y de los traslapes establecidos en las especificaciones.
5. Calcular la geored o el geocompuesto
La geored o geocompuesto forma la sistema de recolección y eliminación de lixiviados (LCRS).
Área de cobertura: La capa de drenaje normalmente cubre toda la base y las pendientes de la celda. Por lo tanto, el Area of LCRS suele ser igual a la Base Area + Total Slope Area.
Conexiones y superposiciones: Los paneles suelen superponerse o conectarse con bridas para cables.
6. Capa de recolección de gas
Para las células de RSU, un capa de recolección de gas se puede instalar encima de los residuos a medida que se llenan.
7. Capa protectora de suelo
El cálculo es una simple conversión de volumen a tonelaje, siguiendo la misma metodología que el Revestimiento de Arcilla Compactada en la Sección 3.
Utilice el espesor y la densidad especificados para el capa protectora del suelo.
8. Movimiento de tierras
Esto informa el requisito de movimiento de tierras.
9. Organizar la lista de cantidades
El último paso es organizar todos estos cálculos en un marco claro y completo.
Lista de cantidades (BOQ). Este BOQ organizado se convierte en su documento maestro para adquisiciones, análisis de costos y gestión de proyectos.
| Elemento | Aspecto que debe calcularse |
|---|---|
| Base y pendientes | Área geométrica total |
| Geotextil | Área de cobertura, traslapes, cortes y desperdicio |
| Geomembrana | Área, superposición de costuras y recortes |
| GCL | Superficie cubierta y entrega en rollos |
| Geored o geocompuesto | Área LCRS, conexiones y superposiciones |
| Capa protectora | Espesor, volumen y densidad |
| Movimiento de tierras | Volumen requerido |
Instalación y preparación de la superficie
Finalmente, colocar la manta sobre superficies con piedras sueltas o esquinas vivas sin preparación previa causa rasgos que comprometen la continuidad de la barrera filtrante.
La superficie debe prepararse antes de extender el material, especialmente cuando existen piedras, raíces, bordes cortantes o irregularidades que puedan perforarlo o impedir un contacto continuo.
¿Para qué sirve la manta geotextil en un jardín? El geotextil separa materiales (p. ej., grava de suelo arcilloso), filtra el agua de lluvia permitiendo que se infiltre sin arrastrar partículas, e impide el crecimiento de malezas a través de la cobertura decorativa.
Se coloca sobre el terreno antes de esparcir la grava, las losas de jardín o el sustrato de pasto sintético.
Control de malezas
¿Puedo usar geotextil para controlar las malezas? Sí, es una de sus funciones principales.
La manta bloquea la luz solar necesaria para la germinación de semillas en el suelo debajo de ella.
Sin embargo, no elimina las plantas ya existentes antes de la instalación, y semillas transportadas por el viento hacia la grava continúan germinando.
Para máxima eficacia, retira las plantas existentes antes de instalar la manta.
Propiedades hidráulicas y selección para filtración
En esta nota técnica se analizan los métodos para medir el caudal de agua a través de un geotextil en un laboratorio.
Se trata de una propiedad importante, ya que puede ser el factor decisivo a la hora de seleccionar un geotextil adecuado para la filtración, como por ejemplo el flujo de agua hacia una capa de drenaje.
El método de ensayo para medir el caudal de agua perpendicular (también conocido como caudal de agua normal al plano) está definido por la norma EN ISO 11058 y, en la práctica, es idéntico al de la norma ASTM D4491.
La diferencia radica en que el flujo de agua perpendicular se define como el caudal (en litros por segundo), dividido por el área del geotextil sometido a ensayo, pero no dividido por la altura hidráulica.
La permitividad se mide de acuerdo con la norma ASTM D4491 y es el método más utilizado en Estados Unidos.
La permitividad se define como el caudal (en metros cúbicos por segundo), dividido por el área del geotextil sometido a ensayo, dividido por la altura hidráulica.
Las diferencias entre estos dos métodos de presentación de resultados son: la medición del caudal en m³/s frente a l/s, y el hecho de dividir o no el resultado por la altura hidráulica.
Aplicaciones en carreteras y vertederos
Los geotextiles se utilizan para filtración y separación al construir carreteras para evitar la mezcla de finos, que reduce la capacidad de carga de la estructura.
Nuestros geotextiles están diseñados para retener partículas sin impedir el paso del agua, lo que permite separar diferentes capas durante una actividad hidráulica intensa.
Este sistema es muy rentable y ofrece la protección de las membranas de impermeabilización y otros materiales sellantes en lagos artificiales y depósitos de agua.
Los geotextiles Fibertex se utilizan como protección en vertederos y sistemas de purificación de agua para garantizar la integridad de la geomembrana al aplicar materiales de desecho y/o cargas.
En esta herramienta de cálculo, el tipo de geotextil que debe utilizarse se describe en función de las condiciones de uso.
Cuándo consultar a un ingeniero geotécnico
Para trabajos de drenaje que impliquen dimensionamiento de drenes bajo carreteras, estacionamientos o contención de taludes con más de dos metros de altura, la especificación técnica del geotextil debe ser hecha por ingeniero geotécnico.
Para trabajos con taludes mayores de 2 m, sistemas de drenaje bajo carreteras o pavimentos, estacionamientos o cualquier trabajo sujeto a licenciamiento municipal, la especificación y el dimensionamiento del geotextil deben ser realizados por ingeniero geotécnico.
En jardines domésticos corrientes (drenaje de grava, bordaduras, caminos), la instalación puede realizarse sin proyecto de especialidad.
Las normas internacionales definen la nomenclatura y las propiedades de los geosintéticos.
En trabajos sujetos a licenciamiento municipal en México, el proyecto de drenaje forma parte de los planos obligatorios, y el dimensionamiento de los geosintéticos debe ser firmado por técnico habilitado.
Revisión de la cubicación y lista de cantidades
El BOQ debe incluir el área útil, los traslapes, los dobleces, el desperdicio, el tipo de geotextil, el gramaje, las dimensiones de cada rollo y la cantidad de unidades requeridas.
como un proveedor de geosintéticos Para proyectos de infraestructura global, hemos ayudado a innumerables contratistas e ingenieros a crear su lista de cantidades (BOQ).
Las herramientas de diseño y cálculo de Fibertex sirven para ayudar a los diseñadores e instaladores a seleccionar y usar los geotextiles.
Estas herramientas pueden usarse como directrices para elegir y especificar geotextiles.
Los resultados de los cálculos deben ser evaluados siempre por un ingeniero cualificado para garantizar que se cumplan los requisitos específicos de cada proyecto.
Debido a la promulgación de diferentes especificaciones nacionales, certificados de calidad y normas de diseño, los grados y las características pueden variar en función del país.
Los requisitos específicos de cada país tienen prioridad sobre los que se calculan utilizando métodos de esta nota, así como las herramientas de cálculo utilizadas.
cómo crear un drenaje con geotextil #arquitetura #herramientas #usa #mexico
Preguntas frecuentes
¿Cuál es el traslape correcto entre tiras de geotextil?
Los fabricantes recomiendan 20 cm de traslape entre tiras adyacentes para drenaje de jardines y terrazas. En zanjas de drenaje (drenes franceses), el traslape recomendado es de 30 cm.
¿Cuántos metros cuadrados tiene un rollo de geotextil?
Depende del producto. Los rollos más comunes en México son el de 2,0 m × 50 m (100 m²) y el de 2,0 m × 100 m (200 m²). En trabajos de ingeniería, existen rollos de 4 m de ancho.
Confirma las dimensiones en el empaque o ficha técnica e introduce los valores en los campos de la calculadora para obtener el número exacto de rollos.
¿Cuál es la diferencia entre geotextil tejido y no tejido?
El geotextil no tejido (fieltro) se fabrica por punzonado o ligación térmica de fibras; es el más utilizado en drenaje, filtración y separación de materiales en jardines y obras corrientes.
El geotextil tejido es más resistente a la tracción y se utiliza sobre todo en refuerzo de suelos y estabilización de carreteras.
¿Para qué sirve la manta geotextil en un jardín?
El geotextil separa materiales, filtra el agua de lluvia permitiendo que se infiltre sin arrastrar partículas e impide el crecimiento de malezas a través de la cobertura decorativa.
¿Cuándo debo consultar a un ingeniero?
Para trabajos con taludes mayores de 2 m, sistemas de drenaje bajo carreteras o pavimentos, estacionamientos o cualquier trabajo sujeto a licenciamiento municipal, la especificación y el dimensionamiento del geotextil deben ser realizados por ingeniero geotécnico.
