Diagramas lógicos y funcionales de instalaciones eléctricas en baja tensión

Las instalaciones eléctricas de baja tensión son sistemas que se diseñan y construyen para distribuir energía eléctrica con un voltaje inferior a los 1000 voltios en corriente alterna (CA) o 1500 voltios en corriente continua (CC).

Estas instalaciones son fundamentales en entornos residenciales, comerciales e industriales. Para diseñarlas, montarlas, supervisarlas y mantenerlas correctamente, es necesario interpretar distintos tipos de esquemas y diagramas eléctricos, entre ellos los diagramas lógicos y funcionales.

En esta guía se describen los tipos de diagramas más habituales, sus características, los símbolos que deben reconocerse, la relación entre los circuitos de potencia y de mando, y la forma práctica de leer un esquema con criterio profesional.

Qué son las instalaciones eléctricas de baja tensión

Las instalaciones eléctricas de baja tensión son esenciales para garantizar el suministro seguro y eficiente de electricidad en una amplia variedad de entornos.

En el ámbito residencial, comercial e industrial, su función consiste en distribuir la energía desde el punto de alimentación hasta los diferentes receptores y equipos eléctricos, incorporando los elementos de maniobra, control y protección necesarios.

Elementos principales de una instalación de baja tensión

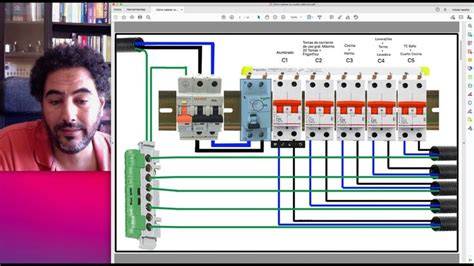

• Cuadro eléctrico o de distribución: es el corazón de la instalación, pues desde este cuadro se distribuye la energía a diferentes circuitos dentro del edificio.
• Conductores eléctricos: son los cables que transportan la energía desde el cuadro eléctrico hasta los diferentes puntos de consumo, como enchufes, bombillas y electrodomésticos.
• Tomas de corriente y puntos de luz: son los elementos finales de la instalación, donde los usuarios conectan los aparatos eléctricos y dispositivos de iluminación.
• Tierra física: es un sistema de protección que conecta la instalación eléctrica con la tierra.
• Protecciones eléctricas: como interruptores automáticos, interruptores diferenciales y fusibles.

Características de las instalaciones de baja tensión

• Flexibilidad y escalabilidad: deben ser lo suficientemente flexibles para adaptarse a cambios en las necesidades del usuario, como la incorporación de nuevos equipos o la ampliación de la infraestructura.
• Cumplimiento normativo: es fundamental que todas las instalaciones eléctricas de baja tensión cumplan con las normativas y reglamentaciones locales y nacionales.
• Durabilidad y fiabilidad: deben estar diseñadas para ser duraderas y fiables, minimizando las interrupciones del suministro eléctrico y reduciendo la necesidad de mantenimientos frecuentes.

Qué es un diagrama eléctrico funcional

El esquema eléctrico funcional, también conocido como diagrama de funcionamiento o esquema de principio, es la representación gráfica que explica la lógica de un circuito sin considerar la ubicación física de sus componentes.

El diagrama funcional es uno de los más utilizados en la docencia, siendo también muy útil en las fases de instalación.

Es la representación más simplificada. Es un esquema puramente lógico.

El diagrama funcional muestra cómo debe comportarse el sistema, qué condiciones deben cumplirse y qué elementos deben actuar para que una determinada función se ejecute.

El cerebro del sistema: a diferencia del circuito de potencia, este esquema maneja pequeñas corrientes para tomar decisiones.

Por ello, el esquema eléctrico funcional es una herramienta fundamental para el diseño, análisis y mantenimiento de sistemas eléctricos.

💡 El detalle clave: un esquema funcional es como el guion de una película: te dice quién habla y cuándo, pero no te dice en qué parte del escenario está parado cada actor.

Función del diagrama funcional

La lógica de operación es el centro de este tipo de representación.

Si el esquema multifilar es el "mapa de carreteras" (te dice por dónde ir), el funcional es el "manual de instrucciones" de la lógica.

Al ignorar las distancias físicas y el grosor de los cables, el ingeniero puede centrarse en la estrategia de control.

Ante una máquina parada, el técnico sigue el flujo de la corriente en el esquema funcional.

Si el contactor no se activa, solo tiene que mirar qué contactos (sensores, paros, finales de carrera) están en su misma línea.

Diagramas lógicos y funcionales en baja tensión

En el diseño de proyectos, a menudo pasamos por distintas etapas de abstracción.

Es la representación más simple de un sistema.

Ejemplo: un bloque que dice "Variador de Frecuencia" conectado a otro que dice "Motor Trifásico".

Aquí "abrimos" los bloques para ver sus entrañas.

Diagrama de bloques vs.

⭐ Consejo: si estás explicando una instalación a un cliente o gerente, utiliza el diagrama de bloque; se entenderá mejor la idea general.

El esquema de principio se suele utilizar cuando comienza el proyecto.

Es un esquema formado por bloques que representan los distintos componentes y sus interrelaciones tales como las alimentaciones, control, enclavamientos, etc.

Diagrama de bloques

El diagrama de bloques ofrece una visión general del sistema mediante bloques que representan equipos, subsistemas o funciones.

Su forma simplificada permite explicar la idea general de una instalación, una máquina o un proceso sin mostrar cada conductor ni cada contacto.

Si estás explicando una instalación a un cliente o gerente, utiliza el diagrama de bloque; se entenderá mejor la idea general.

Esquema funcional

El esquema funcional desarrolla la lógica interna del sistema con mayor detalle que el diagrama de bloques.

En este tipo de representación encontramos todos los componentes entre los conductores, fase y neutro.

La lectura se concentra en las condiciones de mando, las relaciones entre contactos, los sensores, los relés, los contactores y los receptores.

Principales tipos de esquemas eléctricos

Antes de lanzarnos a interpretar cualquier esquema, es fundamental saber ante qué tipo de diagrama estamos.

Esquema unifilar

El esquema unifilar es el más utilizado para representar instalaciones eléctricas de forma simplificada.

Como su nombre indica, cada circuito se representa con una sola línea, independientemente del número de conductores reales.

La llamada “representación unifilar”, o como corrientemente se dice: “Unifilar”, requiere que se reconozca su debida importancia, en virtud de que se emplea mucho.

Su forma simplificada permite tomar conocimiento de los circuitos de la instalación eléctrica muy rápidamente y en forma global, lo cual en determinado momento puede constituir una introducción al tema o bien aportar la primera idea sobre la constitución de la instalación eléctrica, requisito siempre recomendable para quien debe trabajar en ella y cuando se trata de resolver un problema.

Habitualmente, se comienza a delinear la instalación eléctrica mediante un esquema elemental, el cual luego de las distintas consideraciones referidas a las maniobras, sistema de protección, etc. se irá transformado en el unifilar definitivo, el cual a su vez dará origen al circuito multifilar (trifilar o tetrafilar, según se trate).

Esquema multifilar

Por su parte, el esquema multifilar va un paso más allá: representa todos los conductores de todos los circuitos.

El esquema eléctrico multifilar es la representación más fiel a como están conectados los componentes de una instalación eléctrica.

El esquema multifilar muestra con mayor precisión las conexiones reales entre fases, neutro, tierra, dispositivos de protección, elementos de mando y receptores.

Diagrama de potencia

El diagrama de potencia se centra en los elementos que transportan energía: contactores, motores, transformadores, etc.

Es la parte del esquema que muestra los componentes que consumen mucha energía.

Representación: se suele dibujar a la izquierda o en la parte superior.

Objetivo: alimentar la carga.

Diagrama de control o mando

El diagrama de control, por otro lado, describe la lógica de funcionamiento del sistema: qué condiciones deben cumplirse para que un relé actúe, o cómo interactúan los botones de marcha y paro con el resto del circuito.

Representación: se dibuja de forma separada (a menudo a la derecha).

Objetivo: controlar la máquina.

Por seguridad, suele trabajar a tensiones bajas o aisladas.

Diagrama ladder o de escalera

El diagrama ladder o “de escalera” es muy común en automatización industrial.

Su estructura visual imita una escalera: las barras laterales representan la alimentación eléctrica, y los peldaños son las conexiones lógicas entre entradas y salidas.

Este tipo de esquema permite traducir la lógica de funcionamiento en un formato visual fácil de seguir, especialmente útil en procesos repetitivos o secuenciales.

El famoso lenguaje de programación Ladder (KOP) o de contactos, utilizado en los Autómatas Programables industriales, es una copia directa del esquema funcional.

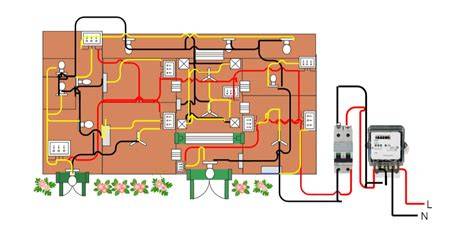

Esquema topográfico

El esquema topográfico nos muestra la ubicación física en el espacio de cada uno de los componentes de nuestra instalación.

A diferencia del esquema funcional, el esquema topográfico se ocupa de la disposición física de los elementos, sus posiciones, recorridos y localización dentro del espacio de montaje.

Planos típicos de conexionado o montaje

Los planos de conexionado o montaje muestran la forma de conectar y disponer físicamente los componentes de una instalación o de un tablero eléctrico.

En general, las representaciones utilizadas en la ingeniería eléctrica son las mencionadas, pero pueden no ser únicas.

Separación entre circuito de potencia y circuito de mando

En el mundo del diseño industrial y la automatización, el esquema funcional es la herramienta reina.

La característica más importante de un esquema funcional profesional es la división clara entre el circuito de mando y fuerza, es decir, el cerebro (mando o control) y el músculo (fuerza o potencia) de la máquina.

La diferencia entre un técnico que simplemente lee un esquema y otro que lo entiende a fondo suele estar en los hábitos.

Circuito de potencia o fuerza

Es la parte del esquema que muestra los componentes que consumen mucha energía.

El circuito de potencia incluye los elementos que transportan y entregan energía a la carga, como contactores, motores y transformadores.

Representación: se suele dibujar a la izquierda o en la parte superior.

Objetivo: alimentar la carga.

Circuito de mando o control

El circuito de mando describe la lógica de funcionamiento del sistema.

Representación: se dibuja de forma separada (a menudo a la derecha).

Objetivo: controlar la máquina.

Por seguridad, suele trabajar a tensiones bajas o aisladas.

En el esquema de mando, lo que importa es la lógica de decisión: si este relé está activo y aquel sensor detecta presencia, entonces activa el contactor.

Para un técnico de mantenimiento, esta separación es su mejor herramienta de diagnóstico.

En el diseño de automatismos industriales, mezclar los cables que alimentan un motor de gran potencia con los hilos que van a un pulsador de marcha es un error de principiante.

Dibujar ambos circuitos de forma independiente permite que el esquema sea legible y que el mantenimiento sea seguro.

Imagina intentar seguir el hilo de un pequeño sensor en medio de cables de 50 mm2; sería imposible.

Al dibujarlos por separado, queda claro dónde termina el peligro de la tensión peligrosa y dónde empieza la zona de maniobra segura para el operario que pulsa los botones.

El contactor como vínculo entre mando y potencia

⭐ El puente entre ambos: recuerda que el punto de unión entre estos dos mundos es el Contactor.

El circuito de mando controla la bobina del contactor, mientras que los contactos de potencia del contactor permiten alimentar o desconectar la carga.

Esta separación permite que un circuito de pequeñas corrientes controle una carga de mayor potencia sin que los pulsadores, sensores o elementos de control deban transportar directamente la corriente del motor.

Reglas de representación de un esquema funcional

Para que un esquema funcional cumpla su misión de ser la "hoja de ruta" lógica de un sistema, debe seguir unas reglas de diseño muy estrictas.

Aquí no importa la estética, sino la legibilidad inmediata.

En este tipo de diagramas, la corriente no "viaja" de forma caótica.

Lectura descendente

Lectura descendente: los elementos de mando (pulsadores, sensores) se colocan arriba, y los receptores o bobinas de ejecución abajo.

Esta es la característica que más confunde a los principiantes.

Organización gráfica

4º) Organización gráfica: disponer los componentes en líneas verticales dentro de las 2 líneas horizontales que representan los conductores de alimentación.

La organización gráfica debe facilitar el seguimiento de la lógica y evitar cruces o recorridos ambiguos.

Simplificación y coherencia

5º) Simplificación y coherencia: reducir al mínimo los detalles irrelevantes, manteniendo el enfoque en las funciones principales del sistema.

El conductor neutro suele representarse sin elementos de protección para simplificar, aunque en la práctica debe estar protegido al igual que las fases.

Ausencia de escala

Sin escalas: no hay metros ni centímetros.

El cable en el papel puede medir 2 cm, aunque en la realidad recorra 50 metros por una bandeja de cables.

Identificación de los componentes

Identificación literal: cada componente lleva una letra y un número (por ejemplo, KM1 para un contactor, S1 para un pulsador).

Las letras y los números permiten localizar un componente en distintas páginas, relacionar sus contactos y mantener la coherencia entre el diagrama funcional, el esquema de potencia, las borneras y los planos de montaje.

Simbología y normas aplicables

Uno de los mayores retos al enfrentarse a un esquema eléctrico es interpretar correctamente los símbolos que lo componen.

Las normas que rigen los símbolos eléctricos varían según el país o la industria.

• IEC (International Electrotechnical Commission): estándar internacional, común en Europa y Latinoamérica.
• ANSI (American National Standards Institute): predominante en EE.UU.
• DIN: una de las normas más comunes en Alemania.

Depende de tu región o industria. Las más comunes son IEC (Europa), ANSI (EE.UU.) y DIN (Alemania).

En Eintek, siempre recomendamos verificar qué norma se está aplicando en cada esquema antes de interpretarlo.

La norma más importante que hace referencia a los símbolos gráficos para esquemas de tipo eléctrico es: Norma UNE-EN 60617 (IEC 60617).

Los símbolos se vieron modificados en la década de los años 90 con esta norma.

Para evitar malentendidos, se utiliza la normativa internacional (IEC 60617).

Un esquema funcional es universal.

Puedes usarlo para montar un cuadro eléctrico en España o en Japón, ya que utiliza la simbología IEC 60617.

Partes de la norma UNE-EN 60617

• UNE-EN 60617-2.
• UNE-EN 60617-3.
• UNE-EN 60617-4.
• UNE-EN 60617-5.
• UNE-EN 60617-6.
• UNE-EN 60617-7.
• UNE-EN 60617-8.
• UNE-EN 60617-9.
• UNE-EN 60617-10.
• UNE-EN 60617-11.
• UNE-EN 60617-12.
• UNE-EN 60617-13.

Se puede omitir completa o parcialmente las rayas si no existe ambigüedad.

Símbolos y componentes habituales

• Base de enchufe (telecomunicaciones).
• Interruptor automático.
• Interruptor.
• Interruptor con luz piloto.
• Interruptor unipolar con tiempo de conexión limitado.
• Interruptor graduador.
• Interruptor bipolar.
• Conmutador unipolar.
• Interruptor unipolar de dos posiciones.
• Conmutador de vaivén.
• Conmutador intermedio.
• Conmutador de cruce.
• Pulsador.
• Pulsador con lámpara indicadora.
• Calentador de agua.
• Ventilador.
• Interruptor automático de máxima intensidad.

Mecanismo destinado a interrumpir o establecer un circuito eléctrico.

Los materiales conductores son aquellos que ofrecen poca resistencia al paso de la electricidad.

Saber identificar estos componentes nos permite seguir el recorrido lógico o eléctrico del esquema.

Cómo leer un diagrama funcional paso a paso

Antes de ponernos a interpretar un esquema eléctrico, conviene detenernos un momento y preparar bien el entorno de trabajo.

Una buena preparación no solo facilita la lectura, sino que nos permite detectar errores, comprobar conexiones y evitar confusiones durante el montaje o diagnóstico.

1. Identificar el tipo de esquema

Antes de lanzarnos a interpretar cualquier esquema, es fundamental saber ante qué tipo de diagrama estamos.

Hay que distinguir si se trata de un esquema unifilar, multifilar, funcional, de potencia, de control, ladder, topográfico o de montaje.

Cada representación responde a una finalidad diferente y no debe interpretarse como si mostrara la misma información.

2. Verificar la norma de simbología

Las normas que rigen los símbolos eléctricos varían según el país o la industria.

Antes de interpretar un esquema, es necesario confirmar si se aplica IEC, ANSI, DIN u otra norma específica.

3. Localizar la alimentación

Empezamos por lo esencial.

Todo circuito comienza por su alimentación.

Lo primero que buscamos es el punto de entrada de la energía eléctrica: líneas L1, L2, L3 (en corriente trifásica), el neutro (N) y la toma de tierra (PE).

La alimentación permite establecer el sentido de lectura y separar los circuitos que reciben energía de aquellos que solamente intervienen en la lógica de mando.

4. Seguir el recorrido de la corriente

Una vez localizada la alimentación, seguimos el recorrido de la corriente a través de los diferentes elementos.

Visualizamos este flujo como una línea continua que se activa cuando se cumplen ciertas condiciones.

En un esquema funcional, esas condiciones pueden depender de un pulsador, un sensor, un contacto auxiliar, un final de carrera, un relé o una protección.

5. Identificar las condiciones de actuación

El diagrama de control describe qué condiciones deben cumplirse para que un relé actúe, o cómo interactúan los botones de marcha y paro con el resto del circuito.

En el esquema de mando, lo que importa es la lógica de decisión: si este relé está activo y aquel sensor detecta presencia, entonces activa el contactor.

6. Localizar el receptor o elemento de ejecución

Los receptores o bobinas de ejecución se colocan abajo.

El receptor puede ser la bobina de un contactor, un relé, una lámpara indicadora, un motor u otro elemento que actúe como consecuencia de las condiciones de mando.

7. Relacionar el mando con la potencia

El puente entre ambos mundos es el Contactor.

Una vez identificada la bobina del contactor en el circuito de mando, hay que localizar sus contactos correspondientes en el circuito de potencia.

De esta manera se puede comprender cómo una orden de pequeñas corrientes provoca la alimentación o desconexión de una carga de mayor potencia.

8. Comprobar la coherencia eléctrica y funcional

El último paso es comprobar que el circuito tiene sentido eléctrico y funcional.

En muchos casos utilizamos el multímetro para verificar continuidad sobre el terreno y contrastar el esquema con lo que realmente está montado.

Preparación para interpretar y verificar un esquema

Una buena preparación no solo facilita la lectura, sino que nos permite detectar errores, comprobar conexiones y evitar confusiones durante el montaje o diagnóstico.

• Un multímetro digital, que nos permita medir continuidad, voltaje y resistencia en puntos clave del circuito.
• Marcadores de colores o resaltadores, ideales para seguir rutas eléctricas dentro del esquema.
• Copias impresas del esquema, preferiblemente en tamaño grande.

Colorear las rutas eléctricas

Colorear rutas: identificamos los recorridos de fase, neutro y tierra con distintos colores.

Estas pequeñas acciones nos permiten abordar cada intervención con claridad, evitando errores y ganando tiempo en cada revisión o montaje.

Ejemplos prácticos de lógica funcional

Para ilustrar la utilidad de los esquemas funcionales eléctricos, analizaremos algunos ejemplos prácticos.

Control de una luz desde dos puntos

Cuando se acciona uno de los 2 conmutadores, S1 o S2, el circuito se cierra de manera que la luz se enciende.

Los conmutadores normales, S1 y S3, siempre se conectan a los extremos del circuito.

Este ejemplo permite observar cómo los contactos y conmutadores modifican el estado del circuito sin que el esquema funcional tenga que representar la ubicación física de cada elemento.

Arranque y parada de un motor

El diagrama de control describe la lógica de funcionamiento del sistema: qué condiciones deben cumplirse para que un relé actúe, o cómo interactúan los botones de marcha y paro con el resto del circuito.

En el esquema de mando, lo que importa es la lógica de decisión: si este relé está activo y aquel sensor detecta presencia, entonces activa el contactor.

El esquema funcional es el estándar para diseñar arranques de motores, cintas transportadoras y sistemas de bombeo.

Ante una máquina parada, el técnico sigue el flujo de la corriente en el esquema funcional.

Si el contactor no se activa, solo tiene que mirar qué contactos (sensores, paros, finales de carrera) están en su misma línea.

Procesos repetitivos y secuenciales

El diagrama ladder o “de escalera” es muy común en automatización industrial.

Este tipo de esquema permite traducir la lógica de funcionamiento en un formato visual fácil de seguir, especialmente útil en procesos repetitivos o secuenciales.

El famoso lenguaje de programación Ladder (KOP) o de contactos, utilizado en los Autómatas Programables industriales, es una copia directa del esquema funcional.

Errores frecuentes al interpretar diagramas eléctricos

A pesar de tener un buen conocimiento técnico y una metodología clara, hay ciertos errores que solemos encontrar una y otra vez en campo.

No contrastar el plano con el montaje físico

Por eso, cada vez que trabajamos con un esquema, lo contrastamos con el montaje físico.

En muchos casos utilizamos el multímetro para verificar continuidad sobre el terreno y contrastar el esquema con lo que realmente está montado.

Las modificaciones realizadas durante una intervención pueden hacer que el montaje deje de coincidir con la documentación original.

Trabajar con planos desactualizados

Es común que los planos no se actualicen después de una intervención.

En nuestras tareas, insistimos siempre en dejar constancia de cualquier modificación, marcando los cambios en el plano original o solicitando su actualización digital.

Utilizar esquemas incompletos

Otro fallo frecuente es encontrar esquemas incompletos: sin referencias cruzadas entre páginas, sin indicar de forma clara la función de cada componente, o con símbolos no normalizados.

Nuestro consejo es estandarizar siempre el uso de simbología y emplear referencias claras.

Confundir representación lógica y ubicación física

El esquema eléctrico funcional representa la lógica de un circuito sin considerar la ubicación física de sus componentes.

El esquema topográfico, en cambio, muestra la ubicación física en el espacio de cada uno de los componentes de nuestra instalación.

Confundir ambos documentos puede provocar errores durante el montaje, el diagnóstico o la identificación de conductores.

Mezclar potencia y mando

En el diseño de automatismos industriales, mezclar los cables que alimentan un motor de gran potencia con los hilos que van a un pulsador de marcha es un error de principiante.

Dibujar ambos circuitos de forma independiente permite que el esquema sea legible y que el mantenimiento sea seguro.

Documentación técnica de una instalación eléctrica

A partir de una idea o una necesidad concreta, se llevan adelante los distintos tipos de obras, pero estos son los extremos de un camino.

En el medio, se necesita llevar a cabo muchas acciones y la disponibilidad de recursos de índole muy variada.

Para la realización de todo el ciclo de la elaboración de estas ingenierías, es necesario confeccionar documentos de carácter muy diverso, los cuales responden también a ciertas tipologías establecidas.

Los más utilizados son los “Planos”, aunque no son los únicos.

En sus distintos tipos, su ejecución requiere de normas de dibujo convencionales para representar las disposiciones de los elementos físicos (transformadores, interruptores, etc.), pero también de símbolos y nomenclaturas cuando se trata de representar los circuitos, tanto sean los de fuerza motriz, como los de control.

Los símbolos que se emplean en la ejecución de los planos utilizados en el ámbito de las instalaciones eléctricas son dibujos que representan convencionalmente los distintos elementos componentes.

Las normas mencionadas precedentemente también establecen los tamaños de las hojas en las cuales se muestran los distintos elaborados técnicos.

La cantidad de elementos y funciones de los símbolos son bastante amplias, y comprenden casi todos los tipos de instalación eléctrica y circuitos de control.

Formatos de planos

La ejecución de los elaborados técnicos está estrechamente vinculada a la informática, para lo cual se utilizan diversos softwares, así como distintos hardwares que permiten la impresión de textos y planos.

Las distintas ejecuciones de los elaborados técnicos requieren de distintas dimensiones de las hojas de papel.

Para la representación de los circuitos y planillas, se utiliza en general el formato “A3”, cuyas dimensiones son 420 x 297 mm, lo cual no quiere decir que no se pueda utilizar algún otro, por ejemplo, “A1”.

Documentos asociados a un tablero eléctrico

Junto a la provisión del tablero, se otorga un plano conformado por una determinada cantidad de hojas.

En general, se utiliza el formato “A3”.

Estas hojas contienen planos del gabinete con las dimensiones, forma de fijación, unifilar, funcional, topográfico y borneras de cada compartimiento, más un listado de los materiales componentes.

Aplicación de los diagramas en el ciclo de un proyecto

Cotización

Para hacer el pedido de las cotizaciones, es necesario un esquema unifilar, en donde se aprecie la alimentación y todas las cargas, así como los elementos de maniobras pretendidos para cada una de ellas, interconexiones con otros tableros eléctricos y, si hubiese condicionamientos, las dimensiones generales deseadas.

Inspecciones

De convenirse, el comprador puede realizar inspecciones durante la fabricación.

Recepción

Durante el acto de la recepción del tablero eléctrico por parte del comprador, se realizan ensayos eléctricos, mecánicos y funcionales cuyos datos se vuelcan en un “Acta de recepción”.

Entrega

Junto a la provisión del tablero, se otorga un plano conformado por una determinada cantidad de hojas.

Estas hojas contienen planos del gabinete con las dimensiones, forma de fijación, unifilar, funcional, topográfico y borneras de cada compartimiento, más un listado de los materiales componentes.

Buenas prácticas para técnicos e instaladores

La diferencia entre un técnico que simplemente lee un esquema y otro que lo entiende a fondo suele estar en los hábitos.

• Practicar con esquemas reales descargados de fabricantes, foros o plataformas técnicas.
• Verificar qué norma se está aplicando en cada esquema antes de interpretarlo.
• Localizar siempre la alimentación antes de seguir el recorrido de la corriente.
• Separar visualmente el circuito de potencia y el circuito de mando.
• Utilizar referencias claras para componentes, contactos y bobinas.
• Contrastar siempre el esquema con el montaje físico.
• Registrar cualquier modificación realizada durante una intervención.
• Solicitar la actualización digital de los planos cuando sea necesario.
• Utilizar copias impresas del esquema, preferiblemente en tamaño grande.
• Emplear marcadores de colores o resaltadores para seguir rutas eléctricas dentro del esquema.

En Eintek aplicamos muchas de estas estrategias, y las recomendamos a quienes se están iniciando o buscan consolidar su experiencia.

Nuestra experiencia nos ha enseñado que, detrás de cada técnico que domina esta habilidad, hay una base sólida: comprensión de los símbolos, conocimiento de las normas y, sobre todo, práctica con casos reales.

Dominar esta habilidad no solo te hace más eficiente en el trabajo: te da autonomía, capacidad de análisis y una comprensión más profunda de cómo funcionan las instalaciones que gestionas.

El esquema funcional es el cerebro de la instalación.

Un buen profesional siempre deja una copia plastificada de este diagrama dentro del cuadro eléctrico.

tags: #diagramas #logicos #y #funcionales #de #instalaciones
