La distancia entre el muro y el andamio es un aspecto esencial para garantizar la seguridad, la estabilidad y la eficacia de los trabajos en altura. Una separación incorrecta puede dificultar el acceso a la fachada, provocar la caída de personas u objetos y aumentar el riesgo de desplazamiento o vuelco de la estructura.
La distancia adecuada depende del tipo de andamio, de la configuración de la obra, de las instrucciones del fabricante y de la normativa aplicable. En el caso de la legislación francesa, la distancia entre el andamio y la estructura o fachada debe ser igual o inferior a 20 cm.
¿Cuál debe ser la distancia entre el muro y el andamio?
El andamio debe instalarse de manera que los trabajadores puedan circular y trabajar con seguridad tanto sobre la plataforma como junto a la fachada. El material, las dimensiones, la disposición y la forma de las plataformas de un andamio deben permitir a los trabajadores circular de forma segura y deben soportar las cargas a las que están sometidas (Article R4323-78 C.Trav.).
Lo ideal es que el equipo de montaje esté compuesto por dos montadores y dos ayudantes. Se deben verificar y ajustar los niveles de las bases, y la distancia entre el andamio y la estructura o fachada debe ser igual o inferior a 20 cm.
No debe existir ningún hueco superior a 20 centímetros entre el borde de las plataformas y la obra, la fachada o el equipo contra el cual se ha instalado el andamio. Cuando sea imposible evitar dicho hueco, deberán utilizarse redes de seguridad, una protección colectiva o un equipo de protección individual (Artículos R4323-58 a R4323-61 del Código de Trabajo.).
Por qué es importante controlar la separación respecto al muro
Un andamio es un equipo de trabajo para la realización de tareas en altura. Estos equipos se componen principalmente de pies, plataformas, escaleras y barandillas que constituyen puestos de trabajo en altura seguros (Artículo 1, Decreto del 21 de diciembre de 2004).
Los andamios son equipos temporales y deben montarse y desmontarse tras su uso. Los andamios son equipos de protección colectiva (EPC) y responden al imperativo del Código del Trabajo que impone el uso de EPC para asegurar los puestos de trabajo en altura (Artículo R4323-62 del Código de Trabajo.).
El andamio es un elemento fundamental para permitir el acceso a los obreros y que estos puedan dirigirse a cualquier punto de la construcción. Gracias a esta herramienta, los trabajadores llevan cualquier instrumento o material con ellos para desplazarse por el muro y así, seguir ejerciendo sus labores.
El andamio desempeña un papel crucial en la protección de los trabajadores, brindando una plataforma estable para realizar las tareas necesarias. Además de proporcionar una plataforma para los trabajadores, el andamio también desempeña un papel fundamental en el soporte de materiales y herramientas necesarios durante la construcción.
El andamio proporciona un acceso más fácil a todos los elementos del edificio, permitiendo que los ingenieros e inspectores realicen sus verificaciones de manera eficiente y exhaustiva.
Distancia máxima y protección de los huecos
Cuando la separación entre el muro y el andamio supera los 20 centímetros, el espacio abierto puede convertirse en un punto de caída. Esta situación debe corregirse reduciendo la distancia o incorporando medidas de protección equivalentes.
Estas disposiciones también se aplican cuando la estructura, la fachada o la barandilla no superan uno de los niveles a una altura de entre 1 m y 1,10 m.
Para garantizar la protección de los trabajadores contra las caídas de altura, los andamios deben estar provistos de barandillas, o de una protección equivalente, en sus lados exteriores (Artículo R4323-77 del Código de Trabajo.).
Las barandillas deben obligatoriamente (Artículo R4323-59 del Código de Trabajo.):
- estar fijadas de forma segura, ser rígidas, tener una resistencia adecuada y una altura comprendida entre 1 m y 1,10 m;
- tener un rodapié de 10 a 15 cm;
- tener un pasamanos;
- tener una barra intermedia a media altura.
Distancia del andamio según el tipo de estructura
Andamio simple
El andamio simple se usa generalmente para la mampostería de ladrillos. Estos consisten en horizontales, verticales, acopladores, etc., que son paralelos a la pared a una distancia de aproximadamente 1,2 m.
La distancia entre los horizontales es de aproximadamente 2 a 2.5 m. Los horizontales conectan los verticales en un intervalo vertical de 1.2 a 1.5 m. Los acopladores se sacan del agujero dejando en la pared a un extremo de los horizontales. Los acopladores se colocan en un intervalo de 1.2 a 1.5 m.
Andamio doble o independiente
El andamio doble se usa generalmente para mampostería de piedra. En paredes de piedra, es difícil hacer agujeros en la pared para soportar acopladores. Entonces, se construyen dos filas de andamios para hacerlo fuerte.
La primera fila está a 20-30 cm de la pared y la otra a 1 m de la primera fila. Luego se colocan acopladores que son compatibles con los dos cuadros. Para hacerlo más fuerte se proporcionan rakers y tirantes cruzados.
Esto también se llama andamiaje independiente. Este es un tipo de andamio en el que los horizontales se apoyan en una serie de agujas y estas agujas se sacan a través de agujeros en la pared.
Esto se llama andamiaje de un solo marco. En el otro tipo, las agujas se apuntalan dentro de los pisos a través de las aberturas y esto se llama andamiaje de tipo independiente o de doble marco.
Andamio suspendido
La parte superior del muro está en construcción. La plataforma de trabajo se suspende de los techos con la ayuda de cables o cadenas, se puede subir o bajar al nivel requerido.
Este tipo de andamios se utiliza para trabajos de reparación, señalamiento, pinturas, etc. Se aseguran por cables y sogas para que la persona ejerza sus funciones con tranquilidad.
En los andamios colgantes, el trabajador en todo momento debe estar asegurado con arnés y la línea de vida.
Andamio de caballete
En los andamios de caballete, la plataforma de trabajo se apoya en trípodes o escaleras móviles. Esto se usa generalmente para trabajos dentro de una habitación, como pinturas, reparaciones, entre otros. Puede alcanzar una altura de hasta 5 metros.
Andamio de acero
El andamio de acero está construido con tubos de acero que se unen mediante acopladores o accesorios de acero, es muy fácil de construir o desmontar.
Este material es uno de los más usados para la fabricación de andamios porque aunque pesa bastante es muy resistente.
Andamios patentados
Los andamios patentados están hechos de acero, pero están equipados con acoplamientos especiales y marcos. Son andamios prefabricados cuya plataforma de trabajo está dispuesta en soportes que pueden ajustarse al nivel requerido.
Andamios fijos
El andamio fijo, también conocido como andamio de fachada, es el tipo más común. Se divide en dos categorías principales:
- el andamio de marco metálico para trabajos de fachada;
- el andamio modular para el sector industrial.
Este tipo de andamio es adecuado para grandes obras de larga duración. Requiere un montaje previo y debe cumplir obligatoriamente con las normas de solidez, estabilidad, seguridad y materiales: NF EN 12810-1, NF EN 12810-2, NF EN 12811-1, NF EN 12811-2, NF EN 12811-3.
Andamios móviles
Los andamios móviles suelen ser prefabricados y son más adecuados para trabajos de corta duración. Asimismo, deben cumplir con las normas de solidez, estabilidad, seguridad y materiales: NF EN 1004-1 y NF EN 1004-2 o la norma NF P93-520.
Gracias a su diseño, es muy fácil de usar, se apoyan en ruedas giratorias y se pueden desplazar de un sitio a otro. Esto permite un gran ahorro de tiempo y no superan los 9 metros de altura.
En el caso de un andamio móvil, su estabilidad debe garantizarse de modo que no se produzca ningún desplazamiento o vuelco imprevisto durante el montaje, el desmontaje y la utilización (Artículo R4323-75 del Código de Trabajo francés).
Para garantizar esta estabilidad, asegúrese de bloquear el freno de las ruedas, desplegar los estabilizadores metálicos en cada esquina y verificar los niveles en la base del andamio.
Ningún trabajador debe permanecer sobre un andamio móvil durante su desplazamiento.
Andamios de torre
Los andamios de torres son utilizados para actividades sencillas y de corto plazo. Tiene una apariencia de torre, como su propio nombre lo indica.
Para las medidas de los andamios para la construcción, las torres fijas no exceden los 12 metros de altitud.
Medidas habituales de los andamios
Las medidas de andamios para la construcción pueden tener diferentes alturas y tamaños. Esto dependerá del trabajo que se esté ejecutando.
Esta herramienta puede llegar a alcanzar 25 metros de altitud, y muchos más. No obstante, en otras construcciones pueden medir hasta 10 metros.
Existe una serie de medidas estándares para los andamios. Sin embargo, son muchos los diferentes tamaños y alturas de cada uno de estos.
| Elemento o modelo | Medida indicada |
|---|---|
| Andamio ligero | 2 metros de altura y 0,74 metros de ancho |
| Andamio sencillo | 4 o 6 metros de altitud respecto a su plataforma |
| Versión sencilla | 8 metros de altitud |
| Altura de trabajo con valla | 10 metros |
| Andamio doble | Entre 10 y 12 metros |
| Torre fija | No excede los 12 metros de altitud |
| Andamio móvil | No supera los 9 metros de altura |
En este modelo, su medida se considera desde el suelo hasta llegar al comienzo de la plataforma de apoyo y es 2 metros de altura. De ancho, la medida es 0,74 metros.
Al hacerlo así, se ha construido un andamio ligero, garantizando una estructura firme y segura.
El andamio sencillo tiene como medidas estándares, 4 o 6 metros de altitud respecto a su plataforma.
Para esta estructura, la versión sencilla del andamio cuenta con una altitud de 8 metros. Y se mide desde la superficie del suelo hasta llegar a la parte superior de la plataforma.
Se le implementa una valla de seguridad de un metro, y así, la altura para el trabajo alcanza los 10 metros.
Además, para el modelo de andamio doble, existen dos versiones adicionales que se sitúan entre 10 y 12 metros.
La mayor ventaja que ofrece este modelo es que tiene la capacidad de adaptarse a cualquier altura.
Las medidas de andamios para la construcción de este modelo, son de 2 metros y tienen figuras que formar una A.
Por lo general, este andamio es fabricado con material de madera, y es utilizado para realizar trabajos sencillos.
Base, estabilidad y anclaje del andamio
Los andamios deben estar bien construidos, deben ser fuertes y firmes para apoyar a los trabajadores y otros materiales de construcción colocados sobre ellos.
La estabilidad del andamio debe estar garantizada y todas las partes del andamio deben instalarse de modo que se evite su desplazamiento con respecto al conjunto (Artículo R4323-73 del Código de Trabajo francés).
En el caso de un andamio fijo, su estabilidad debe ser capaz de soportar las cargas y esfuerzos a los que se somete durante los trabajos, así como resistir las condiciones atmosféricas, especialmente el viento.
Esta estabilidad se logra verificando la nivelación de su base y realizando anclajes cada 4 u 8 metros, dependiendo del tamaño del andamio, el tipo de trabajo, etc. (Artículo R4323-74 del Código de Trabajo francés).
En caso de que sea imposible anclar el andamio, este debe estar protegido contra el riesgo de deslizamiento y vuelco mediante otro medio de eficacia equivalente.
Además, la superficie de apoyo contra la que se ancla el andamio debe tener la resistencia suficiente para evitar cualquier hundimiento.
Antes de utilizar el andamio, una persona competente debe evaluar las conexiones directas y confirmar que las superficies de apoyo pueden soportar las cargas que se impondrán.
Los elementos no deben presentar ningún tipo de oxidación o corrosión.
Probar la resistencia de la superficie donde se va a instalar el andamio.
Todas las conexiones deben cumplir con los requerimientos de seguridad.
Los andamios deben diseñarse por una persona cualificada y construirse y cargarse de acuerdo con ese diseño.
Los componentes de andamios fabricados por diferentes fabricantes no deben mezclarse, salvo que los componentes encajen sin forzarlos y el usuario mantenga la integridad estructural del andamio.
Plataformas, accesos y cargas
La carga admisible del andamio debe indicarse de forma visible en cada uno de sus niveles (Artículo R4323-76 del Código de Trabajo francés).
Conocer y no excederse en las cargas máximas permitidas.
La plataforma de trabajo debe estar completamente cubierta cuando el diseño y el uso del andamio así lo requieran. Los extremos unidos de las tablas deben descansar sobre superficies de apoyo separadas cuando las tablas se colocan juntas para crear una plataforma larga.
Las plataformas de madera no deben cubrirse con acabados opacos, aunque sus bordes pueden cubrirse o marcarse para su identificación.
Los medios de acceso entre los diferentes niveles del andamio deben ser seguros y suficientes en número (Artículo R4323-79 del Código de Trabajo.). Por lo general, se trata de escaleras fijas equipadas con una trampilla.
Para subir y bajar a los diferentes niveles de plataforma, solo se hará por las escaleras fijadas al interior o exterior del andamio.
Cuando las plataformas del andamio se encuentran a más de 2 pies (0.6 m) por encima o por debajo de un punto de acceso, deben utilizarse escaleras portátiles, escaleras enganchables, escaleras fijables, torres de escaleras, rampas, pasarelas, accesos prefabricados integrados u otro acceso directo autorizado.
La altura de los peldaños debe ser uniforme, con una variación máxima de ¼ de pulgada (0.6 cm) en cada tramo de escaleras.
La separación máxima entre peldaños debe ser de 16¾ pulgadas (43 cm).
El empleador debe proporcionar medios seguros de acceso a cada trabajador que monte o desmonte un andamio cuando sea viable y no cree un peligro mayor.
Montaje, modificación y desmontaje
La instalación de un andamio necesita varios trabajadores y conlleva riesgos para ellos.
Por ello, para prevenir el riesgo de caídas en altura, se aplican normas estrictas a cualquier operación de montaje, desmontaje o modificación de un andamio.
El montaje y desmontaje del andamio solo puede ser realizado por andamieros certificados con todos los requisitos exigidos por la ley.
Los andamios deben montarse, desplazarse, desmontarse o modificarse únicamente bajo la supervisión y dirección de una persona competente cualificada para el montaje, desplazamiento, desmontaje o modificación de andamios.
En primer lugar, la instalación de un andamio debe ser supervisada por una persona competente y el personal asignado a esta tarea debe haber recibido una formación específica para estas operaciones (Artículo R4323-69 del Código de Trabajo.).
Como mínimo, los trabajadores deben haber recibido formación sobre:
- la comprensión del plan de montaje, desmontaje o transformación de un andamio;
- las normas de seguridad a seguir durante estas operaciones;
- las medidas de prevención contra riesgos de caída de personas u objetos;
- las medidas de seguridad y de evacuación en caso de condiciones meteorológicas adversas;
- las condiciones relativas a los esfuerzos estructurales admisibles;
- los demás riesgos que estas operaciones puedan conllevar.
Esta formación debe renovarse tan a menudo como sea necesario para tener en cuenta la evolución de los andamios (Article R. 4323-3 C.Trav.).
En segundo lugar, la persona que dirige, así como el equipo de montaje del andamio deben disponer obligatoriamente del manual del fabricante con sus instrucciones o del plan de montaje y desmontaje.
El andamio debe instalarse siguiendo la nota de cálculo proporcionada en el manual (Artículo R4323-70 del Código de Trabajo.).
Si las previsiones para la instalación del andamio no se ajustan a las instrucciones del manual de uso, una persona competente deberá elaborar un plan de montaje, utilización y desmontaje del andamio.
Del mismo modo, cuando las notas de cálculo del manual no estén disponibles o no puedan aplicarse según la configuración prevista para la instalación del andamio, una persona competente deberá realizar un cálculo de resistencia y estabilidad.
El manual, o en su defecto el plan de montaje y desmontaje, así como las notas de cálculo, deben conservarse en el lugar de trabajo.
En tercer lugar, los trabajadores del equipo de montaje del andamio deben contar con una protección adecuada contra el riesgo de caídas en altura durante todas las operaciones de montaje, desmontaje o modificación (Artículo R4323-71 del Código de Trabajo.).
Para cumplir con esta obligación de protección, los trabajadores asignados a las operaciones de montaje, desmontaje y modificación de un andamio deben estar equipados con:
- un arnés;
- eslingas conectadas al andamio mediante dos puntos de anclaje;
- guantes;
- calzado de seguridad;
- casco con barboquejo;
- gafas de protección si es necesario.
Asimismo, el acceso a las zonas del andamio en proceso de montaje debe estar estrictamente reservado a los trabajadores autorizados. Estas zonas deben estar equipadas con dispositivos que impidan la entrada de personas no autorizadas (Article R4323-80 C.Trav.).
Los trabajadores expuestos al riesgo de caída en altura durante las operaciones de montaje y desmontaje de andamios están sujetos a un seguimiento médico reforzado de su estado de salud (Artículo R4624-23 del Código de Trabajo.).
Protección contra caídas de personas y objetos
Cuando se trabaja en alturas y se hace un uso constante de andamios, pueden ocurrir accidentes como caídas a diferente nivel, desplome del andamio, caída de objetos, cortes en alguna de las extremidades del cuerpo, electrocutarse, entre otros.
Por tal motivo es importante que, cuando se adquieren andamios éstos cumplan con las normas de seguridad adecuadas para evitar cualquier tipo de siniestro.
Cada empleado que se encuentre sobre un andamio a más de 10 pies (3.1 m) de un nivel inferior debe estar protegido contra las caídas hacia ese nivel.

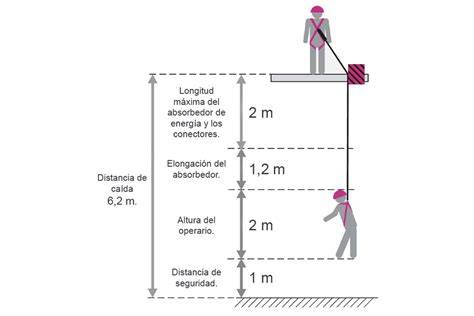

Los sistemas personales de detención de caídas utilizados en andamios deben estar conectados mediante una eslinga a una línea de vida vertical, una línea de vida horizontal o un elemento estructural del andamio.
Cuando se utilicen líneas de vida verticales, deben fijarse a un punto fijo y seguro de anclaje, ser independientes del andamio y estar protegidas contra bordes afilados y abrasión.
Cuando se utilicen líneas de vida horizontales, deben fijarse a dos o más elementos estructurales del andamio.
Los sistemas de barandillas deben instalarse a lo largo de todos los lados y extremos abiertos de las plataformas.
La altura del borde superior de los pasamanos o elementos equivalentes en andamios soportados fabricados o puestos en servicio después del 1 de enero de 2000 debe situarse entre 38 pulgadas (0.97 m) y 45 pulgadas (1.2 m) por encima de la superficie de la plataforma.
La altura del borde superior en andamios soportados fabricados y puestos en servicio antes del 1 de enero de 2000, y en todos los andamios suspendidos donde se requieran tanto barandilla como sistema personal de detención de caídas, debe situarse entre 36 pulgadas (0.9 m) y 45 pulgadas (1.2 m).
El arriostramiento transversal puede utilizarse en lugar de una barra intermedia cuando el punto de cruce de dos refuerzos se sitúe entre 20 pulgadas (0.5 m) y 30 pulgadas (0.8 m) por encima de la plataforma de trabajo, o como pasamanos superior cuando el punto de cruce se sitúe entre 38 pulgadas (0.97 m) y 48 pulgadas (1.3 m) por encima de la plataforma.
Además del uso de cascos, cada trabajador que se encuentre sobre un andamio debe recibir protección adicional contra la caída de herramientas manuales, residuos y otros objetos pequeños mediante rodapiés, pantallas o sistemas de barandillas, o mediante redes para residuos, plataformas de retención o estructuras de cubierta que contengan o desvíen los objetos que caen.
Los rodapiés deben tener una altura mínima de tres pulgadas y media (9 cm) desde su borde superior hasta el nivel de la superficie de paso o trabajo.
Los rodapiés deben fijarse firmemente en el borde exterior de la plataforma y no tener una separación superior a ¼ de pulgada (0.7 cm) sobre la superficie de paso o trabajo.
Es necesario armar la baranda de seguridad siempre en donde vaya a estar ubicado el colaborador trabajando.
Condiciones meteorológicas y riesgos eléctricos
Si existen condiciones climáticas o vientos extremos, se tiene que suspender cualquier tipo de actividad en el andamio.
Está prohibido trabajar sobre o desde andamios durante tormentas o vientos fuertes, salvo que una persona competente haya determinado que es seguro que los trabajadores permanezcan en el andamio y que estos estén protegidos mediante un sistema personal de detención de caídas o pantallas contra el viento.
Las cuerdas de suspensión deben estar protegidas frente a procesos que produzcan calor.
Cuando se utilicen polipastos de tambor de enrollamiento en un andamio suspendido, deben contener al menos cuatro vueltas de la cuerda de suspensión en el punto más bajo del recorrido del andamio.
Una persona competente debe inspeccionar las cuerdas para detectar defectos antes de cada turno de trabajo y después de cualquier circunstancia que pueda afectar a su integridad.
Debe utilizarse una abrazadera aislada para fijar cada cable de suspensión a su soporte colgante, como un gancho de cornisa o una viga de pescante.
El cable de suspensión debe estar cubierto con material aislante hasta al menos 4 pies (1.2 m) por encima del polipasto.
Si existe una línea de cola por debajo del polipasto, debe aislarse para evitar el contacto con la plataforma.
Además de la conexión del conductor de trabajo exigida por el proceso de soldadura, debe conectarse un conductor de puesta a tierra desde el andamio hasta la estructura.
Comprobación práctica de la distancia entre muro y andamio
- Consultar el manual del fabricante y el plan de montaje, utilización y desmontaje.
- Verificar la distancia entre el borde de la plataforma y el muro.
- Confirmar que la separación no supere 20 cm cuando sea aplicable la legislación francesa citada.
- Instalar redes de seguridad, protección colectiva o equipos de protección individual si no es posible reducir el hueco.
- Comprobar que la plataforma esté nivelada, firme y correctamente apoyada.
- Verificar la resistencia de la superficie donde se instalará el andamio.
- Revisar los anclajes, tirantes, arriostramientos y conexiones.
- Comprobar que la carga admisible esté indicada de forma visible en cada nivel.
- Instalar barandillas, pasamanos, barras intermedias y rodapiés.
- Permitir el acceso únicamente por escaleras u otros medios seguros previstos para el andamio.
- Suspender los trabajos cuando existan tormentas, vientos extremos u otras condiciones peligrosas.
- Realizar el montaje, la modificación y el desmontaje bajo la supervisión de una persona competente.
Normas y documentación aplicable
Nota importante: Este artículo se refiere a la legislación francesa.
El uso de un andamio conforme a la norma NF 096 - Equipos de obra garantiza el cumplimiento normativo.
Los andamios fijos deben cumplir obligatoriamente con las normas NF EN 12810-1, NF EN 12810-2, NF EN 12811-1, NF EN 12811-2 y NF EN 12811-3.
Los andamios móviles deben cumplir con las normas NF EN 1004-1 y NF EN 1004-2 o la norma NF P93-520.
La recomendación R 408 de la CNAM se refiere al montaje, utilización y desmontaje de andamios de fachada.
La recomendación R 457 se refiere al montaje, desmontaje y uso de andamios móviles.
Los materiales y elementos que componen el andamio deben poseer la solidez y resistencia adecuadas para los trabajos a realizar (Artículo R4323-72 del Código de Trabajo.).
Además, deben ser compatibles entre sí y corresponder a las condiciones de uso para las que han sido previstos y probados.
Selección del andamio para cada trabajo
La construcción implica diversas complejidades, por esta razón se necesitan diferentes tipos o sistemas de andamios y tener claro cuál es el andamio adecuado para el trabajo.
De este modo no solo nos aseguraremos de que la labor se cumpla en tiempo, sino que tendríamos garantizada la seguridad de todo el personal involucrado en una obra.
El tipo de estructura dependerá del tipo de trabajo de construcción que se vaya a realizar.
Existen numerosos tipos de andamios según los trabajos a realizar, la duración de los mismos, la carga que deben soportar, la frecuencia de uso, el tamaño, así como las limitaciones ambientales y materiales, entre otros.
Al comprender el significado, uso, propósito y resultados de cada tipo de andamio hace que elegir el mejor para el trabajo sea mucho más fácil.
Además, esto permite crear un entorno más seguro para los trabajadores de la construcción.
Los andamios son fabricados para ser utilizados como complemento del constructor a la hora de edificar un edificio o rehabilitar tejados.
En muchas ocasiones, con ellos se realizan puentes o plataformas sostenidas por madera y pasarelas.
Antiguamente, se elaboraban con madera, sin embargo, en la actualidad son más comunes los andamios de aluminio y de acero.
Aunque en algunas zonas se utilizan con otros tipos de materiales, como por ejemplo, los plásticos.
En las ventas y alquiler de andamios se pueden hallar todos los tipos y modelos de esta herramienta.
Las variedades de este producto dependen de su fabricante.
