Los postes de luz o postes de hormigón son esenciales para sostener líneas eléctricas aéreas y equipos como luminarias y transformadores.
Un empalme eléctrico es la unión de dos o más cables de una instalación eléctrica. Se trata de una solución para reparar un cable que está en mal estado, prolongar su longitud o derivar cables.
Se trata de una de las ejecuciones más comunes en electricidad. Hablamos, sin duda, del empalme. Pero ¿qué es y en qué consiste? ¿Son seguros de realizar? ¿Sabías que existen varios tipos?
Qué es un empalme eléctrico
Se trata de la unión física entre dos o más cables que permite la continuidad de la corriente eléctrica. Estos pueden tener diferentes objetivos y según el mismo se realizará de una manera o de otra.
Las conexiones se llevan a cabo con diferentes técnicas y materiales especializados para este fin, como puede ser la cinta aislante o una pistola de calor para sellado del empalme.

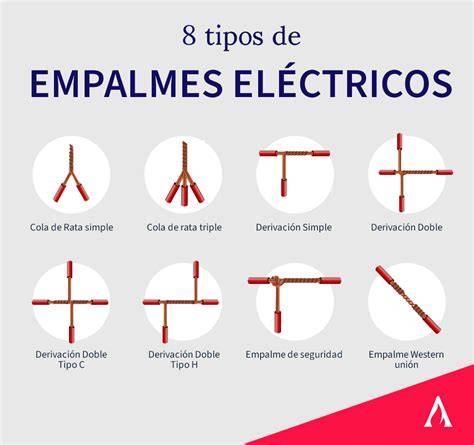

Principales tipos de empalmes eléctricos
Empalme western o de prolongación
Es el más sencillo. Se aplica para prolongar o reparar cables. Suele utilizarse en la superficie.
Empalme de derivación
Su función es derivar energía eléctrica en alimentaciones adicionales.
Empalme de cola de ratón
También conocido como trenzado, es útil para unir dos cables que no se encontrarán sometidos a gran tensión. Para cajas de conexiones o en las salidas (tomacorrientes o interruptores). Se suele utilizar un capuchón aislante en lugar de cintas y es sencillo de instalar. Este puede ser triple.
Empalme de derivación simple
También conocido como toma doblada, se utiliza cuando es necesario empalmar un cable adicional a uno existente. Su forma es similar a la de la letra T.
Empalme de derivación doble
Con técnicas de enlazado, para derivaciones más potentes y robustas.
Materiales y soluciones para realizar empalmes
Conexiones: hablamos de conectores para cables eléctricos, así como todas las soluciones que existen para los empalmes.
Cables: no sólo los cables que tiene que empalmar, sino cables extra en caso de que quieras hacer una prolongación.
Por otro lado, podemos encontrar cajas de empalme donde se hallan varios cables para mantener las conexiones organizadas y seguras.
Las conexiones se llevan a cabo con diferentes técnicas y materiales especializados para este fin, como puede ser la cinta aislante o una pistola de calor para sellado del empalme.
Medidas de seguridad para un empalme eléctrico
Lo primero y más importante es asegurarte de que se trata de una operación sencilla, y comprobar que tienes toda la información necesaria.
Valora si podrás realizarlo tú o necesitarás la ayuda de un profesional.
Hay que tener en cuenta que se trata de una labor que implica riesgo eléctrico si no se ejecuta adecuadamente.
Debes ser consciente de qué tipo de empalme vas a efectuar.
Cerciórate de que llevas a cabo la maniobra con todas las medidas de seguridad: si el empalme es en un aparato eléctrico, manipúlalo sólo cuando esté desconectado de la red.
Si el empalme vas a hacerlo en tu instalación eléctrica, hazlo con el diferencial bajado.
Si no estás seguro de cómo lleva a cabo la conexión de dos o más cables, al realizar un empalme eléctrico, siempre puedes contar con la ayuda de un electricista profesional para que te ayude.
Empalmes eléctricos para parcelas y viviendas rurales
¿Compraste una parcela y necesitas luz? Evita rechazos y trámites eternos. Nos encargamos de TODO el proceso de empalme eléctrico (Monofásico o Trifásico) ante CGE, Enel o Chilquinta.
Desde la instalación del poste hasta la certificación SEC TE1 aprobada.
Garantizamos aprobación o devolvemos tu dinero.
+500 Proyectos Ejecutados
Beneficios del servicio
- Trámite 100% aprobado en CGE/Enel/Chilquinta
- Instalación de poste de hormigón o madera
- Acometida aérea o subterránea
- Aumento de capacidad de empalmes existentes
- Visita técnica de factibilidad GRATIS
- Garantía de aprobación SEC
Alcance de las instalaciones
- Empalmes monofásicos hasta 10 kW
- Empalmes trifásicos hasta 50 kW
- Postación con poste de hormigón 9m
- Acometida subterránea en ductos
- Tablero de medida homologado
- Regularización de empalmes existentes
Proceso de trabajo para instalar un empalme
- Factibilidad. Visitamos tu terreno para verificar punto de conexión más cercano (sin costo).
- Proyecto TE1. Elaboramos e ingresamos la solicitud a la SEC.
- Aprobación SEC. Gestionamos la aprobación del proyecto TE1.
- Empalme físico. Instalamos poste, caja de empalme y protecciones.
- Conexión con la compañía. Coordinamos con CGE/Enel para el medidor definitivo.
Entregables del servicio
- Poste de hormigón armado instalado
- Caja de empalme homologada
- Tablero de protecciones interior
- Certificado TE1 aprobado por SEC
- Contrato comercial con la compañía
- Garantía de instalación 12 meses
Plazos y compañías eléctricas
El proceso toma entre 4 a 8 semanas dependiendo de la compañía y la complejidad del proyecto.
Sí, trabajamos con CGE, Enel, Chilquinta y cooperativas eléctricas rurales.
La primera visita técnica es completamente gratuita y sin compromiso.
Si el poste de la compañía está muy lejos, instalamos postes intermedios o extensiones de línea para llegar a su propiedad.

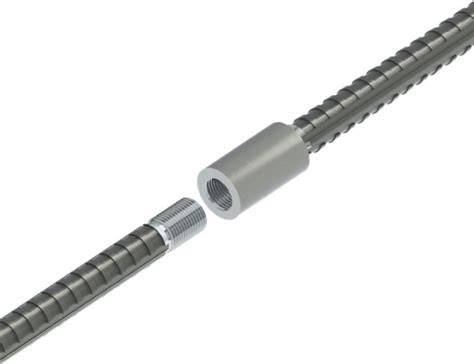

Empalmes mecánicos para barras de hormigón armado
Los conectores (o empalmes) mecánicos para barras de construcción poseen propiedades sísmicas que permiten un mejor comportamiento de estructuras de hormigón armado en caso de movimientos telúricos.
Sin embargo, esas no son sus únicas características.
La naturaleza sísmica de Chile hace necesario que las distintas estructuras de hormigón armado que conforman edificaciones, carreteras, túneles u otras obras, puedan resistir las cargas y movimientos que implica el coexistir con movimientos telúricos de distintas magnitudes.
En nuestro país, es posible hallar este tipo de producto bajo tres nomenclaturas: “conectores mecánicos para barras de construcción, empalmes para barras de construcción y hay personas que les llaman manguitos para barras de construcción”.
Esto, sin embargo, no dice relación con la función que cumple ni con los aportes que realizan dichos elementos para la armadura de las estructuras de hormigón.
Qué función cumplen los conectores mecánicos
Los conectores permiten “unir barras de acero de punta a punta”.
Generalmente cuando se realiza el diseño estructural de un muro o una losa de piso, de techo o la que fuere, el ingeniero estructural tiene que calcular la cantidad de fierros que tiene que tener el elemento.
Entonces, cuando se realiza el cálculo, se define también el diámetro, el espaciamiento entre una barra y otra y también, el traslape.
El traslape es, generalmente, cincuenta veces el diámetro (de la barra de acero) más ciertos centímetros más.
Entonces, en algunos casos, se puede llegar a un metro, dos metros de traslapo, cuando tienes barras de diámetros muy grandes.
Esto vuelve complejo el hormigonado de las estructuras ya que se genera el “congestionamiento de la enfierradura”.
| Elemento | Descripción |
|---|---|
| Conector mecánico | Permite unir barras de acero de punta a punta. |
| Traslape | Generalmente, cincuenta veces el diámetro de la barra de acero más ciertos centímetros más. |
| Conectores de rosca paralela | Se pueden utilizar en muros, losas, vigas, fundaciones y todo tipo de elementos. |
| Conectores de rosca cónica | Constituyen uno de los tipos de conectores mecánicos para barras de construcción. |
| Conectores prensados | Constituyen uno de los tipos de conectores mecánicos para barras de construcción. |
Tipos de conectores mecánicos para barras de construcción
Los conectores mecánicos se fabrican con un acero de alta resistencia.
En Chile, existen tres tipos de conectores mecánicos para barras de construcción.
Conectores de rosca paralela
Están los conectores de rosca paralela, los de rosca cónica y los prensados.
Los conectores del tipo rosca paralela son los que más se requieren en los distintos proyectos, ya que se pueden utilizar en “muros, losas, vigas, en todo tipo de elementos. También pueden usarse en fundaciones”.
Anclajes de rosca paralela
Un segundo tipo de conector mecánico son los anclajes, que también son de rosca paralela.
Conectores con pernos en su superficie
El tercer tipo de conector mecánico para barras de construcción son los conectores con pernos en su superficie, los que se utilizan principalmente cuando hay que realizar una reparación en obra.
Cuando las barras ya están embebidas en el hormigón, no tenemos como hacerle una rosca; para ello tenemos esta solución.
Conectores para elementos prefabricados
Existe otra clase de conector mecánico para barras de construcción, que está especialmente diseñado para elementos prefabricados.
Este tipo de conector también requiere de rosca por un lado.
En este caso, la barra se ingresa e internamente, se rellena con un grout, un elemento más cementicio.
Luego, se acoplan los prefabricados y las armaduras quedan fijadas, formando un solo elemento.
Ventajas estructurales y constructivas
El conector es un elemento que no corta la carga y tampoco, afecta a la estructura.
Por el contrario, cuando se unen las barras de refuerzo punta a punta, a través del empalme mecánico, es como si esta barra fuese una sola.
Asimismo, los conectores mecánicos para barras de construcción “aseguran que las deformaciones ocurran en áreas que no pongan en riesgo el equilibrio de la estructura.
También, evitan el pandeo.
Menor congestión de enfierradura
Los conectores mecánicos eliminan los problemas de congestión de enfierradura, lo que facilita el hormigonado del elemento.
Cuando existe congestión de enfierradura, se le hace muy complejo al hormigón llegar a todas las cavidades del elemento y se generan espacios con aire dentro.
Con los conectores, al liberar el tránsito del hormigón, éste se puede vibrar para compactarlo.
Mayor productividad en obra
Otro de los atributos que destacan los conectores mecánicos es que incrementan la productividad en obra.
Cuando se realiza el diseño estructural de un elemento, sea este un muro, una losa, el ingeniero estructural tiene que calcular la cantidad de fierro que tendrá dicho componente.
Asimismo, debe definir el diámetro de las barras, su espaciamiento y el traslape, que se debe calcular por normativa y por el diámetro de las barras.
Este aspecto también se traslada a la obra.
Generalmente, los operarios tienen que medir cuánto es el traslapo de las barras.
Entonces, eso queda muy condicionado por la persona que ejecuta el trabajo: puede que se calcule de forma errónea y se coloque un traslapo más pequeño, más largo o que las barras queden mal amarradas.
Cuando se habla de conectores mecánicos, se refiere a un sistema que es industrializada.
Exigencias sísmicas y certificación
Al ser un país sísmico, las construcciones nacionales y sus estructuras, así como sus componentes de refuerzo, están regidas bajo una serie de normativas para evitar su colapso ante movimientos telúricos.
El ACI 318, dentro de uno de sus capítulos, dice que se recomienda el uso de conectores, por ejemplo, del tipo 2 en zonas sísmicas, que resistan cargas cíclicas, cargas a la tracción, entre otros ensayos.
De esta manera, en Chile se exige, además que los conectores sean del tipo 2, estos vengan ensayados y certificados para soportar las cargas que se generan durante un sismo, con el fin que estos elementos permitan transferirlas a través de la armadura y que no sean absorbidas por el hormigón.
Es muy relevante que el conector dialogue con nuestra normativa chilena en temas sísmicos, que es la NCh 433.
Finalmente, debido sus propiedades sísmicas, los conectores mecánicos para barras de refuerzo deben tener sí o sí su certificación que señale que cumplen con lo establecido en la ACI 318.
Si no cumplen con ese requisito, el conector será rechazado.
A Chile también llegan productos chinos que son imitaciones pero que no cumplen con las especificaciones de cargas en ensayo.
Cómo elegir una solución profesional
| Aspecto | Solución profesional | Técnico informal |
|---|---|---|
| Certificación SEC | SI, AL DÍA | Dudoso |
| Garantía por escrito | 12 MESES | Verbal / Ninguna |
| Facturación | FACTURA / BOLETA | Solo Efectivo |
| Tiempos de entrega | GARANTIZADOS | Inciertos |
| Herramientas | SI (Calibradas) | Básicas |
No olvides que en Endesa te ofrecemos nuestro servicio Protección Luz 360, con el que podrás contar con un profesional acreditado en tu hogar para realizar arreglos eléctricos, como los empalmes, por ejemplo.
Su asistencia incluye el desplazamiento y tres horas de mano de obra, un servicio disponible 24 horas, los 365 días del año.
Además, si se trata de una reparación urgente, contarás con un técnico en el lugar en menos de 3 horas.
Preguntas frecuentes
¿Cuánto demora el trámite completo?
El proceso toma entre 4 a 8 semanas dependiendo de la compañía y la complejidad del proyecto.
¿Pueden aumentar la capacidad de mi empalme actual?
Sí, gestionamos aumentos de capacidad de monofásico a trifásico o incrementos de kW.
¿Qué pasa si el poste de la compañía está muy lejos?
Instalamos postes intermedios o extensiones de línea para llegar a su propiedad.
¿Trabajan con todas las compañías?
Sí, trabajamos con CGE, Enel, Chilquinta y cooperativas eléctricas rurales.
¿La visita de factibilidad tiene costo?
No, la primera visita técnica es completamente gratuita y sin compromiso.
¿Necesitas este servicio?
Contáctanos para una evaluación gratuita o presupuesto inmediato.
