El tiempo necesario para que un baño fraguado se seque depende del material al que nos refiramos: una solera de cemento, el fragüe de las juntas cerámicas o la silicona sanitaria utilizada para sellar la ducha, el lavabo y el inodoro.
En una reforma de baño, permitir que todos los materiales involucrados se sequen por completo es fundamental para conseguir una unión resistente, una impermeabilización eficaz y un resultado duradero.

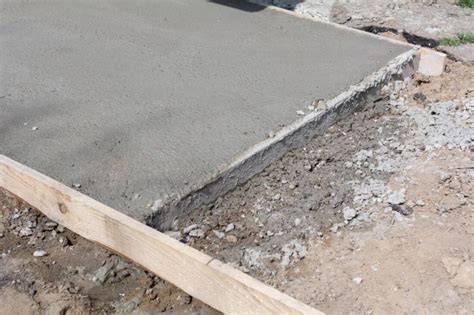

¿Cuánto tarda en secarse una solera de cemento?
Una solera de cemento requiere 28 días mínimo de secado completo antes de alicatar.
Este plazo es técnicamente obligatorio, no una recomendación.
Soleras más gruesas (15-20 cm) pueden necesitar hasta 35-40 días.
El secado prematuro es la causa número uno de desprendimientos de azulejos en reformas de viviendas en Bétera y toda la región.
Por qué la solera no se seca únicamente por la superficie
El cemento no se seca solo por evaporación superficial.
El agua está atrapada en la matriz cristalina del hormigón y debe migrar hacia el exterior lentamente.
Este proceso es químico, no solo físico.
Durante el fraguado del cemento, la reacción de hidratación se produce gradualmente, generando diversos productos que endurecen gradualmente la pasta y le otorgan resistencia.
Como todos sabemos, el cemento se solidifica gradualmente tras su vertido y alcanza la resistencia esperada.
El cemento debe curarse durante el proceso de solidificación, y es fundamental comprender su tiempo de fraguado.
Si colocas azulejos antes de que termine, el agua sigue evaporándose bajo la cerámica, creando presión que despega el material.
Además, los adhesivos modernos necesitan una base completamente seca para fraguar correctamente.
Tiempo de secado según el espesor
| Espesor de la solera | Tiempo aproximado |
|---|---|
| Solera convencional | 28 días mínimo |
| Solera de 15-20 cm | 35-40 días |
Cada 5 cm de espesor añade aproximadamente 7 días de secado.
Una solera de 20 cm necesita casi 40 días.
Factores que pueden prolongar el secado
En climas húmedos como los de Bétera y Riba-roja de Túria, el proceso es aún más lento porque la evaporación se ralentiza.
En invierno o en zonas con mucha humedad, suma 10-15 días extra.
Ventila bien durante todo el proceso.
La temperatura ambiente tiene un efecto significativo en el tiempo de fraguado del cemento.
En un entorno de baja temperatura (inferior a 5 °C), la hidratación del cemento se ralentiza considerablemente, el tiempo de fraguado se prolonga significativamente e incluso puede detenerse.
La humedad también influye significativamente en la coagulación del cemento.
Una humedad adecuada garantiza la hidratación continua del cemento.
Si el ambiente es demasiado seco, el agua del cemento se evapora rápidamente, lo que impide que la reacción de hidratación se lleve a cabo por completo, dificulta la coagulación e incluso puede producirse retracción y agrietamiento de la piedra de cemento.
Cómo comprobar si la solera está lista para alicatar
Antes de alicatar, mide la humedad residual con un higrómetro.
Debe estar por debajo del 3% para adhesivos de cemento.
La respuesta es simple.
El hormigón tiene que alcanzar el 70 % de su resistencia como mínimo.
Si tu solera ya está colocada y tienes dudas sobre su estado de secado, o si necesitas acelerar el proceso de forma segura, contacta con nosotros.
En Renoveplac realizamos valoraciones gratuitas sin compromiso y podemos medir la humedad real de tu solera para determinar si está lista para alicatar.
¿Se puede acelerar el secado de la solera?
Existen productos que reducen el tiempo a 14-21 días, pero encarecen la obra y requieren control técnico estricto.
Acelerantes: Entre los aceleradores de uso común se encuentran el cloruro de calcio, la trietanolamina, etc., que pueden acelerar la reacción de hidratación del cemento y acortar su tiempo de fraguado.
No debe confundirse un fraguado inicial más rápido con el secado completo necesario antes de alicatar.
¿Cuánto tarda en fraguar el cemento?
El tiempo de fraguado del cemento se suele dividir en dos etapas: fraguado inicial y fraguado final.
El fraguado inicial significa que el cemento comienza a perder plasticidad, mientras que el fraguado final significa que el cemento está completamente endurecido y alcanza una resistencia determinada.
Generalmente, el tiempo de fraguado inicial del cemento es de entre 3 y 4 horas tras su vertido, y el fraguado final tarda de 6 a 12 horas.
Se recomienda esperar de 3 a 4 días para que el cemento solidifique y endurezca por completo.
Sin embargo, el tiempo de fraguado específico del cemento se verá afectado por muchos factores, como el tipo de cemento, la temperatura y la humedad ambientales, la relación agua-cemento y la adición de aditivos como acelerantes o retardantes.
El tiempo de fraguado inicial se refiere al tiempo transcurrido desde la adición de agua para mezclar el cemento hasta el momento en que comienza a perder plasticidad, y el tiempo de fraguado final se refiere al tiempo transcurrido desde la adición de agua para mezclar hasta el momento en que pierde completamente la plasticidad y comienza a generar resistencia.
Esta ventana de tiempo proporciona al personal de construcción tiempo suficiente para mezclar, transportar, verter, vibrar y enlucir el hormigón o mortero.
Si el tiempo de fraguado inicial es demasiado corto, la pasta de cemento perderá rápidamente fluidez y será difícil de operar durante el transporte y el vertido, lo que resultará en la incapacidad de colocar con precisión el material en la posición diseñada.
Si el tiempo de fraguado final es demasiado largo, extenderá el período de construcción, afectará el proceso posterior y aumentará los costos de construcción.
Tiempo de fraguado de diferentes cementos
| Tipo de cemento | Tiempo de fraguado inicial | Tiempo de fraguado final | Notas |
|---|---|---|---|
| Cemento Portland Ordinario (OPC) | No menos de 30-45 minutos | No más de 10 horas | Grados estándar: 33, 43, 53. Ampliamente utilizado en la construcción general. |
| Cemento Portland Puzolana (PPC) | No menos de 30-45 minutos | No más de 10 horas | Fraguado más lento gracias a los materiales puzolánicos. Mejora la resistencia a largo plazo. |
| Cemento de endurecimiento rápido (RHC) | Generalmente entre 15 y 45 minutos | Generalmente entre 1.5 y 4 horas | Mayor resistencia. Ideal para reparaciones urgentes. |
| Cemento de bajo calor de hidratación (LHC) | No menos de 60 minutos | No más de 12 horas | Se utiliza en hormigonado en masa (por ejemplo, presas) para reducir el agrietamiento térmico. |
| Cemento de albañilería | No menos de 60 minutos | No más de 10 horas | Contiene aditivos para mejorar la trabajabilidad. No apto para uso estructural. |
| Cemento Portland resistente a los sulfatos | No menos de 30 minutos | No más de 10 horas | Se utiliza en entornos con alta exposición a sulfatos (por ejemplo, sistemas de alcantarillado). |
| Cemento blanco | No menos de 30-45 minutos | No más de 10 horas | Fines decorativos. Tiempo de fraguado similar al del OPC. |
| Cemento hidrofóbico | No menos de 30 minutos | No más de 600 minutos | El revestimiento especial repelente al agua retrasa ligeramente la hidratación. |
| Cemento alto en alúmina | Generalmente entre 30 y 60 minutos | Generalmente entre 3.5 y 5 horas | Aumento de resistencia muy rápido. |
Qué componentes modifican el fraguado
El aluminato tricálcico (C₃A) tiene una velocidad de hidratación extremadamente rápida y contribuye significativamente al desarrollo de la resistencia inicial del cemento, además de ser el principal factor que provoca su rápido fraguado.
El cemento con un alto contenido de C₃A, como el cemento de fraguado rápido, presenta un fraguado inicial significativamente más rápido.
El silicato tricálcico (C₃S) es la principal fuente de resistencia del cemento.
Su tasa de hidratación es relativamente moderada y permite un aumento continuo de la resistencia.
En el cemento Portland ordinario (OPC), el contenido de C₃S suele ser del 40 % al 60 %.
El yeso (hidrato de sulfato de calcio) es un retardante indispensable en el cemento.
En general, la cantidad adecuada de yeso en el cemento es del 3% al 5% (fracción másica).
La finura de las partículas de cemento tiene un efecto significativo en la tasa de hidratación y el tiempo de coagulación.
Cuanto más finas sean las partículas, mayor será la superficie específica del cemento, mayor será el área de contacto con el agua y más rápida será la reacción de hidratación.
Los datos de investigación muestran que cuando la superficie específica del cemento aumenta de 300 m²/kg a 400 m²/kg, el tiempo de fraguado inicial del cemento puede acortarse en 1-2 horas.
La relación agua-cemento se refiere a la proporción de masa de agua y cemento en el hormigón, la cual tiene una influencia importante en el tiempo de fraguado del cemento.
Generalmente, por cada 0.1 aumento en la relación agua-cemento, el tiempo de fraguado inicial del cemento puede extenderse entre 0.5 y 1 hora.
Por el contrario, si la relación agua-cemento es demasiado baja, el cemento no se hidratará completamente, lo que hará que la pasta de cemento se seque demasiado y espese, y la fluidez sea deficiente.
¿Cuánto tarda en secarse el fragüe de las juntas cerámicas?
¿Qué pasa cuando un fragüe de cerámica se deteriora?
Empezamos a notar manchas oscuras, suciedad, presencia de hongos y fisuras... es porque estamos en presencia de un fragüe dañado, el cual pierde impermeabilidad y corremos el riesgo de sufrir humedad por filtración, deteriorando toda la pared.
En el baño es muy frecuente encontrar algunas manchas oscuras, fisuras y moho, cuando ya son muy pronunciadas hay que proceder a reemplazar el fragüe.
Si el daño es pequeño, solamente debemos repararlo, pero si abarca una zona grande debemos cambiarlo.
También es muy importante mantenerlo con una limpieza frecuente y productos antihumedad.
Cómo cambiar el fragüe de la cerámica del baño
Para este proyecto, trabajaremos en el baño.
- Elegir el color es un paso importante.
- La primera, con un aditivo líquido especial, que potenciará la impermeabilidad del fragüe.
- La relación de medidas para realizar esta mezcla es la indicada por el fabricante.
- La segunda manera de hacer la mezcla es hacerlo con agua.
- Nunca debes mezclar el agua con el aditivo.
- Con la mezcla lista, ahora debes aplicar el nuevo fragüe ayudándote del fraguador.
- Para finalizar, usa un paño de microfibra para quitar el polvo.
Con la mezcla lista, ahora debes aplicar el nuevo fragüe ayudándote del fraguador.
El tiempo exacto de secado del fragüe dependerá del producto utilizado, del grosor de las juntas, de la temperatura, de la humedad y de las indicaciones del fabricante.
No debe utilizarse el baño con normalidad hasta que el nuevo fragüe haya endurecido y perdido la humedad necesaria para resistir el contacto con el agua.

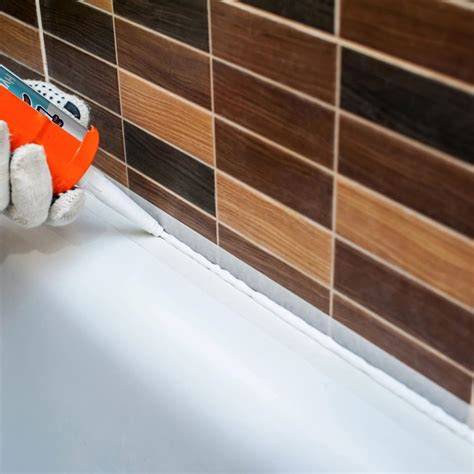

¿Cuánto tarda en secarse la silicona sanitaria?
Esta es una pregunta que todos se hacen cuando están en la etapa de acabado del baño.
El tiempo depende de muchos factores, pero bajo ninguna circunstancia se debe acelerar o acortar este proceso.
El silicón se utiliza en cualquier espacio expuesto a la humedad, es decir, principalmente en el inodoro, el baño y la cocina.
Una aplicación adecuada permite sellar lugares estratégicos en la ducha, alrededor de la taza del inodoro y en el lavabo.
El silicón ayuda a proteger las habitaciones contra filtraciones y moho.
Al comenzar la renovación del baño, debes considerar cuánto tiempo tarda en secarse el silicón sanitario para estimar con precisión la fecha de finalización de los trabajos.
Se asume que después de 24 horas, el silicón alcanza su endurecimiento total.
Sin embargo, es recomendable esperar 48 horas para un uso completo de la cabina de ducha.
Desde unas horas hasta unos días, dependiendo del tipo de silicón, el material alcanza su plena dureza.
| Fase | Tiempo orientativo |
|---|---|
| Formación de la película superficial | Después de unos 20 minutos |
| Endurecimiento total de la superficie | Después de 24 horas |
| Uso completo de la cabina de ducha | 48 horas |
Factores que modifican el secado de la silicona
El tiempo de secado del silicón sanitario depende de muchos factores.
El silicón seca mejor a una temperatura entre 20 y 25°C.
Si la temperatura cae por debajo de 10°C, el tiempo de secado se alarga considerablemente.
Sin embargo, una temperatura demasiado alta que exceda los 30°C, provoca que la película se forme demasiado rápido, impidiendo su correcta conformación.
El nivel óptimo de humedad debe ser del 50 al 60%.
Esto garantiza un endurecimiento uniforme.
Un valor demasiado bajo prolonga el tiempo de secado del silicón, y un valor demasiado alto, superior al 70%, ralentiza el proceso.
Una capa delgada seca más rápido, y en teoría se puede utilizar la bandeja después de unas pocas horas.
Sin embargo, aplicar demasiada cantidad de silicón alarga el tiempo de secado incluso a varios días.
El concreto y la madera, que tienen alta porosidad, absorben parte de la humedad del material y aceleran el tiempo de secado del silicón.
El vidrio, la cerámica, el metal y otras superficies lisas no influyen en el tiempo de secado del silicón.
Antes de comenzar a sellar, ventila bien el baño.
Esto acelerará la evaporación de los solventes presentes en el producto sellante.
Así, reducirás el tiempo de espera para el resultado final.
Elige solo productos de fabricantes de renombre.
El silicón sanitario está diseñado para lugares expuestos a la humedad, como el inodoro, el baño y la cocina.
Preparación antes de aplicar la silicona
Todo el proceso debe comenzar con una buena preparación de la superficie.
Es necesario eliminar los residuos del material viejo.
Este problema no existe cuando el sellado del inodoro o la cabina de ducha se lleva a cabo en un baño nuevo.
En ambos casos, la superficie debe desengrasarse y secarse.
El tiempo de secado del silicón sanitario también depende del tipo de producto que uses y del grosor de la capa aplicada.
No sucumbas a la tentación de usar demasiado pronto la cabina de ducha, el lavabo o el inodoro.
El silicón, más rápido de lo que indica el fabricante, parece endurecerse.
Pero eso es solo apariencia.
Usar la superficie demasiado pronto después de sellar causará el lavado del silicón y disminuirá su resistencia a los daños.
¿Cuánto esperar para utilizar un plato de ducha?
Es esencial permitir que el plato de ducha se seque por completo antes de su uso.
Aunque los materiales usados en la renovación pueden tener propiedades de secado rápido.
48 horas de secado.
Durante este período de secado, es crucial prestar especial atención a la silicona empleada en la instalación.
La silicona desempeña un papel vital en el sellado y la impermeabilización del baño y la ducha, y su tiempo de secado adecuado es importante para lograr una unión resistente y duradera.
Además, es fundamental que el plato de ducha se asiente y seque adecuadamente para garantizar su estabilidad y evitar problemas futuros, como movimientos o deformaciones.
El tiempo de secado adecuado son clave después de un cambio de bañera por plato ducha.
Permitir que tanto la silicona como el plato de ducha se sequen completamente garantizará un baño funcional, estético y libre de inconvenientes a largo plazo.
Asegúrate de seguir estas recomendaciones para disfrutar plenamente de tu renovación y evitar contratiempos innecesarios.
Cómo interpretar los plazos sin confundir fraguado y secado
- Fraguado inicial: el cemento comienza a perder plasticidad.
- Fraguado final: el cemento pierde completamente la plasticidad y comienza a generar resistencia.
- Endurecimiento: el material continúa desarrollando resistencia después del fraguado.
- Secado de la solera: la humedad residual debe reducirse hasta permitir la colocación segura del revestimiento.
- Secado de la silicona: la superficie puede formar una película antes de que el material alcance su endurecimiento completo.
Por eso, unas pocas horas de fraguado inicial del cemento no significan que la base esté lista para alicatar, y una película superficial de silicona no significa que la ducha pueda utilizarse inmediatamente.
Medición profesional del fraguado del cemento
El instrumento Vicat es un instrumento profesional para medir el tiempo de fraguado del cemento.
La varilla de prueba de consistencia estándar es un cilindro hueco de metal con un diámetro de 10 mm y una longitud de 50 mm.
Está conectado a la varilla deslizante y puede deslizarse libremente en dirección vertical.
Hay escalas precisas en la superficie de la varilla deslizante para registrar la profundidad de hundimiento de la varilla.
La aguja de prueba para el fraguado inicial y la aguja de prueba para el fraguado final son ambas agujas metálicas especiales.
La longitud efectiva de la aguja de prueba de fraguado inicial es de 50 mm y el diámetro es de 1.13 mm; la longitud efectiva de la aguja de prueba de fraguado final es de 30 mm, y el diámetro también es de 1.13 mm.
La punta de la aguja de prueba de fraguado final es anular, para juzgar con mayor precisión el estado de fraguado final del cemento.
El instrumento Vicat refleja el estado de fraguado del cemento mediante la profundidad de hundimiento de la varilla o aguja de prueba en la pasta de cemento.
Primero, coloque el instrumento Vicat verticalmente sobre un banco de pruebas horizontal, estable y sin vibraciones, y compruebe que la varilla deslizante se deslice libremente para asegurarse de que no haya obstrucciones.
De acuerdo con las normas pertinentes, como el “Método de ensayo de consumo de agua de consistencia estándar, tiempo de fraguado y estabilidad del cemento” (GB/T 1346-2011)...
