Desde la prehistoria y por miles de años, la madera fue el material más usado por el hombre para construir su vivienda. Por eso, el techo de madera representa un recurso versátil y una alternativa arquitectónica que se adapta a todos los tiempos y tendencias.
En la mayoría de los casos fueron diseñados con una inclinación o pendiente importante. Esto se debe principalmente a la necesidad de escurrir el agua, situación que se repite al incorporarse la cubierta de tejas, donde la pendiente debía ser mínimamente de un 30 por ciento por el peso y por el agua.
En la actualidad, si bien el techo inclinado es tradicional, la tendencia viró a construcciones cúbicas, con techos planos y la cubierta prácticamente oculta. Este modo constructivo generó que la madera no tenga un protagonismo en la estructura de los diseños, ya sea por mito o por el temor de que el material no resulte apropiado para tal uso.
La madera puede considerarse como una opción válida en el diseño de la cubierta que permite mantener la estética del techo plano y lucir la madera no sólo en el cielorraso sino también en la estructura.
Qué se entiende por techo plano
Un techo plano nunca es perfecto. En cualquier caso, tendrá un pequeño sesgo. La razón de esto es el hecho de que es necesario asegurarse de que la nieve y el agua derretida se derritan.
En techos planos con una ligera pendiente, a menudo se instala un sistema de drenaje. Por lo general, una helada de cinco grados es suficiente para que los flujos de agua salgan del techo a través del sistema de drenaje.
La pendiente de un techo es la elevación sobre la longitud. Las proporciones varían entre 5:30 y 30:30.
Un techo bajo debe ser de 5:30, es decir, que, en el espacio de 30 centímetros, el techo se eleva 5 centímetros.
En la solución de madera para un techo plano, los cabios o tirantes se colocan de manera plana y sin pendiente visible, mientras que la inclinación mínima necesaria para la cubierta se obtiene mediante las clavaderas.
Cuándo elegir una estructura de madera
Los favoritos de los arquitectos modernos de casas de madera son las casas con techo plano (inclinado).
A menudo, las casas con techos planos son construidas por arquitectos que se especializan en la construcción de edificios de alta tecnología.
Una casa de madera con techo plano es un aspecto único y moderno, ahorro de material y una hermosa casa por menos dinero.
Debido al sistema de diseño específico y las tecnologías únicas, se crea una apariencia individual.
El techo plano tiene un diseño interesante y le da un aspecto moderno a la estructura.
En el extranjero, los tejados planos siempre han estado de moda.
En nuestros países, los techos inclinados se han puesto de moda no hace mucho.
Lo extraño es su proliferación (casi violenta) en viviendas individuales. Habrán sido las revistas de decoración o publicaciones similares?.
Por caso escuchar en mi vida de docente y alumno que indicaban que con madera no se podía hacer una cubierta horizontal, una terraza.
También se trata de una superficie plana horizontal.
Es común encontrar viejas construcciones en argentina con los tradicionales techos con vigas de madera, listones y bovedillas de ladrillos comunes.
Ventajas de una cubierta plana de madera
- Es más conveniente instalar un techo plano y realizar varios trabajos de servicio.
- Entonces, en tales techos, puede trabajar con baterías o antenas de servicio.
- La sangre plana tiene un excelente aislamiento térmico.
- Tal techo es capaz de realizar funciones adicionales.
- Por lo tanto, puede instalar fácilmente un campo deportivo o un jardín en él.
- El techo plano es fácil de instalar.
- Este tipo de trabajo lleva poco tiempo.
- El techo plano es duradero y se puede utilizar durante mucho tiempo.
- Los costos de mantenimiento son bajos.
- Si cumple con todos los requisitos al realizar trabajos de construcción e instala correctamente los embudos, el problema del drenaje ineficaz se puede resolver fácilmente.
Las casas con un área de recreación en la azotea y césped se ven espectaculares.
Un techo permite brindar protección del clima y las precipitaciones, además permite drenar el agua, así como aislar para que el interior se mantenga cálido y fresco.
Por lo tanto, al momento de construir un techo, es importante tener claro el tipo de techo que se quiere tener.
Cómo se diseña la estructura de madera
Apoyos, columnas y vigas
Cuando se analiza esa posibilidad, lo primero a considerar es si tenemos apoyos (paredes perimetrales).
En caso contrario se deben hacer columnas, que pueden ser de madera, mampostería, premoldeadas o metálicas, según la estética que se quiera lograr y el gusto del cliente.
Sobre ellas, colocar una viga solera o viga de apoyo.
Luego, sobre los apoyos se colocarán los cabios o tirantes modulados cada 70 centímetros aproximadamente, de manera plana y sin pendiente.
Mediante esta tecnología, la del poste viga, se levantan los tres esqueletos en forma independiente, que luego serán revestidos con carpinterías, también realizadas con pino Oregon.
Las uniones entre vigas y columnas se materializan mediante conectores de acero galvanizado de 10mm de espesor.
Los conectores están diseñados de manera tal de no quedar a la vista.
Cielorraso y formación de la pendiente
Se ubica el cielorraso elegido y la pendiente mínima necesaria se logra con las clavaderas para la cubierta de chapa.
Se comienza con una clavadera de una pulgada y se aumenta la medida hasta la última.
Para ocultar esta pendiente mínima y necesaria se colocan cenefas perimetrales de la altura comprendida entre el lomo de los cabios y la cubierta de chapa en la parte superior del techo, armando como una especie de cajón.
La cenefa puede ser de madera, fibrocemento o chapa.
Canaleta interna
Finalmente, el éxito de la funcionalidad del techo lo otorgará la canaleta interna que se coloca contra la cenefa: queda oculta y cumple la función de recolección del agua que drena del techo.
Materiales recomendados para la estructura
Para la construcción de casas de madera con techo plano, se utilizan materiales modernos, por ejemplo, vigas encoladas.
A veces están hechos de madera seca.
En cuanto a los materiales, se aconseja elegir maderas macizas de las denominadas duras, entre ellas la de quebracho colorado, anchico, virapita, marmelero o guayubira (especie muy comercializada en Córdoba últimamente) o maderas blandas o semiblandas como compensadas de eucalipto saligna, pino y sus versiones macizas también.
Todas deben ser especialmente tratadas con impregnante.
Se recomienda utilizar materiales de alta calidad para asegurar un óptimo acabado que sea resistente al paso del tiempo.
| Tipo de material | Ejemplos | Uso o característica |
|---|---|---|
| Maderas duras | quebracho colorado, anchico, virapita, marmelero o guayubira | Maderas macizas para la estructura |
| Maderas blandas o semiblandas | eucalipto saligna, pino | Versiones compensadas y macizas |
| Elementos estructurales | vigas encoladas, madera seca | Soluciones modernas para casas de madera |
| Conectores | acero galvanizado de 10mm de espesor | Uniones entre vigas y columnas |
| Cenefas | madera, fibrocemento o chapa | Ocultan la pendiente mínima |
Este material de construcción renovable reduce las emisiones de dióxido de carbono y almacena el calor.
Cabe destacar que el edificio ha recibido la calificación de “B excelente” en el sistema finlandés de clasificación ambiental.
Impermeabilización y aislamiento
Es necesario colocar un aislante hidrófugo (para el agua) y un aislante térmico que contrarreste tanto el frío como el calor.
La cubierta debe proteger la estructura de madera frente a la humedad, las precipitaciones y las variaciones de temperatura.
El techo permite brindar protección del clima y las precipitaciones, además permite drenar el agua, así como aislar para que el interior se mantenga cálido y fresco.

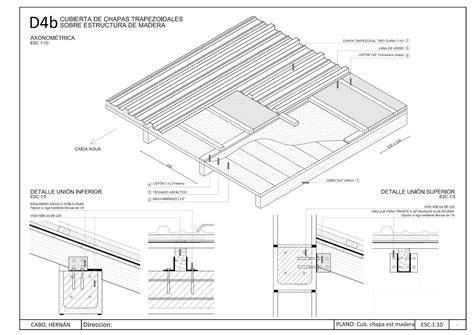

La cubierta de chapa
La única cubierta permitida es la de chapa, ya que no requiere mucha pendiente por su bajo peso y hermetismo.
La cubierta se instala sobre las clavaderas, que generan la pendiente mínima necesaria en una estructura de cabios colocada de manera plana.
Para ocultar visualmente esta diferencia de altura, las cenefas perimetrales forman una especie de cajón en la parte superior del techo.
Sistemas de drenaje para techo plano
Por separado, debe decirse sobre el sistema de drenaje de techo plano.
El transporte de corrientes de agua será fácil si elige el tipo apropiado de sistema de drenaje.
Hay tres opciones en total.
Sistema externo no organizado
Un sistema externo no organizado asume que el agua atmosférica fluirá espontáneamente.
Se utiliza para equipar pequeñas dependencias.
Sistema organizado al aire libre
Un sistema organizado al aire libre implica que el agua ingresará a las canaletas y luego se transferirá al desagüe.
Este sistema generalmente se coloca a lo largo de los aleros y el exterior de la pared.
Sistema interno
La esencia del sistema interno es que el agua fluye a través de un embudo de drenaje, que se encuentra en los sistemas de techado.
Las corrientes de agua se desvían a través de varios tubos ascendentes.
Si tiene un drenaje interno, puede congelarse o obstruirse (un drenaje externo es una opción).
Pero a veces no puede prescindir del uso de drenajes internos.
La solución de la canaleta interna contra la cenefa permite mantener oculto el sistema de recolección y conducir el agua que drena del techo.
Clima, ubicación y forma del edificio
Los diferentes tipos de techo son aptos para algunos climas, así que es importante conocer algunas cosas antes de decidir qué tipo de techo construir.
- Los techos a dos aguas no son aptos para las zonas con mucho viento, pero el techo a cuatro aguas es más resistente en relación con los vientos fuertes.
- Los techos planos son más prácticos en los climas secos y cálidos.
- Existen varios tipos de techos a dos aguas, los cuales son aptos para los climas con precipitación.
- En los climas templados y con nieve en todas las estaciones, los techos a dos aguas son la mejor opción.
Construir el techo debajo de un árbol viejo no es buena opción, ya que algunas ramas pueden caerse sobre el techo.
El drenaje es otro factor, porque los techos deben estar diseñados para que las precipitaciones se drenen.
Si vives en un barrio donde las casas están construidas juntas, debes construir un techo con un alero pequeño.
Los techos planos son más prácticos en los climas secos y cálidos, mientras que en los climas templados y con nieve en todas las estaciones los techos a dos aguas son la mejor opción.
Tipos de techo y elección del diseño
Existen varios tipos de techo que son apropiados para distintos propósitos y permiten el uso de materiales diferentes.
Los principales tipos de techo son el a dos aguas y el plano, uno de los factores que determinará el diseño final del techo es la forma que tenga el edificio.
Será más complicado construir un techo redondo en un edificio cuadrado, así que, hay que dejar que la forma de la estructura nos guíe.
- Techo plano: Poseen una pequeña pendiente y permiten que se construyan jardines naturales exteriores o habitaciones en ellos.
- Techo abuhardillado: También llamado techo de granero, porque se usa más en los graneros. El techo maximiza la cantidad de espacio utilizable en el último piso o el altillo.
- Techo a dos aguas: Parece una V invertida, es el techo más sencillo de hacer y es el más popular en América del Norte.
- Techo piramidal o a cuatro aguas: Como su nombre lo indica, tiene forma de pirámide y está diseñado para los edificios cuadrados.
- Techo de cobertizo: Es un techo plano con una pendiente más pronunciada y se utiliza en los cobertizos, ampliaciones de las casas y porches.
Proceso general de construcción
1. Escoger el diseño del techo
Existen varios tipos de techo que son apropiados para distintos propósitos y permiten el uso de materiales diferentes.
Los principales tipos de techo son el a dos aguas y el plano, uno de los factores que determinará el diseño final del techo es la forma que tenga el edificio.
2. Tener en cuenta el clima
Los diferentes tipos de techo son aptos para algunos climas, así que es importante conocer algunas cosas antes de decidir qué tipo de techo construir.
3. Escoger los materiales
Entre la gran variedad de techos cada uno de ellos se realizan de diferentes formas y con distintos materiales.
Techos planos: Utiliza asfalto, fibra de vidrio, metal o polivinilo en la parte exterior.
4. Tener presente la ubicación
Construir el techo debajo de un árbol viejo no es buena opción, ya que algunas ramas pueden caerse sobre el techo.
El drenaje es otro factor, porque los techos deben estar diseñados para que las precipitaciones se drenen.
5. Determinar la pendiente
La pendiente de un techo es la elevación sobre la longitud.
Un techo bajo debe ser de 5:30, es decir, que, en el espacio de 30 centímetros, el techo se eleva 5 centímetros.
6. Medir el techo
Para determinar la cantidad de los materiales, se necesitan hacer cálculos.
La mejor forma es utilizar una calculadora de techado que ayude a determinar el área con la que se trabajará y la cantidad de materiales que se necesitan.
7. Elaborar un plano
El plano debe consistir en un diagrama del techo que incluya la forma y el diseño, los materiales, las medidas y el espacio donde irá el armazón.
8. Comprar los materiales
Al haber decidido la pendiente del techo y medida el área, podrás comprar los materiales.
Los armazones prefabricados son la manera más fácil y rápida de realizar una estructura de techo.
9. Aprender los pasos
El proceso de construcción se divide en cuatro pasos, que son:
- Enmarcado: Construcción e instalación de la estructura del techo, que se hace con armazones prefabricados.
- Revestimiento: Capa de material que va sobre la forma y estructura de la superficie del techo.
- Instalación de la membrana: Capa protectora que cubre el revestimiento. También incluye la instalación de un soporte para nieve en la membrana.
- Instalación de la cubierta: Capa que va sobre la membrana y resguarda al techo del clima.
10. Preparar los armazones
Las estructuras de las paredes deben estar cuadradas, niveladas y verticales.
Sube los armazones al techo, esto se hace con ayuda de una grúa o de forma manual.
11. Instalar soportes temporales
Hay que instalar soportes temporales donde van a apoyarse los armazones hasta que se instalen el revestimiento y soporte permanente.
12. Instalar los armazones de los extremos
Los dos armazones de los extremos deben instalarse en la parte delantera y trasera del edificio, siguiendo las instrucciones del fabricante, y asegúrate de adherirlos a los soportes temporales.
13. Instalar los armazones estándares
Instala el primer armazón estándar en la parte delantera del edificio, siguiendo las instrucciones del fabricante.
14. Revestir el techo
Al tener los armazones sujetos y asegurados de forma permanente, se empieza a revestir el techo.
El revestimiento se instala de manera longitudinal, primero en la parte inferior, desde la esquina hacia el otro extremo.
Al pasar la siguiente hilera, comienza desde el mismo extremo con la mitad de una lámina de revestimiento, para quedar escalonada.
Siempre debes unir los paneles sobre soportes y procura que los paneles queden separados por 3 milímetros de distancia.
Repite el procedimiento para los dos lados del techo.
15. Instalar el borde de goteo
Es una lámina de metal que protege la parte inferior del revestimiento de la lluvia y la aleja de la casa o la direcciona hacia una canaleta.
16. Instalar la membrana
La membrana más común es la de tela asfáltica, que es parecida al cartón alquitranado, pero la tela lleva asfalto en vez de alquitrán.
El principal objetivo de la membrana es la impermeabilización.
17. Instalar la cubierta del techo
Igual que la membrana y el revestimiento, la cubierta se instala de forma longitudinal de abajo hacia arriba.
Como el revestimiento, las tejas tienen que estar escalonadas, e igual la membrana, deben superponerse.
Avanza hacia la cumbrera por cada lado y termina instalando las tejas de cumbrera.
Detalles arquitectónicos y posibilidades de uso
Una casa con techo plano puede conservar una imagen cúbica y moderna sin renunciar a la presencia visual de la madera.
La especialista subraya que la madera puede considerarse como una opción válida en el diseño de la cubierta que permite mantener la estética del techo plano y lucir la madera no sólo en el cielorraso sino también en la estructura.
De esta forma diseñaron un conjunto formado por tres cuerpos cúbicos de planta rectangular destinados a restaurante, bar y terraza de verano.
Organizados a partir de dos ejes.
En el caso de la terraza, la estructura queda sin envolvente.
La elección del vidrio para conformar la piel de los volúmenes fue una imposición de las autoridades municipales.
La conexión entre restaurante y bar se materializa por un volumen vidriado, que refuerza la idea de cuerpos independientes.
En la terraza, la estructura puede quedar expuesta como parte de la expresión arquitectónica, mientras que en otras áreas puede ocultarse mediante el cielorraso o los revestimientos.
La estructura de madera también puede complementar jardines naturales exteriores, habitaciones, terrazas y áreas de recreación en la azotea.
Zapons | Techo a Dos Aguas | Roof Rafters 2x8 | Techo de Madera #zapons #construccion #construction
Aspectos que requieren atención
Sin embargo, un techo plano también tiene desventajas.
Si tiene un drenaje interno, puede congelarse o obstruirse.
Pero a veces no puede prescindir del uso de drenajes internos.
El éxito de la funcionalidad del techo lo otorgará la canaleta interna que se coloca contra la cenefa: queda oculta y cumple la función de recolección del agua que drena del techo.
Por eso, la elección del sistema de drenaje debe realizarse junto con el diseño de la estructura, la impermeabilización, la pendiente mínima y la ubicación de la canaleta.
También es necesario colocar un aislante hidrófugo para el agua y un aislante térmico que contrarreste tanto el frío como el calor.
El profesional hace hincapié en que todas deben ser especialmente tratadas con impregnante y recomienda utilizar materiales de alta calidad para asegurar un óptimo acabado que sea resistente al paso del tiempo.
