Los sistemas de anclaje químico permiten fijar elementos estructurales en concreto y mampostería mediante morteros inyectables o cápsulas químicas. Estas soluciones están diseñadas para adaptarse a distintos tamaños de obra, cargas, condiciones del material base y requisitos de instalación.
En aplicaciones exigentes, el rendimiento del anclaje depende de la compatibilidad entre la resina, el sustrato, la profundidad del agujero, el diámetro de la perforación y el procedimiento de instalación. Por ello, los sistemas de anclaje químico se utilizan para fijar varillas, placas base, barandillas, máquinas y estructuras de acero.
Qué es un sistema de anclaje químico
Un anclaje químico utiliza un adhesivo de altas prestaciones para unir una varilla roscada, una barra de refuerzo u otro elemento de fijación con el material base. El mortero se introduce en el agujero perforado y, después de colocar el elemento, se produce una unión resistente y duradera.
La oferta de anclajes químicos incluye morteros híbridos, resinas epoxi, resinas de poliéster, resinas de viniléster y cápsulas químicas. Estas soluciones pueden emplearse en concreto fisurado, hormigón no fisurado, mampostería y concreto húmedo, siempre que el producto cuente con la aprobación correspondiente para cada condición.
Encuentre todos los anclajes químicos y de epoxy de Hilti aquí, tanto anclajes de resina inyectable como de cápsula para concreto y mampostería.
Aplicaciones principales
- Conexiones de varillas corrugadas a posteriori.
- Anclaje de placas base estructurales.
- Fijación de cargas pesadas en concreto.
- Fijación de barandillas.
- Instalación de máquinas.
- Anclaje de estructuras de acero en interiores y exteriores.
- Fijaciones en concreto fisurado y no fisurado.
- Anclaje en mampostería de bloque de concreto con relleno de mortero.
- Aplicaciones suspendidas en overhead o verticalmente, como techos y alfeizares.
Rendimiento en concreto fisurado
El mejor rendimiento en hormigón fisurado
El anclaje químico FIS HB de fischer es un componente de sistema del sistema de gran adherencia FHB II de fischer para la fijación de cargas máximas en hormigón fisurado y comprimido.
La Evaluación Técnica Europea bajo la opción 1 para hormigón fisurado y la homologación suiza de choque ofrecen un extra adicional en seguridad.
Con el sistema de gran adherencia FHB II de fischer se fijan de forma segura barandillas, máquinas y estructuras de acero en interiores y exteriores.
Tipos de mortero y resina
Mortero híbrido inyectable
El mortero híbrido inyectable de altas prestaciones cuenta con aprobaciones para uniones de varillas corrugadas a posteriori y anclaje de placas base estructurales.
| Característica | Especificación |
|---|---|
| Descripción | Mortero híbrido inyectable de altas prestaciones con aprobaciones para uniones de varillas corrugadas a posteriori y anclaje de placas base estructurales |
| Materiales base | Concreto (agrietado), Mampostería (bloque de concreto con relleno de mortero) |
| Condiciones del material base | Seco |
| Aprobaciones / informes de prueba | ETA |
Mortero de resina epoxi inyectable
El mortero de resina epoxi inyectable de alto desempeño cuenta con aprobaciones para conexiones de varillas corrugadas y anclaje de carga pesada.
| Característica | Especificación |
|---|---|
| Descripción | Mortero de resina epoxi inyectable de alto desempeño con aprobaciones para conexiones de varillas corrugadas y anclaje de carga pesada |
| Materiales base | Concreto (agrietado), Hormigón no fisurado |
| Condiciones del material base | Seco |
| Aprobaciones / informes de prueba | Actividad sísmica, ETA, Fuego |
Cápsula química para anclaje de doble acción
La cápsula química para el anclaje de doble acción Kwik-X permite fijar en hormigón y combina el desempeño del anclaje químico con la velocidad de los anclajes de atornillado directo, que se venden por separado.
| Característica | Especificación |
|---|---|
| Descripción | Cápsula química para el anclaje de doble acción Kwik-X para fijar en hormigón, combina el desempeño del anclaje químico con la velocidad de los anclajes de atornillado directo (se venden por separado) |
| Aprobaciones / informes de prueba | Informe ICC-ES (concreto) |
| Carga sísmica | Sí |
Cápsula de alto rendimiento
La cápsula de alto rendimiento está destinada al anclaje de cargas pesadas en hormigón.
| Característica | Especificación |
|---|---|
| Descripción | Cápsula de alto rendimiento para anclaje de cargas pesadas en Hormigón |
| Condiciones del material base | Seco |
| Software PROFIS | Sí |
Adhesivo híbrido de metacrilato uretano
La composición del material corresponde a un adhesivo híbrido de metacrilato uretano.
La resina híbrida inyectable económica está destinada a fijaciones de carga media en hormigón no fisurado y mampostería.
| Característica | Especificación |
|---|---|
| Descripción | Resina híbrida inyectable económica para fijaciones de carga media en hormigón no fisurado y mampostería |
| Materiales base | Hormigón no fisurado |
| Condiciones del material base | Seco |
| Carga sísmica | No |
| Composición del material | Adhesivo híbrido de metacrilato uretano |
Mortero con epoxi inyectable económico
El mortero con epoxi inyectable económico está destinado al anclaje en hormigón no fisurado.
| Característica | Especificación |
|---|---|
| Descripción | Mortero con epoxi inyectable económico para anclaje en Hormigón |
| Materiales base | Hormigón no fisurado |
| Condiciones del material base | Seco |
| Carga sísmica | No |
GU-500SD: mortero epoxi inyectable
El GU-500SD es un mortero de anclaje químico de epóxido inyectable para concreto húmedo.
El anclaje químico de epoxi puro GU-500SD ha recibido con éxito el informe de Evaluación Técnica Europea ETA-24/0928 y está marcado CE, lo que confirma su alto rendimiento y fiabilidad para aplicaciones estructurales.
La evaluación se llevó a cabo de acuerdo con el EAD 330087-01-0601, abarcando una amplia gama de condiciones, incluyendo entornos de alta alcalinidad, atmósferas sulfurosas, resistencia a la corrosión y rendimiento ante la exposición al fuego.
Este anclaje químico de epóxido puro de alto rendimiento está diseñado específicamente para conexiones de varilla de refuerzo y anclajes de alta resistencia en concreto seco, húmedo y sin fisuras.
Su formulación avanzada ofrece una excepcional resistencia de unión y durabilidad a largo plazo en un amplio rango de temperaturas, lo que la convierte en una opción confiable incluso para las aplicaciones estructurales más exigentes.
Certificado y probado en calidad por laboratorios acreditados en Alemania y Francia, el anclaje químico epóxico GU-500SD presenta una consistencia que no se deforma, lo que permite una instalación limpia y efectiva en aplicaciones suspendidas en overhead o verticalmente, como techos y alfeizares.
La fórmula sin goteo es ideal para instalación en altura.
El GU-500SD está disponible en cartucho de 400 ml con relación 3:1.
| Propiedad | Valor |
|---|---|
| Producto | GU-500SD |
| Capacidad | 400 ml |
| Relación | 3:1 |
| Tipo | Mortero de anclaje químico de epóxido inyectable |
| Condiciones del concreto | Seco, húmedo y sin fisuras |
| Evaluación Técnica Europea | ETA-24/0928 |
| Marcado | CE |
| Actividad sísmica | Pruebas de desplazamiento bajo condiciones sísmicas |
Datos técnicos de instalación
Los siguientes datos corresponden a la instalación de varilla de refuerzo en sustratos sólidos.
| Parámetro | Valor |
|---|---|
| Presión | Resistencia de arrastre de destrucción (Kgf/KN) |
| Resistencia de arrastre | Resistencia de arrastre de seguridad (Kgf/KN) |
| Estándar de trabajo | (mm) |
| Resistencia del concreto | 4,000 psi |
| Resistencia del concreto | 280 kg/cm2 |
| Diámetro | Diámetro del agujero | Profundidad del agujero | Número de fijaciones |
|---|---|---|---|
| M8 | 10 | 80 | 80 |
| M10 | 13 | 90 | 42 |
| M12 | 16 | 120 | 21 |
| M16 | 20 | 145 | 11 |
| M20 | 25 | 170 | 6 |
| M24 | 28 | 210 | 4 |
| M30 | 35 | 270 | 2 |
| M36 | 40 | 330 | 1 |
Nota: Basado en la instalación continua sin interrupciones ni cambios de boquilla.
Condiciones del material base
La selección del sistema debe considerar si el concreto está fisurado, no fisurado, seco o húmedo. También deben revisarse las aprobaciones específicas para actividad sísmica, fuego, corrosión y conexiones de varillas corrugadas.
- El concreto agrietado puede requerir un sistema con aprobación específica para hormigón fisurado.
- El hormigón no fisurado puede utilizarse con resinas híbridas o epoxi destinadas a cargas medias o aplicaciones económicas.
- El concreto húmedo requiere un producto aprobado para esa condición, como el mortero de anclaje de epóxido inyectable GU-500SD.
- La mampostería debe corresponder al tipo de bloque y al relleno de mortero indicado por la aprobación del producto.
- Las aplicaciones sísmicas deben realizarse con soluciones que cuenten con aprobación o pruebas de desplazamiento bajo condiciones sísmicas.
Aprobaciones y seguridad
Las aprobaciones técnicas permiten verificar el desempeño del sistema en condiciones concretas de uso. Entre los documentos y certificaciones disponibles se incluyen ETA, marcado CE, informe ICC-ES, homologación suiza de choque y evaluaciones relacionadas con actividad sísmica y fuego.
La Evaluación Técnica Europea bajo la opción 1 para hormigón fisurado y la homologación suiza de choque ofrecen un extra adicional en seguridad.
El anclaje químico de epoxi puro GU-500SD ha recibido con éxito el informe de Evaluación Técnica Europea ETA-24/0928 y está marcado CE, lo que confirma su alto rendimiento y fiabilidad para aplicaciones estructurales.
La evaluación se llevó a cabo de acuerdo con el EAD 330087-01-0601, abarcando una amplia gama de condiciones, incluyendo entornos de alta alcalinidad, atmósferas sulfurosas, resistencia a la corrosión y rendimiento ante la exposición al fuego.

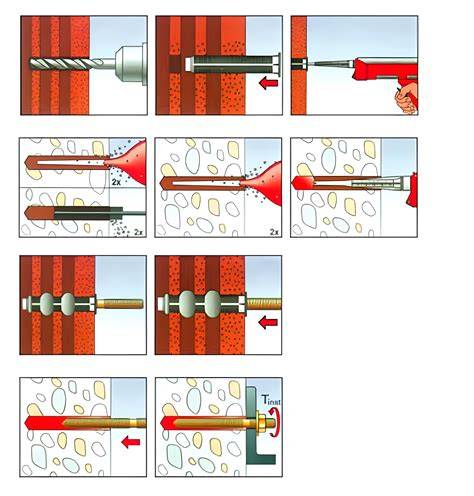

Instalación y productividad en obra
Toda la oferta de anclajes químicos Hilti está diseñada para las condiciones reales de la obra, para ayudarte a mantener la productividad y el ritmo de trabajo.
Tanto si se enfrenta a proyectos de construcción grandes como pequeños, nuestras soluciones de sistemas de anclaje químico ofrecen una opción integral para sus trabajos de anclaje para la mayoría de los presupuestos.
Descubra solución de anclajes más productiva.
Más información sobre la instalación de anclajes.
La instalación limpia y efectiva es especialmente importante en aplicaciones suspendidas en overhead o verticalmente, como techos y alfeizares.
La consistencia que no se deforma permite una instalación limpia y efectiva en aplicaciones suspendidas en overhead o verticalmente, como techos y alfeizares.
La fórmula sin goteo es ideal para instalación en altura.
Qué es un taco químico y cómo utilizarlo | LEROY MERLIN
Cálculo del volumen de adhesivo
La aplicación Calculador de volumen de adhesivo Hilti ayuda a obtener una estimación precisa del adhesivo necesario para su proyecto.
Con la Calculadora de Volumen Hilti es posible ahorrar hasta un 20% en desperdicios de anclajes químicos.
El consumo de mortero depende del diámetro del agujero, la profundidad del anclaje, el diámetro de la varilla y el número de fijaciones. La estimación debe realizarse antes de comenzar la instalación para planificar correctamente los cartuchos y las boquillas.
Fabricación y disponibilidad internacional
Los fabricantes de morteros y anclajes adhesivos inyectables ofrecen productos principales que incluyen anclajes químicos epóxicos inyectables aprobados por ETA diseñados para la retrofitting de barras de anclaje, cartuchos de inyección, morteros químicos, anclajes químicos, cápsulas de anclaje, resinas de poliéster y resinas de viniléster.
Estos productos se venden en 40 países.
Una fábrica reputada de anclajes químicos en Taiwán produce la más amplia gama de soluciones de anclaje adhesivo para sus aplicaciones de anclaje en concreto.
Con más de 15 años de experiencia en la fabricación de Sistemas de Anclaje Químico, Sistemas de Cartuchos de Inyección, Mortero Químico de Construcción y más, ofrece soluciones para diferentes requisitos de obra.
Las soluciones de anclaje químico certificadas cuentan con una amplia selección de materiales adhesivos, incluidos anclajes de epoxi, anclajes de concreto y anclajes de resina para cargas pesadas en aplicaciones de varilla, agujeros perforados con diamante y anclaje en concreto sólido.
