De manera general, no nos paramos a pensar en cómo funciona la electricidad y cuáles son los elementos que hacen que podamos conectar algo a un enchufe y comience a funcionar. Una instalación eléctrica son todos los circuitos eléctricos que hacen posible que podamos usar la electricidad, sea cual sea su fin, ya sea en casa o en cualquier otro lugar.
Todos estamos acostumbrados a que, al conectar cualquier aparato eléctrico a un enchufe, este empiece a funcionar. Una instalación eléctrica son todos los circuitos eléctricos presentes en nuestra casa, o en cualquier otro lugar, gracias a los cuales podemos hacer uso de la electricidad para todo tipo de fines.
Antes de llegar al enchufe de nuestro hogar, la electricidad pasa por una serie de elementos que garantizan un uso seguro de la señal eléctrica, pues ésta no nos llega directamente de la central eléctrica. Un circuito eléctrico básico está formado por una serie de elementos ordenados y conectados adecuadamente para permitir el paso seguro de corriente eléctrica.
Tipos de instalaciones eléctricas
Existen distintos tipos de instalaciones eléctricas que cumplen diversas funciones en el total del circuito eléctrico, desde la generación de la energía hasta su consumo doméstico o industrial.
Instalaciones generadoras
Las instalaciones eléctricas generadoras son aquellas en las que se genera la energía eléctrica de corriente alterna a partir de otras formas.
Instalaciones de transporte
Las instalaciones de transporte están compuestas por las líneas eléctricas desde las que se conectan el resto de las instalaciones. Este tipo de instalaciones pueden ser aéreas o subterráneas.
Instalaciones transformadoras
Las instalaciones transformadoras son los puntos receptores de la energía eléctrica que se encargan de modificar sus parámetros, por lo que generan conversiones.
Instalaciones monofásicas y trifásicas
Lo más habitual en una vivienda es que la instalación sea monofásica. En cambio, las instalaciones trifásicas disponen de tres fases, tres corrientes alternas diferentes que dividen la instalación en partes diferenciadas a las que llega una potencia constante.
Monofásicas: estas son las más habituales en viviendas y consiste en una única fase, como su propio nombre indica, con una sola corriente alterna.
Trifásicas: estas instalaciones tienen tres fases, es decir, tres corrientes alternas que dividen a la instalación en partes diferenciadas, pero a las que llega una potencia constante de unos 400 v.
Aunque una instalación monofásica también puede dividirse, en una instalación trifásica la potencia eléctrica se mantendrá más elevada y constante en todas las fases.
Elementos de una instalación eléctrica doméstica
Las instalaciones receptoras o domiciliarias disponen de cinco componentes interrelacionados. Son los elementos que reciben la energía del exterior para alimentar la instalación doméstica.
Las instalaciones eléctricas domiciliarias son conexiones fundamentales ya que son la fuente de suministro eléctrico de nuestros hogares. Conocer los productos de una instalación nos da el conocimiento general para instalar un servicio acorde y, sobre todo, sin riesgos.
Para que la instalación eléctrica sea óptima se deben utilizar componentes normalizados, que deben contar con la norma de fabricación correspondiente para garantizarnos su seguridad y pertinencia. Es importante que a la hora de realizar una instalación eléctrica domiciliaria se adquieran los productos a través de proveedores de confianza.
Acometida
La acometida es el punto donde la red eléctrica general se conecta con la instalación eléctrica particular.
La acometida es el punto por el que llega la electricidad desde la compañía eléctrica a nuestro hoja o domicilio. Generalmente, el punto de acometida suele ser, o bien el contador de nuestra casa, o el punto de derivación en caso de ser un bloque de edificios. En resumen, es el punto que separa la red eléctrica general de la red eléctrica de nuestro hogar.
Son los elementos que reciben la energía del exterior para alimentar la instalación doméstica. Como su nombre lo indica, es el elemento encargado del traspaso de la energía desde la fuente hacia los equipos de consumo doméstico.
Caja general de protección
La caja general de protección es, como su nombre indica, una caja, que suele estar fabricada de materiales aislantes, y cuya principal finalidad es permitirnos separar, de forma segura, la línea de acometida (el exterior) de la línea repartidora (el interior).
Es una caja fabricada con materiales aislantes que sirve para separar, de manera segura, la línea de acometida de la línea repartidora o línea general de alimentación.
Las cajas irán provistas de bases de fusibles.
Cuarto de contadores
Tanto en domicilios individuales, como en edificios comunitarios, es obligatorio que los contadores estén centralizados en un habitáculo o espacio reservado para ellos, y a ser posible protegido de manipulación.
El cuarto de contadores es un habitáculo reservado exclusivamente para los contadores y debe estar protegido de posibles manipulaciones.
Unidad de embarrado general y fusibles de seguridad
Unidad de embarrado general y fusibles de seguridad: 4 barras de metal que permiten convertir la señal trifásica en monofásica.
Derivaciones individuales y embarrado de protección
Derivaciones Individuales y embarrado de protección: cada una de las líneas que salen de cada contador y van directamente hasta los domicilios de los usuarios.
Contador eléctrico
El contador es el aparato encargado de registrar el consumo de electricidad de un suministro.
Es de los elementos más conocidos y se encarga de registrar el consumo de electricidad de un suministro.
Aunque su nombre “formal” sería equipo de medición, al contador eléctrico ya le tenemos suficiente confianza como para llamarlo de una manera más coloquial. Esta es una de las partes más conocidas de la instalación eléctrica.
Sea como sea, quienes se encargan de hacer la lectura del contador y facilitarla a la comercializadora (por ejemplo, Holaluz) que hayamos elegido para que nos facture el servicio son los técnicos de la distribuidora. Ésta siempre será la que nos toque por zona, a diferencia de la comercializadora no la podremos elegir.
La lectura del contador la realiza la distribuidora, que no podemos elegirla, ya que nos toca por zona.
Interruptor de Control de Potencia
El Interruptor de Control de Potencia, o ICP, es un interruptor que se coloca después del contador (normalmente dentro del cuadro de contadores) y justo antes de la instalación eléctrica de nuestra casa.
Es un interruptor que se conecta después del contador e inmediatamente antes de la instalación eléctrica de casa y se encarga de evitar que los usuarios consuman más electricidad de la que tienen contratada.
Su objetivo es evitar que los clientes pudieran usar más energía de la contratada. Este interruptor cuenta con un precinto para evitar que sea manipulado para usar más energía de la contratada.
Si se supera el límite, el ICP «salta» automáticamente, cortando la conexión.
Cuadro general de mando y protección

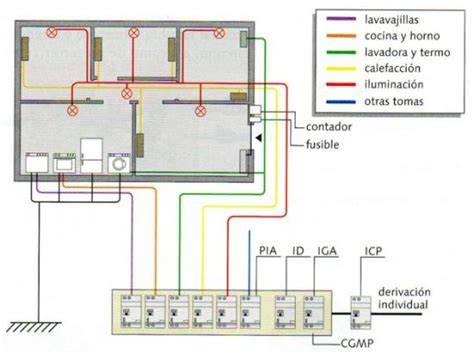

Justo después del ICP tenemos el Cuadro general de mando y protección, o CGMP. Aquí es donde se coloca el interruptor diferencial de nuestra casa, así como los interruptores automáticos y demás dispositivos de seguridad de nuestra casa.
El cuadro eléctrico se encuentra siempre dentro de las viviendas protegido dentro de un pequeño armario. Se encarga de distribuir con seguridad la alimentación de electricidad hacia los circuitos auxiliares de la instalación.
Cuadro eléctrico o cuadro de distribución: este elemento es, junto al del contador, otro viejo conocido. Su función principal es la de distribuir con seguridad la alimentación de electricidad que recibimos hacia los circuitos auxiliares de la instalación eléctrica.
El cuadro eléctrico se encarga de distribuir la electricidad hacia los distintos circuitos de la vivienda, como las salidas de alumbrado, los enchufes y los interruptores.
Interruptor diferencial
ID: el interruptor diferencial. Es un dispositivo de protección muy importante ya que actúa junto a la toma de tierra y las masas de los dispositivos para protegernos de posibles derivaciones o descargas eléctricas.
En cuanto a la protección de los usuarios encontramos dispositivos de puesta a tierra e interruptores diferenciales. Estos elementos disminuyen el riesgo de electrocución en caso de una falla en la conectividad y aislamientos de las protecciones.
Este elemento es indispensable en toda instalación eléctrica, ya que nos protege de posibles electrocuciones.
Pequeños interruptores automáticos
PIA: pequeño interruptor automático que permite cortar la electricidad por zonas.
Son los elementos que permiten maniobrar, controlar y regular el flujo de energía eléctrica.
Los interruptores automáticos permiten desconectar los diferentes circuitos de la vivienda y facilitan la localización de una avería en una zona concreta de la instalación.
Toma de tierra
La toma de tierra es una conexión que deben tener hoy en día todos los edificios y que se encarga de desechar a tierra todo tipo de corrientes no deseadas.
Si hablamos de protección, este es el elemento indispensable para ello en cualquier instalación eléctrica. Es un electrodo, comúnmente conocido como “pica” que se entierra en el suelo y se conecta a un conductor conectado a la instalación.
La toma de tierra es una conexión de seguridad que conduce las corrientes no deseadas hacia el terreno y trabaja junto con el interruptor diferencial para reducir el riesgo de descargas eléctricas.
Transformador
Este elemento sirve para adaptar el voltaje de la corriente eléctrica en la red general al que necesita en la instalación.
Estos elementos permiten disminuir o aumentar la tensión de la corriente eléctrica.
Cableado o alambrado
Es el cableado o alambrado, dependiendo del tipo de instalación eléctrica que se realice.
Estos cables en líneas generales, están fabricados de varios filamentos de cobre por su conductividad.
Por seguridad, los conectores eléctricos se recubren para que la energía eléctrica se mantenga aislada.
Se coloca cada cable desde el interruptor eléctrico hasta el punto de luz. De esta manera cada boca de consumo se conecta a una línea.
Conductos y canalizaciones
Es un conducto que forma un sistema que se utiliza para la protección y el enrutamiento de los cables eléctricos.
En general son tuberías y recubrimientos plásticos aplicados sobre los conductores.
Gabinetes generales
Ubicación de los gabinetes generales: Estas cajas alojan los mecanismos como los interruptores y los enchufes y pueden ser internas o externas.
Deben ser de calidad para garantizar la seguridad del mecanismo, cuyas características y condiciones puede encontrar en nuestro catálogo sobre gabinetes generales.
Salidas de luz, enchufes e interruptores
Por último, tras todo lo anterior, encontraremos en nuestro hogar lo que se conocen como las salidas de luz, es decir, todo aquel punto al que podemos conectar cualquier dispositivo.
Por último, dentro de los hogares encontramos las salidas de luz, es decir, todos los puntos en los cuales podemos conectar un dispositivo, como los casquillos de las bombillas o los enchufes.
Salidas para el alumbrado, enchufes e interruptores: estos serían los elementos más exteriores de la instalación.
Y, además, también forman parte de la red eléctrica de una casa los interruptores. Con ellos podemos controlar el paso de la electricidad hacia las salidas de luz.
Estos componentes están ubicados en el último tramo de una red.
Recorrido de la electricidad en una vivienda
La electricidad sigue un recorrido ordenado desde la red general hasta los equipos de consumo doméstico.
La acometida es el punto donde la red eléctrica general se conecta con la instalación eléctrica particular.
La caja general de protección separa de forma segura la línea de acometida de la línea repartidora o línea general de alimentación.
Los contadores registran el consumo de electricidad de cada suministro.
Las derivaciones individuales conducen la energía desde cada contador hasta el domicilio del usuario.
El ICP limita el uso de energía a la potencia contratada.
El CGMP distribuye la alimentación eléctrica hacia los circuitos auxiliares.
Los interruptores diferenciales, los interruptores automáticos y la toma de tierra proporcionan protección frente a fallos y derivaciones.
Los cables llevan la energía hasta los enchufes, los interruptores y las salidas de alumbrado.
Protección y seguridad de la instalación
El primer punto, antes de comenzar la instalación, es cortar el suministro eléctrico de tu hogar y respetar la normativa del REBT -Reglamento Electrotécnico de Baja Tensión-.
Para que la instalación eléctrica sea óptima se deben utilizar componentes normalizados, que deben contar con la norma de fabricación correspondiente para garantizarnos su seguridad y pertinencia.
Es importante que a la hora de realizar una instalación eléctrica domiciliaria se adquieran los productos a través de proveedores de confianza.
La toma de tierra es un elemento indispensable en toda instalación eléctrica, ya que nos protege de posibles electrocuciones.
El interruptor diferencial actúa junto a la toma de tierra y las masas de los dispositivos para protegernos de posibles derivaciones o descargas eléctricas.
En cuanto a la protección de los usuarios encontramos dispositivos de puesta a tierra e interruptores diferenciales. Estos elementos disminuyen el riesgo de electrocución en caso de una falla en la conectividad y aislamientos de las protecciones.
El ICP cuenta con un precinto para evitar que sea manipulado para usar más energía de la contratada.
Pasos básicos para planificar una instalación domiciliaria
Acceso a la red y desconexión del suministro
Como primer punto se debe tener acceso a la red de suministro pública.
El primer punto, antes de comenzar la instalación, es cortar el suministro eléctrico de tu hogar y respetar la normativa del REBT -Reglamento Electrotécnico de Baja Tensión-.
Elaboración del croquis
Realizá un croquis de la casa especificando el cableado -si será interno o externo-y los puntos de consumo.
Colocación de gabinetes
Ubicación de los gabinetes generales: Estas cajas alojan los mecanismos como los interruptores y los enchufes y pueden ser internas o externas.
Instalación del cableado y los protectores
Instalación del cableado y protectores: Se coloca cada cable desde el interruptor eléctrico hasta el punto de luz. De esta manera cada boca de consumo se conecta a una línea.
Por seguridad, los conectores eléctricos se recubren para que la energía eléctrica se mantenga aislada.
Es un conducto que forma un sistema que se utiliza para la protección y el enrutamiento de los cables eléctricos.
Cómo cablear una casa desde cero / Electricidad básica
Elementos básicos presentes en una vivienda
Aunque nos dejamos ciertos elementos bastante más técnicos, estos son los elementos básicos que puedes encontrar en prácticamente cualquier instalación eléctrica doméstica.
Acometida.
Caja general de protección.
Contador eléctrico.
Derivaciones individuales.
Interruptor de Control de Potencia.
Cuadro general de mando y protección.
Interruptor diferencial.
Pequeños interruptores automáticos.
Toma de tierra.
Cableado y conductos.
Enchufes, interruptores y salidas de alumbrado.
Todos estos elementos permiten que la electricidad llegue desde la red general hasta los equipos de consumo de forma controlada, distribuida y protegida.
