Un techo a dos aguas es una estructura de cubierta compuesta por dos planos inclinados que se unen en una cumbrera central. Es una de las soluciones más utilizadas en viviendas, edificios comerciales, instalaciones industriales y proyectos arquitectónicos modernos.
Aparte de su resistencia y bajo mantenimiento, ofrece una excelente capacidad térmica y una estética adaptable, proyectándose en estilos tradicionales o en techos a dos aguas modernos, utilizando láminas de acero o paneles tipo sándwich.
El techo a dos aguas es una estructura inclinada formada por dos superficies planas o faldones que convergen en una cumbrera, creando su distintiva forma. Asimismo, la estructura de techo a dos aguas mejora significativamente la resistencia al viento y a la humedad, aparte de permitir la ventilación, ya que facilita la circulación del aire caliente.
Sus características lo convierten en la opción predilecta para todo tipo de zonas con climas variables. Su funcionamiento se basa en un principio de estructura sencillo: la inclinación de sus faldones. Gracias a esto, se garantiza que el agua y la nieve se deslicen con facilidad, evitando sobrecargas peligrosas.

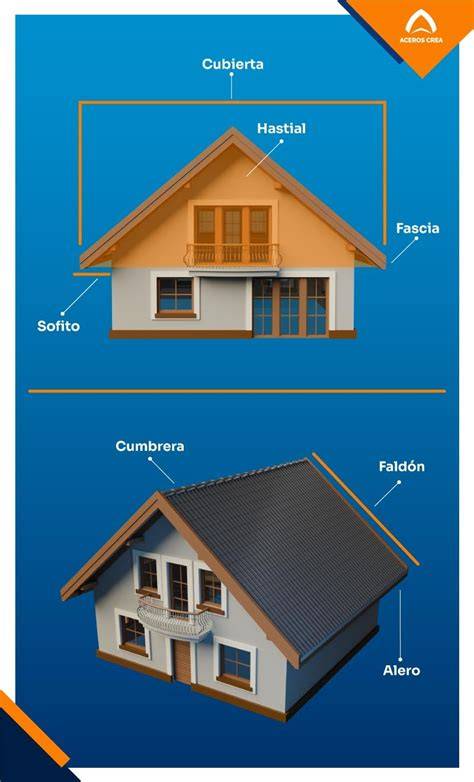

Elementos fundamentales de un techo a dos aguas
Para comprender la estructura de un techo de dos aguas, es crucial reconocer sus elementos fundamentales.
- Cumbrera: línea superior donde se unen los dos faldones inclinados del techo a 2 aguas.
- Faldón: cada una de las superficies inclinadas que convergen hacia la cumbrera.
- Alero: borde inferior de los faldones que sobresale del muro de la construcción.
- Hastial: muros verticales en los extremos del edificio que cierran el área triangular del tejado.
- Viguetas/Cabrios: elementos estructurales transversales que conectan el techo con los muros.
- Sofito: revestimiento que cubre la parte inferior del alero, por debajo del faldón.
- Corrientes/Polines: barras longitudinales que descansan sobre las viguetas o cabrios.
El techo de su casa está hecho de algo más que tejas de asfalto. Hay una serie de componentes para el techo que protegen su casa de la lluvia, el viento y la nieve.
- Plano de techo: Esta es la superficie del techo. Es plano, pero inclinado o en ángulo.
- Lima hoya o valle: Aquí es donde se conectan las dos caras inclinadas del techo y se proyectan hacia el interior.
- Ventana de buhardilla: Esta es una característica del techo que se proyecta desde la cara del techo.
- Estribo o Contrafuerte: Este es un punto donde la cara del techo se encuentra con la pared de la casa, en lugar de una cumbrera de techo.
- Limatesa: Aquí es donde dos caras del techo se conectan y proyectan hacia afuera.
- Hastial: Esta es la pared triangular debajo de la cual se encuentran dos planos de techo.
- Extremo de cumbrera: El extremo de cumbrera del techo es la cara inclinada del techo entre dos cumbreras de techo.
Un techo piramidal tiene cuatro extremos a cuatro aguas. La anatomía de un techo, o las capas de un techo, le dan estructura y protegen la casa.
Materiales y tipos de estructura
Cuando se planifica la construcción de un techo a 2 aguas, es esencial seleccionar el material adecuado para dicha estructura a dos aguas. Esta elección depende directamente del uso final, el clima local y la estética proyectada.
Es una de las soluciones más utilizadas en proyectos residenciales, comerciales e industriales debido a su resistencia, durabilidad y facilidad de instalación. Incluso, en proyectos que requieren acabados de mayor resistencia a la corrosión o una apariencia más contemporánea, también puede emplearse lámina de acero inoxidable en ciertas aplicaciones estructurales y decorativas.
El techo a dos aguas de estructura metálica emplea perfiles de acero diversos, por ejemplo PTR y monten. El techo a dos aguas de estructura metálica ofrece poco peso estructural propio y gran rapidez de montaje.
El techo a dos aguas con estructura de madera se sigue usando principalmente en proyectos de estilo rústico, ecológico o residencial. Un techo de dos aguas construido en concreto combina la pendiente inclinada con elementos estructurales muy rígidos. Esta opción se construye usando varilla y otros tipos de acero de refuerzo estructural, así como nervaduras internas, encofrado y hormigón.
La estructura puede ser de acero (con perfiles como PTR o monten), madera (para un estilo rústico) o concreto armado.
| Tipo de estructura | Características |
|---|---|
| Acero | emplea perfiles de acero diversos, por ejemplo PTR y monten |
| Acero | ofrece poco peso estructural propio y gran rapidez de montaje |
| Madera | se sigue usando principalmente en proyectos de estilo rústico, ecológico o residencial |
| Concreto | combina la pendiente inclinada con elementos estructurales muy rígidos |
Cómo calcular altura y pendiente
Antes de diseñar un techo a dos aguas, es indispensable saber cómo calcular la altura y la pendiente de un techo a dos aguas correctamente. Es esencial saber calcular la altura del techo a dos aguas y la pendiente que este debe tener.
Una parte esencial en la planificación de una estructura de techo a dos aguas es calcular la pendiente de sus faldones. Para obtener la altura de un techo a dos aguas fácilmente, tienes que contar con la medida de la longitud horizontal que abarca la pendiente de uno de los faldones, además de conocer el ángulo de inclinación de la misma.
Independientemente del contexto, en México la inclinación de un techo a 2 aguas debe tener el 15 % como mínimo, tomando en cuenta que por cada metro lineal debe existir una pendiente de 15 centímetros.
Adicional a esto, la elección de la pendiente está íntimamente ligada al material de la cubierta. Esto indica que cada material requiere una caída mínima para evacuar el agua de forma eficiente y evitar filtraciones.
Por norma general, en México la pendiente mínima recomendada es del 15 % para un drenaje eficiente. Sin embargo, la mínima para láminas acanaladas va de 6 % a 20 %; la lámina tipo teja, entre 25 % y 30 %; y los paneles aislantes, entre 5 % y 15 %.
| Material | Pendiente mínima |
|---|---|
| Techo a 2 aguas | 15 % |
| Láminas acanaladas | 6 % a 20 % |
| Lámina tipo teja | 25 % y 30 % |
| Paneles aislantes | 5 % y 15 % |
Normas y criterios técnicos
En México, no existe una única norma que rija la construcción de techos inclinados a dos aguas; más bien, su diseño y construcción se regulan por un conjunto de normas técnicas.
- Esta es la norma esencial para proyectos de techo a dos aguas, ya que se encarga de definir todas las cargas que la estructura debe soportar durante su vida útil. También establece las cargas mínimas por sismo, lluvia y el peso propio de los materiales (cargas muertas).
- Para acero: consulta la NTC para diseño y construcción de estructuras metálicas. Para madera: aplica la NTC para diseño y construcción de estructuras de madera.
Conexiones y fijaciones adecuadas: herrajes, pernos y fijaciones deben cumplir estándares industriales y ser galvanizados.
Para calcular la estructura de acero para techo a dos aguas, debes aplicar las Normas Técnicas Complementarias (NTC).
Procedimiento para construirlo
La construcción de un techo a dos aguas requiere precisión técnica y planificación detallada. Por ello, conocer el procedimiento para su elaboración es esencial para asegurar una instalación exitosa y funcional.
- Fija las 4 placas de anclaje en los puntos definidos del firme de concreto. Después, suelda los 8 tramos de monten en pares para crear 4 postes.
- Une los tramos de monten en pares para formar los largueros.
- Ensambla 3 armaduras triangulares (extremos y centro) con segmentos de PTR: cada una debe tener un refuerzo vertical y dos diagonales.
- Una vez puestas las armaduras, suelda los refuerzos horizontales entre ellas. También, monta la sección de cumbrera continua usando el PTR.
- Coloca la galvateja de izquierda a derecha y de abajo hacia arriba, dejando volados adecuados en los bordes. Aplica traslapes transversales de al menos 10 cm y longitudinales de al menos una cresta.
- Instala el capote y la cenefa troquelada en la cumbrera con los tornillos de ¾″”. Finalmente, limpia la cubierta y aplica el sellador de poliuretano en todas las uniones.
Ahora que sabes cómo calcular un techo a 2 aguas, es el momento de aprender a construirlo. En este sentido, recuerda que no todos se elaboran igual; es decir, el proceso varía en función de las características específicas de cada diseño e inmueble.
Utiliza clavos de albañil para unir la primera tabla de 5 × 10 cm (2 × 4 pulgadas) a los montantes de la pared. Clava las primeras tablas sobre la parte superior de la pared donde planeas construir el techo. Las placas superiores deben ser al menos tan anchas como los montantes.
Las viguetas de techo se extienden entre paredes paralelas para un mayor soporte estructural. Mide 60 cm (24 pulgadas) desde los extremos de una de las placas superiores y marca cada medida con un lápiz. Utiliza clavos de construcción para fijar las tablas de 5 × 10 cm (2 × 4 pulgadas) a las placas superiores y queden centradas con tus medidas. El término “centradas” significa que el medio de cada vigueta se encuentre a tu medida.
Determina la pendiente que deseas para el techo. La inclinación o pendiente del techo se mide en una proporción vertical a horizontal. Después de determinar este detalle, debes calcular la longitud de los travesaños con el teorema de Pitágoras.
Sostén una escuadra de encofrado para que las medidas de la pendiente se alineen a lo largo de la parte superior de las tablas de 5 × 10 cm (2 × 4 pulgadas). Mide aproximadamente 22 mm (7/8 de pulgada) desde el extremo del travesaño con la escuadra de encofrado. Vuelve a alinear la escuadra para formar un triángulo con la marca. Pídele a un amigo que te ayude a sujetar el travesaño para que el corte del asiento quede plano en la esquina.
Mide desde el punto más alto del travesaño hasta la parte inferior de la placa superior para determinar lo largos que necesitas hacer los soportes. Corta un soporte y alinéalo con el borde del travesaño. Utiliza clavos de construcción para asegurarlo al exterior de las placas superiores.
Utiliza abrazaderas de mano para asegurar los travesaños a cada soporte y se mantengan en su lugar. Coloca los clips de manera que un lado quede al ras con el travesaño y la parte inferior quede al ras con las placas superiores. Ensarta clavos de 4 cm (1,5 pulgadas) en los agujeros de los clips para huracanes para asegurarlos en su lugar.
Compra la tabla más recta que puedas encontrar y que abarque toda la longitud del techo. Si no puedes conseguir una tabla que sea lo suficientemente larga, puedes utilizar varias. Asegúrate de que las uniones entre las tablas se unan entre un juego de travesaños.
Alinea la parte superior de la viga del caballete entre los soportes con la parte superior de los travesaños. Asegúrate de que la viga del caballete esté nivelada para que el techo quede recto.
Utiliza un martillo y clava el travesaño en ángulo desde el lado opuesto. Utiliza 3 clavos por travesaño para que queden completamente asegurados.
Busca las viguetas de techo más cercanas al centro de la estructura. Conecta el travesaño a un lado de la vigueta de techo con clavos de construcción. Luego, martilla los clavos de la viga del caballete en el travesaño. Utiliza clavos de construcción para sujetar el resto de los travesaños a las viguetas y la viga del caballete. Mantén la consistencia con el lado de la vigueta de techo que unirá los travesaños.
Utiliza madera contrachapada de 1 cm (½ pulgada) para cubrir toda la superficie del techo. Coloca una pieza de madera contrachapada en la esquina inferior del techo, asegurándote de que los bordes queden sobre una viga de apoyo.
Nunca te subas al techo si no te sientes cómodo trabajando sobre él. Utiliza papel de fieltro de 14 kg (30 libras) para ayudar a proteger la madera de la condensación. Coloca el papel plano sobre la superficie del techo y aplícalo con un clavo de construcción cada 60 cm (24 pulgadas).
Asegura las tejas comenzando desde abajo. Alinea las tejas con la parte inferior del techo. Utiliza 3 clavos por hoja de tejas para asegurarlas al techo. Ábrete paso hacia la cima del techo. Corta las tejas individuales de la hoja y colócalas en la cima del techo. Fíjalas a la viga del caballete con clavos de construcción.
Capas y componentes de la cubierta
El techo comienza con el más reconocible de los componentes del techo: las tejas. En el pasado, las tejas de madera y pizarra eran típicas; pero, durante los últimos 100 años, las tejas de asfalto se han convertido en la cubierta de techo residencial más común en Norteamérica.
Tejas tradicionales o de 3 lengüetas: Las tejas tradicionales o de 3 lengüetas mantienen un aspecto uniforme en el techo porque todas las tejas tienen el mismo tamaño y forma.
Tejas laminadas o arquitectónicas: Las tejas laminadas o arquitectónicas se distinguen por su apariencia dimensional, con lengüetas acentuadas de diferentes tamaños y a veces bandas de sombra profundas para añadir carácter.
Tejas de diseñadores: Estas tejas ofrecen mejoras estéticas más allá de las que ofrecen las tejas laminadas. Hay una variedad de apariencias y estilos disponibles.
Las tejas para caballete y cumbrera: Los profesionales de techos instalan estas tejas a lo largo de la lima tesa y de la cumbrera de un techo. Las tejas de cumbrera y lima tesa se fabrican especialmente para ajustarse a la forma de la lima tesa o de la cumbrera del techo.
Las tejas de asfalto se ofrecen en una variedad de colores para igualar o mejorar el estilo de su casa. Después de ser aplicadas, las tejas necesitan sellarse entre sí.
Aunque el profesional de techos primero asegurará las tejas al techo con clavos, las tejas de IKO tienen un sellador activado por calor que ayudará a lograr una mejor resistencia al viento. Si su profesional de techos aplicó sus tejas en clima frío, él o ella podrían haber sellado manualmente las tejas para proporcionar la protección contra el viento hasta que llegue el clima cálido.
De todos los componentes del techo, los tapajuntas parecen ser los menos claros para el propietario. Para entender la necesidad de los tapajuntas, piense en una chimenea.
Hay muchas aplicaciones de tapajuntas para techos.
- Tragaluces: Algunos fabricantes de tragaluces incluyen tapajuntas incorporados con su producto, especialmente para tragaluces montados en la cubierta o las que se instalan directamente en la cubierta del techo.
- Fontanería de ventilación: Las salidas o ventilación de la plomería proveen ventilación para la plomería de su casa.
- Ventilación de techos: Un techo puede tener varios tipos de rejillas de ventilación proyectadas a través de la cubierta del techo, todas las cuales necesitarán tapajuntas.
- Lima hoyas o Valles: Estos son los puntos con muescas donde se encuentran dos planos de techo. En el estilo de los valles abiertos, los valles se cubren con un tapajuntas, una pieza de metal larga y plana con un centro en forma de “v” o “w.
- Ventanas de buhardilla: Cuando las buhardillas se conectan con la cara principal del techo, crean un valle, que necesita tapajuntas para su protección.
El recubrimiento impermeabilizante es una barrera similar a una tela, tradicionalmente hecha de fieltro saturado de asfalto, pero ahora comúnmente disponible como recubrimiento sintético. Se aplica directamente a la cubierta del techo y tiene varias funciones diferentes.
El recubrimiento impermeabilizante protege las tejas de cualquier resina que la cubierta pueda desprender y sirve como barrera contra el agua en caso de que esta llegue debajo de las tejas. Además, la membrana impermeabilizante puede ayudar a prevenir el “enmarcado.”
El enmarcado es generalmente el resultado de la expansión o contracción de los paneles de madera utilizados para la cubierta del techo. A medida que se mueven, los paneles de la cubierta crean cumbreras o protuberancias en la superficie del techo.
Existen diferentes tipos de membranas impermeabilizantes, incluyendo los recubrimientos impermeabilizantes sintéticos. Estos subyacentes se han vuelto más populares en los últimos años porque son ligeros y tienen líneas de rejilla impresas que los hacen fáciles de instalar. Además, los recubrimientos impermeabilizantes sintéticas pueden tener características que no se pueden obtener en el fieltro saturado de asfalto tradicional.
El protector de hielo y agua es otra capa delgada de material que se instala debajo de las tejas. Este material ayuda a defender el techo de los diques de hielo y de la lluvia impulsada por el viento, que puede hacer que el agua suba entre las tejas.
Los protectores de hielo y agua de IKO son autoadhesivos y están hechos de asfalto modificado. Este material se cierra alrededor de los clavos, proporcionando un sello hermético.
En algunos climas, tiene sentido utilizar un protector contra el hielo y el agua sobre toda la cubierta del techo, especialmente en zonas del país con fuertes vientos y propensas a los huracanes. Sin embargo, si el ático no tiene una ventilación adecuada, el protector de hielo y agua podría empeorarlos.
Cuando construyen una casa, los contratistas añaden una estructura de madera para el techo en la parte superior de la casa. Este armazón, también llamado cercha de techo, sirve como esqueleto del techo, sobre el cual descansarán las otras partes del techo.
Hay varios códigos de construcción nacionales y locales que dictan la estructura del marco de su techo.
Cubierta: Esto incluye la cubierta del techo. Todo el marco del techo está cubierto con una fina pieza de madera llamada cubierta o revestimiento del techo. El material del revestimiento del techo es generalmente madera de triplay (contrachapada) o tablero de fibras orientadas (OSB) que es un poco mas delgado de media pulgada.
Ventajas, desventajas y criterios de uso
El techo a dos aguas es una excelente opción por su funcionalidad, estética adaptable y eficiencia estructural. No obstante, antes de aplicarlo en un proyecto, es crucial evaluar sus pros y contras.
Ofrece protección excepcional frente a lluvias, granizo y vientos moderados. Gracias a su inclinación, el desagüe es muy eficiente. El diseño requiere un cálculo preciso de la pendiente. Su diseño inclinado distribuye las cargas de manera uniforme.
La evacuación natural del agua reduce el mantenimiento por corrosión o humedad. Con sellado y ventilación adecuados, su vida útil puede superar los 30 años. Facilita la captación de agua pluvial con canaletas bien ubicadas.
Deben considerarse los materiales para la estructura y la cubierta. La pendiente ideal del techo a dos aguas varía según el material.
El techo a dos aguas destaca no solo por su estética clásica, sino también por ser una opción inteligente para quienes priorizamos la durabilidad y eficiencia frente a las inclemencias del tiempo. Sin embargo, como cualquier estructura, posee tanto ventajas como desventajas que debemos evaluar antes de decantarnos por la instalación de dicho elemento.
La estructura de un techo a dos aguas puede ser tan simple o compleja como lo indiquen las especificaciones de un proyecto, por lo que existe una diversidad de modelos con componentes distintos.
Existe una variedad de materiales con los que se puede llevar a cabo la construcción de un techo a dos aguas para una casa y otras estructuras, cada uno con características que se adaptan a numerosos diseños, presupuestos y diferentes necesidades.
Al evaluar la conveniencia de la construcción de un techo a dos aguas, es importante analizar tanto sus ventajas como desventajas, lo que facilita considerablemente la decisión de llevar a cabo o no un proyecto como este.
Consideraciones finales de obra
El techo de dos aguas es uno de los diseños de techo más populares debido a su atractiva forma simétrica, su eficiencia para repeler el agua y la opción de espacio en el ático.
Por otro lado, si te encuentras indeciso entre optar por un techo a dos aguas o uno plano para tu hogar, en el siguiente video te proporcionamos las claves para tomar la mejor decisión.
¿Techo a Dos Aguas o Plano? ¡Esta es la mejor opción! 👈😱
Una vez que hayas terminado de instalar la galvateja, ¡tu techo a dos aguas quedará completamente listo!
El techo a dos aguas es una estructura que consta de dos secciones inclinadas opuestas con un punto de unión horizontal superior. Se trata de una de las configuraciones más antiguas y funcionales de cubierta, eficaz para evitar la acumulación de agua de lluvia.
El techo a dos aguas es una estructura que consta de dos secciones inclinadas opuestas con un punto de unión horizontal superior. Se trata de una de las configuraciones más antiguas y funcionales de cubierta, eficaz para evitar la acumulación de agua de lluvia.
