Un pestillo con bloqueo de embutir combina en una misma caja de cerradura los mecanismos que mantienen la puerta cerrada y los que la aseguran contra la apertura forzada.
La elección entre una cerradura eléctrica de embutir y una cerradura eléctrica de superficie, como una cerradera eléctrica, depende del tipo de puerta, del marco disponible, del cerrojo existente y de la compatibilidad entre todos los componentes.
Qué es un pestillo con bloqueo de embutir
Un pestillo en una cerradura de puerta es un componente mecánico que sale de la cerradura para asegurar adicionalmente la puerta.
Se introduce en el hueco del marco de la puerta o de la placa de cierre y así bloquea el retroceso de la puerta.
A diferencia del resbalón, que solo mantiene la puerta cerrada, el pestillo asegura que la puerta también esté protegida contra la apertura forzada.
El resbalón de la cerradura, también llamado "resbalón" o "pestillo", mantiene la puerta en la cerradera y suele ser un resbalón inclinado.
En el llamado "resbalón silencioso", el resbalón está equipado con un recubrimiento y rodillo de plástico, lo que permite una apertura y cierre especialmente silenciosos de puertas interiores.
Elementos principales de una cerradura de embutir
Caja de cerradura
La caja de cerradura es el cuerpo de la cerradura de embutir, en el que están integrados mecanismos como el resbalón, el pestillo y el sistema de cierre.
Se inserta en un hueco especialmente preparado en la puerta y garantiza el funcionamiento seguro de la cerradura.
Así, la caja de la cerradura constituye el componente central de la cerradura de embutir.
Frente o Stulpe
El frente (también llamado "Stulpe") es la placa metálica visible en la parte frontal de una cerradura y constituye un componente importante de una cerradura de embutir.
Las medidas del frente están normalizadas, siendo las dimensiones típicas para puertas interiores un ancho de unos 20 mm o 24 mm y un grosor de 3 mm.
Los extremos del frente pueden ser rectos o redondeados.
Resbalón
El resbalón mantiene la puerta en la cerradera y suele ser un resbalón inclinado.
Su función principal es permitir que la puerta se cierre al empujarla, sin necesidad de accionar manualmente el mecanismo de cierre.

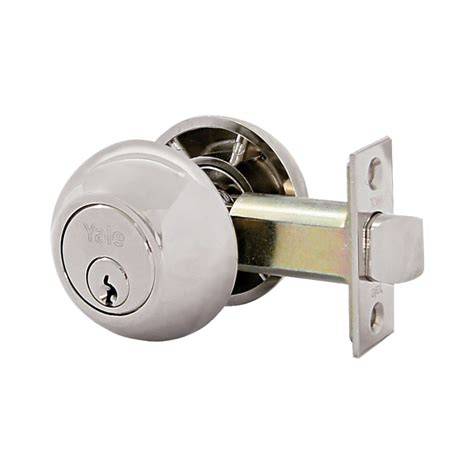

Pestillo o cerrojo
El pestillo sale de la cerradura y se introduce en el hueco del marco de la puerta o de la placa de cierre.
Al quedar extendido, bloquea el retroceso de la puerta y ofrece una protección adicional frente a la apertura forzada.
Nuez de la manilla
La nuez de la manilla es un componente central de la cerradura.
En las cerraduras antipánico, a menudo hay una nuez dividida en dos mitades que pueden girar de forma independiente, cada una conectada a las manillas mediante cuadradillos partidos.
En las cerraduras antipánico con nuez pasante, que solo se pueden abrir desde el exterior con llave, en el exterior se instala un pomo fijo.
Ojo de la cerradura
El ojo de la cerradura es la abertura en la caja de la cerradura en la que, por ejemplo, se introduce el cilindro de perfil.
Existen diferentes tipos de ojos de cerradura.
Diferencia entre un resbalón y un pestillo
| Componente | Función principal |
|---|---|
| Resbalón | Mantiene la puerta cerrada en la cerradera. |
| Pestillo | Bloquea el retroceso de la puerta y dificulta la apertura forzada. |
| Caja de cerradura | Integra el resbalón, el pestillo y el sistema de cierre. |
| Frente | Cubre y fija la cerradura en el canto de la puerta. |
Esta diferencia es especialmente importante al instalar una cerradera eléctrica en una puerta que ya tiene un cerrojo de embutir.
Cerradura eléctrica de embutir
Una cerradura eléctrica de embutir integra el accionamiento eléctrico dentro de la propia caja de la cerradura.
Si hay que sustituir los herrajes de todos modos, un instalador de cerrajería o de herrajes para puertas puede instalar una caja de cerradura de embutir electrificada.
Es una solución de aspecto más limpio, sustancialmente más segura y menos propensa a presentar problemas a largo plazo.
Una cerradura de embutir electrificada también hace que el funcionamiento de girar la manilla para abrir la puerta sea normal, mientras que con una cerradera eléctrica alguien tiene que saber que debe empujar o tirar de la puerta.
Ha habido personas que pensaron que se habían quedado fuera porque la manilla no giraba y no sabían que simplemente tenían que empujar o tirar de la puerta para abrirla.

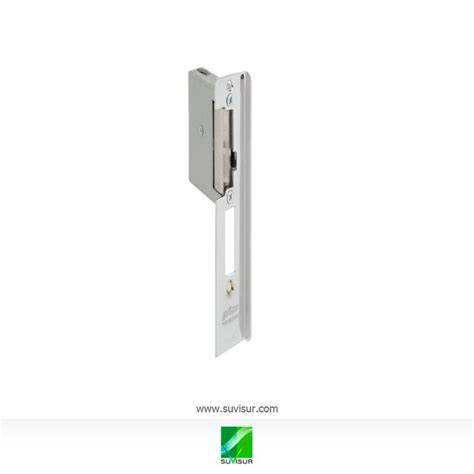

Cerradera eléctrica para una cerradura de embutir
También se puede utilizar una cerradera eléctrica de alta resistencia fabricada para cerraduras de embutir.
Sin embargo, con las cerraduras de embutir hay que prestar mucha atención a los modelos con los que son compatibles.
Parece una cerradura de embutir Sargent.
Hay que asegurarse de que la cerradera elegida indique que es compatible con Sargent.
En las cerraduras de embutir, al igual que en las cerraduras cilíndricas, es necesario comprobar cuidadosamente con qué cerraduras son compatibles.
Funcionamiento con el resbalón
La cerradera eléctrica debe permitir que el resbalón cargado por muelle se retraiga o pase por la abertura de la cerradera para que la puerta pueda cerrarse.
Al abrir la puerta, el resbalón cargado por muelle se retraerá a través del alojamiento de la cerradera eléctrica y permitirá que la puerta vuelva a cerrarse.
Problema del cerrojo extendido
La situación cambia si el cerrojo de embutir permanece extendido.
Si el cerrojo está extendido, puede impedir que la puerta se cierre correctamente después de abrirla por primera vez, porque la cerradera debe tener espacio suficiente para recibir tanto el resbalón como el cerrojo.
Una cerradera que desplaza su retenedor para dejar pasar un cerrojo extendido no elimina necesariamente los problemas de alineación, profundidad o espacio lateral.
Por ese motivo, no basta con comprobar que la cerradera libera el cerrojo al recibir una orden eléctrica.
También hay que verificar que el resbalón pueda entrar en la cavidad de la cerradera y que el retenedor pueda abrirse por completo.
Comprobación del marco de una puerta metálica
En un marco metálico estándar de 4 7/8", la profundidad disponible debe comprobarse antes de elegir una cerradera eléctrica.
Las cerraderas de alta resistencia suelen requerir entre 1 13/16" y 1 15/16" de profundidad.
El marco debe ser suficientemente profundo para permitir que toda la profundidad del cuerpo de la cerradera eléctrica se corte en el retorno del marco.
Si el marco no ofrece esa profundidad, el cuerpo de la cerradera puede sobresalir, interferir con la hoja de la puerta o impedir la correcta apertura del retenedor.
Obstáculos perpendiculares al marco
Otro aspecto importante aparece cuando existe una pared de bloques en el exterior que se extiende perpendicularmente al marco de la puerta.
Una pared o superficie perpendicular situada muy cerca del marco puede limitar el movimiento del retenedor de la cerradera eléctrica.
El grosor y el volumen del retenedor pueden impedir que se abra por completo.
El retenedor puede golpear la superficie perpendicular antes de que el resbalón haya salido completamente de la cavidad de la cerradera.
Modificación del marco y del alojamiento
Al conservar el cerrojo de embutir existente, existe el riesgo de que se extienda tanto que el resbalón no alcance la cerradera si se corta el marco para alojarlo.
Para resolverlo podría ser necesario realizar un corte escalonado en el marco.
Una modificación de este tipo debe permitir el movimiento independiente del resbalón, del cerrojo y del retenedor de la cerradera eléctrica.
La geometría final no debe evaluarse únicamente con la puerta abierta, sino también con la puerta cerrada y el cerrojo en cada una de sus posiciones.
Comparación entre cerradera eléctrica y caja electrificada
| Característica | Cerradera eléctrica | Caja de embutir electrificada |
|---|---|---|
| Ubicación del accionamiento | En el marco de la puerta. | Dentro de la caja de la cerradura. |
| Modificación del marco | Puede requerir cortes de profundidad y ajustes de espacio. | Puede evitar la modificación del marco existente. |
| Diagnóstico y sustitución | Es más fácil y económica de diagnosticar y sustituir cuando es necesario. | Requiere intervenir en la cerradura de embutir. |
| Funcionamiento de la manilla | Alguien debe saber que tiene que empujar o tirar de la puerta. | El funcionamiento de girar la manilla para abrir la puerta se comporta normalmente. |
| Compatibilidad | Debe ser compatible con la cerradura de embutir instalada. | Debe corresponder con la puerta, la caja y el herraje existentes. |
| Aspecto | Puede añadir volumen visible en el marco. | Ofrece un aspecto más limpio. |
La elección depende de las condiciones concretas de la puerta y del marco.
Una cerradera es más fácil y económica de diagnosticar y sustituir cuando es necesario.
Una cerradera también puede evitar la sustitución completa de la cerradura de embutir, aunque puede exigir modificaciones importantes en el marco.
Una caja de embutir electrificada ofrece un aspecto más limpio y puede evitar la necesidad de modificar el marco.
La afirmación de que es sustancialmente más segura depende de situaciones específicas.
También pueden aparecer problemas con las transferencias de alimentación necesarias.
Transferencia de alimentación y funcionamiento eléctrico
Una cerradura eléctrica de embutir necesita una alimentación eléctrica adecuada y una transferencia fiable entre el marco y la hoja de la puerta.
Se han observado numerosos problemas relacionados únicamente con las transferencias de alimentación necesarias.
La instalación debe considerar el recorrido de los cables, la protección de la alimentación y el movimiento normal de la puerta.
El funcionamiento del sistema también depende de cómo se comporte la cerradura en caso de corte de energía.
La cerradura eléctrica de embutir para puerta con pestillo ancho de 12 V No RF-W120 ofrece potencia y seguridad.
Con fuerza de retención de 500KG, sistema Anti-Blocking Smart y funcionamiento a 12VDC, es ideal para puertas de vidrio, madera o metal.
Es compacta, resistente y fácil de instalar.
Modelo de cerradura eléctrica de embutir con pestillo ancho
Seguridad compacta y confiable
La cerradura eléctrica de embutir para puerta con pestillo ancho No RF-W120 de Rufiantt está pensada para quienes buscan seguridad y eficiencia.
Su diseño de pestillo ancho asegura un cierre firme y confiable, adaptándose perfectamente a puertas de vidrio, madera, aluminio o metal.
Potencia y durabilidad
La cerradura eléctrica de embutir para puerta con pestillo ancho 12V No RF-W120, con fuerza de 500KG, garantiza máxima protección ante intentos de apertura forzada.
Tecnología anti-blocking inteligente
La cerradura eléctrica de embutir para puerta con pestillo ancho 12V No RF-W120 integra sistema Anti-Blocking Smart que bloquea y desbloquea en casos de corte de energía.
Cómo conectar cerradura electrica
Medidas y compatibilidad que deben verificarse
- Tipo de cerradura de embutir instalada.
- Marca y modelo de la cerradura.
- Compatibilidad de la cerradera eléctrica con una cerradura Sargent, si corresponde.
- Profundidad disponible en el retorno del marco.
- Espacio libre entre el marco y la pared o superficie perpendicular.
- Posición del resbalón.
- Posición y recorrido del pestillo o cerrojo.
- Dimensiones del frente.
- Tipo de ojo de la cerradura.
- Tipo de nuez de la manilla.
- Recorrido de los cuadradillos y de las manillas.
- Alimentación eléctrica disponible.
- Comportamiento de la puerta ante un corte de energía.
Cuándo puede ser preferible cada solución
Elegir una cerradera eléctrica
Una cerradera puede ser adecuada cuando el marco tiene suficiente profundidad, el retenedor puede abrirse sin golpear una superficie perpendicular y la cerradura existente es compatible con el modelo elegido.
También puede resultar conveniente cuando se desea conservar la cerradura de embutir y facilitar el diagnóstico o la sustitución futura del componente eléctrico.
Elegir una caja de embutir electrificada
Una caja de embutir electrificada puede ser preferible cuando se va a sustituir el herraje de todos modos, cuando se busca un aspecto más limpio o cuando el marco no permite instalar correctamente una cerradera de alta resistencia.
También puede ser una solución más integrada cuando se desea que la manilla funcione normalmente después de autorizar la apertura.
Instalación y ajuste
La instalación debe comenzar con la identificación exacta de la cerradura de embutir y la medición del marco.
Antes de realizar cortes, hay que confirmar que el cuerpo de la cerradera cabe completamente en el retorno del marco.
Después debe comprobarse que el retenedor dispone de recorrido suficiente para liberar el pestillo y el resbalón.
La puerta debe cerrar sin presión lateral excesiva y el resbalón debe entrar en la cerradera sin rozamientos anormales.
El cerrojo no debe interferir con la cerradera cuando está retraído, y cuando está extendido debe existir una solución específica para su alojamiento.
Cuando la geometría del marco es limitada, puede ser más sencillo recurrir a un cerrajero o a un profesional de herrajes para puertas que suministre e instale una caja de embutir de sustitución similar a la existente.
