El anclaje de motor frontal en el bloque de cilindros es el punto estructural mediante el cual la parte delantera del conjunto propulsor se fija al chasis o al subchasis del vehículo mediante un soporte de motor. Para comprender su función, es necesario conocer primero el bloque de cilindros, ya que este componente constituye la base estructural principal del motor de combustión interna.
El bloque motor de un coche, también conocido como bloque de cilindros o monoblock, es la pieza central en la arquitectura de un motor de combustión interna. Este componente, generalmente fabricado de hierro o aluminio, alberga los cilindros y el tren alternativo, que incluyen elementos como las bielas, los pistones y el cigüeñal.
La función principal del bloque motor es servir como estructura para el motor, soportando las fuerzas de la combustión y asegurando la alineación correcta de sus componentes internos. Además, el bloque motor también integra sistemas de refrigeración y lubricación vitales para el funcionamiento del motor.
Qué significa anclaje de motor frontal

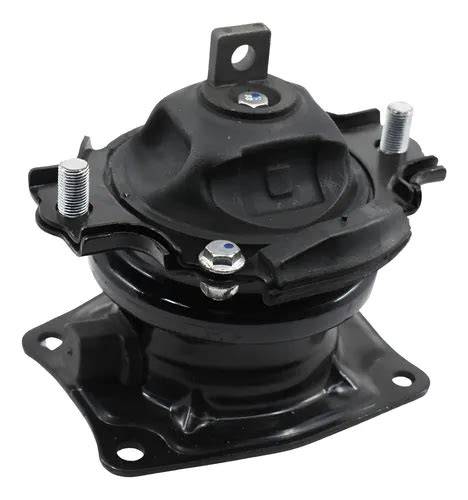

El anclaje de motor frontal es una zona de fijación situada en la parte delantera del bloque motor o de una estructura unida directamente a él. En esta zona se instala normalmente un soporte que conecta el motor con la carrocería, el chasis o el subchasis.
Los bloques de cilindros modernos integran puntos de montaje y conductos para numerosos sistemas del motor. La carcasa del bloque proporciona puntos de montaje para la transmisión y aloja el conjunto del volante.
En el caso del anclaje frontal, el punto de fijación debe soportar el peso del motor y controlar los movimientos que se producen durante el funcionamiento. El bloque proporciona integridad estructural a todo el conjunto del motor, manteniendo una alineación precisa de todos los componentes principales durante el funcionamiento.
El anclaje no sostiene únicamente una pieza estática. El motor recibe esfuerzos provocados por la combustión, las vibraciones generadas por los pistones y las reacciones del cigüeñal. El bloque motor tiene que soportar altos niveles de estrés producidos por la combustión y las vibraciones generadas por los pistones.
Relación entre el anclaje frontal y el bloque de cilindros
El bloque de cilindros del motor, también conocido como bloque motor, constituye la base estructural principal de los motores de combustión interna.
El elemento principal de los motores de combustión interna es el bloque del motor o monoblock, el cual se encarga de albergar los cilindros, bielas, cigüeñal y pistones. Estos elementos son el tren alternativo del vehículo y en conjunto lo ponen en movimiento.
Conocido como monoblock, es una pieza que alberga en su interior los cilindros, pistones, bielas y soportes del cigüeñal. También, aloja las camisas de agua que refrigera el motor y los canales del aceite.
El bloque del motor consta de conexiones y aperturas, por medio de las cuales se gestionan todos los elementos principales y adicionales de los motores de combustión.
Debido a que el bloque concentra gran parte de la masa y de los componentes móviles del motor, los puntos de anclaje deben formar parte de una estructura suficientemente rígida. Un anclaje frontal correctamente diseñado ayuda a mantener estable el conjunto y a limitar los desplazamientos excesivos.
Funciones del anclaje de motor frontal
Fijar el motor a la estructura del vehículo
La función básica del anclaje frontal es unir el motor con el vehículo. El soporte utiliza el punto de montaje del bloque o de una pieza estructural asociada para transmitir las cargas hacia el chasis o el subchasis.
El bloque motor es conocido popularmente como el motor debido a que es donde se ensamblan todos los componentes necesarios para el funcionamiento del vehículo.
Controlar las vibraciones
El motor produce vibraciones debido al movimiento alternativo de los pistones, al giro del cigüeñal y a los impulsos generados durante la combustión. El soporte frontal ayuda a controlar estas vibraciones y evita que se transmitan directamente a la carrocería.
Los bloques de hierro fundido ofrecen una resistencia, durabilidad y propiedades de amortiguación de vibraciones superiores, lo que los hace ideales para motores de servicio pesado y aplicaciones comerciales.
Los bloques de aleación de aluminio ofrecen una reducción de peso significativa en comparación con el hierro fundido, disminuyendo típicamente la masa total del motor entre un 40 y un 50 %.
Limitar el movimiento del conjunto propulsor
Durante la aceleración, la desaceleración y los cambios de carga, el motor puede intentar desplazarse o girar sobre sus soportes. El anclaje frontal participa en el control de estos movimientos junto con los demás soportes del motor.
La función principal del bloque motor es servir como estructura para el motor, soportando las fuerzas de la combustión y asegurando la alineación correcta de sus componentes internos.
Conservar la alineación de los componentes
Una fijación adecuada contribuye a que el motor conserve su posición con respecto a la transmisión, los semiejes, el sistema de escape, las tuberías, el cableado y los elementos auxiliares.
El bloque proporciona integridad estructural a todo el conjunto del motor, manteniendo una alineación precisa de todos los componentes principales durante el funcionamiento.
Elementos del motor relacionados con el anclaje frontal
Bloque de cilindros
El bloque de cilindros incorpora varios elementos integrales que trabajan en conjunto para facilitar el funcionamiento del motor.
La carcasa del cilindro es la parte más visible de cualquier bloque motor. En los motores en línea, todos los cilindros están dispuestos en una sola fila, mientras que en los bloques en V, los cilindros se ubican en dos bancadas angulares.
La sección inferior del bloque de cilindros contiene el cárter y los cojinetes principales que soportan el cigüeñal.
Cilindros
Los cilindros del motor son un elemento fundamental para garantizar un correcto consumo y rendimiento en el mismo, permitiendo la combustión y sirviendo como guía al pistón.
Ubicados dentro del bloque, son pequeños agujeros donde están situados los pistones, encargados de realizar movimientos en el motor, junto a las explosiones.
Dependiendo del modelo, pueden estar directos en las paredes del bloque o recubiertos con unas camisas.
Los cilindros varían en tamaño según la carrera y la dimensión del pistón. El espesor de las paredes del cilindro está diseñado para soportar la presión a la que se somete el motor.
Pistones
Son piezas metálicas en forma de un tronco cónico formado con tres partes, cabeza, cuerpo y falda.
Están elaborados de aleaciones de níquel, aluminio-silicio e interactúan directamente en el funcionamiento del motor, ya que realiza movimientos alternativos en el cilindro para acoplarse a los fluidos.
Bielas
Son elementos metálicos ubicados en el motor que se encargan de aportar al cigüeñal el movimiento del pistón, funcionando como una palanca.
Están fabricados de aleación de aluminio fundido y acero. Asimismo, las bielas están formadas por un pie, cuerpo y cabeza, partes que se sincronizan muy bien para mantener la energía cinética.
Cigüeñal
Es un eje giratorio con codos y contrapesos que se encuentra en el motor que se encarga de ajustar el movimiento de las bielas de rectilíneo a circular y viceversa.
Es una pieza común en los motores de combustión interna que impulsan las ruedas del auto.
El bloque soporta el conjunto del cigüeñal, que convierte el movimiento alternativo del pistón en energía rotacional.
Culata y junta de culata
La culata o cabeza del motor es un bloque de metal capaz de sellar la parte superior de los cilindros en los motores de combustión, para que así se eviten las pérdidas en la combustión.
La culata se atornilla a la superficie del bloque, formando la parte superior de cada cámara de combustión.
Una rotura en la junta de culata puede provocar que el aceite y el refrigerante se mezclen, produciendo así el gripado del motor.
Cárter
El cárter se acopla a la parte inferior del bloque, formando el depósito de aceite del motor.
La sección inferior del bloque de cilindros contiene el cárter y los cojinetes principales que soportan el cigüeñal.
Tipos de bloques y su influencia en el anclaje
Bloques en línea
En los motores en línea, todos los cilindros están dispuestos en una sola fila.
Bloques en V
Los bloques de cilindros en V cuentan con dos bancadas de cilindros dispuestas en ángulo, generalmente de 60 o 90 grados.
Bloques tipo bóxer
Los bloques de cilindros tipo bóxer disponen los cilindros horizontalmente en bancadas opuestas, lo que crea un centro de gravedad bajo que mejora la maniobrabilidad del vehículo.
Bloques radiales
Los bloques de cilindros radiales, utilizados principalmente en aplicaciones aeronáuticas, disponen varios cilindros alrededor de un cigüeñal central.
La disposición de los cilindros modifica la forma general del bloque y la posición de los puntos de fijación. Por este motivo, el anclaje frontal no tiene exactamente la misma configuración en un motor en línea, un motor en V o un motor bóxer.
Bloques abiertos y Closed Deck
En función del diseño y las características del motor que vista nuestro coche, el bloque del mismo deberá introducir unas cavidades u otras.
Abiertos: El cigüeñal se encuentra ubicado en la bancada del motor. Estos no poseen ningún tipo de soporte para el cigüeñal.
Closed Deck: Son más resistentes a la presión, pero su refrigeración es más compleja.
El Open Deck es un tipo de bloque con cilindros cercados de canales de refrigeración, el cual disipa el calor en segundos.
Las diferencias de diseño entre un bloque abierto y un bloque Closed Deck influyen en la rigidez de la zona superior del bloque y en la manera en que se distribuyen las cargas internas. Sin embargo, el anclaje frontal continúa dependiendo de la geometría específica del bloque y del sistema de soportes empleado por el vehículo.
Camisas de cilindro y estructura del bloque
La camisa del bloque motor, también conocida como camiseta, revestimiento o manga, es una pieza cilíndrica que se encuentra dentro del cilindro de un motor de combustión interna.
Está ubicada sobre el bloque motor, diseñada para soportar temperaturas muy elevadas además de los esfuerzos intensos en la cámara de combustión.
Existen 2 tipos principales de bloques de motor, a saber de camisa seca y húmeda, que funcionan como una cámara y un recipiente.
Existen dos clases de bloques, los de camisa seca y los de camisa húmeda.
En el primero de ellos se conectan las camisas con otros cilindros que poseen paredes más delgadas.
La mayoría de los motores modernos para turismos utilizan bloques de aluminio con camisas de cilindro de acero o tratamientos de recubrimiento especiales para garantizar una resistencia al desgaste adecuada.
Materiales empleados en el bloque motor
Hierro fundido
Los bloques de hierro fundido ofrecen una resistencia, durabilidad y propiedades de amortiguación de vibraciones superiores, lo que los hace ideales para motores de servicio pesado y aplicaciones comerciales.
Las propiedades térmicas del hierro fundido proporcionan una buena retención del calor, lo que beneficia a los motores diésel que requieren altas temperaturas de compresión para una correcta ignición del combustible.
Aleación de aluminio
Los bloques de aleación de aluminio ofrecen una reducción de peso significativa en comparación con el hierro fundido, disminuyendo típicamente la masa total del motor entre un 40 y un 50 %.
Los turismos utilizan bloques de aluminio ligeros optimizados para la eficiencia en el consumo de combustible y el cumplimiento de las normas de emisiones.
Selección del material y soportes
El material del bloque influye en su masa, rigidez, capacidad de amortiguación y resistencia a las cargas térmicas. Por ello, el diseño del anclaje frontal debe adaptarse a las características del bloque y a las cargas del vehículo.
Popularmente conocido como motor, el bloque motor es comúnmente fabricado en acero o aluminio fundido.
Conductos de refrigeración y lubricación
Los conductos de refrigeración que rodean cada cilindro hacen circular el refrigerante del motor y evitan el sobrecalentamiento.
También, aloja las camisas de agua que refrigera el motor y los canales del aceite.
Los conductos de aceite dentro del bloque distribuyen el aceite a presión desde la bomba a los cojinetes principales, los cojinetes de biela y otros componentes lubricados.
La corrosión en los conductos de refrigerante restringe el flujo y reduce la eficiencia de refrigeración, lo que puede provocar sobrecalentamiento y daños en el motor.
El anclaje frontal está situado en una estructura que también contiene conductos y zonas sometidas a cambios de temperatura. Por ello, cualquier reparación o modificación cerca del punto de fijación debe evitar daños en los canales internos del bloque.
Cómo se fabrica la zona estructural del bloque
La producción de bloques de cilindros comienza con la fundición en fundiciones especializadas, utilizando técnicas de fundición en arena o fundición a presión, según el material y el volumen requerido.
Tras la fundición, un extenso proceso de mecanizado crea las superficies precisas necesarias para el correcto funcionamiento del motor.
Los puntos de anclaje deben mecanizarse con precisión para que el soporte quede correctamente asentado y los tornillos trabajen en la posición prevista. Una superficie deformada, fisurada o mal mecanizada puede provocar una fijación deficiente.
Problemas relacionados con el anclaje frontal
La presencia de problemas en el bloque motor puede manifestarse a través de diversos síntomas que no deben ser ignorados.
Grietas en el bloque
Las grietas en el bloque de cilindros suelen ser consecuencia del sobrecalentamiento, la congelación del refrigerante o un esfuerzo mecánico excesivo.
Un anclaje frontal fisurado puede perder rigidez y permitir movimientos anormales del motor. Una grieta situada cerca de un conducto de refrigeración o lubricación puede producir además una fuga o debilitar la estructura.
Un mantenimiento adecuado del refrigerante y evitar el sobrecalentamiento severo previenen la mayoría de los problemas de agrietamiento.
Deformación de la superficie de fijación
Mantener las temperaturas de funcionamiento adecuadas previene el estrés térmico que puede agrietar los bloques de cilindros o deformar las superficies de sellado.
Una superficie de montaje deformada puede impedir que el soporte frontal se apoye de manera uniforme. Esto puede generar tensiones localizadas en el bloque y en los elementos de fijación.
Desgaste o daño de las roscas
Los tornillos del soporte requieren una fijación correcta. Si las roscas del bloque se dañan, el tornillo puede no alcanzar la fuerza de apriete prevista.
La reparación de una rosca debe realizarse con procedimientos adecuados y verificando que no se comprometan los conductos internos ni la resistencia del punto de anclaje.
Vibraciones excesivas
Las vibraciones excesivas pueden estar relacionadas con un soporte deteriorado, una fijación floja, una deformación del anclaje o un problema en el propio motor.
La inspección visual durante los cambios de aceite puede revelar fugas externas, formación de grietas o patrones de desgaste inusuales.
Fugas de aceite o refrigerante
Las fugas externas pueden aparecer cerca de juntas, tapones, superficies mecanizadas o puntos de montaje dañados.
La corrosión en los conductos de refrigerante restringe el flujo y reduce la eficiencia de refrigeración, lo que puede provocar sobrecalentamiento y daños en el motor.
Diagnóstico del bloque y del anclaje frontal
El diagnóstico debe comenzar con una inspección visual de la zona frontal del bloque, los soportes, los tornillos y las superficies de contacto.
La inspección visual durante los cambios de aceite puede revelar fugas externas, formación de grietas o patrones de desgaste inusuales.
Los procedimientos de diagnóstico profesional pueden incluir la inspección por partículas magnéticas o la prueba de líquidos penetrantes para detectar microfisuras que no son visibles durante la inspección rutinaria.
También es necesario comprobar el estado de los soportes, la existencia de holguras y la posición del motor respecto a los componentes cercanos. Un desplazamiento anormal puede indicar que el sistema de fijación no está controlando correctamente el movimiento del conjunto.
Las pruebas deben diferenciar entre una avería del anclaje, un daño del bloque y un problema de combustión, equilibrado o funcionamiento del tren alternativo.
Mantenimiento preventivo
Los cambios regulares de aceite del motor evitan la acumulación de lodo en los conductos de lubricación y mantienen la correcta lubricación de todos los componentes móviles.
El mantenimiento del sistema de refrigeración incluye el reemplazo periódico del refrigerante, la inspección del termostato y las pruebas de presión para verificar la integridad del sistema.
Mantener las temperaturas de funcionamiento adecuadas previene el estrés térmico que puede agrietar los bloques de cilindros o deformar las superficies de sellado.
La revisión periódica permite detectar fugas, corrosión, grietas, tornillos flojos y deterioro de los soportes antes de que el movimiento del motor cause daños adicionales.
El mantenimiento preventivo del anclaje frontal debe realizarse junto con el mantenimiento del bloque, porque ambos elementos trabajan como una misma estructura durante el funcionamiento del motor.
Aplicaciones según el tipo de vehículo
Turismos
Los turismos utilizan bloques de aluminio ligeros optimizados para la eficiencia en el consumo de combustible y el cumplimiento de las normas de emisiones.
La reducción de masa favorece el consumo y la distribución del peso, mientras que el sistema de anclajes debe controlar las vibraciones sin transmitir un exceso de ruido a la carrocería.
Camiones y autobuses
Los camiones y autobuses comerciales emplean robustos bloques de hierro fundido diseñados para un funcionamiento continuo a altas cargas y largos intervalos de mantenimiento.
En estas aplicaciones, el anclaje frontal debe trabajar con cargas elevadas y con un uso prolongado del motor.
Generadores industriales
Los generadores industriales y los motores estacionarios utilizan bloques reforzados diseñados para un funcionamiento continuo bajo cargas constantes.
Motores marinos
Los motores marinos incorporan materiales resistentes a la corrosión y sistemas de refrigeración especializados para soportar el duro entorno del agua salada.
Motores de competición
Los motores de competición utilizan materiales exóticos y técnicas de fabricación especializadas para lograr la máxima potencia con un peso mínimo.
Motores de aeronaves
Los motores de aeronaves requieren una construcción ligera con estándares de fiabilidad excepcionales.
Importancia de conservar el anclaje en buen estado
El anclaje frontal forma parte de la estructura que mantiene el motor en su posición de trabajo. Si la fijación pierde resistencia, el conjunto puede moverse más de lo previsto y transmitir cargas a otros componentes.
El bloque motor es la pieza fundamental de cualquier motor de combustión interna.
El bloque motor, también conocido solamente como motor, constituye el elemento fundamental de cualquier coche de combustión interna.
El término bloque motor engloba una estructura que, en su conjunto, define la cilindrada del motor.
En resumen, el bloque del motor con sus partes es la vida y corazón del auto que, al estar en buen estado, será capaz de andar a toda velocidad en cualquier parte.
PARA QUÉ SIRVEN LOS SOPORTES DEL MOTOR
Elementos que deben revisarse
- El punto de fijación frontal del bloque.
- El soporte de motor y sus elementos elásticos.
- Los tornillos y las roscas de montaje.
- Las superficies de contacto entre el bloque y el soporte.
- La presencia de grietas, corrosión o deformaciones.
- Las fugas de aceite o refrigerante.
- El estado de los conductos de refrigeración y lubricación.
- La alineación del motor con la transmisión y el subchasis.
- Las vibraciones anormales durante el funcionamiento.
Características estructurales del bloque motor
| Elemento | Función principal |
|---|---|
| Bloque de cilindros | Servir como estructura para el motor y albergar sus componentes principales |
| Cilindros | Permitir la combustión y servir como guía al pistón |
| Pistones | Realizar movimientos alternativos en el cilindro |
| Bielas | Aportar al cigüeñal el movimiento del pistón |
| Cigüeñal | Ajustar el movimiento de las bielas de rectilíneo a circular y viceversa |
| Conductos de refrigeración | Hacer circular el refrigerante del motor y evitar el sobrecalentamiento |
| Conductos de aceite | Distribuir el aceite a presión a los componentes lubricados |
| Anclaje frontal | Fijar y estabilizar la parte delantera del conjunto motor |
Comprender el diseño, los materiales y las necesidades de mantenimiento del bloque de cilindros permite evaluar correctamente el estado del anclaje de motor frontal y conservar la fiabilidad del conjunto propulsor.
