Los sistemas colgantes para puertas plegables permiten aprovechar mejor el espacio y ampliar las posibilidades de utilización de una estancia o de un mueble. Los sistemas de corredera en puertas y ventanales son bastante utilizados en la actualidad porque nos permiten ahorrar el espacio de abatimiento de una puerta tradicional, ampliando los metros cuadrados disponibles y las posibilidades de utilización del espacio.
Descubra la diversidad de nuestras soluciones de puertas plegables y proporcione a sus clientes una impresionante selección de diseños de frentes. Con puertas de movimiento libre, sistemas de plegado fijados al cuerpo o guiados, tiene la opción de elegir la versión optimizada para su modelo.
Nuestros elementos de puerta, disponibles en prácticamente todos los tamaños, materiales y pesos, garantizan un movimiento cómodo, seguro y duradero. Una idea - numerosas variantes de Hettich.
Cómo funciona un sistema colgante para puertas plegables
La nueva guía permite que las puertas se abran y cierren suavemente, casi en silencio. Cuatro rodillos en la sección de guía garantizan un guiado suave y seguro de la puerta.
Según el diseño, la puerta puede desplazarse mediante una guía superior, una guía inferior o un sistema de guías superior e inferior. La elección depende principalmente del peso, las dimensiones y la configuración de las hojas.
La bisagra central con montaje de cazoleta de eficacia probada garantiza una construcción sólida y estable del mueble. Un ajuste bidimensional permite un patrón de unión exacto. La bisagra central con cierre deslizante facilita la instalación.
La familia de bisagras Sensys convence por su comodidad, calidad y diseño. El nuevo mueble confort convence por su diseño de alta calidad y sus funciones mejoradas.
Ventajas de las puertas plegables colgantes
- El sistema permite ahorrar el espacio de abatimiento de una puerta tradicional.
- El acceso al espacio de almacenamiento puede realizarse con un solo movimiento de la mano.
- La apertura proporciona comodidad, visión de conjunto y acceso óptimo.
- La nueva guía permite un movimiento suave y casi silencioso.
- Cuatro rodillos en la sección de guía garantizan un guiado suave y seguro.
- Las puertas plegables pueden adaptarse a distintos tamaños, materiales y pesos.
- Las soluciones guiadas, fijadas al cuerpo o de movimiento libre permiten elegir la configuración adecuada para cada modelo.
- La ausencia de guía inferior puede facilitar la instalación y mejorar la economía del sistema en determinadas aplicaciones.
Las tres opciones de superficie se adaptan perfectamente al diseño del mueble y garantizan un aspecto de alta calidad constante incluso cuando está abierto.
Tipos de sistemas de puertas plegables
Sistema de puerta plegable con bisagras laterales
Esta solución está diseñada para puertas de menor tamaño y utiliza bisagras laterales para articular las hojas.
- Para pesos de puerta < 5 kg.
- Ancho de puerta máx. 450 mm.
- Alto máx.
Sistema de puertas plegables con bisagras laterales
La versión para puertas más pesadas ofrece una construcción plegable con bisagras laterales.
- Para pesos de puerta de hasta 25 kg.
- Ancho de puerta máx. 500 mm.
- Alto máx.

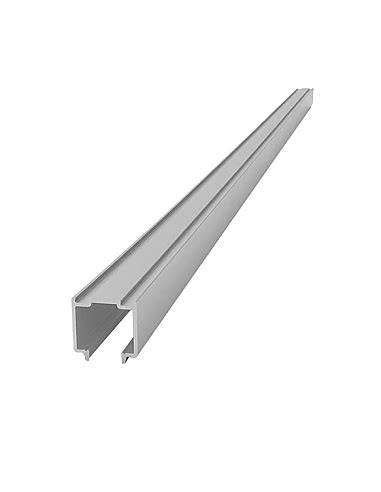

Sistema de puertas plegables con bisagras laterales y perfil-guía superior
Para puertas grandes, el perfil-guía superior mejora el control del desplazamiento y proporciona un recorrido más estable.
- Para pesos de puerta de hasta 25 kg.
- Ancho de puerta máx. 600 mm.
- Alto máx.
Sistema de puerta plegable con perfil guía superior e inferior
Esta configuración está pensada para puertas pesadas y utiliza perfiles de guía en la parte superior e inferior.
- Para pesos de puerta de hasta 25 kg.
- Ancho de puerta máx. 500 mm.
- Alto máx.
Paquetes de puertas de libre deslizamiento
El sistema de puerta plegable sin unión lateral con perfil guía superior/inferior está concebido para puertas plegables que se pueden desplazar libremente delante del cuerpo del vehículo.
- Peso de la hoja de la puerta: máx. 25 kg con 2 hojas de la puerta.
- Peso de la hoja de la puerta: máx. 20 kg con 4 hojas de la puerta.
- Dimensiones de la puerta: anchura máx. 500 mm con 2 hojas de puerta.
- Dimensiones de la puerta: anchura máx. 400 mm con 4 hojas de puerta.
- Altura máx.
WingLine S: solución sin guía inferior
El sistema de puerta plegable WingLine S no necesita guía inferior: una solución perfecta para puertas de muebles pequeñas. Y una ventaja inestimable en términos de economía y facilidad de instalación.
Esta variante puede resultar especialmente apropiada cuando se busca simplificar el montaje y mantener libre la zona inferior del mueble. Su aplicación debe ajustarse al peso y a las dimensiones admisibles del sistema.
Elementos de guiado y componentes para puertas colgantes
Guía al piso ajustable
La guía al piso es ajustable a distintos espesores de puerta. Está destinada a puertas de madera hasta 80 kg.
Guía inferior para portones colgantes
La guía inferior para portones colgantes está fabricada en acero con cabezal de bronce de diámetro 35. Se puede fijar al portón o al piso.
Permite guiar el recorrido de un portón colgante a través de un canal inferior, asegurando la correcta funcionalidad de la hoja en apertura o cierre. Se usa con perfil guía de 40 mm.
Guía Roller de diámetro 40 mm
La guía Roller tiene un largo de cabezal Roller de 60 mm. Está recubierta en nylon, con gran superficie de contacto para disminuir el desgaste que genera el roce.
Guías para portones con sistemas al piso
Estas guías se utilizan por la zona superior durante su recorrido. Se usan con soportes doble Ducasse Industrial.

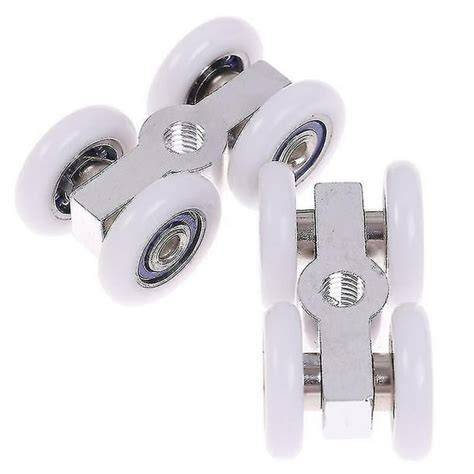

Conjunto de ruedas y accesorios
El conjunto de ruedas y accesorios para portones al piso está diseñado para entregar un funcionamiento seguro, estable y de alta durabilidad.
Fabricado con rodamientos de acero templado, este kit permite un desplazamiento suave y eficiente, evitando descarrilamientos y el efecto palanca.
Cómo elegir el sistema adecuado
Peso de las hojas
El peso de la puerta es uno de los criterios principales para elegir la solución. Para puertas de menor peso puede utilizarse un sistema con bisagras laterales, mientras que las puertas más pesadas pueden requerir un perfil-guía superior o una combinación de guías superior e inferior.
Las capacidades indicadas varían según la configuración: algunos sistemas están previstos para pesos de puerta inferiores a 5 kg, mientras que otros admiten pesos de hasta 25 kg. En los paquetes de puertas de libre deslizamiento, el peso máximo es de 25 kg con 2 hojas y de 20 kg con 4 hojas.
Ancho y número de hojas
El ancho máximo depende de la solución seleccionada. Los sistemas descritos contemplan anchos máximos de 450 mm, 500 mm y 600 mm. En los paquetes de puertas de libre deslizamiento, el ancho máximo es de 500 mm con 2 hojas de puerta y de 400 mm con 4 hojas de puerta.
| Configuración | Peso máximo | Ancho máximo | Guía o articulación |
|---|---|---|---|
| Bisagras laterales para puertas pequeñas | < 5 kg | 450 mm | Bisagras laterales |
| Puertas plegables con bisagras laterales | Hasta 25 kg | 500 mm | Bisagras laterales |
| Puertas grandes plegables | Hasta 25 kg | 600 mm | Bisagras laterales y perfil-guía superior |
| Puertas pesadas plegables | Hasta 25 kg | 500 mm | Perfil guía superior/inferior |
| Libre deslizamiento con 2 hojas | Máx. 25 kg | 500 mm | Perfil guía superior/inferior |
| Libre deslizamiento con 4 hojas | Máx. 20 kg | 400 mm | Perfil guía superior/inferior |
Necesidad de una guía inferior
La guía inferior puede proporcionar estabilidad durante el recorrido, pero no siempre es necesaria. El sistema WingLine S no necesita guía inferior y está destinado a puertas de muebles pequeñas.
En cambio, las soluciones para puertas grandes o pesadas pueden incorporar un perfil-guía superior, un perfil guía inferior o ambos. Esta diferencia debe considerarse al planificar la instalación y el espacio disponible debajo de las puertas.
Tipo de desplazamiento
Las puertas pueden formar parte de un sistema de plegado fijado al cuerpo, de una solución guiada o de un paquete de hojas de movimiento libre. Las puertas de movimiento libre permiten desplazarlas delante del cuerpo del vehículo, mientras que los sistemas guiados mantienen el recorrido controlado mediante perfiles y rodillos.
Instalación, ajuste y mantenimiento
La bisagra central con cierre deslizante facilita la instalación. El montaje de cazoleta contribuye a una construcción sólida y estable del mueble.
Un ajuste bidimensional permite un patrón de unión exacto. Este ajuste resulta importante para alinear las hojas y mantener una apariencia uniforme durante la apertura y el cierre.
La guía recubierta en nylon, con gran superficie de contacto, está concebida para disminuir el desgaste que genera el roce. Los rodamientos de acero templado permiten un desplazamiento suave y eficiente, evitando descarrilamientos y el efecto palanca.
Para conservar un funcionamiento cómodo, seguro y duradero, es necesario comprobar que los perfiles estén correctamente instalados, que las hojas respeten los límites de peso y ancho y que los elementos de guiado permanezcan libres de obstáculos.

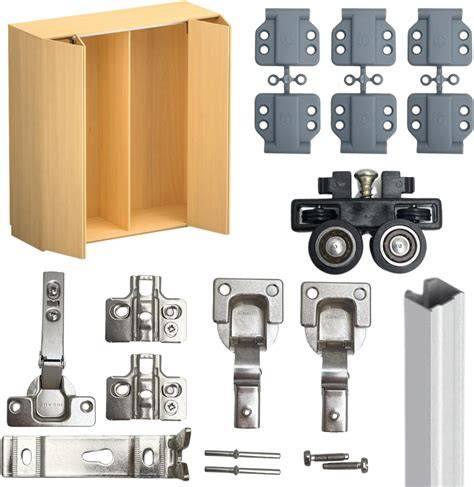

Aplicaciones en muebles, puertas y portones
El sistema puede utilizarse para desarrollar frentes de muebles con diferentes diseños, materiales y tamaños. Todo el espacio de almacenamiento puede abrirse con un solo movimiento de la mano: Comodidad, visión de conjunto y acceso óptimo garantizados.
El sistema de puerta plegable WingLine S no necesita guía inferior: una solución perfecta para puertas de muebles pequeñas. Las soluciones con perfil-guía superior e inferior permiten abordar puertas plegables más pesadas y configuraciones que necesitan un recorrido controlado.
En portones colgantes, las guías inferiores y las guías Roller ayudan a mantener la hoja en su recorrido. La guía inferior puede fijarse al portón o al piso y trabajar con un perfil guía de 40 mm.
Las guías para portones con sistemas al piso se utilizan por la zona superior durante su recorrido y se usan con soportes doble Ducasse Industrial. El conjunto de ruedas y accesorios está diseñado para entregar un funcionamiento seguro, estable y de alta durabilidad.
Sistema plegable corredizo Ducasse DN 80 PL | @DucasseInd | IGRA
Diseño y comodidad de uso
La familia de bisagras Sensys convence por su comodidad, calidad y diseño. Las tres opciones de superficie se adaptan perfectamente al diseño del mueble y garantizan un aspecto de alta calidad constante incluso cuando está abierto.
La nueva guía permite que las puertas se abran y cierren suavemente, casi en silencio. Cuatro rodillos en la sección de guía garantizan un guiado suave y seguro de la puerta.
El resultado es una combinación de acceso amplio, funcionamiento silencioso y diseño integrado. La solución adecuada depende del tamaño de las hojas, el peso total, el número de paneles, el tipo de recorrido y la necesidad de utilizar una guía inferior.
Asesoramiento para seleccionar una solución
¿Tiene alguna pregunta o una petición concreta? Estaremos encantados de asesorarle personal y competentemente.
