Una alcantarilla sifón es una estructura hidráulica destinada a conducir agua por debajo de una vía ferroviaria, un terraplén u otra infraestructura, aprovechando la diferencia de presión y la gravedad para generar un flujo continuo.
El sifón es un dispositivo o mecanismo que permite el traslado de líquidos de un recipiente a otro, aprovechando la diferencia de presión y la gravedad para generar un flujo continuo.
Este principio físico, basado en conceptos de hidrostática y dinámica de fluidos, ha sido ampliamente estudiado y aplicado en diversas áreas de la ingeniería, la química y la vida cotidiana.

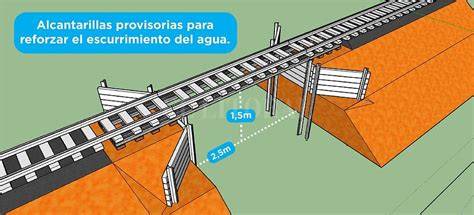

Qué es una alcantarilla sifón ferroviaria
En una infraestructura ferroviaria, la alcantarilla sifón permite que el agua atraviese el terraplén o pase bajo la plataforma de la vía sin interrumpir la continuidad de la línea férrea.
El funcionamiento de un sifón se fundamenta en la ley de Pascal y en la diferencia de presión entre dos extremos de un tubo curvado, aprovechando la acción de la gravedad.
Cuando un líquido se encuentra en un recipiente y se conecta a otro mediante un tubo en forma de U o con una curva, el nivel de líquido en el primer recipiente crea una presión mayor en la entrada del tubo.
Una vez que el líquido empieza a fluir, se genera una presión diferencial que permite que el líquido ascienda en una porción del tubo y descienda en la otra, manteniendo un flujo constante hasta que se igualan los niveles o se interrumpe el sistema.
En una alcantarilla ferroviaria, los dos extremos del conducto se relacionan con las condiciones hidráulicas situadas a cada lado del terraplén. El agua entra por un lado, atraviesa el paso inferior y sale por el otro extremo, siempre que exista una diferencia de carga suficiente y que el conducto permanezca lleno o correctamente cebado.
Principio hidráulico de funcionamiento
En términos de dinámica de fluidos, el sifón se puede analizar mediante la ecuación de Bernoulli, la cual relaciona la velocidad del fluido, la presión y la altura.
Bajo condiciones ideales y sin considerar pérdidas por fricción, la energía potencial del líquido se transforma en energía cinética y de presión, permitiendo el desplazamiento del líquido.
No obstante, en aplicaciones prácticas se deben tener en cuenta las pérdidas de energía debidas a la fricción interna del fluido y las resistencias impuestas por la geometría del tubo.
La capacidad hidráulica de la alcantarilla depende de la diferencia de altura entre la entrada y la salida, del diámetro y la longitud del conducto, de la rugosidad de sus paredes, de la forma de las curvas y de la presencia de sedimentos, hojas o bolsas de aire.
Si el agua alcanza niveles similares en ambos extremos, la fuerza motriz disminuye y el flujo puede detenerse. Por ese motivo, el diseño debe considerar tanto el caudal habitual como las situaciones de lluvia intensa y las variaciones estacionales.
Tipos de sifones aplicables al drenaje
Existen diversas clasificaciones de los sifones según su diseño y el campo de aplicación.
Sifón de gravedad
El sifón de gravedad es el tipo más sencillo y común.
Se basa únicamente en la diferencia de altura entre dos recipientes.
Una vez que el líquido inicia su desplazamiento por el tubo curvo, la gravedad actúa como fuerza motriz, facilitando el flujo desde el recipiente de mayor nivel al de menor nivel.
Este principio es ampliamente utilizado en instalaciones domésticas, tales como el vaciado de tanques de agua, el drenaje en sistemas de fontanería y el trasvase de líquidos en procesos agrícolas.
En una alcantarilla ferroviaria, este principio permite evacuar el agua acumulada en una cuneta o en una zona de drenaje hacia un punto situado a menor cota.
Sifón asistido
Aunque el principio de funcionamiento es similar al del sifón de gravedad, en determinadas aplicaciones se utiliza un sifón asistido, en el cual se incorpora una bomba para iniciar o mantener el flujo de líquido.
Este tipo de sifón se emplea cuando la diferencia de altura es insuficiente para generar el flujo deseado o cuando se requiere un flujo más controlado y sostenido.
En la industria, este método es útil en procesos de transferencia de líquidos en sistemas cerrados, donde se requiere precisión en la dosificación o en la velocidad del flujo.
En obras ferroviarias, una bomba puede ser necesaria cuando el terreno no ofrece una pendiente suficiente, cuando la salida se encuentra a una cota desfavorable o cuando el agua debe elevarse hasta un sistema de descarga.
Sifón invertido
El sifón invertido es una variante en la que el tubo se dispone en forma invertida con respecto a la configuración clásica en U.
Esta disposición permite crear una especie de trampa de aire que impide el reflujo del líquido, actuando como un sello hidráulico.
Esta propiedad es aprovechada en sistemas de ventilación y en la prevención de malos olores en instalaciones de saneamiento.
Además, los sifones invertidos son comunes en la construcción de sistemas de drenaje urbano y en algunos diseños de sifones para acuarios y sistemas de recirculación de agua.
En una infraestructura ferroviaria, la configuración invertida puede utilizarse cuando el conducto debe pasar por debajo de una depresión, un terraplén o una zona cuya geometría obliga a descender y volver a ascender antes de alcanzar la salida.
Configuración en cascada
La configuración en cascada reduce la velocidad del flujo en cada tramo, lo que permite disminuir la incidencia de turbulencias y la erosión en las superficies internas del tubo.
Este recurso puede ser útil en sistemas de drenaje con desniveles importantes, especialmente cuando la velocidad de salida podría deteriorar la solera, las paredes de la alcantarilla o el cauce receptor.
Sifón capilar
El sifón capilar se basa en el fenómeno de la capilaridad, que se presenta cuando el adhesión del líquido a las paredes de un tubo estrecho genera un ascenso espontáneo.
La acción capilar es fundamental en experimentos que requieren la manipulación delicada de soluciones químicas, donde incluso pequeñas variaciones en el volumen pueden influir significativamente en los resultados experimentales.
El sifón capilar no suele constituir la solución principal para evacuar grandes caudales bajo una vía, pero el principio resulta relevante para comprender el comportamiento del agua en tubos estrechos, fisuras, materiales porosos y pequeños conductos de drenaje.
Aplicaciones en obras ferroviarias
El uso del sifón trasciende su aplicación en sistemas de fontanería y se extiende a múltiples campos tanto industriales como científicos.
En el ámbito doméstico y urbano, los sifones son elementos fundamentales para garantizar la correcta evacuación de aguas residuales y la prevención de olores desagradables.
En los sistemas de fontanería, los sifones actúan como barreras hidráulicas que impiden la entrada de gases provenientes de las redes de alcantarillado, asegurando así condiciones higiénicas y de confort en las viviendas y edificios.
En el ámbito ferroviario, una alcantarilla sifón puede formar parte del sistema de drenaje transversal, destinado a conducir aguas de escorrentía, aguas procedentes de cunetas, filtraciones del terreno o caudales temporales generados durante precipitaciones.
El conducto debe mantener la estabilidad del terraplén y evitar que el agua se desplace libremente a través de los materiales de relleno. La conducción controlada reduce el riesgo de erosión interna, socavación y pérdida de capacidad portante bajo la vía.
En la industria, los sifones se emplean en la transferencia de líquidos en plantas químicas, alimentarias y de tratamiento de aguas.
En el sector químico, estos facilitan el trasvase seguro de reactivos y soluciones, minimizando el riesgo de derrames y garantizando la precisión en los procesos de dosificación.
En plantas de tratamiento de aguas y en sistemas de recirculación de acuarios, los sifones juegan un papel fundamental para mantener el flujo constante y regular de agua.
La capacidad de crear un vacío y un flujo auto-sostenido permite que el agua circule de manera eficiente, asegurando la correcta filtración y oxigenación.
Esto es vital tanto en aplicaciones de gran escala, como las instalaciones municipales de tratamiento de aguas, como en sistemas de recirculación en entornos controlados.
Relación con las alcantarillas y los pasos inferiores
Las obras de fábrica comprenden diferentes estructuras destinadas a salvar el terreno y conducir o soportar cargas.
Yo aún, intentaría incluir en este tema otras obras de fábrica que todavía existen que también salvan el terreno: túneles, contrafuertes, torrenteras, etc.
Una alcantarilla sifón comparte con otras obras de drenaje la necesidad de atravesar un obstáculo sin comprometer su estabilidad. En el caso del ferrocarril, el obstáculo puede ser el terraplén sobre el que se apoya la vía.
PONTON: Es una especie de puente de pequeñas dimensiones, pues generalmente es de un solo arco cuya luz varía entre tres y ocho metros.
No es preciso que sea de piedra o ladrillo: los hay tambien de hierro y aun de madera.
La diferencia fundamental es que un pontón funciona como una pequeña estructura de paso, mientras que una alcantarilla sifón funciona principalmente como un conducto hidráulico. En algunos proyectos, ambos conceptos pueden relacionarse dentro de una solución general de drenaje transversal.
Caño: Luz máxima de unos 40 centímetros.
El término caño puede referirse a un conducto de pequeñas dimensiones, mientras que la sección necesaria de una alcantarilla sifón debe definirse de acuerdo con el caudal de cálculo, la pendiente disponible y las condiciones de mantenimiento.
Componentes de un sistema de drenaje por vacío
¿Sigue buscando canalones de agua? Por favor, observe nuestro ejemplo interactivo de un sistema típico para ver sus diferentes aspectos.
Naturalmente cada sistema es diferente, pero todos tendrán una estación de vacío y bombeo, válvulas y tuberías.
Este es un mapa interactivo que muestra cómo se distribuye típicamente un sistema por vacío, describiendo sus componentes clave y con algunos ejemplos adicionales sobre cómo se usa el alcantarillado por vacío.
El mapa muestra las diferentes aplicaciones de la tecnología de alcantarillado por vacío.
La estación de la bomba de vacío (6) tiene 4 tuberías de vacío (3) cubriendo todo el desarrollo.
Aproximadamente 2.600 viviendas recibirán el servicio del sistema Flovac y se irán añadiendo más a lo largo de los años.
De media, 4 casas están conectadas a un pozo colector (4), donde se encuentra la válvula de vacío Flovac (5).
Este sistema da servicio a viviendas, a áreas comerciales, un hospital (7), edificios de oficinas (8), un club de golf con sus edificios y también un puerto deportivo (10), que recoge las aguas residuales y de sentina de las embarcaciones y da servicio a los edificios de la marina.
Incluye un sistema de monitorización de válvulas (11) que permite detectar si hay una filtración en curso o cualquier otro problema.
En una instalación ferroviaria, los elementos equivalentes pueden incluir cunetas de captación, pozos, válvulas, tuberías, cámaras de inspección, sistemas de bombeo y dispositivos de monitorización.
Trampas hidráulicas y control de gases
Un sifón también puede funcionar como una barrera hidráulica.
A trap is a mechanism that prevents sewer gases from entering the structure.
The traps hold a little water and are situated underneath or within a plumbing fixture.
The holding water provides a water seal, which prevents foul gases from drain pipes from returning to the structure.
As a result, traps are installed in all plumbing fixtures such as sinks, washbasins, bathtubs, and toilets.
Drain lines are designed to drain water from any water-using device or fixture in the home.
It is connected to the main sewer system.
As a result, there should be a trap in the pipe that can be used to seal the drain.
En las instalaciones de drenaje asociadas a estaciones, talleres, edificios ferroviarios o zonas de servicio, el sello hidráulico puede contribuir a impedir el paso de gases y olores procedentes de la red de alcantarillado.
Una red de drenaje exterior también puede requerir elementos de retención de residuos y dispositivos de acceso para facilitar la limpieza.
A net is installed in the gully trap to keep debris out.
The plumbing traps are of high quality.
A bent pipe is employed to create a water seal in any trap.
Traps are extensively used in plumbing and come in various shapes and sizes.
Tipos de trampas de drenaje relacionados
Trampa de patio o exterior
These traps are built outside the building to carry wastewater discharge from washbasins, sinks, and bathrooms.
They are connected to the nearest building drain/sewage to prevent filthy sewer gases from entering the residence.
These are deep seal traps with a minimum water seal depth of 50 mm.
Trampa de suelo
Nahni Trap is another name for floor traps.
Nahni Trap prevents filthy vapors from entering the structure by providing a water seal.
A water seal with a depth of at least 50 mm should be provided.
A floor trap, also known as a Nahni trap, is installed on the floor to collect wastewater from the bathroom, wash zone, washbowl, and kitchen sinks, among other places.
Because of dissipation, some plumbing trap kinds introduced in the regions may lose their water seal.
A plan should be devised to re-establish the seal by supplying water regularly.
Trampa P
This plumbing trap resembles a P-shaped trap and is used to repair water closets in latrines.
Trampa S
This trap is used in conjunction with an Indian toilet.
UPVC or cast iron sheet is used to make the traps.
Trampa Q
If you have a building with numerous floors and bathrooms, a Q-trap is appropriate for upper-level use.
Except for the characteristic ” Q ” shape, they work almost identically to P-traps and S-traps.
The Q-trap, like the P-trap, captures water in the “U” shaped region of its body, and they are effective.
The choice between a Q-trap and a P-trap is largely based on the space available under the sink.
Trampa interceptora
Intercepting traps are not required for homeowners, although they are popular in large buildings and intercepted sewer systems.
They are efficient and capable of handling big amounts of wastewater from different plumbing applications throughout a large structure.
Because of their depth and strength, intercepting traps keep bugs and other pests at bay.
Because they have so much duty, intercepting traps is more complicated than typical plumbing traps.
Trampa de grasas
Between a kitchen and the sewerage system, grease traps are the last line of defense.
They work to prevent thick oil and solid pieces from entering a kitchen’s wastewater system and causing damage.
Grease and solid waste generated during meal preparation are dense and unable to pass through a grease trap.
It avoids hazardous clogs or grease leaks, which could result in costly repairs or replacements.
Trampa de cuenca
This type of trap has a wider diameter than the basin’s plumbing pipe.
The trap is filled with fresh water when water is poured in.
Trampa de tambor
Drum traps, which look like metal drums, are an important feature of a house plumbing system because their big apertures make it easier to find and remove anything that needs to be retrieved or removed from the system.
Water from a drainpipe enters the trap from the bottom and escapes at the top, leaving solid things behind in the trap.
Trampa común
These are commonly found in public restrooms, where a single running trap is utilized to capture a variety of untrapped washbasins.
It could be utilized in household installations where a P or S trap setup is not practical.
Trampa del edificio
Building traps include a U-shaped trap in the center and a vent leading outdoors at the end, and they flow from a building’s drain to the sewer.
It is necessary to vent a building trap to keep it sanitary and preserve the water seal.
They are just as effective at repelling scents to keep unwanted bugs and vermin out of the house or structure.
Building traps are used to prevent dangerous siphonage, which could result in poisonous gases exiting the drain.
This trap has a 1¼-inch inlet and output, and a cleaning eye is also included with this sort of trap.
It features a water seal of 75 mm.
Polypropylene is used to make this type of trap.
Trampa de bañera de bajo nivel
These are employed instead when there isn’t enough room for a trap.
They’re also more concealable under pedestal basins.
An alternate valve works on the simple premise of a seal created by an interior membrane.
Overflow access is provided by low-level bath traps, which is useful if you have a blockage.
Low-level bath trap seals typically measure 38-40 millimeters and are easy to vent.
Low-level bath traps are ideal for use beneath a bathtub or shower since they are narrow enough to fit into tight locations.
Trampa de campana
The Bell Trap Drain is made for usage in the garage, on the patio, or outside.
The water drains into a well in the drain unit, which acts as a sewer gas trap.
The filter attaches to the drain body with a click-1 inch by two inches.
Diseño técnico de la alcantarilla sifón
Desde un punto de vista técnico, el diseño de un sifón debe considerar varios factores críticos para asegurar su correcto funcionamiento.
Diámetro y longitud del tubo
Estos parámetros determinan la velocidad y la presión del flujo.
Un tubo de mayor diámetro puede transportar mayores volúmenes de líquido, pero también puede incrementar las pérdidas por fricción si la longitud es excesiva.
En una alcantarilla ferroviaria, el diámetro debe relacionarse con el caudal de diseño y con la posibilidad de que circulen sólidos o sedimentos. La longitud debe incluir el recorrido completo bajo el terraplén y cualquier tramo adicional de entrada o salida.
Ángulo y forma de la curva
La geometría de la curva influye en su eficacia.
Curvas suaves y bien definidas permiten una transición gradual del flujo, reduciendo la probabilidad de turbulencias y pérdidas de carga.
Las curvas pronunciadas, los cambios bruscos de sección y las conexiones defectuosas pueden favorecer la acumulación de residuos y dificultar el mantenimiento.
Materiales de construcción
La elección del material (plástico, metal, vidrio) debe ser adecuada a la naturaleza del líquido transportado.
Algunos líquidos pueden ser corrosivos o reactivos, lo que exige materiales resistentes y de fácil mantenimiento.
En una obra ferroviaria también deben considerarse las cargas del terraplén, las vibraciones producidas por el paso de trenes, los movimientos del terreno y la durabilidad frente a la humedad.
Presencia de trampas de aire
En algunos diseños se incorpora un sistema de trampas o barreras de aire para evitar la formación de bolsas de gas que puedan interrumpir el flujo del líquido.
Esta consideración es especialmente importante en aplicaciones donde la precisión y la continuidad del flujo son críticas.
En un sifón ferroviario, la presencia de aire puede reducir la sección efectiva del conducto, interrumpir el cebado y producir variaciones de caudal. Por ello, la geometría debe facilitar la expulsión del aire y el acceso para inspección.
Captación de agua y protección contra atascos
¿Está buscando un sifón de olores para no sufrir más un olor desagradable en su jardín?
Este sifón para olores es especialmente adecuado para el canalón de agua y se puede cerraduras a la salida.
También evitará atascos, ya que se recoge la arena y las hojas.
Puede volver a quitarlo fácilmente a través de la parte superior.
En el drenaje ferroviario, una rejilla o un filtro de entrada cumple una función semejante: retener hojas, ramas, piedras y otros materiales que podrían obstruir el conducto.
La limpieza periódica es necesaria, ya que la acumulación de sedimentos reduce la sección de paso y puede provocar el desbordamiento de la cuneta.
Fijación y mantenimiento
¿Ha conectado el canalón de agua a la red de alcantarillado?
Entonces es posible que se desprenda un olor desagradable del canalón cuando ha llovido mucho, nada es tan molesto como las molestias por olores.
Puede simplemente neutralizar este olor instalando el sifón de olores en la salida inferior.
El cuello de cisne dentro del sifón asegura una presencia constante de agua.
Actúa como una especie de filtro que no deja pasar el aire viciado de, por ejemplo, la alcantarilla.
El sifón tiene una longitud de 13,5 cm y una anchura de 10 cm.
En una alcantarilla ferroviaria, el mantenimiento debe incluir la comprobación de la entrada, la salida, las juntas, las cámaras de inspección, los dispositivos de retención de residuos y la estabilidad del terreno adyacente.
También debe verificarse que el sello hidráulico no se haya perdido y que no existan filtraciones que puedan erosionar el terraplén.
En la práctica, la implementación de un sifón requiere un equilibrio entre estos factores, así como la consideración de las condiciones ambientales y operativas.
Por ejemplo, en aplicaciones industriales es frecuente el uso de simulaciones por computadora y pruebas de laboratorio para optimizar el diseño antes de su implementación en planta.
Condiciones de seguridad y operación
Estas condiciones son especialmente importantes en una infraestructura ferroviaria:
- Controlar que el agua no se acumule bajo la plataforma de la vía.
- Evitar que el flujo erosione la entrada o la salida del conducto.
- Prevenir la entrada de aire que pueda interrumpir el funcionamiento del sifón.
- Instalar elementos de retención para reducir la entrada de arena, hojas y sólidos.
- Garantizar el acceso para inspección, limpieza y reparación.
- Comprobar la resistencia de los materiales frente a la humedad, la corrosión y las cargas del terreno.
- Incorporar un sistema de monitorización cuando el riesgo de filtración o fallo sea elevado.
Incluye un sistema de monitorización de válvulas (11) que permite detectar si hay una filtración en curso o cualquier otro problema.
La monitorización puede adaptarse a sistemas ferroviarios mediante sensores de nivel, caudal, presión o presencia de agua en cámaras técnicas.
Elementos de selección para cada proyecto
Estas plumbing traps have a particular purpose, and not all of them will fit your building’s requirements.
La selección de una alcantarilla sifón debe responder a las condiciones específicas de cada emplazamiento.
| Elemento | Aspecto que debe considerarse |
|---|---|
| Diámetro y longitud | Velocidad, presión, volumen transportado y pérdidas por fricción |
| Curvas | Transición gradual del flujo y reducción de turbulencias |
| Material | Resistencia frente al líquido, la humedad, la corrosión y las cargas |
| Trampas de aire | Prevención de bolsas de gas e interrupciones del flujo |
| Rejillas y filtros | Retención de arena, hojas, piedras y otros residuos |
| Monitorización | Detección de filtraciones y otros problemas |
| Accesos de limpieza | Inspección, mantenimiento y retirada de obstrucciones |
Uso del sifón en redes de saneamiento
Las redes de saneamiento pueden utilizar sifones para mantener el flujo, impedir el retorno de gases y conducir aguas residuales o pluviales a través de zonas donde una tubería convencional no resulta suficiente.
En los sistemas de alcantarillado por vacío, todos tendrán una estación de vacío y bombeo, válvulas y tuberías.
La capacidad de crear un vacío y un flujo auto-sostenido permite que el agua circule de manera eficiente, asegurando la correcta filtración y oxigenación.
Una alcantarilla sifón ferroviaria puede integrarse en una red más amplia de drenaje, aunque su funcionamiento hidráulico debe estudiarse de acuerdo con las cotas, el caudal, las pérdidas de carga y las condiciones de acceso.
¿Que es un SIFÓN? - Grandes Inventos - Unlimited
Aspectos que deben revisarse durante la inspección
- Estado de las rejillas, filtros y elementos de captación.
- Presencia de arena, hojas, piedras o residuos dentro del conducto.
- Continuidad del flujo después de periodos de lluvia.
- Existencia de bolsas de aire o pérdida del cebado.
- Filtraciones en juntas, paredes o conexiones.
- Erosión en la entrada y en la salida.
- Olores procedentes de la red de alcantarillado.
- Estado de las cámaras y accesos de limpieza.
- Posibles deformaciones causadas por cargas, vibraciones o movimientos del terreno.
- Funcionamiento de válvulas, bombas y sistemas de monitorización.
Because of dissipation, some plumbing trap kinds introduced in the regions may lose their water seal.
A plan should be devised to re-establish the seal by supplying water regularly.
Esta consideración también resulta útil en instalaciones ferroviarias que permanecen largos periodos sin circulación de agua, porque el sello hidráulico puede disminuir por evaporación o perderse debido a una obstrucción.
tags: #alcantarilla #sifon #trenes
