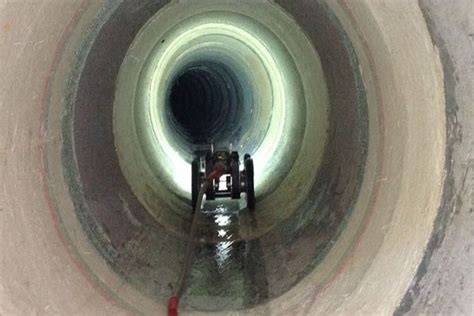

Las cámaras de inspección son estructuras de acceso incorporadas a la red de alcantarillado que permiten la inspección, limpieza y mantenimiento de los colectores.
La cámara de inspección tipo E2 es un elemento modular utilizado como acceso a los colectores de agua o alcantarillado. Está diseñada para aplicaciones en sistemas de drenaje, saneamiento y canalización subterránea, donde permite controlar las tuberías sanitarias y facilitar las labores de mantenimiento.
Qué es una cámara de inspección tipo E2
Las cámaras de inspección prefabricadas son un accesorio elemental al momento de instalar una red de alcantarillado particular. Sirven de punto de acceso en los sistemas de alcantarillado particular en caso de obstrucción.
Estos módulos se utilizan como componentes esenciales en pozos de registro y cámaras de inspección, permitiendo una instalación rápida y segura.
Las cámaras conformadas son fabricadas a partir de tuberías corrugadas de PEAD 100% virgen. Con dimensiones y disposición según solicitud del cliente.
La nueva cámara de inspección de Amerplast, con sus 5 entradas, se adapta fácilmente a la configuración de su proyecto, ofreciendo una instalación más flexible y versátil. También destacamos el nuevo diseño de su tapa con sus líneas curvas y nervios estructurales que la hacen ser aún más resistente.
Usos de la cámara de inspección
Permiten registrar y controlar las tuberías sanitarias del sistema de alcantarillado.
Las cámaras de inspección se utilizan para:
- Inspección de colectores.
- Limpieza de tuberías.
- Mantenimiento de redes de alcantarillado.
- Acceso a sistemas de drenaje y saneamiento.
- Unión de varias líneas de alcantarillado.
- Cambios de dirección de las tuberías.
- Atención de obstrucciones en redes sanitarias.
Además son obligatorias cuando hay cambio de dirección de las tuberías, para unir varias líneas de alcantarillado o por cada tramo de 25 metros de tubería 110 mm.
Aplicaciones en distintos proyectos
Se fabrican cámaras conformadas para inspección, registro, cambios de dirección, etc., para distintas industrias, como por ejemplo, drenaje pluvial, agrícola, deportivo y de carreteras, alcantarillas viales, sistemas de infiltración, conducción de riles, minería, electricidad y telecomunicaciones.
Pueden ser instaladas bajo calzada incluso en zonas de tránsito pesado.
Los elementos modulares están diseñados para aplicaciones en sistemas de drenaje, saneamiento y canalización subterránea.
Las soluciones prefabricadas también pueden integrarse en sistemas de aguas superficiales, vías urbanas y rurales, alcantarillado sanitario y redes subterráneas de servicios.
Características principales
- Fabricado en Polietileno 100% Virgen.
- Cámara con 5 entradas y una salida.
- Entradas no perforadas para una mayor flexibilidad.
- 4 sellos de goma de 110 mm.
- Entradas y salidas para tubería PVC 110 mm.
- Tapa con líneas curvas y nervios estructurales.
- Posibilidad de incorporar escaleras.
- Posibilidad de incorporar tapas y escotillas en su corona.
Este producto tiene como opción la posibilidad de contar con escaleras, lo cual facilita la inspección y el acceso de manera segura, además, se pueden incorporar tapas y escotillas en su corona.
Dimensiones y configuración
| Característica | Especificación |
|---|---|
| Altura | 320 mm |
| Diámetro | 600 mm |
| Tipo de tapa | Sobrepuesta |
| Dimensiones de la tapa | Diámetro 600 mm x alto 60 mm |
| Entradas | 5 entradas y una salida |
| Sellos | 4 sellos de goma de 110 mm |
| Conexiones | Para tubería PVC 110 mm |
Las cámaras conformadas pueden fabricarse con dimensiones y disposición según solicitud del cliente.
Elementos que pueden complementar la instalación
Son elementos prefabricados de hormigón diseñados para ser la base estructural en sistemas de saneamiento, alcantarillado y cámaras de inspección.
Son elementos prefabricados de hormigón que permiten la transición entre diferentes diámetros de cámaras o pozos de registro.
Son dispositivos prefabricados de hormigón diseñados para recolectar y canalizar aguas superficiales en vías urbanas y rurales. Fabricados según las especificaciones del Manual de Carreteras, garantizan una evacuación eficiente del agua, previenen inundaciones y mejoran la seguridad vial.
Tipos de cámaras de inspección relacionados
Cámara de inspección estándar
Cámara de inspección estándar (CIE): Estructura cilíndrica o rectangular construida en hormigón, PVC o polipropileno, con diámetro interior mínimo de 0,80 m para redes domiciliarias.
Es el tipo más común en proyectos residenciales y comerciales de menor escala.
Cámara de inspección de caída
Se utiliza cuando existe una diferencia de cota significativa entre la tubería entrante y la tubería de salida.
La caída puede ser directa (el efluente cae libremente dentro de la cámara) o guiada (mediante collarín o codo de descenso).
Cámara de unión
Se instala en los puntos donde convergen dos o más ramales.
Cámara de cambio de dirección
Requerida siempre que la red experimente un cambio de ángulo horizontal superior a 45°.

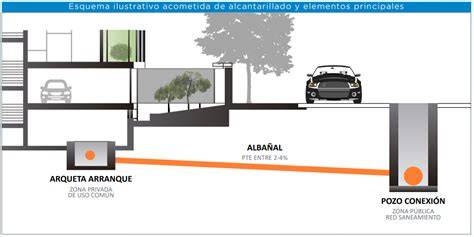

Ubicación y accesibilidad
La ubicación de las cámaras de inspección está regulada por norma y por los instructivos técnicos de cada empresa sanitaria.
Distancia máxima entre cámaras: 40 metros en tramos rectos con diámetros hasta DN200, según NCh 1105.
Las cámaras deben ser accesibles desde el nivel de terreno o de piso terminado.
Un error frecuente en proyectos de supermercados es ubicar cámaras de inspección bajo estanterías fijas o equipos frigoríficos, imposibilitando su uso en operación.
Recomendaciones técnicas de instalación
Pendiente hacia la salida
La media caña interior de la cámara debe tener la misma pendiente que el colector aguas abajo.
Una cámara sin pendiente hacia la salida puede dificultar la conducción del flujo y favorecer la acumulación de sólidos.
Hermeticidad de las tapas
En locales comerciales, las tapas de cámaras ubicadas en el interior del local deben ser herméticas y con cierre hidráulico (sello de agua o junta de goma) para evitar la entrada de gases del alcantarillado al interior del recinto.
Compatibilidad de los materiales
En locales con descargas de aceites o solventes, el uso de cámaras de PVC convencional puede ser objetado.
La selección del material debe considerar las características de las descargas, las condiciones del proyecto y las exigencias de la red sanitaria.
Normativa relacionada
- NCh 1105:2018 - Alcantarillado: redes de aguas servidas domiciliarias.
- DFL N°382/1988 - Ley General de Servicios Sanitarios.
La ubicación de las cámaras de inspección está regulada por norma y por los instructivos técnicos de cada empresa sanitaria.
Precio y modalidades de compra
| Concepto | Valor o condición |
|---|---|
| Precio original por 1 unidad | $95.990 |
| Precio actual por 1 unidad | $84.990 |
| Envío a domicilio | Regiones Metropolitana, Valparaíso y O'Higgins |
| Retiro en planta | Colina, Región Metropolitana |
Para compra online solo disponemos envío a domicilio en las regiones Metropolitana, Valparaíso y O'Higgins o retiro en planta de Colina, Región Metropolitana.
Cotiza aquí y accede a precios especiales si necesitas más unidades o despacho a otras regiones.
3.2 Instalación sanitaria - registro
Asesoría para proyectos sanitarios
Elabora y tramita proyectos sanitarios completos.
La configuración de la cámara, el número de entradas, la disposición de las conexiones, el tipo de tapa y la necesidad de escaleras o escotillas pueden definirse de acuerdo con los requerimientos de cada proyecto.
