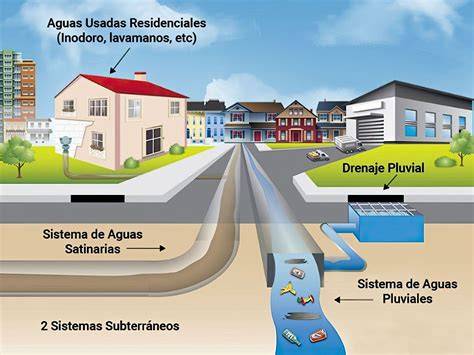

El drenaje urbano es un sistema. Incluye lo que ocurre sobre el pavimento, lo que entra a la red, lo que se regula o infiltra y lo que sucede cuando la capacidad de diseño es superada.
Los pavimentos convencionales son diseñados para el paso de vehículos. Por lo general, estos consisten una o más capas superpuestas de material de pavimento compactado y sellado superficial.
Todo proyecto inmobiliario en Chile que impermeabilice una superficie significativa del terreno debe resolver un problema concreto: qué hacer con el agua de lluvia que ya no puede infiltrarse naturalmente en el suelo.
La normativa chilena no deja espacio para la improvisación - sin una solución de aguas lluvias aprobada por la Dirección de Obras Municipales (DOM), no hay recepción final de la obra.
Qué debe resolver el detalle de aguas lluvias en pavimentos
Un detalle de aguas lluvias en pavimentos debe explicar cómo se recoge el agua, cómo se conduce, dónde se almacena temporalmente, cómo se infiltra o descarga y qué ocurre cuando la lluvia supera la condición de diseño.
Un proyecto de aguas lluvias puede tener tuberías correctamente dimensionadas y seguir funcionando mal. Esto ocurre cuando el cálculo se desarrolla sobre una lectura incompleta del terreno: áreas aportantes mal delimitadas, rasantes que cambian, puntos bajos sin captación, descargas sin continuidad o recorridos superficiales que nunca fueron verificados.
La revisión debe identificar una versión común de terreno y proyecto. Las cotas de pavimento, soleras, accesos, patios y pisos terminados tienen que pertenecer al mismo estado de diseño que utiliza la memoria.
La cuenca debe reconocerse con una escala proporcional al problema. Esto incluye aportes externos, elementos de intercepción y continuidad aguas abajo. Ignorarlos puede subestimar caudales o trasladar el agua hacia un tercero.
Marco normativo para las aguas lluvias en Chile
Ley N° 19.525 sobre evacuación y drenaje de aguas lluvias
Publicada en noviembre de 1997, la Ley N° 19.525 regula los sistemas de evacuación, drenaje y disposición de las aguas lluvias en áreas urbanas.
Establece que el Estado, a través del MOP y el MINVU, debe desarrollar planes maestros y redes de evacuación para permitir el fácil escurrimiento de las aguas e impedir daños a personas, viviendas e infraestructura urbana.
La responsabilidad del propietario sobre las aguas lluvias de su predio se deriva del marco normativo complementario - la OGUC para proyectos de urbanización y el Código Civil (artículo 941) para daños a predios vecinos.
La ley delega los estándares técnicos a la OGUC y a los reglamentos del MOP.
Ordenanza General de Urbanismo y Construcciones
La OGUC es el instrumento que aterriza los requisitos técnicos.
En su artículo 3.1.5, establece que los proyectos de loteo, subdivisión y urbanización deben incluir las redes de aguas lluvias como parte del proyecto integral que aprueba la DOM.
La memoria de cálculo debe demostrar que el volumen de escorrentía generado por las superficies impermeables del proyecto será gestionado dentro del predio o conducido al sistema de drenaje autorizado sin incrementar los caudales de escorrentía previos a la urbanización.
Manual de Drenaje Urbano del MOP
El Ministerio de Obras Públicas, a través de la Dirección de Obras Hidráulicas (Resolución DOH N° 7.285 de 2013), publicó el Manual de Drenaje Urbano que establece los criterios de diseño para todas las obras de gestión de aguas lluvias.
Este manual define los períodos de retorno de diseño para las distintas obras de drenaje - típicamente entre 2 y 10 años según el tipo de obra y su ubicación en la red, siendo 5 años un valor común para soluciones prediales cuando existe red de drenaje aguas abajo.
También define las metodologías de cálculo de caudales, los coeficientes de escorrentía según tipo de superficie y los criterios de dimensionamiento para distintas soluciones de infiltración y retención.
Cómo se comporta el agua sobre el pavimento
Lo anterior permite que la escorrentía de agua lluvia se infiltre en la tierra a través de una superficie permeable de pavimento o de otro tipo de superficie permeable.
En los pavimentos convencionales, la superficie sellada reduce la infiltración directa y aumenta el escurrimiento superficial. Por esta razón, el proyecto debe incorporar pendientes, soleras, canaletas, sumideros, cámaras y tuberías que conduzcan el agua hacia puntos de salida o vertido adecuados.
Drenaje superficial: Consiste en la instalación de canales, zanjas, alcantarillas, sumideros, etc., que recogen y conducen el agua hacia puntos de salida o vertido adecuados.
Una solución de drenaje superficial puede complementarse con pequeños diques o lagunas artificiales, que sirvan para regular el caudal y almacenar el agua excedente.
Rasantes, pendientes y puntos bajos
La topografía inicial puede ser adecuada para un diagnóstico, pero deja de representar el escurrimiento cuando arquitectura y vialidad modifican plataformas, accesos, pendientes o muros.
Si el cálculo conserva la base anterior, los puntos bajos del modelo no coincidirán con los puntos bajos construidos.
Repetir sumideros a una distancia uniforme no garantiza captación. Su posición depende de la rasante, la pendiente transversal, el ancho de escurrimiento, los cambios de dirección y la presencia de puntos bajos.
En accesos y rampas, además, conviene revisar qué ocurrirá ante una obstrucción o una lluvia que exceda la condición de diseño.
Una barrera lineal puede concentrar el agua exactamente donde el proyecto necesita mantenerla fuera.
Imagen referencial. Un sumidero solo funciona si la rasante conduce efectivamente el agua hasta su ubicación y existe capacidad aguas abajo.
Áreas aportantes internas y externas
El agua no reconoce deslindes.
Un proyecto puede recibir escorrentía desde un camino, un terreno superior o una urbanización existente.
También puede interrumpir una trayectoria que antes cruzaba naturalmente el lugar.
Las áreas aportantes deben delimitarse considerando la configuración completa del terreno, las superficies impermeables, las pendientes y las trayectorias que llegan desde fuera del predio.
Captación y conducción de aguas lluvias
Antes de llegar al pozo, el agua lluvia debe pasar por un sistema de captación que incluye sumideros, canaletas, cámaras de decantación y filtros gruesos.
Este sistema previene que sedimentos, hojas y basura ingresen al pozo y obstruyan el filtro de grava y la rejilla.
Un sistema de captación mal diseñado es la causa número uno de pérdida de capacidad de infiltración con el tiempo.
Sumideros y cámaras
La posición de los sumideros depende de la rasante, la pendiente transversal, el ancho de escurrimiento, los cambios de dirección y la presencia de puntos bajos.
La captación debe revisarse también en accesos, rampas, cambios de pendiente, encuentros con soleras y zonas donde el pavimento pueda concentrar el agua.
El diámetro es solo una parte de la solución: también importan pendiente, recubrimiento, cámaras, salida y mantención.
Red subterránea
La red debe coordinarse con vialidad, arquitectura y sanitaria, porque todas comparten cotas y espacio.
Mover una cámara puede cambiar pendientes; bajar una rasante puede eliminar recubrimiento; elevar una plataforma puede trasladar el escurrimiento; reservar una zanja de infiltración puede reducir superficie útil.
La coordinación temprana permite tratar estas relaciones como decisiones de proyecto y no como interferencias durante la construcción.

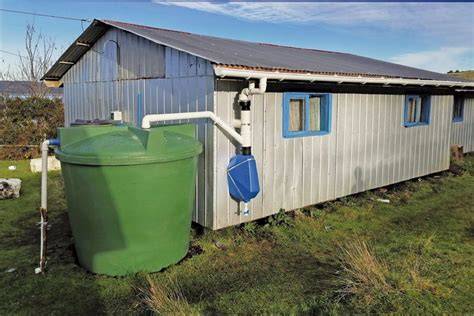

Descarga y continuidad aguas abajo
Este es uno de los errores más costosos. La red interior se calcula, pero el receptor todavía no tiene cota confirmada, capacidad demostrada o autorización de conexión.
Cuando esa información llega, puede obligar a profundizar colectores, incorporar regulación, cambiar trazados o buscar otra alternativa.
La descarga debe estudiarse desde el comienzo: quién administra el receptor, qué nivel controla la salida, qué ocurre aguas abajo y qué antecedente necesita el organismo competente para pronunciarse.
La red de aguas lluvias no termina en la última cámara del predio. Su funcionamiento depende de la continuidad hidráulica hasta el punto de descarga, regulación o infiltración.

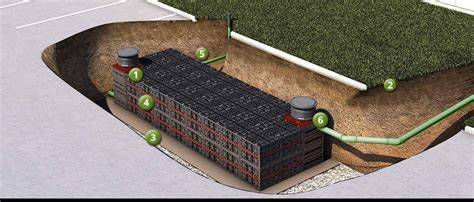

Pozos de infiltración para pavimentos impermeables
El pozo de infiltración de aguas lluvias es, en la zona central de Chile, la solución más utilizada por constructoras e inmobiliarias para cumplir con este requisito.
No todo proyecto de construcción requiere un pozo de infiltración específicamente, pero sí una solución de gestión de aguas lluvias.
El pozo de infiltración se convierte en la opción preferente cuando:
- El terreno tiene estratos permeables a profundidad accesible (confirmado por prueba de infiltración), lo que permite la absorción del agua hacia el subsuelo.
- El espacio superficial es limitado, como en lotes urbanos donde no hay superficie para zanjas de infiltración o estanques a cielo abierto.
- No existe red de alcantarillado pluvial en el sector, o la red existente no tiene capacidad para recibir descargas adicionales.
- El proyecto impermeabiliza más del 60-70% del terreno, generando un volumen de escorrentía que no puede ser absorbido por las áreas verdes o superficies permeables restantes.
En la Región Metropolitana y las regiones de Valparaíso, O'Higgins y Maule, donde los suelos aluviales suelen presentar capas de arena y grava a profundidades de 10-30 metros, el pozo de infiltración es la solución más frecuente.
Prueba de infiltración
Es el dato más crítico del diseño.
Se realiza in situ perforando un sondaje de prueba y midiendo la velocidad a la que el suelo absorbe agua a distintas profundidades.
El resultado se expresa en litros por metro cuadrado por hora (L/m²/h) o en milímetros por hora (mm/h).
Un suelo con tasa de infiltración inferior a 10 mm/h generalmente no es apto para pozos de infiltración sin intervención adicional.
La infiltración depende de la capacidad real del suelo, el nivel freático, el espacio disponible, la distancia a estructuras y el comportamiento durante eventos sucesivos.
No debería adoptarse únicamente porque evita proyectar una descarga.
Volumen de diseño
El volumen de agua que el pozo debe gestionar se calcula multiplicando la intensidad de la lluvia de diseño (según el período de retorno definido para el proyecto, típicamente 2-10 años, obtenida de curvas IDF de la zona) por la duración crítica de la tormenta, el coeficiente de escorrentía del proyecto y el área impermeable.
| Superficie | Coeficiente de escorrentía |
|---|---|
| Techos y pavimentos de hormigón | 0,85-0,95 |
| Pavimentos de asfalto | 0,80-0,90 |
| Jardines | 0,10-0,35 |
| Superficies de grava | 0,15-0,30 |
Dimensionamiento del pozo
Con la tasa de infiltración y el volumen de diseño, se determina la profundidad y diámetro del pozo.
La superficie de contacto efectiva (pared lateral del pozo en contacto con el estrato permeable) debe ser suficiente para infiltrar el volumen de diseño en el tiempo de vaciado admisible.
Los diámetros típicos van de 200 a 400 mm, y las profundidades de 10 a 40 metros.
El pozo incluye tubería de revestimiento con rejilla (ranurada o perforada) en los tramos de infiltración y un relleno anular de grava filtro que evita la migración de finos.
Separación respecto de fundaciones y napa freática
Un pozo de infiltración demasiado cercano a las fundaciones de un edificio puede saturar el suelo circundante y comprometer la capacidad portante del terreno.
La distancia mínima recomendada es de 3 metros horizontales a cualquier fundación, muro de contención o estructura enterrada.
En lotes estrechos, cumplir esta distancia puede ser un desafío que requiere evaluar soluciones alternativas de infiltración como múltiples pozos de menor diámetro distribuidos en el terreno.
Si el nivel freático está cercano a la superficie o a la profundidad de diseño del pozo, la capacidad de infiltración se reduce drásticamente porque el suelo ya está saturado.
El estudio de suelos debe incluir la medición del nivel de la napa en la época de mayor recarga (invierno) y el diseño debe asegurar una separación mínima de 2 metros entre el fondo del pozo y el nivel freático máximo.
Para pozos en zonas con napa alta, la monitoreo en tiempo real del nivel de agua puede ser una herramienta valiosa.
Alternativas de infiltración, retención y pavimento
| Solución | Mejor para | Limitaciones | Costo relativo |
|---|---|---|---|
| Pozo de infiltración | Lotes urbanos con poco espacio y suelo permeable en profundidad | Requiere estrato permeable accesible; distancia a fundaciones | Medio |
| Zanja de infiltración | Terrenos con buena permeabilidad superficial y espacio horizontal | Ocupa mucha superficie; no sirve en suelos arcillosos | Bajo |
| Estanque de retención | Suelos impermeables donde no es posible infiltrar | Requiere conexión a red pluvial; mayor mantención | Alto |
| Pavimento permeable | Estacionamientos y áreas peatonales con bajo tráfico vehicular | No soporta cargas pesadas; requiere suelo permeable debajo | Medio-Alto |
| Jardín de lluvia | Proyectos con áreas verdes generosas y enfoque sustentable | Ocupa superficie; requiere mantención vegetal permanente | Bajo-Medio |
En muchos proyectos, la solución óptima es una combinación: un pozo de infiltración para el volumen principal, complementado con áreas verdes permeables y cámaras de retención como respaldo para eventos extremos.
El pavimento permeable puede aplicarse en estacionamientos y áreas peatonales con bajo tráfico vehicular, siempre que exista suelo permeable debajo.
Los pavimentos permeables no deben considerarse automáticamente aptos para cualquier circulación, porque no soportan cargas pesadas.
Ruta de excedencia y seguridad ante lluvias intensas
Toda red tiene una capacidad finita.
Si la lluvia supera el diseño, existe una obstrucción o una cámara entra en presión, el agua seguirá otra trayectoria.
Esa ruta debe reconocerse para evitar que el excedente ingrese a viviendas, subterráneos, recintos eléctricos o predios vecinos.
La seguridad no depende de prometer que el sistema nunca rebalsará, sino de definir dónde puede acumularse temporalmente el agua y por dónde puede evacuar sin producir un daño desproporcionado.
En accesos y rampas, además, conviene revisar qué ocurrirá ante una obstrucción o una lluvia que exceda la condición de diseño.
Errores frecuentes en el detalle de aguas lluvias
1. Calcular con una topografía que ya no representa el proyecto
La topografía inicial puede ser adecuada para un diagnóstico, pero deja de representar el escurrimiento cuando arquitectura y vialidad modifican plataformas, accesos, pendientes o muros.
Si el cálculo conserva la base anterior, los puntos bajos del modelo no coincidirán con los puntos bajos construidos.
2. Delimitar las áreas aportantes solo dentro del predio
El agua no reconoce deslindes.
Un proyecto puede recibir escorrentía desde un camino, un terreno superior o una urbanización existente.
También puede interrumpir una trayectoria que antes cruzaba naturalmente el lugar.
Ignorar estos aportes puede subestimar caudales o trasladar el agua hacia un tercero.
3. Ubicar sumideros por modulación y no por recorrido
Repetir sumideros a una distancia uniforme no garantiza captación.
Su posición depende de la rasante, la pendiente transversal, el ancho de escurrimiento, los cambios de dirección y la presencia de puntos bajos.
4. Diseñar la red sin comprobar el punto de descarga
La red interior se calcula, pero el receptor todavía no tiene cota confirmada, capacidad demostrada o autorización de conexión.
Cuando esa información llega, puede obligar a profundizar colectores, incorporar regulación, cambiar trazados o buscar otra alternativa.
5. Confundir infiltración con desaparición del agua
La infiltración depende de la capacidad real del suelo, el nivel freático, el espacio disponible, la distancia a estructuras y el comportamiento durante eventos sucesivos.
No debería adoptarse únicamente porque evita proyectar una descarga.
6. Revisar el caudal, pero no la ruta de excedencia
Toda red tiene una capacidad finita.
Si la lluvia supera el diseño, existe una obstrucción o una cámara entra en presión, el agua seguirá otra trayectoria.
Esa ruta debe reconocerse para evitar que el excedente ingrese a viviendas, subterráneos, recintos eléctricos o predios vecinos.
7. Coordinar la ingeniería cuando las rasantes ya están congeladas
Aguas lluvias, vialidad, arquitectura y sanitaria comparten cotas y espacio.
Mover una cámara puede cambiar pendientes; bajar una rasante puede eliminar recubrimiento; elevar una plataforma puede trasladar el escurrimiento; reservar una zanja de infiltración puede reducir superficie útil.
Coordinación mínima antes del proyecto definitivo
Como mínimo, conviene revisar en conjunto:
- Base topográfica y versión de rasantes.
- Áreas aportantes internas y externas.
- Puntos bajos, captaciones y recorridos superficiales.
- Red subterránea, recubrimientos e interferencias.
- Regulación, infiltración o descarga.
- Continuidad y administración del receptor.
- Ruta segura para caudales que exceden el diseño.
- Acceso para inspección, limpieza y mantención.
Mantención y operación del sistema
El pozo se entrega funcionando correctamente, pero sin un plan de mantención, los filtros y cámaras de decantación se colmatan en 2-3 temporadas de lluvia.
La capacidad de infiltración baja progresivamente hasta que el sistema falla durante una tormenta intensa.
Un protocolo simple de limpieza anual extiende la vida útil del pozo a más de 20 años.
El acceso para inspección, limpieza y mantención debe formar parte del diseño y no resolverse después de ejecutar el pavimento.
Qué debería quedar resuelto antes del proyecto definitivo
Una revisión temprana no necesita definir cada detalle constructivo, pero sí debería responder cuatro asuntos: desde dónde llega el agua, por dónde se conduce, qué condición limita la descarga y qué ocurrirá si el sistema se supera.
Con esas respuestas puede estimarse el espacio necesario, fijar criterios de rasante, reconocer obras externas y decidir qué aprobaciones deben coordinarse.
Después, la ingeniería de detalle transforma ese criterio en caudales, perfiles, cámaras, obras de regulación, detalles y especificaciones consistentes.
En la práctica, esto significa que para proyectos de urbanización y loteo, la DOM no aprobará el proyecto sin que incluya las redes de aguas lluvias.
Y al final de la obra, no otorgará la recepción final sin verificar que la solución se ejecutó conforme al proyecto aprobado.
Para el desarrollador inmobiliario, el pozo de infiltración no es un componente opcional - es un requisito de cierre que, si no se planifica temprano, puede atrasar la entrega de la obra completa.
Construcción de Cunetas - ✔Proceso Constructivo - Obras de Drenaje en Concreto
Alternativas cuando el suelo no infiltra
Un suelo arcilloso no descarta automáticamente el pozo de infiltración, pero requiere perforar más profundo hasta alcanzar un estrato permeable (arena, grava o roca fracturada).
En la práctica, se realiza una prueba de infiltración a distintas profundidades para identificar la capa con mejor capacidad de absorción.
Si a profundidades razonables (hasta 40-50 metros) no se encuentra permeabilidad suficiente, las alternativas pueden incluir zanjas de infiltración cuando exista permeabilidad superficial y espacio horizontal, estanques de retención en suelos impermeables, pavimentos permeables para zonas de bajo tráfico y jardines de lluvia en proyectos con áreas verdes generosas.
El estanque de retención requiere conexión a red pluvial y mayor mantención.
La zanja de infiltración ocupa mucha superficie y no sirve en suelos arcillosos.
El jardín de lluvia ocupa superficie y requiere mantención vegetal permanente.
