En el corazón de cada obra maestra de metalurgia, desde la delicada filigrana hasta la robusta estructura de un rascacielos, reposa un elemento humilde pero esencial: la broca.
Las brocas son herramientas esenciales en cualquier ferretería industrial y en proyectos de bricolaje. Aunque parecen simples, su diseño y funcionalidad esconden una evolución fascinante y una variedad que se adapta a múltiples aplicaciones.
Los primeros antecedentes de la perforación
Las primeras brocas datan de hace miles de años, cuando se utilizaban herramientas rudimentarias de piedra para perforar.
Si nos remontamos al Paleolítico los humanos ya taladraban con concha de moluscos.
Muy probablemente el precursor del taladrado fue el «molinillo» de hacer fuego.
Otro procedimiento muy antiguo para taladrar piedra, según un bajorrelieve egipcio de 2700 años A.C.
En estos era preciso utilizar una de las manos y crear un movimiento de rotación de la pieza en el torneado y de la herramienta en el taladrado.
En sus inicios simples, eran herramientas hechas a mano para trabajos básicos en metales.
La historia de las brocas está estrechamente relacionada con la evolución de los mecanismos de perforación. La herramienta pasó de depender exclusivamente de la fuerza manual a integrarse en sistemas capaces de controlar el giro, la presión y la profundidad del agujero.
El nacimiento de la broca helicoidal
Sin embargo, fue en el siglo XIX cuando la broca helicoidal, como la conocemos hoy, se perfeccionó.
Esta innovación revolucionó la industria, haciendo el proceso de perforación, más eficiente y preciso.
Definición:Las brocas para metal son herramientas de corte con un extremo afilado y estrías helicoidales.
La geometría helicoidal permitió evacuar con mayor rapidez las virutas producidas durante el corte y facilitó la creación de agujeros más uniformes. La forma en espiral también hizo posible trabajar con mayor continuidad y reducir la acumulación de residuos en el interior de la perforación.
Un dato curioso es que la broca helicoidal se inspira en la estructura del ADN, con su diseño en espiral optimizado para eliminar residuos del agujero mientras perfora.
La evolución de los taladros
Todos conocemos y probablemente hemos usado alguna vez un taladro, y es que esta herramienta forma parte del uso cotidiano en nuestros hogares y negocios, así también como su utilidad profesional en talleres y empresas del sector de la construcción y la mecánica o carpintería.
El taladro o taladradora es una máquina o herramienta con la que se mecanizan la mayoría de los agujeros que se hacen a las piezas en los talleres mecánicos.
Los taladros tienen dos movimientos.
Aunque el taladro es una herramienta de uso frecuente, lo cierto es que este artilugio no siempre ha sido tal y como lo conocemos hoy y ha experimentado una evolución a lo largo de los años, mejorando y perfeccionando su labor.
En 1838, Nasmyth construye un taladro de sobremesa totalmente metálico.
El giro se transmitía a través de un volante accionado a mano o por transmisión.
Joseph Whitworth, construyó en 1850 un taladro de columna accionado por transmisión a correa y giro del eje porta brocas a través de un juego de engranajes cónicos.
Estos avances introdujeron mayor estabilidad, regularidad y control en el trabajo de perforación. La combinación de un taladro más preciso y una broca apropiada permitió ampliar el número de materiales y aplicaciones posibles.
Principales etapas de los taladros modernos
- Es una broca dotada de un mango.
- Aunque es muy antigua se sigue utilizando hoy en día debido a su gran sencillez.
- Es la evolución de los taladros anteriores, que surgió al integrando un motor eléctrico para facilitar el taladrado.
- Es una herramienta imprescindible para cualquier bricolador.
- Además del giro, la broca tiene un movimiento de vaivén.
- A partir de 500 W la potencia del taladro es suficiente para cualquier uso.
- Prescinde de la toma de corriente y funciona con una batería.
- La principal ventaja es su autonomía, al poder usarlo donde queramos sin necesidad de que exista un enchufe.
- En caso de que nuestra batería se agote, siempre tenemos la opción de usar un cargador para baterías.
- Es un taladro con una percusión (eléctrica, neumática o combinada) mucho más potente.
- Es un taladro estacionario con movimiento vertical y mesa para sujetar el objeto a taladrar.
Actualmente y como resultado de la evolución histórica y de los continuos avances de la tecnología existe un amplio abanico de tipos de taladro.
Para taladrar es necesario que el taladro sea bueno y que la broca sea apropiada al material a taladrar.
En algunos casos será imprescindible la utilización de algún accesorio, como soportes verticales o topes de broca.
La transformación de las brocas para metal
Las brocas para metal son herramientas especializadas diseñadas para perforar materiales metálicos con precisión.
Uso General:Indispensables en la construcción y el bricolaje, estas brocas se utilizan para perforar láminas metálicas, instalar elementos de sujeción y crear agujeros para pasadores.
Las brocas para metal han evolucionado desde herramientas rudimentarias hasta precisas y eficientes instrumentos modernos.
Con el desarrollo del acero de alta velocidad en el siglo XX, mejoraron en durabilidad y capacidad de corte, permitiendo perforar metales más duros.
El acero de alta velocidad, conocido como HSS, marcó una etapa decisiva porque permitió que las brocas soportaran temperaturas más elevadas y conservaran su capacidad de corte durante más tiempo.

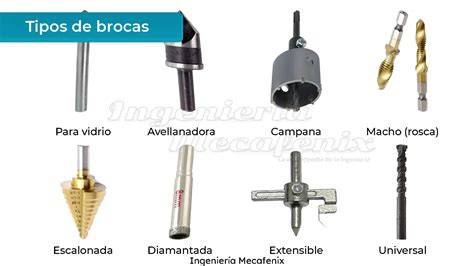

Tipos de brocas y aplicaciones
Las brocas para metal presentan una variedad de tipos, cada una diseñada con características específicas para abordar diferentes desafíos en el trabajo con metales.
| Tipo de aplicación | Material o característica |
|---|---|
| Aplicaciones | Ideales para perforar metales comunes como acero, aluminio y latón. |
| Aplicaciones | Adecuadas para perforar metales duros como acero inoxidable y aleaciones de titanio. |
| Aplicaciones | Excelentes para perforar aceros duros y ofrecen una vida útil prolongada. |
| Aplicaciones | Perfectas para perforar metales muy duros, como acero endurecido y acero inoxidable. |
Brocas para distintos materiales
- Brocas para madera: Tienen una punta centradora que facilita iniciar el agujero sin que la broca resbale.
- Brocas para metal: Generalmente fabricadas de acero de alta velocidad (HSS) o con recubrimientos de titanio para soportar altas temperaturas.
- Brocas para hormigón: Con puntas de carburo de tungsteno que perforan materiales duros como hormigón y ladrillo.
- Brocas universales: Diseñadas para trabajar en diferentes materiales, aunque no siempre ofrecen el mejor rendimiento en aplicaciones específicas.
Brocas de punta de diamante
Brocas de punta de diamante: Estas brocas están diseñadas para perforar materiales extremadamente duros y frágiles, como vidrio, cerámica, mármol y piedra.
Gracias a su dureza extrema, se utilizan para perforar materiales que otras brocas no pueden abordar.
Las brocas de punta de diamante son un ejemplo destacado de herramientas especializadas.
Son fundamentales en sectores como la construcción, la industria del vidrio y la cerámica, e incluso en trabajos artísticos.
Consejo profesional: Para alargar la vida útil de estas brocas, es recomendable utilizarlas con refrigeración (agua) para evitar el sobrecalentamiento y mantener su rendimiento.
La importancia de la punta y la geometría
El diseño de la punta de una broca es clave para su rendimiento.
Algunas de las más comunes son:
- Punta helicoidal: Ideal para evacuación rápida de virutas.
- Punta en espiral inversa: Para perforaciones precisas y limpias.
- Punta de lanza: Usada en vidrio o cerámica, donde la delicadeza es crucial.
Las brocas de alta calidad a menudo presentan puntas divididas o puntas de autocentrado.
Estas geometrías ayudan a iniciar la perforación con mayor precisión y a reducir el desplazamiento de la herramienta sobre la superficie del material.
Los ángulos de corte influyen en la eficiencia de corte.
Un ángulo de 118° es común y versátil, adecuado para una amplia gama de materiales.
Materiales y recubrimientos
Las brocas están fabricadas de diversos materiales según su uso:
- Acero de alta velocidad (HSS): Para trabajos en madera y metales blandos.
- Carburo de tungsteno: Para tareas en hormigón y materiales duros.
- Recubrimientos de titanio o cobalto: Mejoran la durabilidad y reducen la fricción.
- Recubrimiento de partículas de diamante: Permite realizar cortes precisos y limpios, ideales para trabajos con materiales de gran dureza y de alta exigencia.
Las brocas para metal pueden tener diversos recubrimientos o tratamientos superficiales que les confieren propiedades específicas.
Las brocas de alta calidad a menudo se fabrican con acero de alta velocidad, proporcionando resistencia al calor y durabilidad.
En algunos casos, se incorpora cobalto en la composición para aumentar la dureza y resistencia al calor.
Las brocas modernas incorporan materiales increíblemente duraderos, como compuestos de carburo de tungsteno mejorado y estructuras de diamante sintético, que superan con creces al acero tradicional.
Estos materiales suelen combinarse con recubrimientos avanzados como nitruro de titanio o cerámicas especializadas.
El color no determina la calidad
No hay manera de saber la calidad de las brocas simplemente por el color.
No existe una relación directa e inevitable entre el color y la calidad.
Las brocas de diferentes colores se deben principalmente a diferentes técnicas de procesamiento.
Por supuesto, puede hacer un juicio aproximado basándose en el color, pero actualmente las brocas de mala calidad también lo harán.
Su propio tratamiento de color le dará la apariencia de un taladro de alta calidad.
Las brocas para metal de alta calidad se distinguen por una combinación cuidadosa de materiales avanzados y diseños precisos, garantizando un rendimiento superior y durabilidad.
Recomendamos comprar brocas de marca de proveedores de alta calidad, como las marcas internacionales Bosch e Hilti.
Por supuesto, si considera la rentabilidad, le sugiero que elija productos de brocas de la marca «DLTC».
La industrialización de las brocas
Las brocas industriales han desempeñado un papel transformador en el desarrollo de las industrias modernas de energía, construcción y minería.
Desde los inicios de las brocas con dientes de acero hasta las avanzadas brocas de diamante sintético PDC (diamante policristalino compacto) que se utilizan hoy en día, la innovación en brocas ha impactado significativamente la forma en que exploramos la tierra y extraemos recursos de manera eficiente.
En los inicios de la perforación, las operaciones se enfrentaban a fricción extrema, fallos de herramientas y bajas tasas de penetración en formaciones duras.
El primer gran avance industrial en brocas llegó con los diseños de conos de rodillos con dientes de acero.
Howard Hughes Sr.
Para la década de 1930, las brocas tricónicas ofrecían mayor equilibrio y durabilidad.
Las brocas de cono de rodillo trituran la roca, mientras que las tecnologías más recientes buscan cizallarla.
Desde rodillos dentados de acero hasta brocas de diamante sintético PDC, las brocas industriales han evolucionado gracias a avances en diseño, materiales y modelado computacional.
De los conos de rodillos a las brocas PDC
Un cortador de PDC consiste en cristales de diamante sintético sinterizados con carburo de tungsteno.
GE fue pionera en el uso de cortadores de diamante sintético en la década de 1970, inicialmente para superficies resistentes al desgaste.
Las brocas PDC no tienen partes móviles, lo que reduce el desgaste y las fallas mecánicas.
Los cuerpos de las brocas están hechos de acero o de matriz de carburo de tungsteno, según la aplicación.
Los cortadores se sueldan a las cuchillas con una orientación precisa.
El espaciado entre cuchillas, los ángulos de inclinación posterior y la exposición de la cuchilla están cuidadosamente diseñados para maximizar la eficiencia.
Los cuerpos de matriz ofrecen resistencia a la erosión y admiten diseños complejos.
Se optimizan diferentes geometrías para la resistencia al impacto, la velocidad de penetración (ROP) y la interfaz con la roca.
La perforación de roca dura
Perforar roca dura es una de las tareas más exigentes en la exploración y construcción minera, llevando las brocas al límite.
La tecnología de brocas abarca la ciencia y la ingeniería que sustentan el diseño, la fabricación y la aplicación de las herramientas de corte utilizadas para perforar diversos materiales, especialmente rocas, en el contexto de la exploración minera.
Los avances en la tecnología de brocas amplían continuamente los límites de lo posible en la perforación, haciendo que las operaciones sean más eficientes, rentables y respetuosas con el medio ambiente.
Desde materiales avanzados hasta diseños innovadores, la tecnología moderna de brocas está diseñada para maximizar las tasas de penetración, prolongar la vida útil y reducir significativamente los costos totales de perforación.
Diseño avanzado y fabricación de precisión
Los ingenieros perfeccionan continuamente la forma física y los elementos de corte de las brocas para optimizar su interacción con la roca.
Esto incluye innovadores patrones de colocación de cortadores, perfiles de cara revisados y diseños mejorados de ranuras para desechos que evacuan los recortes de forma más eficiente.
Estructuras y geometría de corte optimizadas: El software de diseño avanzado y la precisión de fabricación optimizan la colocación de las cuchillas, la configuración de las cuchillas y los sistemas de limpieza.
Las técnicas de fabricación avanzadas, como la fabricación aditiva (impresión 3D) y el mecanizado de precisión, permiten crear brocas con geometrías complejas y canales de refrigeración internos que antes eran imposibles.
Mayor durabilidad y longevidad: Más allá de los materiales, la integridad estructural de las brocas calificadas se fortalece mediante técnicas de unión avanzadas, sistemas de cojinetes robustos (para pedacitos del cono del rodillo) y protección antidesgaste especializada en áreas críticas como las almohadillas calibradoras.
Brocas inteligentes y supervisión en tiempo real
La llegada de las herramientas de perforación inteligentes ha incorporado sensores directamente en las brocas.
Estos sensores pueden monitorear parámetros de perforación en tiempo real, como la temperatura, la vibración, el torque y el peso sobre la broca.
Monitoreo integrado y funciones inteligentes: Algunas brocas de vanguardia incorporan sensores que proporcionan datos en tiempo real sobre parámetros de perforación como temperatura, vibración y torque.
La información obtenida permite controlar mejor el proceso y adaptar las condiciones de trabajo a las características del material y al comportamiento de la herramienta.
Especialización y sostenibilidad
Especialización específica de la aplicación: Las brocas avanzadas cualificadas suelen estar diseñadas a medida para tipos específicos de roca o desafíos de perforación (por ejemplo, formaciones altamente abrasivas, capas intercaladas o terrenos inestables).
Las brocas calificadas con tecnología avanzada representan la cumbre de la ingeniería de herramientas de perforación, ofreciendo un rendimiento superior, una mayor vida útil y una mejor adquisición de datos en la exploración minera.
Estas brocas se distinguen por su meticuloso diseño, el uso de materiales de vanguardia y la integración de características innovadoras que, en conjunto, superan los desafíos inherentes a la perforación en formaciones rocosas diversas y, a menudo, abrasivas.
También se están desarrollando nuevas tecnologías de brocas con el objetivo de reducir el impacto ambiental.
Esto incluye el diseño de brocas que producen menos recortes finos, consumen menos energía y están fabricadas con materiales más reciclables.
Técnicas para perforar metales
La efectividad en la perforación de metales no solo depende de la calidad de las brocas, sino también de las técnicas utilizadas durante el proceso.
- Marcado Preciso: Antes de perforar, marque el lugar con precisión utilizando herramientas como punzones o lápices.
- Centrado Correcto: Asegúrese de centrar la broca adecuadamente en el punto marcado.
- Presión Moderada: Evite aplicar demasiada presión durante la perforación.
- Deje que la broca haga el trabajo, aplicando una presión moderada y constante.
- Retirada Periódica: Retire la broca periódicamente durante la perforación para limpiar virutas acumuladas.
- Velocidad Adecuada: Ajuste la velocidad del taladro de acuerdo con el tipo de metal y el diámetro de la broca.
- Utilice refrigerantes: Para trabajos intensivos o metales duros, considere utilizar un refrigerante o lubricante específico para metales.
Utiliza agua como refrigerante: si no quieres comprar refrigerante para taladro profesional, también puedes utilizar agua.
Este método también puede reducir eficazmente la temperatura y mejorar la eficiencia del corte.
Mantenimiento y afilado
El cuidado adecuado de las brocas es esencial para maximizar su rendimiento y durabilidad.
Recuerda que el afilado de brocas requiere experiencia acumulada a través de la observación, comparación y pruebas repetidas en operaciones reales.
Una broca correctamente conservada mantiene mejor su geometría de corte, evacua las virutas con mayor eficacia y reduce el riesgo de sobrecalentamiento durante el uso.
Seguridad durante el uso
La seguridad es primordial al utilizar brocas para metal.
- Ropa Adecuada: Viste ropa ajustada y sin holguras para evitar enganches accidentales con la broca.
- Inspección de la Broca: Antes de usar, inspeccione la broca en busca de daños, astillas o desgaste excesivo.
- Velocidad Adecuada: Ajuste la velocidad del taladro según el tipo de metal y el diámetro de la broca.
Al seguir estas precauciones y procedimientos seguros, se reduce significativamente el riesgo de lesiones durante el uso de brocas para metal.
Cómo elegir la broca adecuada
- Considera el material que deseas perforar.
- Asegúrate de que sea compatible con tu taladro, especialmente si es industrial.
- Invierte en brocas de calidad para evitar desgastes rápidos y obtener mejores resultados.
Elegir la broca adecuada exige relacionar el material de trabajo con la geometría, el recubrimiento, el diámetro y el tipo de taladro disponible.
En conclusión, elegir la broca adecuada y comprender sus características es esencial para cualquier trabajo.
Desde perforaciones en madera hasta tareas industriales en metales o concreto, la amplia variedad de brocas disponibles garantiza que siempre haya una herramienta perfecta para el trabajo.
