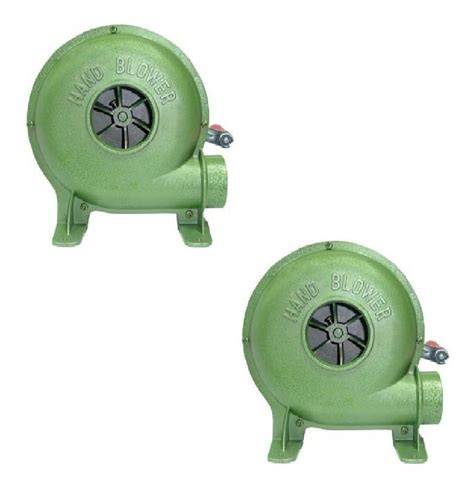

Una fragua con ventilador manual permite avivar el fuego sin depender de la electricidad y ofrece una solución práctica para trabajos de metal, autosuficiencia y vida en el campo. El diseño descrito combina una cámara de fragua en “V” con una turbina accionada mediante una manivela.
El conjunto puede construirse aprovechando materiales reutilizados, como una bicicleta vieja, chapa y un motor tipo lavadora desmontado. Aunque inicialmente se probó con un poco de cartón y trozos de pino, el sistema está pensado para proporcionar el aire necesario durante el funcionamiento de la fragua.
Principio de funcionamiento
El ventilador se acciona manualmente mediante una manivela conectada a una turbina. Al girar la manivela, las aspas impulsan el aire hacia el interior de la fragua y alimentan la combustión.
Una de las características más interesantes del sistema es que las aspas continúan girando cuando se deja de mover la manivela. Esto ocurre por la propia inercia, ya que la turbina pesa bastante.
La inercia facilita el aventado porque el flujo de aire no se interrumpe de manera inmediata al soltar la manivela. La turbina puede seguir girando durante un rato, de forma parecida a una rueda de bicicleta que conserva el movimiento después de recibir un impulso.
Componentes principales
- Una estructura de fragua en forma de “V”.
- Una turbina con aspas de chapa.
- Un eje procedente de un motor tipo lavadora.
- Piñones de bicicleta soldados al eje.
- Una manivela o pedal para accionar el mecanismo.
- Cartón corrugado o, preferiblemente, cartón compacto para elaborar una plantilla.
- Una pistola de soldar plástico para cerrar agujeros y fijar la plantilla.
- Material reutilizado procedente de una bicicleta vieja.
La turbina y sus aspas
Las aspas son simples rectángulos de chapa soldados al eje de un motor tipo lavadora. Se trata de un modelo en el que el bobinado no está situado en el eje, sino alrededor de este.
Este tipo de motor se desmonta fácilmente, lo que permite reutilizar su eje y adaptarlo al ventilador manual. La sencillez de las aspas facilita la fabricación, ya que no es necesario emplear perfiles complejos para construir la turbina.
La turbina tiene suficiente masa para continuar girando por inercia cuando se deja de accionar la manivela. Esta característica puede resultar especialmente útil durante el trabajo, porque permite mantener durante unos instantes el movimiento del aire sin tener que girar continuamente el mecanismo.
Adaptación de los piñones de bicicleta
En el eje se soldaron unos piñones de bicicleta. Su función es evitar que el pedal continúe dando vueltas sin control cuando la manivela deja de accionarse.
El empleo de piezas de bicicleta permite aprovechar componentes que ya están diseñados para transmitir movimiento mediante pedales, ejes y ruedas dentadas. Por ello, una bicicleta vieja puede proporcionar elementos útiles para fabricar el mecanismo de accionamiento.
La reutilización de una bicicleta resulta especialmente interesante cuando se dispone de una unidad antigua que ya no se utiliza. En este caso, se comentó que una bicicleta vieja habría sido útil para el proyecto, aunque había sido tirada anteriormente.
Fabricación de la plantilla para cerrar la fragua
Para cerrar la fragua se puede utilizar un cartón corrugado o, mejor, un cartón compacto. Con este material se realiza una plantilla siguiendo el contorno del conjunto.
La plantilla sirve para definir la pieza de cierre y adaptar la forma de la fragua a la posición del ventilador. Debe cubrir el contorno del conjunto y quedar colocada justo sobre el centro del motor.
En el centro se realiza un agujero de unos 7 u 8 cm de diámetro. Esta abertura permite que entre el aire impulsado por la turbina.
| Elemento | Medida o característica |
|---|---|
| Agujero de entrada de aire | Unos 7 u 8 cm de diámetro |
| Forma de la fragua | “V” |
| Material de la plantilla | Cartón corrugado o cartón compacto |
| Tipo de aspas | Rectángulos simples de chapa |
Cierre y sellado de la estructura
Una vez preparada la plantilla, se utiliza la pistola de soldar plástico para cerrar todos los agujeros y pegarla en su posición.
El objetivo es que la plantilla quede integrada en el conjunto y que el aire generado por la turbina se dirija hacia el interior de la fragua. El resultado es una estructura cerrada, adaptada al contorno del ventilador y con una abertura central para la entrada del aire.
El cierre de los agujeros también ayuda a evitar pérdidas innecesarias de aire. La plantilla queda colocada sobre el centro del motor y forma parte de la solución constructiva que permite conectar el ventilador con la fragua.
Ventajas del sistema manual
- No depende de una instalación eléctrica para accionar el ventilador.
- Permite utilizar materiales reutilizados y piezas de bicicleta.
- La turbina continúa girando por inercia al dejar la manivela.
- Los piñones ayudan a controlar el movimiento del pedal.
- El eje y las aspas pueden desmontarse con facilidad.
- La construcción emplea aspas sencillas hechas con rectángulos de chapa.
- La plantilla de cartón permite adaptar el cierre al contorno real del conjunto.
Pruebas iniciales
La fragua se había probado inicialmente con un poco de cartón y trozos de pino. Estas pruebas sirven para comprobar el movimiento de la turbina, la entrada de aire y el funcionamiento general del conjunto antes de utilizarlo en trabajos más exigentes.
Durante las primeras comprobaciones también puede observarse si las aspas continúan girando por inercia después de soltar la manivela. En este diseño, la turbina conserva el movimiento porque pesa bastante.
Posibles mejoras del mecanismo
Una mejora planteada consiste en añadir masa a la turbina para que mantenga el giro durante más tiempo. La idea se basa en el funcionamiento de una rueda de bicicleta, que puede seguir girando después de recibir un impulso.
Sin embargo, el aumento de masa debe relacionarse con la resistencia del aire y con la facilidad de accionamiento. Una turbina más pesada puede conservar mejor la inercia, pero también puede exigir más esfuerzo al iniciar el movimiento.
El sistema ya incorpora una turbina de cierto peso y unos piñones de bicicleta soldados al eje. Estos elementos contribuyen tanto a mantener el giro como a controlar el movimiento del pedal.
Reutilización y fabricación artesanal
La propuesta destaca por aprovechar materiales y componentes que pueden encontrarse fuera de uso. La bicicleta vieja puede aportar piñones y otros elementos mecánicos, mientras que el motor tipo lavadora proporciona un eje desmontable para construir la turbina.
La fabricación de las aspas tampoco requiere piezas especiales: basta con utilizar rectángulos de chapa soldados al eje. La plantilla de cartón permite trabajar primero sobre una forma económica y fácil de modificar antes de fijarla definitivamente.
Este tipo de proyecto combina mecánica, trabajo del metal y soluciones de autosuficiencia. La construcción artesanal permite adaptar cada parte a los materiales disponibles y resolver el cierre de la fragua según el contorno del conjunto.
