Las excavaciones, las entibaciones y el socalzado constituyen operaciones fundamentales de la ingeniería civil, especialmente cuando se ejecutan en zonas urbanas densas, junto a edificaciones existentes o cerca de terrenos con sobrecargas y condiciones geotécnicas complejas.
Las técnicas utilizadas hoy para generar estos sostenimientos en proyectos de edificación son elegidas y diseñadas considerando el suelo que se debe contener y la situación de los vecinos/sobrecargas del entorno.
Importancia de las entibaciones en las excavaciones
Las entibaciones son un aspecto fundamental de la ingeniería civil, diseñadas para proporcionar seguridad y estabilidad en excavaciones y zanjas, protegiendo a los trabajadores y el entorno de posibles derrumbes.
Las entibaciones son elementos estructurales que aseguran las paredes de una excavación de forma temporal y que previenen derrumbes o deslizamientos de tierra, asegurando la integridad del sitio y protegiendo la vida de los obreros y equipos involucrados en la obra.
Estos sistemas son esenciales, especialmente en zonas urbanas densas, donde las excavaciones adyacentes a edificaciones existentes conllevan un alto riesgo.
Para lograr esto, se utilizan diversos tipos de materiales y técnicas de entibación, como paneles metálicos, vigas de madera, Sistemas de entibación, pilotes o muros de hormigón.
Estos elementos se instalan de manera temporal a lo largo de las paredes de la zanja y se ajustan según sea necesario para mantener la estabilidad durante el proceso de excavación.
Selección del sistema de sostenimiento
Es así como se eligen generalmente técnicas de sostenimientos ya sea muros berlinés, pantallas premoldeadas, muros “bajados”, tablaestacados, soil nailing y/o pilas de hormigón armado.
La elección del tipo adecuado de entibación y su correcta implementación pueden significar la diferencia entre un proyecto exitoso y uno que enfrenta retrasos significativos o accidentes graves.
Muros berlinés
Los muros berlinés forman parte de las técnicas de sostenimiento empleadas en proyectos de edificación, junto con las pantallas premoldeadas, los muros “bajados”, los tablaestacados, el soil nailing y las pilas de hormigón armado.
Pantallas premoldeadas
Las pantallas premoldeadas forman parte de las soluciones utilizadas para contener el suelo en excavaciones y proyectos de edificación.
Muros “bajados”
Los muros “bajados” se consideran una de las técnicas de sostenimiento que pueden seleccionarse según el suelo que se debe contener y la situación de los vecinos o las sobrecargas del entorno.
Tablaestacados
Los tablaestacados constituyen otra alternativa de sostenimiento para las excavaciones, seleccionada de acuerdo con las características del terreno y las condiciones del entorno.
Soil nailing

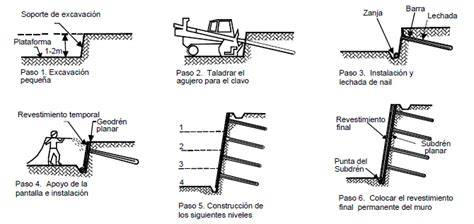

El sostenimiento mediante la técnica de Soil Nailing utiliza pernos pasivos más shotcrete armado.
Pilas de hormigón armado
Las pilas de hormigón armado también se emplean como técnica de sostenimiento en proyectos de edificación y excavaciones.

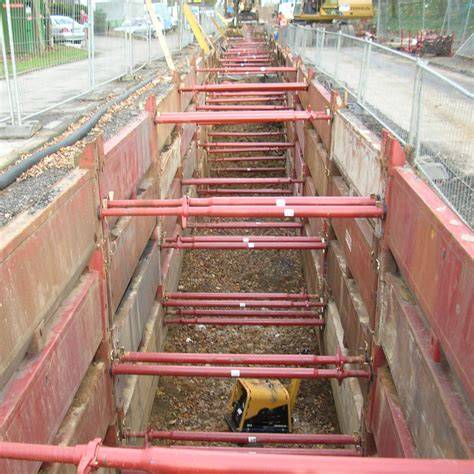

Tipos de sistemas de entibación
Entibaciones con elementos independientes
Son entibaciones con elementos independientes que se pre-montan en el exterior de la excavación y posteriormente son introducidos o hincados en la zanja.
Ideal para zanjas de profundidad media, es un sistema muy versátil que nos permite trabajar tanto con pre-excavacion, como con excavación escalonada.
Sistemas deslizantes con guías o rieles
Este sistema utiliza guías o rieles que permiten que los paneles de entibación se deslicen verticalmente, lo que facilita su adaptación a la profundidad cambiante de la excavación sin comprometer la seguridad.
Entibaciones para conducciones transversales
De aplicación cuando hay tuberías que se cruzan.
Usada para resolver conducciones transversales, para profundidades moderadas, adaptándose tanto para tipo cajón como para deslizante con las tablestacas.
Diámetro de la conducción o tubo.
Entibación robusta para excavaciones profundas
Es la forma más robusta de entibación, utilizada en excavaciones profundas o en suelos altamente inestables.
| Sistema | Aplicación o característica |
|---|---|
| Elementos independientes | Ideal para zanjas de profundidad media; permite trabajar con pre-excavacion y excavación escalonada. |
| Guías o rieles | Permite que los paneles se deslicen verticalmente y se adapten a la profundidad cambiante. |
| Conducciones transversales | Se utiliza cuando hay tuberías que se cruzan y para profundidades moderadas. |
| Sistema robusto | Se utiliza en excavaciones profundas o en suelos altamente inestables. |
Excavaciones llave en mano
El año 2016 tuvo obras de especial relevancia para nuestra empresa y para nuestros Clientes, incluimos dentro de nuestros servicios las Excavaciones Llave en Mano.
Las “Obras Preliminares de Costanera San Antonio” es un proyecto que contó con la ingeniería de Pilotes Terratest y se calculó el sostenimiento mediante la técnica de Soil Nailing (pernos pasivos más shotcrete armado).
Por otra parte, el Edificio Bahía Mar, en Viña del Mar también contó con la ingeniería, ejecución de entibaciones y movimiento de tierras por parte de Pilotes Terratest S.A.
Por: Francisco Ruz Vukasovic - Ing.
Anclajes y elementos de arriostre
Estos anclajes generalmente actúan de manera temporal y son reemplazados con los elementos de arriostre definitivos de la estructura.
Lo anterior se debe, dentro de muchos otros factores a que la norma Chilena es muy clara y protege la seguridad de los excavadores y de las estructuras.
En definitiva, la responsabilidad en utilización de tensores y anclajes en proyecto de entibación es de responsabilidad de los profesionales competentes de la obra y de los proyectistas involucrados.
Legalidad de los anclajes temporales
Las dudas respecto a la legalidad de los anclajes temporales hacia los terrenos circundantes han generado en el pasado algunas demandas y recursos de protección de los vecinos hacia las inmobiliarias y direcciones de obras, todas fundadas principalmente en conceptos de propiedad del subsuelo circundante.
Además, actualmente la práctica habitual es que las Direcciones de Obras de las municipalidades exijan que en los permisos de obras provisorias y excavaciones que en los proyectos ingresados “se elimine” los anclajes de los planos, ya que estos organismos no pueden autorizar el ejecutar obras fuera de los deslindes del proyecto donde, en muchos casos inviabiliza la construcción de algunos proyectos.
Algunas de ellas incluso solicitan documentos y autorizaciones expresas de los vecinos para la utilización de anclajes temporales en su subsuelo.
A mi juicio, se hace importante y urgente el legislar sobre los anclajes en terrenos circundantes, y sea agregado en la Ordenanza General de Urbanismo y Construcciones (OGUC).
Actualización normativa y participación técnica
En el año 2018 el Instituto de la Construcción y la Sociedad Chilena de Geotecnia (SOCHIGE) hacen un llamado a participar, a un conjunto de profesionales a la redacción del proyecto de actualización de la norma Nch3206.
Se incorporaron más de 40 profesionales y empresas ligadas al diseño, construcción y monitoreo de este tipo de obras; además de la academia, gobierno y asociaciones gremiales ligados a la geotecnia; mejorando los requisitos de diseño y construcción de este tipo de obras.
En el directorio del Instituto de la Construcción estamos trabajando en este tema para que finalmente el Departamento de Desarrollo Urbano (DDU) del Ministerio de Vivienda y Urbanismo instruya categóricamente a las Seremis de Vivienda y a las Direcciones de Obra del país reiterar que se pueda utilizar las circulares DDU N°181 y DDU N°188 en conjunto con un protocolo con los requisitos mínimos que presente el mecánico de suelos en su proyecto.
Responsabilidades en el diseño y la ejecución
La responsabilidad en utilización de tensores y anclajes en proyecto de entibación es de responsabilidad de los profesionales competentes de la obra y de los proyectistas involucrados.
Las soluciones de sostenimiento deben considerar el suelo que se debe contener y la situación de los vecinos/sobrecargas del entorno.
La correcta implementación de los sistemas de entibación permite mantener la estabilidad de las paredes de la excavación, proteger a los trabajadores y reducir los riesgos para las estructuras próximas, los equipos y el entorno urbano.
