Los métodos de apriete tradicionales, como el apriete por par y el apriete por par + ángulo, no cumplen con los criterios de precisión y rendimiento exigidos por la industria técnica del mañana.
Tras cientos de visitas a sitios industriales, TRAXX afirma que el apriete por par puede generar una incertidumbre de ±50 % en la tensión final del perno. La precisión de estos métodos se ve afectada por factores como la temperatura, la fricción entre las piezas y los pernos, así como la resistencia de los materiales durante el apriete. Factores que no son tenidos en cuenta por estas técnicas.
Esto puede dar lugar a un apriete insuficiente o excesivo, provocando situaciones críticas: aflojamientos, roturas o fallos estructurales. Por ejemplo, en una serie de pernos de culatas de motor de automóvil, que en teoría deberían estar uniformemente tensados, TRAXX ha detectado con su sistema que algunos pernos estaban dos veces menos tensos que otros.
La medición de la tensión en pernos mediante ultrasonido es mucho más precisa y rigurosa, pero sigue siendo poco desarrollada.
Existen métodos como el uso de celdas de carga o galgas extensométricas, cuyo principal inconveniente es que alteran el montaje para poder realizar la medición. Son métodos intrusivos, complejos de implementar.

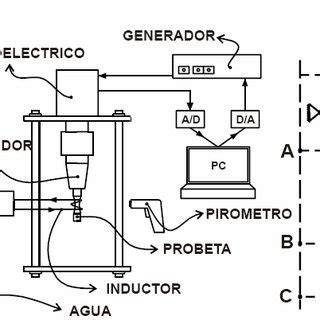

El principio de la medición de la tensión en pernos mediante ultrasonido es muy sencillo.
Consiste en medir la elongación del perno bajo el efecto de la tensión inducida por el apriete. Al apretar un perno, este se alarga proporcionalmente al esfuerzo aplicado.
Medición de la carga del perno comparando las variaciones en el tiempo de vuelo ultrasónico correspondientes a los cambios en el alargamiento (deformación) del perno.
Hay sensores de onda única (SH) y de onda doble (SH + L) disponibles para cumplir con diferentes requisitos.
La onda cónica horizontal de corte permite medir la tensión en cualquier tipo de perno (independientemente del extremo del perno) y material metálico.
Se trata de un dispositivo para la supervisión en tiempo real de la precarga de los pernos, utilizado principalmente para garantizar el funcionamiento seguro de los equipos y evitar accidentes graves causados por pernos sueltos o rotos.
Verificar y determinar el proceso de fijación: La prueba de medición de ondas longitudinales por ultrasonidos puede derivar de forma fiable y completa la fuerza axial de los pernos y la cantidad de pérdida de fuerza axial tras la instalación.
Verificación, determinación del proceso de fijaciónLa prueba de medición de ondas longitudinales por ultrasonidos proporciona una imagen fiable y completa de la fuerza axial de los pernos y de la cantidad de pérdida de fuerza axial tras el montaje.
| Método | Característica |
|---|---|
| Apriete por par | puede generar una incertidumbre de ±50 % en la tensión final del perno |
| Apriete por par + ángulo | no cumplen con los criterios de precisión y rendimiento exigidos por la industria técnica del mañana |
| Celdas de carga | alteran el montaje para poder realizar la medición |
| Galgas extensométricas | Son métodos intrusivos, complejos de implementar |
| Ultrasonido | medir la elongación del perno bajo el efecto de la tensión inducida por el apriete |
La medición de la tensión en pernos mediante ultrasonido permite comparar las variaciones en el tiempo de vuelo ultrasónico con los cambios en el alargamiento del perno y obtener una imagen fiable de la fuerza axial.
