El arco de medio punto es uno de los elementos arquitectónicos más clásicos y reconocibles. Este tipo de arco ha sido utilizado desde la antigüedad y es esencial en el estudio de la arquitectura.
Un arco de medio punto es un arco cuya forma es un semicírculo perfecto, es decir, abarca 180 grados. Su geometría permite distribuir las cargas hacia los apoyos laterales, por lo que ha sido utilizado en puentes, acueductos y grandes edificaciones.
Qué es un arco de medio punto
El arco de medio punto tiene una directriz semicircular: todos los puntos de su curva pertenecen a una circunferencia y la parte utilizada corresponde exactamente a la mitad de ella. Por eso, cuando se pregunta si el arco construido es «de circunferencia», la respuesta es afirmativa en cuanto a su línea curva: se trata de un arco de circunferencia de 180 grados.
La forma semicircular no significa que el arco sea una pieza maciza recortada de una sola vez. En la construcción tradicional, el arco se divide en piezas independientes llamadas dovelas, colocadas radialmente alrededor de un centro geométrico.
El arco de medio punto se construye colocando dovelas, o bloques de piedra, dispuestas en forma circular hasta formar un semicírculo perfecto.
La geometría del arco y de sus dovelas
La curva principal
El diseño del arco es el primer paso en la construcción. Aquí se define el radio del semicírculo que formará el arco.
El radio del arco es la distancia desde el centro del semicírculo hasta cualquier punto de su circunferencia.
Si deseas construir un arco de 3 metros de diámetro, entonces el radio será de 1.5 metros.
El diámetro es la distancia total entre los dos extremos de la semicircunferencia. El radio equivale a la mitad de ese diámetro y determina la altura del arco cuando los apoyos se sitúan en los extremos de la base del semicírculo.
La cara frontal de cada dovela
La cara «frontal» de cada dovela es un sector circular: una figura plana limitada por dos radios y por un arco de circunferencia. En el conjunto del arco, esos sectores se organizan alrededor del centro geométrico y completan los 180 grados correspondientes al medio punto.
La cara frontal no es un rectángulo, porque sus lados radiales no son paralelos. Tampoco es un trapecio común si se considera con exactitud la curvatura exterior: su borde exterior pertenece a una circunferencia. En una representación simplificada, puede parecer un trapecio, pero geométricamente corresponde a un sector circular.
La forma tridimensional de la dovela
La dovela es una pieza tridimensional que se obtiene al prolongar el sector circular en la profundidad del arco. Puede describirse como un bloque con dos caras laterales radiales, una cara exterior curva y una cara interior curva, además de las superficies frontal y posterior.
Cada dovela tiene un ángulo preciso que permite su ajuste perfecto con las demás. Se colocan siguiendo una curvatura específica y su disposición permite la distribución efectiva de la carga.
En el modelo realizado con cajas de folios, las piezas se han despegado por las solapas y se han doblado hacia atrás para facilitar su cierre en forma de cuña o trapecio. Esa forma práctica permite construir una aproximación física de la dovela, aunque la geometría ideal de la cara frontal continúa siendo la de un sector circular.
Cómo calcula el applet las piezas del arco
El applet parte de los datos proporcionados: el número de piezas o dovelas, el ancho superior de cada una y la longitud de cada lado. Con esos valores, utiliza relaciones geométricas para repartir el semicírculo entre las piezas y determinar su forma.
El método más probable consiste en dividir el ángulo total del arco, que es de 180 grados, entre el número de dovelas seleccionadas. Si el número de piezas es n, el ángulo central correspondiente a cada pieza se obtiene mediante la relación:
ángulo de cada dovela = 180° / n
A partir de ese ángulo y del radio del arco, el applet puede calcular la anchura que corresponde a la pieza en las distintas alturas, así como la longitud de sus lados radiales.
La longitud de un arco circular puede relacionarse con el radio y el ángulo mediante la expresión:
longitud del arco = radio × ángulo
Cuando el ángulo se expresa en radianes, la relación permite calcular la longitud de los bordes curvos de cada dovela. Para un semicírculo completo, la longitud de la semicircunferencia es:
longitud de la semicircunferencia = π × radio
El applet también puede utilizar la cuerda asociada a cada sector circular. La cuerda es el segmento recto que une los extremos de un arco y se calcula a partir del radio y del ángulo central. De esta manera, el programa puede transformar los datos geométricos del arco en medidas de piezas que se puedan fabricar y ensamblar.
El deslizador permite elegir cuántas piezas ver. Al aumentar el número de dovelas, cada pieza ocupa un ángulo menor y la aproximación al semicírculo puede hacerse más precisa. Al reducir el número de piezas, cada dovela abarca un ángulo mayor y su forma resulta más ancha.
| Elemento | Relación geométrica |
|---|---|
| Arco de medio punto | Semicírculo perfecto de 180 grados |
| Número de dovelas | Divide el arco en partes angulares |
| Ángulo de cada dovela | 180° / número de piezas |
| Radio | Distancia desde el centro hasta la circunferencia |
| Longitud de la semicircunferencia | π × radio |
Construcción del arco con cajas de folios
El modelo se ha realizado con cajas de folios. Se han despegado las solapas y se han doblado hacia atrás para que fuese más fácil cerrarlas en forma de cuña o trapecio.
Las dovelas se colocan una a una, siguiendo la curvatura definida en el diseño. Cada pieza debe entrar en contacto con las piezas adyacentes para que el conjunto trabaje como una estructura continua.
La preparación de la base es esencial. Una base sólida y nivelada es esencial para la estabilidad del arco. Se deben considerar aspectos como el tipo de suelo y los materiales a utilizar.
Asegúrate de compactar bien el suelo para evitar asentamientos futuros.
Colocación de las dovelas
Las dovelas son las piedras o bloques individuales que forman el arco. Se colocan siguiendo una curvatura específica y su disposición permite la distribución efectiva de la carga.
Las dovelas se colocan en hileras hasta la clave, la piedra central que mantiene el equilibrio.
Cada dovela debe tener un ángulo preciso para ensamblarse adecuadamente con las dovelas adyacentes. Este ajuste es crucial para la fuerza y la integridad de la estructura.
La clave

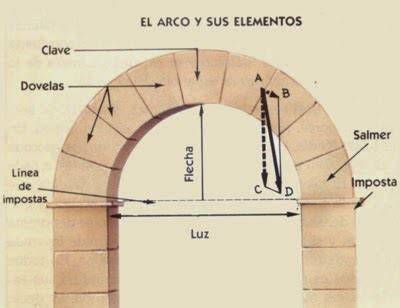

La clave es la dovela central del arco, aquella que se coloca en la parte más alta. Es crucial porque asegura la estabilidad al distribuir las fuerzas de manera uniforme hacia los lados.
La clave es la piedra central de un arco que mantiene las otras en su lugar y asegura la estructura.
La clave, o dovela central, se coloca por último y es fundamental para asegurar la estabilidad de todo el arco.
En el arco del triunfo romano, la clave es decorativa y representa la victoria sobre enemigos.
La imposta
La imposta es la base sobre la cual descansan las dovelas. Suele estar situada justo encima de las columnas o paredes que soportan el arco.
En algunos casos, la imposta puede tener decoraciones y molduras, añadiendo un elemento estético adicional.
La cimbra o moldaje provisional

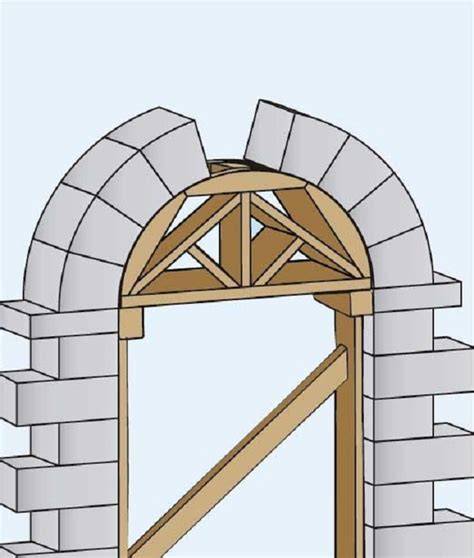

Se utiliza un cimbrado o encofrado de madera como soporte provisional durante la construcción.
Las cimbras son estructuras temporales utilizadas para sostener las dovelas mientras se construye el arco. Una vez que la clave está en su lugar, las cimbras se retiran.
La cimbra es una estructura temporal que sostiene las dovelas del arco durante su construcción.
Finalmente, se retiran las cimbras con cuidado, asegurándose de que el arco mantenga su integridad sin el soporte temporal.

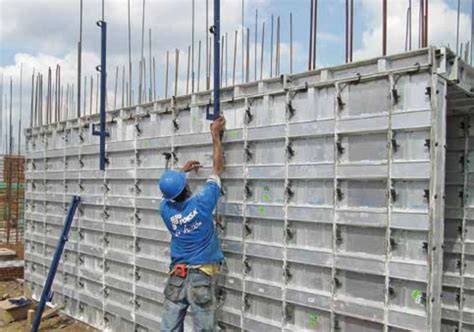

En un sistema contemporáneo de moldaje, el soporte provisional puede adaptarse a distintas geometrías. El moldaje modular de muros y pilares ofrece una extensa gama de paneles de hasta 2,7m y es perfecto para geometrías complejas.
El moldaje manu-portable es muy flexible y ligero, con máxima flexibilidad y adaptación a estructuras verticales en edificación y obra civil.
También existe un sistema de moldaje de vigas flexible y versátil para edificación y obra civil.
Cómo trabaja estructuralmente el arco
El arco de medio punto es una estructura esencial en la arquitectura, sobre todo en construcciones antiguas. Su principal función es distribuir las fuerzas y cargas de manera eficiente.
Los arcos de medio punto, a pesar de su simplicidad, distribuyen las cargas de manera muy efectiva. Esta capacidad de distribuir fuerzas permite que grandes estructuras se mantengan en pie sin colapsar.
La estabilidad proviene del hecho de que la forma semicircular permite que las fuerzas se canalicen hacia sus bases.
Un arco de medio punto distribuye el peso de la estructura de manera más uniforme, permitiendo cubrir grandes espacios sin la necesidad de columnas intermedias.
El arco de medio punto ofrece mayor estabilidad y distribución uniforme de cargas, lo que lo hace ideal para soportar grandes pesos.
La fuerza no se transmite únicamente hacia abajo. La presión también genera un empuje lateral que tiende a separar los apoyos de la base. Por esta razón, las condiciones de apoyo son tan importantes como la forma de las dovelas.
El problema del empuje en el modelo
Para solucionar el problema de que las cajas pesan poco y el empuje del arco tiende a abrir las de la base, se han utilizado unas piedras que añadían peso.
El peso añadido ayuda a mantener los apoyos en su posición y contrarresta la tendencia de las piezas inferiores a desplazarse hacia fuera. En un arco real, esa función puede ser asumida por la masa de los muros, por una cimentación adecuada o por elementos estructurales adicionales.
Contrafuertes
Históricamente ocurrían problemas parecidos, a pesar de que se usaban piedras pesadas. Una solución fue el uso de contrafuertes.
El contrafuerte es una estructura que se encuentra adyacente al arco y ayuda a soportar y distribuir las cargas. Es fundamental para mantener la integridad de la estructura, especialmente en construcciones más grandes.
Un ejemplo notable del uso de contrafuertes es la arquitectura gótica, donde estos elementos permitieron la construcción de altas catedrales con amplias naves y paredes delgadas.
Encadenamiento
El encadenamiento es la técnica de interconectar los bloques de una construcción para distribuir adecuadamente las fuerzas.
En el caso de los arcos de medio punto, el encadenamiento entre las dovelas y los muros adyacentes es esencial para la estabilidad y durabilidad de la estructura.
Proceso completo de construcción
- Definir el radio del semicírculo que formará el arco.
- Asegurar una base sólida y nivelada.
- Preparar las dovelas con el ángulo preciso para ensamblarse con las piezas adyacentes.
- Colocar una cimbra o un encofrado de madera como soporte provisional.
- Colocar las dovelas una a una siguiendo la curvatura del diseño.
- Continuar la colocación de las piezas hasta llegar a la parte superior.
- Colocar por último la clave o dovela central.
- Verificar la alineación y el nivel del arco.
- Realizar los ajustes necesarios para corregir cualquier inclinación.
- Retirar cuidadosamente la cimbra y comprobar que el arco mantenga su integridad.
Verificación y ajuste del arco
Una vez colocadas todas las dovelas y la clave, se debe verificar la alineación y nivel del arco. Se realizan ajustes para asegurar que todo esté en su lugar.
Imagina que tu arco tiene una ligera inclinación hacia un lado. Esto debe corregirse añadiendo o retirando material desde la base hasta lograr la verticalidad.
La comprobación también debe incluir el contacto entre las piezas, la posición de los apoyos y la simetría de la semicircunferencia. Una separación excesiva entre las dovelas puede impedir que el conjunto transmita correctamente las cargas.
Historia y evolución del arco de medio punto
Los arcos de medio punto tienen sus orígenes en la arquitectura romana. Fueron utilizados extensivamente en el Imperio Romano debido a su solidez y facilidad de construcción.
El arco de medio punto tiene su origen en la arquitectura romana antigua, donde fue ampliamente utilizado en acueductos, puentes y edificios.
Muchos de los acueductos romanos utilizan este tipo de arco.
¿Sabías que los arcos de medio punto también se conocen como arcos romanos?
El uso del arco de medio punto se extendió rápidamente por Europa durante la Edad Media, siendo común en la arquitectura románica y gótica.
En la Edad Media, los arcos de medio punto evolucionaron en términos de diseño y aplicación. No solo se usaron para construcciones religiosas y defensivas, sino también en la edificación de infraestructura vital como puentes y canales, garantizando la durabilidad y resistencia de estas estructuras.
Construcción del Arco Romano o de punto
Ejemplos de arcos de medio punto
El acueducto de Segovia en España es un famoso ejemplo de arcos de medio punto.
Un claro ejemplo del uso de arcos de medio punto en la arquitectura romana es el Coliseo de Roma, donde estos arcos sostienen enormes cantidades de peso.
Existen innumerables ejemplos de arcos de medio punto en la arquitectura clásica.
- Acueducto de Segovia: una de las obras más emblemáticas de la ingeniería romana en España.
- Panteón de Roma: su entrada está adornada con impresionantes arcos de medio punto.
- Teatro de Mérida: este antiguo teatro romano utiliza arcos de medio punto en su estructura.
Muchos de estos arcos han resistido el paso del tiempo, demostrando la durabilidad y efectividad de su diseño.
Materiales utilizados en un arco de medio punto
Los materiales comunes en la construcción de arcos de medio punto varían según la época y la región, pero generalmente incluyen piedra, ladrillo y hormigón.
Piedra
La piedra es un material natural, duradero y resistente, utilizado ampliamente en la antigüedad.
El uso de piedra en los arcos de medio punto no solo proporcionaba una solidez inigualable sino que también permitía la creación de estructuras ornamentales. La textura y el color de la piedra local a menudo agregaban un elemento estético único a cada construcción.
Ladrillo
El ladrillo se utilizaba tanto en la antigüedad como en épocas más recientes por su versatilidad y disponibilidad.
Hormigón
El hormigón es un material moderno que ofrece gran resistencia y flexibilidad en el diseño.
El hormigón comienza su vida como un fluido húmedo y plástico, grabando en su superficie la textura de sus moldes.
Moldajes textiles y geometrías curvas
Cada una de estas piezas fue diseñada y construida con moldajes textiles para recibir al hormigón, material que comienza su vida como un fluido húmedo y plástico grabando en su superficie la textura de sus moldes.
El uso de textiles como moldaje permite recibir el material mientras conserva y transmite la geometría de la superficie que lo contiene. De este modo, el moldaje no funciona únicamente como un soporte temporal, sino también como una herramienta capaz de definir la forma final de la pieza.
Si te interesan los sistemas de moldaje a una cara ULMA Construction, estaremos encantados de encontrar una solución rentable para tus necesidades.
El sistema de moldaje modular permite la construcción de todo tipo de estructuras verticales de hormigón.
Una referencia escultórica al moldaje y la forma
Marga, cavar adentro es el nombre de la instalación que Victoria Jolly realiza para ser emplazada en la explanada del Parque Cultural de Valparaíso, Chile con la curatoría de Pedro Donoso.
Una esfera sonora semi-hundida en la mitad del pasto; un refugio mitad tierra, mitad piedra compuesto por 16 gajos de hormigón que forman una sola cáscara.
Tras dos años de investigación, la pieza concebida y fraguada ocupa ahora el espacio abierto del parque como una invitación para sus visitantes.
La idea era sugerir un nombre para este dispositivo hundido en la tierra que sería trasladado y emplazado en las afueras del Parque Cultural de Valparaíso, título que no tratara de responder el sentido de la pieza sino más bien un gesto que nos permita, como escribe el poeta Ignacio Balcells, «una escucha continua para agrandar los ojos».
Agrandar los sentidos y los ojos de todas y todos quienes experimenten físicamente este lugar.
El nombrar ya no como ejercicio para ceñir los límites de una definición sino para indicar tanto la tecnología y el material como medio -el uso de textiles para recibir al concreto-, como un lugar de pequeña escala para escuchar de cerca a las piedras.
Sin una separación entre el medio y la forma o como diría Richard Serra «indicar la importancia de la obra, que reside en su esfuerzo y no en sus intenciones».
Marga al igual que el hormigón es el nombre de una roca sedimentaria que se utiliza como fertilizante, formada por estratos a partir del depósito de materiales sólidos de diversos tamaños que son transportados por el viento, el agua o el hielo y unidos unos a otros a través de un proceso llamado diagénesis.
Así se forma una sola roca con materiales pre-existentes.
Invitar a experimentar el lugar mitad tierra, mitad piedra, salir y entrar sin el fin de atravesarla sino quedarnos allí en un punto, para escuchar adentro.
Piedra, Gea, Tierra, Cóncava, cavar, entrar, detenerse, escuchar.
Así como una sola palabra logra en diversas lenguas dibujar mundos distintos, no incompatibles o radicalmente distantes, sino mundos que resuenan unos con otros pero que no podemos superponer por completo.
Poner nombres es cercano a fijar uno y al mismo tiempo todos sus significados.
¿Cuáles podrían ser entonces los nombres de una piedra?
Ventajas y limitaciones del arco de medio punto
Como cualquier elemento arquitectónico, el arco de medio punto presenta tanto ventajas como desventajas.
Ventajas
- Distribución eficiente de las fuerzas.
- Durabilidad a lo largo del tiempo.
- Estética clásica y atemporal.
- Posibilidad de cubrir grandes espacios sin la necesidad de columnas intermedias.
- Mayor estabilidad y distribución uniforme de cargas.
Desventajas
- Requiere precisión en la construcción.
- Dependencia de materiales de alta calidad.
- Más costoso y laborioso que otros métodos constructivos modernos.
- Necesita apoyos capaces de resistir el empuje lateral.
La forma del medio punto ofrece un comportamiento estructural eficaz, pero no elimina la necesidad de una base sólida, de una colocación precisa de las dovelas ni de elementos que contengan el empuje cuando la estructura lo requiere.
