Un perno de anclaje es un elemento de fijación diseñado para transferir cargas de tracción, corte o combinadas desde una estructura hacia un sustrato base -hormigón, acero estructural o mampostería- ya sea embebido durante el vaciado o instalado posteriormente mediante expansión mecánica o adherencia química.
El perno de anclaje es un elemento crítico cuya selección debe basarse en el tipo de sustrato, las cargas actuantes y el marco normativo vigente -incluyendo NCh433, ASTM F1554 e ISO 898-1- para garantizar integridad estructural y trazabilidad documental en cada proyecto.
Qué son los pernos de anclaje americanos
En los tres casos, el diseño exige distinguir entre la carga de rotura -valor máximo que el sistema soporta antes de fallar- y la carga de trabajo admisible, que aplica un factor de seguridad normativo sobre ese límite.
A diferencia del perno pasante, que requiere acceso por ambas caras del elemento, o del perno de cabeza, cuya función es unir piezas en contacto directo, el perno de anclaje trabaja con un único punto de acceso y transmite las cargas hacia el interior del sustrato.
En el contexto de los pernos de anclaje americanos, la rosca UNC y la norma ASTM F1554 son referencias especialmente relevantes para definir la geometría, la resistencia y la trazabilidad de los elementos empleados en estructuras y equipos.
Principales tipos de pernos de anclaje
Anclajes rectos y doblados: tipos L, J y U
Anclaje recto doblado (tipo L, J y U): El extremo inferior adopta una forma curvada que, al quedar embebida en hormigón fresco, genera resistencia por acción mecánica pasiva.
Este tipo de anclaje se utiliza habitualmente en fundaciones, placas base y estructuras metálicas, especialmente cuando los pernos se colocan antes del vaciado del hormigón.
Anclajes de expansión mecánica
Anclaje de expansión mecánica: Incorpora un cono o cuña que expande un manguito metálico contra las paredes del taladro al aplicar torque.
La transferencia de carga depende de la expansión del conjunto contra el sustrato y de la correcta ejecución del taladro, la limpieza y el apriete especificado.
Anclajes químicos con varilla roscada
Anclaje químico con varilla roscada: Utiliza resina epoxi o vinilester inyectada en el taladro.
El anclaje químico transfiere carga mediante resina epoxi o vinilester que adhiere el vástago al sustrato, logrando resistencias superiores a 25 kN en hormigón de 25 MPa.
Este sistema permite instalar el elemento posteriormente, siempre que el taladro, la profundidad, la limpieza, la resina y el tiempo de curado sean compatibles con las condiciones de diseño.
Rosca UNC en pernos de anclaje americanos
La rosca UNC (Unified National Coarse) presenta un paso más amplio que la UNF y que la rosca métrica equivalente.
Este mayor paso reduce la sensibilidad al aflojamiento por vibración, lo que resulta determinante en bases de motores, compresores y equipos con cargas cíclicas.
| Característica | Aplicación o efecto |
|---|---|
| Rosca UNC | Presenta un paso más amplio que la UNF y que la rosca métrica equivalente. |
| Mayor paso | Reduce la sensibilidad al aflojamiento por vibración. |
| Bases de equipos | Resulta determinante en motores, compresores y equipos con cargas cíclicas. |
La selección de la rosca debe integrarse con el diámetro, la longitud, el grado de acero, el tratamiento superficial y el sistema de tuerca y arandela empleado en la conexión.
Materiales y tratamientos superficiales

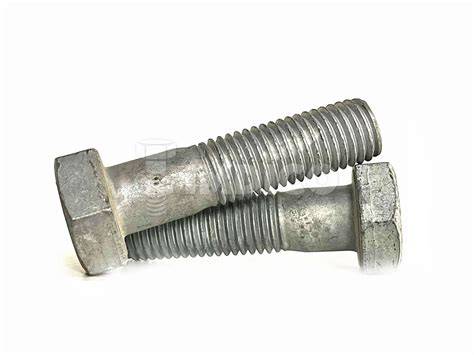

El galvanizado en caliente ofrece la mayor barrera anticorrosiva para ambientes húmedos o con exposición a sales.
El zinc mecánico es preferido cuando se requiere control dimensional preciso en roscas.
En instalaciones costeras o mineras con presencia de cloruros, la selección del tratamiento superficial es determinante para la vida útil del anclaje.
Se exige como mínimo galvanizado en caliente o, en ambientes severamente agresivos, el uso de materiales inoxidables.
| Condición ambiental | Tratamiento o material |
|---|---|
| Ambientes húmedos o con exposición a sales | Galvanizado en caliente |
| Necesidad de control dimensional preciso en roscas | Zinc mecánico |
| Ambientes costeros o mineros con presencia de cloruros | Como mínimo galvanizado en caliente |
| Ambientes severamente agresivos | Materiales inoxidables |
Norma ASTM F1554 para pernos de anclaje
La norma ASTM F1554 establece tres grados de resistencia para pernos de anclaje de acero -36, 55 y 105- que definen con precisión los requisitos de composición química, propiedades mecánicas mínimas y criterios de marcado obligatorio en cabeza.
| Norma | Grados o alcance | Requisitos principales |
|---|---|---|
| ASTM F1554 | 36, 55 y 105 | Composición química, propiedades mecánicas mínimas y criterios de marcado obligatorio en cabeza |
| ISO 898-1 | Clases de propiedad | Elementos roscados |
| DIN 931 | Marco dimensional | Pernos de cabeza hexagonal con rosca parcial |
En paralelo, la norma ISO 898-1 complementa este marco al definir clases de propiedad para elementos roscados.
La norma DIN 931 aporta el marco dimensional para pernos de cabeza hexagonal con rosca parcial, definiendo tolerancias geométricas que inciden directamente en la intercambiabilidad y el control de calidad en obra.
La combinación de la especificación del material, el grado de resistencia, la geometría de la rosca y el tratamiento superficial permite seleccionar un perno compatible con las condiciones mecánicas y ambientales del proyecto.
Certificación y trazabilidad
El certificado de calidad -conocido como mill certificate- es el documento que vincula cada partida de fijaciones con sus propiedades mecánicas reales de fabricación.
La trazabilidad documental resulta especialmente importante cuando los pernos se incorporan a estructuras sometidas a tracción, corte, vibración, cargas cíclicas o acción sísmica.
El marcado obligatorio en cabeza, previsto para los grados definidos por ASTM F1554, facilita la identificación del elemento en obra y su comparación con la documentación de suministro.

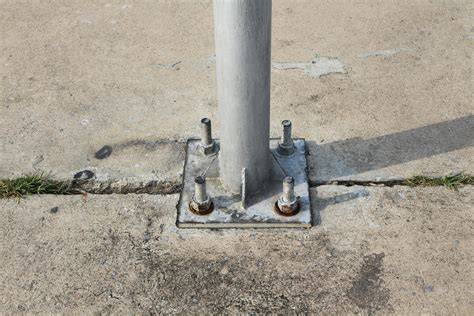

Uso en placas base y estructuras industriales
En estructuras industriales chilenas, más del 80% de las columnas metálicas se fijan a sus fundaciones mediante placas base combinadas con pernos de anclaje tipo L o rectos, siendo este sistema el estándar predominante en naves industriales, plantas mineras y puertos.
El sistema placa base con perno de anclaje transmite cargas de compresión, tracción y cortante hacia el hormigón estructural.
Para este uso, se recomienda trabajar sobre sustratos con resistencia mínima f'c de 25 MPa, garantizando una transferencia eficiente de cargas.
| Elemento o condición | Dato de diseño |
|---|---|
| Columnas metálicas fijadas mediante placas base y pernos de anclaje | Más del 80% en estructuras industriales chilenas |
| Sustrato recomendado | Resistencia mínima f'c de 25 MPa |
| Tipos habituales | Pernos de anclaje tipo L o rectos |
| Cargas transferidas | Compresión, tracción y cortante |
Dimensionamiento y profundidad de empotramiento
La profundidad efectiva mínima generalmente equivale a ocho veces el diámetro nominal del perno.
Para un anclaje de 16 mm, esto implica al menos 128 mm de empotramiento.
| Diámetro nominal del perno | Profundidad efectiva mínima |
|---|---|
| 16 mm | 128 mm |
La profundidad efectiva debe considerarse junto con el tipo de sustrato, la resistencia del hormigón, las distancias a los bordes, el espaciamiento entre anclajes y la naturaleza de las cargas aplicadas.
El valor de empotramiento indicado corresponde a una referencia general de diseño; la configuración definitiva debe ajustarse a las exigencias normativas y a las condiciones particulares de la conexión.
Pernos de anclaje para equipos con vibración
En el anclaje de equipos con vibración -compresores, molinos, chancadoras- el criterio de diseño exige un coeficiente de seguridad mínimo de 3:1 sobre la carga dinámica calculada.
En estas aplicaciones, el mayor paso de la rosca UNC reduce la sensibilidad al aflojamiento por vibración, lo que resulta determinante en bases de motores, compresores y equipos con cargas cíclicas.
El diseño debe diferenciar la carga de rotura de la carga de trabajo admisible, ya que esta última aplica un factor de seguridad normativo sobre el límite máximo que soporta el sistema antes de fallar.
Sostenimiento con pernos de anclaje
Consideraciones sísmicas
Chile se encuentra entre los países con mayor actividad sísmica del mundo.
La normativa NCh433 establece exigencias específicas para anclajes estructurales, requiriendo elementos con capacidad de deformación controlada antes de la falla.
La NCh433 establece los requisitos sísmicos generales, mientras que el diseño específico de anclajes estructurales se apoya en ACI 318-19 Apéndice D y ETAG 001.
Por ello, la selección de un perno de anclaje americano no debe basarse únicamente en el diámetro o en la resistencia nominal del acero, sino también en el comportamiento del conjunto formado por el perno, la placa base, el hormigón y el sistema de instalación.
Selección según el sustrato y las cargas
La elección del sistema depende del tipo de sustrato y de la forma en que se aplican las cargas.
- Hormigón: puede recibir anclajes embebidos durante el vaciado, anclajes de expansión mecánica o anclajes químicos con varilla roscada.
- Acero estructural: requiere considerar la geometría de la unión, la transmisión de tracción y corte y la compatibilidad dimensional de los elementos roscados.
- Mampostería: exige verificar las características específicas del sustrato y la capacidad real de transferencia de cargas.
- Cargas estáticas: deben compararse con la carga de trabajo admisible del sistema.
- Cargas dinámicas o cíclicas: requieren considerar la vibración, el aflojamiento y el coeficiente de seguridad correspondiente.
- Cargas sísmicas: deben evaluarse conforme a NCh433, ACI 318-19 Apéndice D y ETAG 001.
La instalación posterior mediante expansión mecánica o adherencia química exige controlar el taladro y el procedimiento de colocación, mientras que los anclajes tipo L, J y U se incorporan normalmente durante el vaciado del hormigón fresco.
Control de calidad en obra
El control de calidad debe verificar la identificación del grado del acero, el certificado de calidad, las dimensiones, la rosca, el tratamiento superficial y la correcta ubicación del perno en relación con la placa base.
La norma DIN 931 aporta tolerancias geométricas que inciden directamente en la intercambiabilidad y el control de calidad en obra cuando se emplean pernos de cabeza hexagonal con rosca parcial.
En elementos galvanizados, también debe comprobarse que el tratamiento superficial sea compatible con la instalación y que no impida el montaje correcto de tuercas y arandelas.
En ambientes costeros, mineros o con presencia de cloruros, la inspección del recubrimiento y la verificación del material adquieren especial importancia para evitar una reducción prematura de la vida útil.
Datos esenciales para especificar un perno de anclaje americano
- Tipo de sustrato: hormigón, acero estructural o mampostería.
- Tipo de instalación: embebido, expansión mecánica o adherencia química.
- Tipo geométrico: recto, L, J, U, varilla roscada o perno de cabeza.
- Diámetro nominal y longitud total.
- Profundidad efectiva de empotramiento.
- Cargas de tracción, corte, compresión y combinadas.
- Presencia de vibraciones, cargas cíclicas o acción sísmica.
- Resistencia del hormigón, incluyendo el valor f'c.
- Grado ASTM F1554: 36, 55 o 105.
- Rosca UNC, UNF o métrica compatible con el conjunto.
- Tratamiento superficial: galvanizado en caliente, zinc mecánico o material inoxidable.
- Certificado de calidad o mill certificate.
La selección final debe relacionar todos estos parámetros para garantizar una transferencia eficiente de cargas y mantener la trazabilidad documental en cada proyecto.
