Los apoyos elastoméricos, también conocidos como apoyos de neopreno, constituyen elementos fundamentales entre dos componentes estructurales de un puente.
En la construcción de puentes y edificios, los pads o apoyos de neopreno juegan un papel esencial en la absorción de la energía causada por la dilatación térmica y el movimiento estructural. Estos pads ayudan a controlar las cargas entre vigas y columnas, permitiendo un desplazamiento seguro y normal en estructuras metálicas y de concreto.
¿Qué es un soporte de neopreno?
El apoyo de neopreno transmite las cargas entre elementos estructurales y absorbe movimientos, vibraciones y la dilatación térmica, prolongando la vida útil de la obra.
Es un elemento elastomérico de caucho neopreno (CR) que se coloca entre la superestructura y la subestructura para repartir cargas, permitir desplazamientos controlados y amortiguar impactos.
Los apoyos de neopreno son componentes clave en la construcción moderna de puentes. Se ubican entre las vigas principales del puente y sus pilares, funcionando como un elemento de transición que permite el movimiento controlado de la estructura y mejora su durabilidad ante diversas cargas y condiciones ambientales.
Estos apoyos están fabricados principalmente de neopreno, un tipo de caucho sintético que se caracteriza por su resistencia al envejecimiento, a la intemperie y a productos químicos.
Función del neopreno en estructuras metálicas
Los apoyos en neopreno de Sumiflex son almohadillas técnicas (pads) diseñadas para actuar como la interfaz crítica en estructuras de gran envergadura.
Su función principal es absorber deformaciones y desplazamientos causados por las cargas variables de vehículos, movimientos sísmicos y cambios térmicos extremos.
Los apoyos elastoméricos desempeñan un papel fundamental en la construcción moderna, ya que proporcionan flexibilidad, absorción de impactos y estabilidad estructural.
Los apoyos elastoméricos tienen la misión de soportar en un puente o viaducto, las acciones del desplazamiento, de las cargas vertical y lateral, de las fuerzas del viento en sentido horizontal y de las dilataciones térmicas.
Cualquier estructura de hormigón sufre ciertos movimientos como los causados por la dilatación térmica, el viento, el tráfico rodado etc.
Los apoyos de neopreno son una solución eficiente y confiable para garantizar la seguridad, la estabilidad y la durabilidad de puentes.
Transferencia de cargas
El propósito esencial de estas placas de neopreno para puentes radica en proporcionar una conexión efectiva entre el puente y su base.
Además, permiten controlar las vibraciones y diversos movimientos que estas estructuras experimentan diariamente.
Los apoyos elastoméricos destacan por su capacidad para transferir cargas de manera uniforme.
Estos pads ayudan a controlar las cargas entre vigas y columnas, permitiendo un desplazamiento seguro y normal en estructuras metálicas y de concreto.
Absorción de movimientos y vibraciones
El apoyo de neopreno absorbe movimientos, vibraciones y la dilatación térmica, prolongando la vida útil de la obra.
Su función principal es absorber deformaciones y desplazamientos causados por las cargas variables de vehículos, movimientos sísmicos y cambios térmicos extremos.
Otra aplicación del neopreno que merece mención es en soportes antivibratorios.
Toda maquinaria con elementos móviles produce algún nivel de vibración.
Sin embargo, sin una adecuada amortiguación, esta vibración puede dañar la maquinaria y afectar las estructuras adyacentes.
Los soportes antivibratorios de neopreno minimizan esta transferencia de vibración, ayudando a prolongar la vida útil de la maquinaria y reduciendo el ruido en el ambiente.
Composición y fabricación
La composición principal de estos apoyos se basa en el cloropreno, un material que destaca por sus características excepcionales.
La composición principal de los apoyos elastoméricos es el Cloropreno.
El diseño incorpora capas de elastómero vulcanizado bajo presión y calor, que pueden reforzarse con placas de acero intercaladas.
Se trata de bloques o piezas de caucho (neopreno) combinado con acero a modo de sándwich en los apoyos tradicionales y en otros sofisticados con más prestaciones, combinado con acero inoxidable (pulido espejo) y teflón.
Fabricados con caucho neopreno de alta calidad y una dureza de 60-65 SHR A, estos apoyos se ubican estratégicamente entre la estructura superior (viga) y la base de apoyo (estribo o pilar).
De igual manera, están provistos de champlones metálicos en sus caras extremas donde se encastran o sueldan los pernos de anclaje.
Trabamiento Transversal.
| Elemento | Función |
|---|---|
| Caucho neopreno o cloropreno | Absorber deformaciones, vibraciones y desplazamientos |
| Capas de elastómero vulcanizado | Formar el cuerpo flexible del apoyo |
| Placas de acero intercaladas | Reforzar el apoyo y contribuir a la transferencia de cargas |
| Acero inoxidable y teflón | Ofrecer más prestaciones en apoyos sofisticados |
| Champlones metálicos | Permitir el encastre o la soldadura de los pernos de anclaje |
Tipos de apoyos de neopreno
Apoyos elastoméricos simples
Los apoyos tradicionales se fabrican con piezas de caucho neopreno combinado con acero a modo de sándwich.
Las capas de elastómero vulcanizado bajo presión y calor pueden reforzarse con placas de acero intercaladas.
Apoyos reforzados
Los apoyos reforzados incorporan placas de acero intercaladas para mejorar su comportamiento estructural y facilitar la transferencia uniforme de cargas.
Los apoyos elastoméricos tienen la misión de soportar las cargas verticales y laterales, las fuerzas horizontales del viento, los desplazamientos y las dilataciones térmicas.

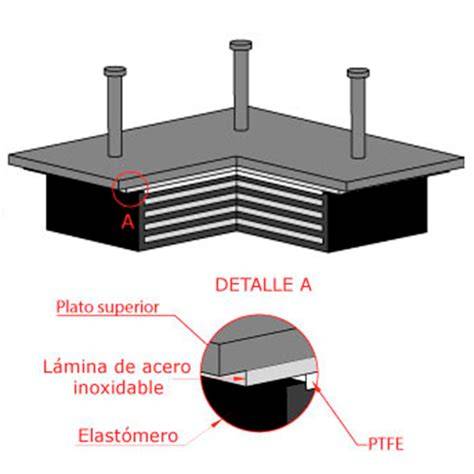

Apoyos con acero inoxidable y teflón
En otros apoyos más sofisticados y con más prestaciones, el neopreno se combina con acero inoxidable de pulido espejo y teflón.
Apoyos fijos y móviles
Ya sea que requieras apoyos fijos o móviles, nuestro equipo tiene la mejor opción para ti.
Los apoyos fijos y móviles se seleccionan según las necesidades específicas de cada obra y el tipo de desplazamiento que debe permitirse o restringirse.
Ubicación entre los elementos estructurales
Los apoyos se colocan entre la estructura superior, como una viga, y la base de apoyo, que puede ser un estribo o un pilar.
En los puentes, se ubican entre las vigas principales y sus pilares, funcionando como un elemento de transición.
El apoyo de neopreno se coloca entre la superestructura y la subestructura para repartir cargas, permitir desplazamientos controlados y amortiguar impactos.

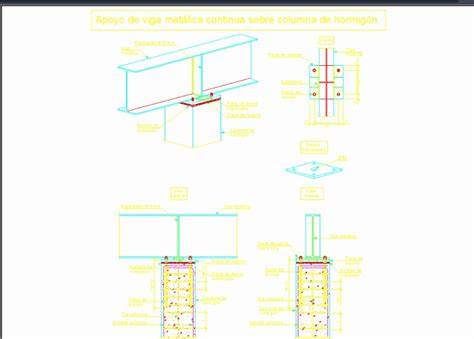

En estructuras metálicas, los pads o apoyos de neopreno ayudan a controlar las cargas entre vigas y columnas, permitiendo un desplazamiento seguro y normal.
Instalación correcta
Para las correctas instalaciones deberemos asegurarnos de montarlos en posición horizontal.
La superficie de apoyo deberá ser horizontal, paralela entre sí y lisa.
De este modo evitaremos una deformación al encontrarse con cargas verticales.
La correcta preparación de las superficies permite que la carga se distribuya de manera uniforme y que el apoyo trabaje conforme a su diseño.
Ventajas de los soportes de neopreno
Flexibilidad y estabilidad
Los apoyos elastoméricos proporcionan flexibilidad, absorción de impactos y estabilidad estructural.
Permiten controlar las vibraciones y diversos movimientos que las estructuras experimentan diariamente.
Resistencia y durabilidad
El neopreno se caracteriza por su resistencia al envejecimiento, a la intemperie y a productos químicos.
Los productos están diseñados para garantizar máxima resistencia y durabilidad en proyectos de infraestructura.
Las placas de neopreno para puentes cumplen con los más altos estándares de calidad, garantizando seguridad, resistencia y durabilidad en cada proyecto de infraestructura.
Economía
Sobresalen por su sencillez de proyecto, facilidad de fabricación y bajo costo de materiales.
Fabricación personalizada
Fabricamos todo tipo de apoyos según características del cliente.
Fabricamos apoyos de neopreno a medida para puentes, vigas y estructuras.
Ofrecemos soluciones personalizadas para puentes vehiculares, peatonales y otras estructuras civiles, adaptándonos a las necesidades específicas de cada obra.
¿Tu proyecto es un puente o pontón? Envíanos las medidas, la carga y la dureza que necesitas y te fabricamos tu apoyo de neopreno.
Normativas, certificación y control de calidad
En la fabricación y uso de estos apoyos se aplican normativas internacionales como la ASTM D4014, que regula los requisitos para los apoyos elastoméricos reforzados.
Contamos con la certificación ISO 9001-2015.
En EVEREST, fabricamos apoyos de neopreno para puentes certificados por la SCT.
Todos nuestros apoyos de neopreno están certificados por el laboratorio de la SCT, garantizando su aprobación y cumplimiento con los estándares más exigentes.
Los apoyos elastoméricos se fabrican bajo normativas SCT e ISO 9001, garantizando un desempeño óptimo y una larga vida útil.
Realizamos pruebas rigurosas para asegurar la calidad y durabilidad de nuestros productos.
Cada entrega incluye un dossier detallado con toda la información relacionada con la fabricación.
Memoria fotográfica del proceso.
Aplicaciones del neopreno estructural
- Construcción de puentes y edificios.
- Puentes vehiculares y peatonales.
- Viaductos y pontones.
- Estructuras metálicas y de concreto.
- Vigas, columnas, estribos y pilares.
- Soportes antivibratorios para maquinaria.
- Otras estructuras civiles de gran envergadura.
En la construcción de puentes y edificios, los pads o apoyos de neopreno juegan un papel esencial en la absorción de la energía causada por la dilatación térmica y el movimiento estructural.
La versatilidad de las láminas de neopreno permite su uso en una amplia gama de industrias.
Las Láminas de Neopreno de Comstal Panamá vienen en rollos y placas, dependiendo de su espesor.
Información necesaria para seleccionar un soporte
La selección de un apoyo de neopreno debe adaptarse a las necesidades específicas de cada obra.
- Medidas del apoyo.
- Carga prevista.
- Dureza requerida.
- Tipo de estructura.
- Necesidad de un apoyo fijo o móvil.
- Condiciones de desplazamiento.
- Requisitos de certificación.
¿Necesitas un apoyo de neopreno dureza Shore 60?
Envíanos las medidas, la carga y la dureza que necesitas y te fabricamos tu apoyo de neopreno.
Suministro y asistencia técnica
En EVEREST, somos especialistas en la fabricación y venta de soluciones estructurales para puentes, incluyendo apoyos de neopreno, apoyos elastoméricos y placas de neopreno estructural.
Nuestro compromiso es brindar materiales de alta calidad, precios competitivos y un servicio excepcional.
En EVEREST, no solo fabricamos apoyos de neopreno; construimos confianza y seguridad para cada proyecto.
En EVEREST, ofrecemos productos certificados de alta calidad diseñados para garantizar la seguridad y durabilidad de sus estructuras.
Obtenga una cotización personalizada y descubra la mejor solución para su proyecto.
¿Necesitas apoyos de neopreno para puentes o soportes estructurales certificados?
