El diámetro exterior de una cañería de 3 pulgadas depende del estándar, el material y la especificación dimensional utilizada. En una cañería de cobre Tipo L de 3 pulgadas, el diámetro exterior es de 79.375 mm.
La correcta identificación del diámetro exterior permite seleccionar accesorios, soportes, herramientas y métodos de instalación compatibles. El diámetro exterior es el ancho total de la tubería e incluye el espesor de pared.

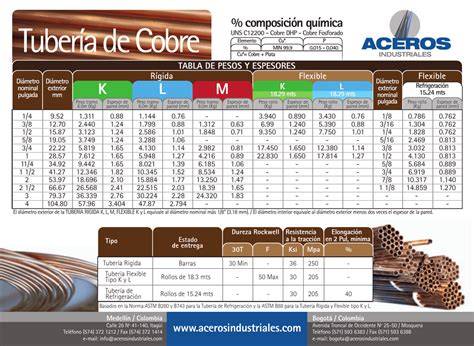

Diámetro exterior de una cañería de cobre de 3 pulgadas
La Cañería de Cobre Tipo L de 3" x 6 metros es una solución confiable para instalaciones técnicas que requieren calidad, disponibilidad y respaldo del fabricante.
| Característica | Especificación |
|---|---|
| Tipo | L |
| Espesor de pared | 2.184 mm |
| Diámetro nominal | 3 pulgada |
| Diámetro exterior | 79.375 mm |
| Largo | 6 metros (tira recta) |
| Aleación | Cobre Cu-DHP C12200 (99,9% pureza) |
| Normas | ASTM B88-02 · NCh 951 · ISO CASCO 5 |
La cañería de cobre Tipo L tiene un espesor intermedio entre K y M, apta para agua potable y gas natural.
Tipo K es la cañería con mayor espesor de pared, diseñada para soportar altas presiones.
Tipo L es la cañería de uso más frecuente en construcción.
Tipo M tiene la pared más delgada de las tres variantes, lo que la hace más económica.
Ideal para sistemas residenciales de agua potable de baja presión.
Tipo L Revestida es la cañería tipo L con revestimiento exterior de HDPE que la protege de la corrosión.
Ideal para instalaciones subterráneas o en ambientes agresivos.
Aplicaciones de la cañería de cobre de 3 pulgadas
Uso recomendado: Instalaciones de agua fría/caliente, gas combustible, refrigeración y vapor a baja presión.
La cañería de cobre es adecuada para proyectos que requieren una conducción confiable y una fabricación bajo especificaciones técnicas definidas.
Conmetal es el único fabricante nacional de cañerías de cobre en Chile.
Disponibilidad y condiciones de compra
Modalidad: Retiro en planta Pudahuel, Santiago.
Fabricación bajo pedido: disponible para retiro tras 10 a 15 días hábiles, una vez confirmado el pago.
Para proyectos en regiones, el cliente coordina su flete con la empresa de transporte de su preferencia.
Diámetro exterior de una cañería de acero de 3 pulgadas
El diámetro exterior de una tubería es el ancho total de la tubería, incluyendo el espesor de pared.
El diámetro exterior es el ancho total de la tubería.

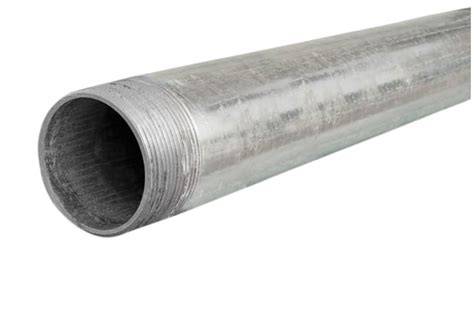

El tubo o cañería de acero galvanizado clase ISO R65 de 3 pulgadas y 6 metros de largo es una solución robusta y confiable para aplicaciones que requieren alta resistencia mecánica y durabilidad.
La Cañería Galv 3" x 6 m ISO es un tubo de acero galvanizado de alta calidad, ideal para aplicaciones que requieren una conducción eficiente de agua, gas y otros fluidos.
El recubrimiento galvanizado (capa de zinc) protege el acero contra la corrosión, lo que permite su uso en ambientes exteriores, húmedos o agresivos sin comprometer su durabilidad.
Esto asegura una vida útil prolongada y una excelente resistencia a factores ambientales y químicos.
| Característica | Descripción |
|---|---|
| Diámetro nominal | 3 pulgadas |
| Largo | 6 metros |
| Material | Acero galvanizado |
| Normas | ISO R7 y ASTM A-153 |
| Protección | Recubrimiento galvanizado de zinc |
| Aplicaciones | Agua, gas y otros fluidos |
Fabricado bajo las normas internacionales ISO R7 y ASTM A-153, este tubo cumple con altos estándares de calidad, desempeño y confiabilidad.
Este tubo es liviano en relación con su resistencia estructural, lo que facilita su transporte, manipulación e instalación en obra.
Este tipo de cañería es ampliamente utilizado en proyectos de construcción, redes hidráulicas, sistemas de riego, instalaciones industriales y aplicaciones que requieren una conducción robusta y duradera de líquidos y gases.
Cañería de acero galvanizado ANSI C80.1 de 3 pulgadas
Tubería de acero galvanizado 3” clase Ansi C80.1, de 3 metros de largo.
Utilizadas en canalización de conductores aislados en zonas con mayor riesgo de explosión y contaminación.
El tubo o cañería rígida de acero galvanizado clase ANSI C80.1 es una solución de alto desempeño para la canalización de conductores eléctricos aislados en entornos industriales exigentes.
Este tubo cuenta con ambos extremos roscados con hilo NPT e incluye copla, lo que permite una conexión firme, estanca y alineada entre tramos, facilitando una instalación rápida y profesional.
Fabricado en acero de alta calidad con recubrimiento galvanizado, ofrece una excelente resistencia a la corrosión, incluso en ambientes agresivos, húmedos o contaminados.
Está especialmente utilizado en la canalización de conductores aislados en zonas con alto riesgo de explosión y contaminación, como plantas industriales, refinerías, faenas mineras y recintos con atmósferas potencialmente peligrosas.
La longitud de esta alternativa es de 3 metros, mientras que la cañería ISO R65 de 3 pulgadas tiene un largo de 6 metros.
Despacho GRATIS por Compras sobre $70.000.
Despacho en 48hrs.
Diferencia entre diámetro nominal y diámetro exterior
Los diámetros nominales de las tuberías se indican con la aproximación de “pulgadas”, un estándar común en Norteamérica.
Por ejemplo, el diámetro exterior real de una tubería de 2 pulgadas no es exactamente de 2 pulgadas.
El número NPS para tuberías grandes (14″ y más grandes) es igual al diámetro exterior real, mientras que el número NPS para tuberías pequeñas (1/8″-12″) se aproxima al diámetro exterior.
El diámetro exterior de las tuberías de acero se refiere al diámetro exterior de una tubería.
Es decir, el diámetro del borde exterior de la tubería, incluyendo el espesor de pared.
En las tuberías de acero sin costura y espirales, se utiliza la letra F para identificar el tamaño especificado, expresado como diámetro exterior x espesor de pared.
El tamaño de una tubería de hierro negro suele medirse por el diámetro interior (DI).
Por ejemplo, midiendo con precisión el diámetro interior de una tubería, los ingenieros pueden realizar cálculos hidráulicos precisos y obtener resultados de análisis hidrodinámicos.
Influencia del espesor de pared
El grado de espesor de pared puede expresarse mediante especificaciones como Sch 40 y Sch 80.
Cuanto mayor sea el número del grado de espesor de pared de un tubo de acero, más gruesa será la pared del tubo.
El cédula 40 es uno de los grados de especificación de espesor de pared más utilizados, ofreciendo economía y resistencia.
Mientras que el cédula 80 es más costoso y más resistente a la alta presión.
En una tubería, el diámetro exterior puede mantenerse asociado a una medida nominal, mientras que el diámetro interior cambia según el espesor de pared.
Por esta razón, la selección de la cañería debe considerar simultáneamente el diámetro exterior, el diámetro interior, el espesor, la presión y el tipo de fluido o conductor que transportará.
Medidas métricas y tablas de diámetros
Las medidas métricas son un estándar internacional.
La gama de diámetros de tubos de acero es muy amplia y abarca, entre otros, tuberías desde 1/2 pulgada hasta tuberías de gran tamaño de 36 pulgadas.
Las aplicaciones para los diferentes diámetros de tubería también varían considerablemente.
El diámetro nominal de la tubería se expresa mediante NPS (en) y DN (mm), mientras que las tablas pueden incluir el diámetro exterior del acero al carbono y del acero inoxidable.
El diagrama de diámetro exterior de una tubería es un gráfico utilizado para registrar y mostrar el diámetro exterior de una tubería y sus parámetros relacionados.
Pandapipe le proporciona una tabla simplificada de diámetros exteriores de tubos que contiene muchas especificaciones clave.
Para obtener cuadros de datos detallados, consulte nuestro Archivo PDF que contiene tablas de tamaños OD para diferentes normas listas para descargar.
| Parámetro | Función |
|---|---|
| NPS (en) | Diámetro nominal expresado en pulgadas |
| DN (mm) | Diámetro nominal expresado en milímetros |
| Diámetro exterior | Medida total desde el borde exterior de la tubería |
| Espesor de pared | Determina el diámetro interior y la resistencia de la tubería |
Importancia del diámetro exterior en el diseño
La definición, la fabricación y la aplicación desempeñan un papel importante en la selección del material de las tuberías del sistema de tuberías.
El diámetro exterior de la tubería determina directamente el caudal, la capacidad de soporte de presión y los requisitos de instalación de la tubería.
En términos de diseño y selección, las tablas de diámetros exteriores de tuberías proporcionan a los ingenieros información completa y precisa.
4. Requisitos de caudal: una tubería de 25 cm (10 pulgadas) transportará mucho más agua que una de 10 cm (4 pulgadas).
Si se selecciona el tamaño incorrecto, pueden producirse fugas, fallos del sistema y otras consecuencias graves.
El sistema de tuberías desempeña un papel muy importante en la transmisión de energía, la producción industrial y el suministro diario de agua.
Selección, instalación y mantenimiento
En cuanto a la gestión de compras e inventarios, el personal de compras puede consultar las especificaciones y la cantidad de tuberías según el formulario, optimizar el inventario y evitar el despilfarro de compras.
Para la instalación y el mantenimiento, el personal de instalación puede seleccionar los métodos y herramientas de instalación adecuados en función de los parámetros del diagrama de diámetro exterior.
La compilación y el resumen de la tabla de OD de tuberías proporciona una base de referencia científica, que es de gran importancia para mejorar la eficiencia de la ingeniería, garantizar la calidad de la ingeniería y promover la innovación tecnológica.
Antes de comprar una cañería de 3 pulgadas, es necesario verificar el material, el estándar, el espesor de pared, el diámetro exterior, la longitud y el tipo de conexión.
En instalaciones de agua, gas, refrigeración o vapor a baja presión, la cañería de cobre Tipo L de 3 pulgadas presenta un diámetro exterior de 79.375 mm.
En aplicaciones industriales, hidráulicas, de riego o conducción de fluidos, la cañería de acero galvanizado ISO R65 de 3 pulgadas ofrece resistencia mecánica y protección contra la corrosión.
Para canalizaciones eléctricas en ambientes industriales exigentes, la cañería galvanizada ANSI C80.1 de 3 pulgadas incorpora extremos roscados con hilo NPT y copla.
