El agua es un recurso vital para la existencia humana, y en muchas regiones su suministro constante y confiable no siempre está garantizado. Por ello, el diseño adecuado de una cisterna es esencial para garantizar su funcionalidad, durabilidad y seguridad.
Las cisternas de PVC o prefabricadas y las cisternas de concreto sirven para almacenar agua, pero tienen características notoriamente distintas. La elección debe realizarse tomando en cuenta las necesidades específicas del usuario, la calidad del agua, el espacio disponible, la capacidad requerida, la facilidad de instalación, el mantenimiento y el coste total del proyecto.
Qué es una cisterna de PVC para agua potable
Las cisternas de agua se fabrican utilizando diferentes materiales como concreto, acero, plástico o fibra de vidrio. En el caso de las cisternas de PVC o prefabricadas, el recipiente se produce industrialmente y se instala en el sitio elegido, con las conexiones necesarias para el ingreso, almacenamiento y salida del agua.
Una cisterna de agua es un sistema que almacena y suministra agua para uso doméstico. El agua puede llegar mediante una conexión con la red municipal de agua o mediante la recolección de agua de lluvia.
El líquido almacenado se mantiene siempre en contacto con la parte superior de la cisterna, motivo por el cual no sufre evaporación, contaminación u oxidación.
Características que debe tener una cisterna de agua potable
Una cisterna de agua debe tener la capacidad adecuada para almacenar la cantidad de agua necesaria para el uso diario o para cubrir las necesidades específicas de cada situación.
- Material resistente: la cisterna debe estar fabricada con materiales duraderos y resistentes como el concreto, el plástico reforzado con fibra de vidrio o el polietileno de alta densidad.
- Tapa hermética: la tapa debe ser hermética para evitar la entrada de suciedad, insectos u otros contaminantes al agua almacenada.
- Conexiones adecuadas: debe contar con conexiones y accesorios que permitan su correcta instalación y conexión a la red de suministro de agua potable o a los sistemas de recogida de agua de lluvia.
- Válvula de llenado y vaciado: debe tener una válvula de llenado que permita el ingreso de agua y una válvula de vaciado para su extracción cuando sea necesario.
- Sistema de filtración: en algunos casos, puede ser recomendable contar con un sistema de filtración para asegurar la calidad del agua almacenada y su potabilidad.
Las especificaciones pueden variar dependiendo de las necesidades y regulaciones locales, por lo que es recomendable consultar con un profesional de la zona antes de elegir o instalar una cisterna de agua.
Factores principales del diseño
El diseño adecuado de una cisterna implica considerar factores como el tamaño, la ubicación, los materiales de construcción y el sistema de filtrado. Estos elementos determinan el funcionamiento, la seguridad, la durabilidad y la facilidad de mantenimiento del sistema.
Capacidad de almacenamiento
La cisterna debe tener una capacidad suficiente para almacenar el agua necesaria para satisfacer las necesidades de una familia. Para calcular el tamaño de una cisterna para una casa, se deben tener en cuenta varios factores, como el número de personas en la casa, el consumo promedio de agua diario y la frecuencia del suministro de agua.
El consumo promedio por persona por día puede calcularse tomando como referencia un promedio de 150 litros. Si el consumo promedio diario es de 600 litros y el suministro es diario, la cisterna deberá tener capacidad para almacenar al menos 600 litros.
La capacidad también depende del gasto diario promedio y de cuánta reserva se desea tener en el caso de que el suministro se suspendiera. Por ejemplo, para una casa habitación de 5 habitantes se puede considerar un gasto diario de un metro cúbico y necesitar una cisterna de 30 m³ si se desean reservas para un mes.
| Factor | Aplicación en el diseño |
|---|---|
| Número de habitantes | Determina el consumo total de agua. |
| Consumo promedio | 150 litros por persona por día. |
| Frecuencia del suministro | Define la cantidad de agua que debe almacenarse. |
| Reserva deseada | Permite mantener el servicio durante una suspensión del suministro. |
| Ejemplo residencial | Para 5 habitantes, un gasto diario de un metro cúbico y una reserva para un mes, se puede considerar una cisterna de 30 m³. |
Si el agua se suministra diariamente, la cisterna debe tener capacidad para almacenar el consumo promedio de un día. Si el suministro se interrumpe durante varios días, la capacidad deberá incrementarse para cubrir el periodo de reserva previsto.
Ubicación
La ubicación de la cisterna es un aspecto importante del diseño. Se recomienda que esté ubicada en un área accesible, pero protegida de fenómenos climáticos extremos como inundaciones o deslizamientos de tierra.
Si es posible, no debe construirse totalmente bajo el nivel del suelo. Sin embargo, tampoco debe colocarse tan arriba que afecte demasiado la presión con que llega el agua de la calle para llenarla. Una ubicación adecuada también puede reducir la distancia a un tanque elevado al que haya que bombear el agua.
La ubicación debe facilitar la inspección, la limpieza, la conexión con la red de suministro y el mantenimiento del sistema de bombeo y filtración.
Dimensiones y forma
Las medidas de una cisterna de 10 000 litros de concreto pueden variar dependiendo del diseño específico de la misma. Las medidas de una cisterna de 20 000 litros de concreto también pueden variar dependiendo del diseño y las especificaciones del proyecto.
Estas medidas son solo una referencia y es necesario realizar un diseño adecuado y calcular las dimensiones precisas según las necesidades específicas del proyecto y las condiciones del sitio donde se va a construir la cisterna.
En cualquier caso, es importante asegurarse de que la cisterna tenga una estructura sólida y resistente, que pueda soportar el peso del agua y garantizar su durabilidad y seguridad.
Acceso y seguridad
La cisterna debe contar con un acceso superior que permita realizar tareas de inspección y limpieza. Esa entrada deberá tener una tapa muy segura, preferiblemente con candado, para evitar que algún menor se meta y ocurra un accidente.
La altura interior de la cisterna se debe incrementar un mínimo de 40 cm.
Materiales y comparación entre PVC y concreto
Las cisternas de PVC o las de concreto son dos opciones a considerar. Dos de las razones más importantes a la hora de elegir entre estas cisternas de agua potable son la calidad del agua y el coste de producción.
| Aspecto | Cisterna de PVC o prefabricada | Cisterna de concreto |
|---|---|---|
| Instalación | La fabricación prefabricada facilita la instalación y el transporte. | Requiere construcción, colocación y curado del concreto. |
| Material | Puede utilizar plástico reforzado con fibra de vidrio o polietileno de alta densidad. | Preferiblemente concreto reforzado, es decir, concreto al que se le coloca acero de refuerzo. |
| Impermeabilización | Depende del diseño y del material fabricado. | Debe garantizarse mediante una adecuada impermeabilización para evitar filtraciones y pérdida de agua. |
| Transporte | La cisterna Rotoplas ofrece ventajas en términos de facilidad de instalación y transporte. | La construcción se realiza en el sitio o requiere transportar grandes volúmenes de materiales. |
| Mantenimiento | Debe revisarse el estado general del recipiente y sus conexiones. | Debe revisarse la estructura, la impermeabilización, las grietas y las fugas. |
| Coste | Debe considerarse el coste a largo plazo debido a su eventual desgaste y necesidad de reemplazo. | El coste depende del tamaño, los materiales, la ubicación y la mano de obra. |
Ventajas de las cisternas de PVC o prefabricadas
La cisterna Rotoplas ofrece ventajas en términos de durabilidad, facilidad de instalación y transporte. Su capacidad de almacenamiento varía según las necesidades del usuario.
El proceso de fabricación puede variar según el material utilizado, pero generalmente involucra el moldeado del material, la construcción de las paredes y la colocación de las conexiones necesarias para el ingreso y salida de agua.
Las cisternas prefabricadas pueden ser una opción práctica cuando se necesita reducir el tiempo de ejecución de la obra, limitar los trabajos húmedos y simplificar el montaje en el sitio.
Sin embargo, es importante considerar el coste a largo plazo debido a su eventual desgaste y necesidad de reemplazo.
Características de las cisternas de concreto
Cuando se trata del diseño de una cisterna de concreto para una vivienda, es importante tener en consideración diversos factores clave que aseguren su correcta construcción y funcionamiento.
El concreto debe ser de alta resistencia y durabilidad para soportar la presión del agua y evitar filtraciones. Preferiblemente debe utilizarse concreto reforzado, así se denomina al concreto cuando se le coloca acero de refuerzo.
En el caso de una cisterna de gran capacidad, el proceso constructivo implica la producción y colocación de grandes volúmenes de concreto, lo cual puede influir en la reacción del cemento, el agua, los aditivos y los agregados.
La proporción de los componentes del concreto debe ser cuidadosamente calculada para garantizar la resistencia y durabilidad adecuadas de la cisterna. La relación entre el agua y el cemento es un factor crítico en la calidad del concreto.
Durante el proceso de curado, el cemento se hidrata y forma una red cristalina de silicatos y aluminatos que proporciona resistencia y durabilidad al concreto.
Los aditivos se utilizan en la mezcla de concreto para mejorar ciertas propiedades, como la trabajabilidad, resistencia, durabilidad y tiempo de fraguado. Los agregados, como la arena y la grava, se utilizan para proporcionar volumen y estabilidad al concreto.
En la producción y colocación de grandes volúmenes de concreto para la construcción de una cisterna de gran capacidad, se deben tener en cuenta factores físicos y químicos que pueden influir en la calidad del concreto y, por lo tanto, en la durabilidad y resistencia de la cisterna.
Es importante que se realicen pruebas de laboratorio para asegurarse de que la mezcla de concreto sea adecuada para el propósito previsto. Como referencia general, se puede utilizar una resistencia de concreto de 250 kg/cm² (f’c = 250 kg/cm², =3555.84 lb/pulg²) para cisternas de agua potable.
La resistencia del concreto debe cumplir con las normativas y regulaciones locales aplicables.
Revestimiento e impermeabilización
El revestimiento de la cisterna es esencial para evitar filtraciones y asegurar la calidad del agua almacenada. Hay diferentes opciones disponibles, como láminas de PVC, geomembranas y concreto impermeable.
Impermeabilizar una cisterna de concreto es un proceso esencial para garantizar la calidad y seguridad del agua que se almacena en ella.
Preparación de la superficie
Se debe revisar cuidadosamente la superficie de la cisterna en busca de fisuras o grietas, las cuales deberán ser reparadas antes de aplicar el impermeabilizante.
Antes de aplicar el impermeabilizante propiamente dicho, es recomendable aplicar una capa de sellador para evitar que la humedad del concreto afecte la adherencia del impermeabilizante.
Aplicación del impermeabilizante
Existen diferentes tipos de impermeabilizantes para cisternas, siendo los más utilizados los de base acrílica. La elección dependerá de factores como el clima, la calidad del agua y el tipo de cisterna.
Para la impermeabilización de una cisterna hay varias opciones de productos efectivos, entre ellas las membranas líquidas y los cementos impermeabilizantes. Las membranas líquidas son fáciles de aplicar y proporcionan una buena impermeabilización. Los cementos impermeabilizantes son ideales para superficies de concreto.
En cuanto a la elección del tipo de pintura, es importante que esta sea resistente a la humedad y esté diseñada específicamente para uso en cisternas.
El tiempo de espera antes de llenar la cisterna con agua dependerá del producto que se utilice.
Control de filtraciones
Es fundamental que la cisterna esté diseñada para soportar la presión del agua y tenga una adecuada impermeabilización para evitar filtraciones y pérdida de agua.
Antes de utilizar la cisterna, se deben sellar adecuadamente todas las juntas y conexiones. También deben realizarse pruebas completas para verificar que no haya filtraciones.
Sistema de recolección, llenado y distribución
Para aprovechar al máximo la cisterna, es importante instalar un sistema de recolección de agua de lluvia. Esto puede implicar la instalación de tuberías y canaletas que dirijan el agua pluvial hacia la cisterna.
Las conexiones deben permitir la correcta instalación y conexión a la red de suministro de agua potable o a los sistemas de recogida de agua de lluvia en caso de vivir en una localidad donde el agua sea escasa.
Procedimiento para llenar la cisterna
- Preparación: antes de comenzar a llenar la cisterna, asegúrate de cerrar la llave de paso de agua. Esto evitará que el agua se escape mientras estás trabajando.
- Tipo de agua: dependiendo del uso que le darás al agua de la cisterna, es importante considerar el tipo de agua que utilizarás para llenarla. Si es para uso doméstico como lavar platos, bañarse o regar plantas, puedes utilizar agua de la red pública.
- Conexión del suministro de agua: verifica que la llave de paso esté cerrada y conecta la tubería a la toma de agua pública.
- Apertura de la llave de paso: después de que la conexión esté segura, procede a abrir lentamente la llave de paso de agua. Esto permitirá que el agua comience a llenar la cisterna de manera controlada.
- Revisión y ajustes: mientras la cisterna se llena, asegúrate de revisar que no haya fugas o problemas de funcionamiento. Observa si el nivel del agua sube adecuadamente y si el sistema de llenado o flotador funciona correctamente.
- Cierre de la llave de paso: una vez que la cisterna esté llena, cierra la llave de paso de agua. Esto evitará que el agua siga ingresando y desborde la cisterna.

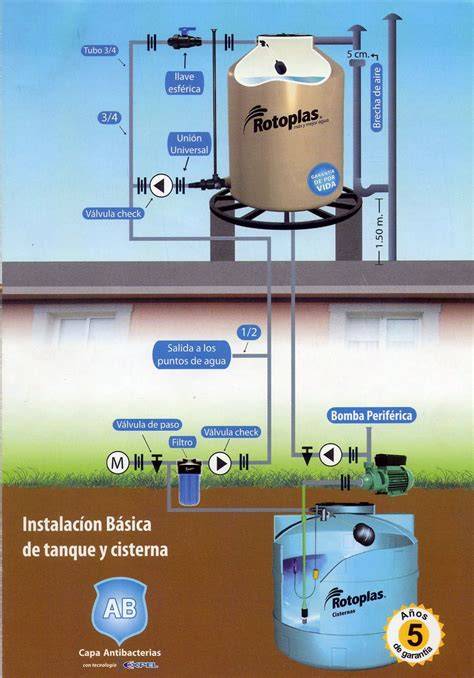

Componentes de operación
La cisterna recibe el agua mediante una conexión con la red municipal o mediante un sistema de recolección de lluvia. Después, almacena el agua en su interior, por lo general dentro de un recipiente construido con materiales resistentes al agua y con una capacidad determinada.
Las válvulas, tuberías, conexiones y el sistema de llenado o flotador deben revisarse durante la puesta en marcha y el mantenimiento periódico.
Cómo instalar un estanque de agua I En terreno
Filtración y calidad del agua
Dos de las razones más importantes al elegir una cisterna de agua potable son la calidad del agua y el coste de producción.
Para garantizar un suministro de agua potable y libre de contaminantes, se deben instalar sistemas de filtración y purificación adecuados.
La tapa hermética evita la entrada de suciedad, insectos u otros contaminantes al agua almacenada. El revestimiento, las juntas, las conexiones y las tuberías también deben conservarse en buenas condiciones para proteger la calidad del agua.
Cuando se utiliza agua de lluvia, el sistema de recolección debe conducirla correctamente hacia la cisterna y deben considerarse las necesidades de filtración y purificación correspondientes.
Planificación e instalación paso a paso
1. Planificación del proyecto
Antes de comenzar, es importante llevar a cabo una planificación adecuada. Determine el tamaño y la ubicación de la cisterna con base en sus necesidades de almacenamiento de agua.
También deben definirse el tipo de suministro, la capacidad, los materiales, el acceso para mantenimiento, las conexiones, el sistema de filtración y las condiciones del terreno.
2. Excavación del terreno
Una vez determinada la ubicación de la cisterna, deberá excavarse un hoyo suficientemente grande para acomodarla. Es necesario tener en cuenta el espacio adicional requerido para el revestimiento y el sistema de drenaje.
3. Selección del revestimiento
El revestimiento debe seleccionarse de acuerdo con el tipo de cisterna, las condiciones del terreno, el nivel de protección requerido y la calidad del agua almacenada. Las opciones incluyen láminas de PVC, geomembranas y concreto impermeable.
4. Construcción de la estructura de soporte
Dependiendo del tamaño y la ubicación de la cisterna, puede ser necesario construir una estructura de soporte para asegurar su estabilidad y evitar derrumbes.
5. Instalación del sistema de recolección
Para aprovechar el agua de lluvia, se instalan tuberías y canaletas que dirigen el agua pluvial hacia la cisterna.
6. Instalación de conexiones
La fabricación y el montaje deben incluir las conexiones necesarias para el ingreso y la salida del agua. Estas conexiones deben ser compatibles con la red de suministro, el sistema de bombeo, el flotador y los accesorios de distribución.
7. Sellado y prueba de fugas
Antes de utilizar la cisterna, asegúrese de sellar adecuadamente todas las juntas y conexiones. Realice pruebas completas para verificar que no haya filtraciones.
8. Puesta en servicio
El llenado debe realizarse de manera controlada, revisando el funcionamiento de las válvulas, el flotador, las conexiones y el nivel del agua.
Es importante seguir las regulaciones y normas de construcción correspondientes durante el proceso de fabricación, diseño y supervisión por un ingeniero civil o arquitecto.
Mantenimiento de una cisterna de PVC
El mantenimiento de una cisterna es crucial tanto para su durabilidad como para la calidad del agua que almacena.
- Inspección de la estructura: revisar grietas, fugas y el estado general de los materiales.
- Revisión del revestimiento: comprobar que no haya daños en la superficie de protección.
- Control de conexiones: revisar juntas, tuberías, válvulas y accesorios.
- Comprobación del sistema de recolección: verificar que las canaletas y tuberías funcionen correctamente.
- Limpieza: utilizar el acceso superior para realizar las tareas de limpieza necesarias.
- Impermeabilización: revisar su estado y realizar repintados o reparaciones cuando sea necesario.
Para asegurar una adecuada protección de la cisterna, se debe realizar un mantenimiento regular que incluya inspecciones periódicas y repintado cuando sea necesario.
La frecuencia del mantenimiento depende del tipo de material utilizado para la impermeabilización y de las condiciones climáticas de la zona.
Costos y factores económicos
El costo de hacer una cisterna puede variar dependiendo de diversos factores como el tamaño, la ubicación y la complejidad del proyecto. Para obtener una cotización precisa, se recomienda consultar a un profesional o empresa especializada en la construcción en la zona donde se realizará la cisterna.
- Tamaño y capacidad: el tamaño de la cisterna influirá en el costo total del proyecto.
- Materiales utilizados: los materiales seleccionados también afectarán el costo final.
- Ubicación geográfica: el lugar donde se construirá la cisterna puede tener implicaciones en los costos.
- Mano de obra: el costo de la mano de obra puede variar dependiendo de la región y la experiencia de los trabajadores.
- Excavación y soporte: las condiciones del terreno pueden exigir trabajos adicionales.
- Filtración e impermeabilización: los sistemas complementarios influyen en el coste de instalación y mantenimiento.
Las cisternas pueden construirse utilizando diferentes materiales, como concreto, acero, plástico, fibra de vidrio, entre otros. Por ello, la comparación económica debe considerar tanto la inversión inicial como la durabilidad, el mantenimiento y la eventual necesidad de reemplazo.
Elección de la solución adecuada
La manera en la que se almacena el agua en un hogar es una cuestión sumamente importante. Para elegir entre una cisterna de PVC y una de concreto, han de tomarse en cuenta las necesidades específicas del usuario.
Una cisterna prefabricada puede ser conveniente cuando se valoran la facilidad de instalación, el transporte y la rapidez del montaje. Una cisterna de concreto puede ser conveniente cuando se requiere una estructura construida a la medida, de gran capacidad o integrada al proyecto de la vivienda.
La elección debe considerar la calidad del agua, el coste de producción, el espacio disponible, la capacidad, la ubicación, las condiciones del terreno, el acceso para limpieza, el sistema de filtración y las regulaciones locales.
Como se ha visto, existen numerosas diferencias entre la construcción de una cisterna y las cisternas prefabricadas. La mejor opción dependerá de las condiciones concretas del proyecto y de los requisitos de almacenamiento, seguridad y mantenimiento.
