La unión entre una fábrica de ladrillo y un pilar debe resolverse con especial cuidado porque en ese encuentro pueden coincidir exigencias estructurales, constructivas, térmicas y acústicas. La solución adecuada depende de si el pilar es portante, pertenece a una valla, sostiene una puerta o cumple principalmente una función decorativa.
Los pilares de ladrillo son componentes importantes de muchos edificios. El diseño y la construcción de dichas piezas deben abordarse con total responsabilidad, ya que la calidad y la durabilidad de toda la construcción en general dependen de ellas.
Tipos de pilares de ladrillo
Las columnas de ladrillos son estructuras arquitectónicas verticales que se requieren para mantener el refuerzo montado y adicional de las bases verticales. Además, estos productos a menudo se dirigen a dar a los edificios una apariencia más interesante y elegante.
Las columnas de ladrillo "con una explosión" hacen frente al papel de los componentes decorativos.
- Transportistas: estos tipos de pilares de ladrillo juegan el papel de soportes confiables y fuertes para el mantenimiento de sistemas montados. Las columnas de rodamiento asumen toda la carga de estos terrenos.
- Valla: las columnas de este tipo son estructuras simples en las que todos los elementos individuales están conectados entre sí, y las secciones permanecen entre ellas. Básicamente, la única carga que llevan estas estructuras es su propio peso.
- Tipo de puerta: elementos de peso impresionante, que también son móviles, es decir, se mueven en relación con los pilares de ladrillo mismos, se cuelgan en dichos soportes de ladrillos. Estas estructuras pueden soportar la carga por su propio peso y las cargas horizontales de las estructuras colgadas en ellas.
- Decorativos: estas atractivas estructuras de ladrillos están conectadas a bases de muros de carga. Mecánicamente, casi no están cargados.
Cualquiera sea la versión de los pilares de ladrillo que planee construir, en cualquier caso, deberá tener en cuenta una característica importante: no debe haber largas filas de mampostería en tales estructuras. Además, dichos productos deben tener una sección transversal cuadrada o rectangular con su plenitud, lo que hace que las estructuras sean lo más estables, resistentes y confiables.
Materiales y calidad del ladrillo
No importa qué columnas vaya a diseñar, para puertas, cercas o cojinetes, en cualquier caso, deberá comprar materiales de construcción de alta calidad, caracterizados por un buen rendimiento y una larga vida útil.

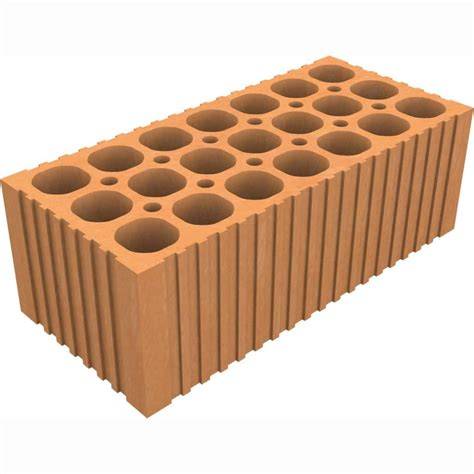

Los ladrillos para tales estructuras pueden ser de cuerpo completo y huecos. Lo principal es tener en cuenta las propiedades de resistencia a las heladas, absorción de humedad y resistencia al desgaste de estos materiales de construcción.
Es necesario seleccionar un ladrillo que no tenga miedo de factores externos adversos, como la precipitación o los cambios de temperatura. Para construir columnas no se puede comprar un ladrillo cuyo peso sea inferior a 4,3 kg.
También es importante tener en cuenta la calidad del ladrillo. En ningún caso debe haber daños o defectos en su superficie: grietas, astillas, rasguños profundos o esquinas desmoronadas. Es mejor rechazar el uso de estos materiales de construcción, ya que no durarán mucho tiempo, e incluso las estructuras confiables no funcionarán.
La calidad del ladrillo debe ser perfecta.
Planificación y cálculo de la fábrica
Antes de embarcarse en la producción independiente de pilares de ladrillo hermosos y de alta calidad, es recomendable calcular la cantidad de materiales de construcción que necesita comprar.
Los expertos dicen que al usar ladrillos sólidos, se pueden renunciar a los cálculos adicionales. Para determinar todos los parámetros necesarios, es muy importante tener toda la información requerida sobre la marca de los materiales de construcción adquiridos, el perímetro del soporte de la barra transversal en los pilares, el área de sección y el volumen de la carga transmitida.
Debe tenerse en cuenta que todos los matices del conteo de pilares de ladrillo o cimientos de muros se describen en detalle en los SNiP relevantes, por ejemplo, SNiP II-22-81 (1995).
Además, al calcular los productos requeridos, es necesario confiar en los parámetros dimensionales predeterminados de las columnas futuras; se debe tener en cuenta su altura y sección transversal.
El conteo generalmente se basa en el número de ladrillos en una fila, dada la costura de 10 mm. El número de filas generalmente depende del parámetro de espesor de ladrillo, teniendo en cuenta el aumento en las dimensiones de la costura.
| Elemento | Dimensión |
|---|---|
| Ladrillo estándar individual | 65 mm |
| Ladrillo estándar individual con una costura | 75 mm |
| Ladrillo de uno y medio | 88 mm |
| Ladrillo de uno y medio con una costura | 98 mm |
| Espesor habitual de la junta | 10 mm |
Los ladrillos estándar individuales están hechos con un ancho de 65 mm, 75 mm con una costura, y ladrillos de uno y medio, 88 mm, con una costura de 98 mm. Si dividimos el parámetro de la altura de un pilar de ladrillo por los valores especificados, será posible identificar el número requerido de filas.
Preparación de la base
Para instalar columnas de ladrillo, primero se debe construir una base de cimentación de alta calidad. Las opciones para la cerca que pertenecen a la clase de Lux necesitan especialmente una base confiable.
La misma cerca de pilares de ladrillo debe colocarse en el sitio de acuerdo con el plan catastral.
- Primero, realizar el marcado del territorio en el que está previsto instalar columnas de ladrillo. Esto se hace de la misma manera que cuando se instalan estructuras de madera o metal.
- Primero, se deben marcar las áreas en las que se ubicarán los soportes de esquina.
- Para ello, en los puntos correctos, se deben introducir pequeñas clavijas de madera y dibujar un cable entre ellas.
- Después, se debe identificar el paso entre los soportes.
- Más adelante, se deben excavar los cimientos.
Debe tenerse en cuenta que la misma cerca de pilares de ladrillo debe colocarse en el sitio de acuerdo con el plan catastral.
Si el suelo del sitio está abultado, primero las partes de soporte deberán protegerse adecuadamente de la influencia del agua en el suelo. Para ello se embotella la parte inferior de las columnas.
Después de preparar el foso para los pilares, será posible proceder directamente al diseño de la cimentación.
Independientemente, las columnas de ladrillo se pueden hacer con sus propias manos. Para preparar correctamente la solución, es mejor abastecerse de un mezclador de construcción de alta calidad.

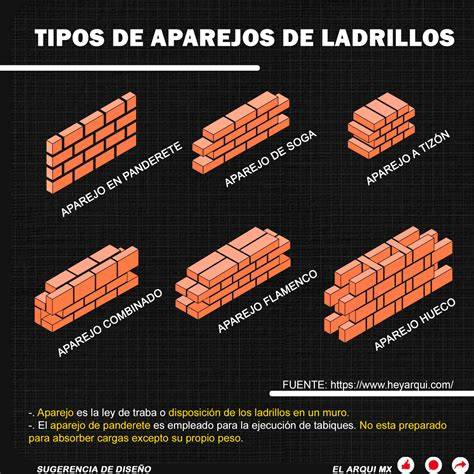

Colocación de ladrillos y aparejo
El nivel de resistencia de una columna de ladrillo depende en gran medida de la ejecución competente de las filas individuales de aparejo, que proporciona una colocación especial.
Para un pilar de 2 × 2 ladrillos, es decir, 8 bloques en una fila, la secuencia de acciones será la siguiente:
- La primera fila se apilará en 4 ladrillos colocados a soga, colocados con la ayuda de un tizón.
- La segunda fila consistirá en cuatro ladrillos colocados en paralelo en el centro; será necesario unir las partes restantes a su tope con sogas.
- La tercera fila debe girarse 90 grados con respecto a la combinación anterior.
- La cuarta fila se dispone como la fila de inicio, pero con un giro de 90 grados.
El enlace complejo descrito, que consta de cuatro filas de ladrillos, garantizará las características de resistencia más altas de los pilares.
Las diferentes formas en que se disponen las piezas de mampuestos permiten configurar una diversidad de espacios habitables. A lo largo de la historia, tradicionalmente el aparejo de ladrillos constituyó algunas formas predeterminadas de disposición de piezas, como aparejo a sogas, a tizones o penderete.
Refuerzo de la unión entre muro y pilar
Para fortalecer aún más estas bases, después de cada ciclo de aparejo se deberá fijar la malla de refuerzo.
En la ejecución del encuentro entre la fábrica de ladrillo de fachada y un pilar se suelen utilizar flejes o resinas.
Los detalles constructivos de la fábrica deben prever que la superficie se encuentre limpia y nivelada. Cualquier imperfección deberá ser rellenada con mortero.
Los ejes donde se van a construir los muros se deben marcar ayudándose de un tiralíneas. La fábrica debe quedar exactamente sobre los ejes que se especifican en los planos.
Se deben colocar los ladrillos maestros en los extremos del muro a levantar para asentar cada hilada.
La longitud mayor de 80 cm debe resolverse con una junta de 1,0 a 1,5 cm de espesor. Las juntas mayores pueden debilitar el muro.
Los ladrillos de las filas superiores deben colocarse sobre los de la fila inferior, evitando que los “endentados” superen los 5 cm como máximo.
El mortero vertical debe colocarse antes de asentar el ladrillo siguiente, evitando que caiga al piso.
El refuerzo debe colocarse 12,5 cm al interior de la albañilería y 12,5 cm al interior de la columna, terminando en un gancho de longitud de 10 cm. Debe adicionarse cada 3 hiladas.
| Detalle de ejecución | Valor indicado |
|---|---|
| Junta de mortero | 1,0 a 1,5 cm |
| Longitud mayor de referencia | 80 cm |
| Inserción al interior de la albañilería | 12,5 cm |
| Inserción al interior de la columna | 12,5 cm |
| Longitud del gancho | 10 cm |
| Frecuencia de colocación del refuerzo | Cada 3 hiladas |
Control de la alineación y de las juntas
La verticalidad del muro debe comprobarse con una plomada de mano en varios puntos del muro y durante toda la altura del muro.
También deben utilizarse la regla y el nivel de burbuja.
La obra debe revisarse a 12 ó 13 hiladas, ya que a esa altura no resulta posible comprobarla estando de pie en el suelo.
No se deben realizar regatas en la obra de albañilería para instalar tuberías de agua o luz.
Pilares con soporte interior de acero
Para la construcción de columnas de ladrillo se utilizan a menudo soportes de tubería de hierro. El ladrillo se coloca alrededor de la tubería.
Antes de la instalación de pilares de ladrillo se debe construir una base de cinta confiable. Tiene excelentes características de resistencia y no requiere mucha profundidad.
En la fabricación de columnas pesadas, se recomienda encarecidamente verter el espacio que queda entre detalles como el refuerzo de acero y el ladrillo revestido.
Para construir una cerca sólida con pilares de ladrillo, se debe saber que cuanto más pesada sea, más sólida deberá ser la estructura de soporte. Por eso es tan importante calcular correctamente la altura de todas las estructuras constituyentes de los soportes y el tamaño de su sección.
Unión, puente térmico y aislamiento acústico
La unión entre la fábrica de ladrillo de fachada y un pilar no debe analizarse únicamente desde el punto de vista mecánico. La forma de solidarizar ambos elementos también afecta al puente térmico, a la transmisión acústica y a la hermeticidad del cerramiento.
En una reforma que incluye la fachada, pero cuyos pilares ya existen y están a línea de fachada, la solución debe adaptarse a la posición real de los elementos existentes.
La solidarización extrema agrava no solo la transmisión térmica sino también la acústica.
Si se coloca una banda acústica entre el pilar y la fábrica de ladrillo, los encuentros con resinas o con flejes ya no se pueden hacer.
Un reflexivo, si se pone en contacto con el pilar, no cumple esa función.
La solución debe valorarse de forma diferente si se trata de una fachada ventilada, una hoja de ladrillo caravista, una hoja de piedra, un mortero monocapa o un mortero bicapa.
Una posibilidad es demoler la hoja interior y trasdosar con PYL.
Trasdosando todo el cerramiento, incluyendo pilares, se puede cubrir toda la hoja con aislante. Sin embargo, si los pilares llegan hasta la hoja interior y no se demuele la tabiquería interior, se mantienen los puentes térmicos en los encuentros con la tabiquería.
Una vez demolida la hoja interior existe la posibilidad de mejorar la hermeticidad y el recibido de las ventanas.
Es muy habitual que las corrientes de aire se muevan por la cámara debido a defectos en la envolvente exterior. Si la hoja interior está al descubierto, es fácil detectar y tapar esos defectos antes de volver a ejecutarla.
El uso de espuma de poliuretano como unión entre pilar y muro puede responder a un criterio económico, pero desde el punto de vista técnico es la peor solución posible para mejorar el aislamiento térmico.
Por tanto, los flejes, las resinas, las bandas acústicas, el aislamiento y el trasdosado no deben considerarse soluciones equivalentes: cada uno responde a una función diferente y su compatibilidad depende de la composición completa del cerramiento.
cómo subir pared de bloques victoria de 9 en pilares metálico
Anclajes químicos en ladrillo y mampostería
Tanto para el anclaje en el exterior como en el interior, es habitual encontrarse con mampostería a la que se quiere anclar un objeto.
El anclaje químico es adecuado para el anclaje en construcciones huecas y sólidas.
Al fijar una varilla roscada en un ladrillo hueco, por ejemplo, se debe colocar un tamiz después de perforar y limpiar el agujero mediante cepillado y soplado.
Los anclajes químicos profesionales son, además de adecuados para el anclaje en fachada, muy apropiados para la piedra de construcción rápida.
Los anclajes de viniléster también pueden utilizarse para este fin.
Para garantizar un resultado fiable, los anclajes químicos profesionales cuentan con la certificación ETA para 18 tipos de piedra diferentes.
También es posible realizar anclajes en paredes de piedra natural y de cartón-yeso.
Acabados y soluciones decorativas
Los pilares de ladrillo, si se desea, pueden decorarse. Para ello está permitido utilizar piedras de diferentes colores o cuentas de vidrio.
Las juntas pueden hacerse negras agregando un poco de hollín a la solución.
Si se quieren construir postes de tornillo hermosos, se debe recurrir a la colocación de 1,5 ladrillos. En este caso, los bloques deberán tenderse con un ligero desplazamiento.
Independientemente de la solución decorativa elegida, la calidad de la ejecución debe mantenerse, porque las columnas deben presentar una resistencia y una durabilidad adecuadas.
