El sistema de andamio comprende múltiples tipos de componentes críticos, postes verticales, postes horizontales, tirantes diagonales, pedales y cerraduras.
Estos pueden proporcionar la base de anclaje para toda la estructura y al mismo tiempo simplificar el proceso de construcción y aumentar su eficiencia.
La facilidad de modularidad y flexibilidad representa el núcleo mismo del andamio.
Los componentes se sujetan entre sí de forma firme y precisa a través de un mecanismo de bloqueo, que también garantiza la seguridad de un montaje y desmontaje rápidos durante la construcción.
Flexibiliza el andamio en cuanto a trabajos de construcción de rascacielos, puentes o mantenimiento industrial.
Este documento presentará una composición detallada de las piezas, el diseño y los beneficios funcionales de los andamios Ringlock, al tiempo que orientará a los clientes sobre por qué se puede confiar en los andamios Ringlock para una construcción segura y eficiente.
Qué es el anillo de soporte para construcción Ringlock
El bloqueo y el pasador de bloqueo son los componentes principales del sistema de conexión de andamios con bloqueo de disco.
El candado suele ser un nodo de candado de disco redondo montado en un poste vertical.
Su diseño de ocho orificios permite conectar la barra transversal y la diagonal en diferentes ángulos; mientras que el pasador de bloqueo completa el bloqueo entre los componentes simplemente insertándolo y golpeándolo.
Este diseño innovador no solo aumenta la velocidad de instalación, sino que también garantiza la estabilidad de la conexión y reduce en gran medida la posibilidad de un mal funcionamiento.
El sistema Ringlock se basa en una estructura modular formada por postes verticales, elementos horizontales, tirantes diagonales, plataformas, bases y accesorios de ajuste.
La unión mediante rosetas y cuñas permite configurar andamios para distintas alturas, anchos, cargas y condiciones de trabajo.

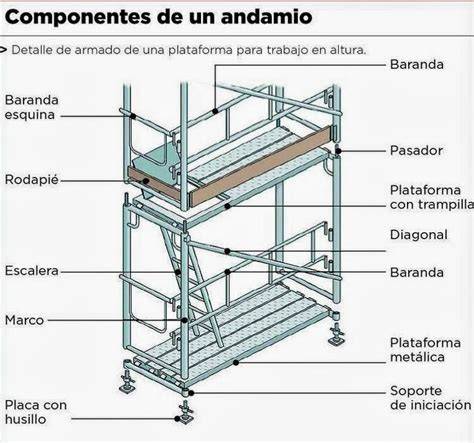

Componentes principales del andamio Ringlock
Postes verticales o estándares
El poste vertical es el componente del sistema de andamio construido en posición vertical en un sistema de soporte vertical, que juega un papel clave en la unión del otro sistema de soporte.
Cada poste vertical tiene varios nodos de andamio circulares instalados a intervalos regulares.
Estos nodos proporcionan diferentes ángulos para la instalación de travesaños y tirantes diagonales y, en consecuencia, se apoyan en la construcción de la compleja estructura.
- Tamaño: 0,5 ma 3 m, las longitudes comunes son 0,5 m, 1 m, 1,5 m, 2 m, 2,5 my 3 m.
- Peso: el poste de 3 m pesa entre 15 y 17 kg.
- Material: Acero de alta resistencia Q235 o Q345, galvanizado en caliente.
- Características de diseño: Equipado con múltiples nodos de hebilla, lo que permite una conexión flexible de barras transversales y tirantes diagonales.
Rosetas
Rosetas :Tamaño: 120 mm de diámetro, 10 mm de espesor.
Material: Acero Q235 de alta resistencia.
Características de diseño: La estructura de ocho orificios proporciona una conexión de múltiples ángulos.
Las rosetas se colocan en los postes verticales y sirven como puntos de unión para los elementos horizontales y diagonales.
La disposición de ocho orificios permite adaptar la estructura a diferentes configuraciones y ángulos de montaje.
Cuñas y pasadores de bloqueo
Cuñas :Tamaño: Longitud de unos 60 mm.
Material: Acero Q235 o Q345.
Características de diseño: Montaje de bloqueo rápido.
El pasador de bloqueo completa el bloqueo entre los componentes simplemente insertándolo y golpeándolo.
El mecanismo de cuña permite realizar conexiones firmes sin utilizar equipos complejos.
Travesaños o libros mayores
El travesaño es el elemento de conexión lateral del andamio.
Como medio de soporte horizontal, se utiliza para conectar firmemente los estándares verticales.
Dos extremos están equipados con pasadores que se pueden enchufar rápidamente en el nodo de hebilla de los postes verticales y bloquearlos.
Esta conexión básicamente tipo pin permite, durante la instalación, realizarla de forma mucho más rápida y eficiente.
Además de conectar los estándares verticales entre sí, el travesaño fortalece la estructura general y, por lo tanto, mejora el andamio contra la deformación.
- Tamaño: 0,3 ma 3 m, las longitudes comunes incluyen 0,3 m, 0,6 m, 0,9 m, 1,2 m, 1,5 m, 1,8 m y 2,5 m.
- Peso: la barra transversal de 1,2 m pesa entre 5 y 7 kg.
- Material: Acero Q235 o Q345, galvanizado en caliente.
- Características de diseño: El diseño del pestillo hace que la conexión sea rápida y eficiente.

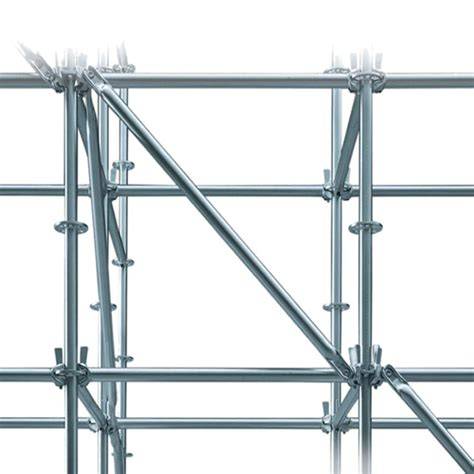

Tirantes diagonales
El arriostramiento diagonal ofrece soporte diagonal dentro del sistema de andamio y mejora la resistencia a la inclinación y a los cambios deformacionales de la estructura en su conjunto.
Al utilizar diferentes nodos de soporte, el sistema de andamio puede ofrecer un sistema de soporte tridimensional más resistente con mayor estabilidad y resistencia.
Esto es especialmente importante en proyectos de construcción que involucran edificios de gran altura y/o estructuras complejas, mejorando así la estabilidad del andamio durante el trabajo y, posteriormente, garantizando la seguridad de la construcción.
- Tamaño: 1 ma 3 m.
- Peso: la abrazadera diagonal de 2 m pesa entre 6 y 8 kg.
- Material: Acero Q235 o Q345, galvanizado en caliente.
- Características de diseño: Proporciona soporte diagonal y mejora la estabilidad.
Pedales, cubiertas y tablones
Como plataforma de construcción, el pedal es la superficie de apoyo directa para el personal y el equipo de construcción.
Los pedales del andamio con hebilla suelen estar fabricados en acero o aluminio, con gran capacidad de carga y superficie antideslizante para garantizar la seguridad del personal de la construcción.
Los pedales se pueden disponer de manera flexible según las necesidades de la construcción para cumplir con los requisitos de plataformas de trabajo de diferentes anchos y alturas, de modo que el andamio con hebilla pueda adaptarse a una variedad de escenarios de construcción.
- Tamaño: Largo de 1 ma 3 m, ancho de 0,3 ma 0,5 m.
- Peso: el pedal de acero de 2 m pesa entre 15 y 20 kg.
- Material: acero galvanizado en caliente o aleación de aluminio.
- Características de diseño: superficie antideslizante, adaptable a una variedad de necesidades de plataforma de trabajo.
Soporte de bloqueo de anillo
Dimensiones: El tamaño estándar es 300 mm x 200 mm.
Peso: Aprox. 4-6 kilogramos.
Material: acero Q235, galvanizado en caliente para resistencia a la corrosión.
Características de diseño: Se utiliza para proporcionar soporte adicional, se puede conectar con postes verticales y postes horizontales para mejorar la estabilidad de la estructura.
Collarín con base Ringlock
Tamaño: Generalmente 200 mm de diámetro y 10 mm de espesor.
Peso: alrededor de 2-3 kg.
Material: Acero de alta resistencia.
Características de diseño: Se utiliza para conectar los postes a la base para garantizar una base sólida para el andamio.
Gato con cabeza en U
Tamaño: Normalmente, la altura es ajustable de 300 mm a 600 mm.
Peso: alrededor de 7-10 kg.
Material: acero de alta resistencia, superficie galvanizada en caliente.
Características de diseño: Se utiliza para soportar la parte superior de la barra transversal o del pedal, lo que permite un ajuste fino de la altura durante la construcción.
Base de gato
Dimensiones: El diámetro de la base estándar es de 300 mm y el espesor es de 10 mm.
Peso: Aprox. 5-8 kilogramos.
Material: acero Q235.
Características de diseño: Proporciona un soporte básico estable para garantizar la verticalidad del poste.
Libros mayores dobles
Tamaño: La longitud suele ser de 1,2 ma 3 m.
Peso: Aprox. 8-12 kg (dependiendo de la longitud).
Material: Acero Q235 o Q345, galvanizado en caliente.
Características de diseño: Dos barras transversales están diseñadas una al lado de la otra para aumentar la capacidad de carga y la estabilidad estructural.
Libro mayor de armadura
Tamaño: Las longitudes habituales son 1,5 metros y 2 metros.
Peso: Aprox. 10-15 kg.
Material: Acero Q235 o Q345.
Características de diseño: Diseñado como una estructura triangular, mejora la resistencia a la flexión y es adecuado para sistemas de andamios de grandes luces.
Escalera
Tamaño: Las alturas habituales son 2 y 3 metros.
Peso: Aprox. 8-12 kg.
Material: Aleación de aluminio o acero.
Características de diseño: Proporciona acceso seguro hacia arriba y hacia abajo, generalmente se puede conectar directamente al sistema de andamio.
Especificaciones de los componentes Ringlock
| Componente | Dimensiones | Peso indicado | Material |
|---|---|---|---|
| Poste vertical | 0,5 ma 3 m | 15-17 kg para 3 m | Acero Q235 o Q345, galvanizado en caliente |
| Travesaño | 0,3 ma 3 m | 5-7 kg para 1,2 m | Acero Q235 o Q345, galvanizado en caliente |
| Tirante diagonal | 1 ma 3 m | 6-8 kg para 2 m | Acero Q235 o Q345, galvanizado en caliente |
| Pedal | Largo de 1 ma 3 m; ancho de 0,3 ma 0,5 m | 15-20 kg para 2 m | Acero galvanizado en caliente o aleación de aluminio |
| Roseta | 120 mm de diámetro; 10 mm de espesor | - | Acero Q235 de alta resistencia |
| Cuña | Longitud de unos 60 mm | - | Acero Q235 o Q345 |
| Soporte de bloqueo de anillo | 300 mm x 200 mm | 4-6 kg | Acero Q235, galvanizado en caliente |
| Collarín con base Ringlock | 200 mm de diámetro; 10 mm de espesor | 2-3 kg | Acero de alta resistencia |
| Gato con cabeza en U | Altura ajustable de 300 mm a 600 mm | 7-10 kg | Acero de alta resistencia, galvanizado en caliente |
| Base de gato | 300 mm de diámetro; 10 mm de espesor | 5-8 kg | Acero Q235 |
| Libros mayores dobles | 1,2 ma 3 m | 8-12 kg | Acero Q235 o Q345, galvanizado en caliente |
| Libro mayor de armadura | 1,5 metros y 2 metros | 10-15 kg | Acero Q235 o Q345 |
| Escalera | 2 y 3 metros | 8-12 kg | Aleación de aluminio o acero |
Cómo funciona el sistema de conexión Ringlock
El poste vertical constituye el eje de la estructura y reúne varios nodos circulares distribuidos a intervalos regulares.
Los travesaños se conectan a estos nodos mediante pasadores, mientras que los tirantes diagonales aportan resistencia frente a la inclinación y las deformaciones.
El diseño de ocho orificios de la roseta permite instalar barras horizontales y diagonales en diferentes ángulos.
El pasador de bloqueo completa la unión entre los componentes simplemente insertándolo y golpeándolo.
La conexión tipo pin permite que la instalación se realice de forma rápida y eficiente.
La base de gato, el collarín con base y el gato con cabeza en U completan el apoyo inferior y superior, permitiendo ajustar la posición y mantener la verticalidad del poste.
Las plataformas, escaleras y elementos auxiliares se incorporan según las necesidades del trabajo.
Ventajas funcionales del anillo de soporte para construcción
Montaje y desmontaje rápidos
En términos generales, el proceso de instalación del andamio es sencillo y rápido, normalmente sólo se necesitan unas pocas herramientas básicas (como martillos) y no se requiere ningún equipo complejo.
Los componentes se sujetan entre sí de forma firme y precisa a través de un mecanismo de bloqueo, que también garantiza la seguridad de un montaje y desmontaje rápidos durante la construcción.
Modularidad y flexibilidad
La facilidad de modularidad y flexibilidad representa el núcleo mismo del andamio.
Los pedales se pueden disponer de manera flexible según las necesidades de la construcción para cumplir con los requisitos de plataformas de trabajo de diferentes anchos y alturas, de modo que el andamio con hebilla pueda adaptarse a una variedad de escenarios de construcción.
Los nodos proporcionan diferentes ángulos para la instalación de travesaños y tirantes diagonales y, en consecuencia, se apoyan en la construcción de la compleja estructura.
Estabilidad estructural
El travesaño fortalece la estructura general y, por lo tanto, mejora el andamio contra la deformación.
El arriostramiento diagonal ofrece soporte diagonal dentro del sistema de andamio y mejora la resistencia a la inclinación y a los cambios deformacionales de la estructura en su conjunto.
Al utilizar diferentes nodos de soporte, el sistema de andamio puede ofrecer un sistema de soporte tridimensional más resistente con mayor estabilidad y resistencia.
Capacidad de carga y resistencia
Con su excelente diseño, construcción modular flexible y alta capacidad de carga, el andamio ring-lock se ha convertido en una herramienta indispensable en la construcción moderna y la construcción industrial.
Dos barras transversales están diseñadas una al lado de la otra para aumentar la capacidad de carga y la estabilidad estructural.
El libro mayor de armadura, diseñado como una estructura triangular, mejora la resistencia a la flexión y es adecuado para sistemas de andamios de grandes luces.
Protección frente a la corrosión
Los postes verticales, travesaños y tirantes diagonales pueden fabricarse con acero Q235 o Q345 galvanizado en caliente.
El soporte de bloqueo de anillo utiliza acero Q235, galvanizado en caliente para resistencia a la corrosión.
El gato con cabeza en U utiliza acero de alta resistencia con superficie galvanizada en caliente.
Aplicaciones prácticas de los componentes de andamios Ringlock
- La construcción de edificios de gran altura.
- Construcción de puentes
- Mantenimiento industrial e instalación de equipos.
- Soporte y refuerzo temporal para eventos y exposiciones a gran escala
- Construcción de infraestructura urbana
Flexibiliza el andamio en cuanto a trabajos de construcción de rascacielos, puentes o mantenimiento industrial.
Esto es especialmente importante en proyectos de construcción que involucran edificios de gran altura y/o estructuras complejas, mejorando así la estabilidad del andamio durante el trabajo y, posteriormente, garantizando la seguridad de la construcción.
Como Armar un Andamio Certificado Paso a Paso
Elección de los componentes según la tarea
Los postes verticales y los travesaños forman la configuración básica del sistema.
Los tirantes diagonales deben incorporarse para mejorar la resistencia a la inclinación y a los cambios deformacionales de la estructura en su conjunto.
Los pedales permiten crear la superficie de trabajo necesaria para el personal y el equipo de construcción.
Las bases de gato y los collarines con base Ringlock se utilizan para garantizar una base sólida y estable.
El gato con cabeza en U permite un ajuste fino de la altura durante la construcción.
Los libros mayores dobles aumentan la capacidad de carga y la estabilidad estructural.
El libro mayor de armadura es adecuado para sistemas de andamios de grandes luces.
La escalera proporciona acceso seguro hacia arriba y hacia abajo y generalmente se puede conectar directamente al sistema de andamio.
Preguntas frecuentes sobre el sistema Ringlock
¿La instalación del andamio requiere herramientas especiales?
En términos generales, el proceso de instalación del andamio es sencillo y rápido, normalmente sólo se necesitan unas pocas herramientas básicas (como martillos) y no se requiere ningún equipo complejo.
¿Cuáles son las ventajas del andamio?
El andamio tiene las ventajas de una rápida instalación y desmontaje, alta capacidad de carga, gran estabilidad y adaptación flexible a diversas necesidades de construcción.
¿Qué función cumple la roseta?
Su diseño de ocho orificios permite conectar la barra transversal y la diagonal en diferentes ángulos.
La estructura de ocho orificios proporciona una conexión de múltiples ángulos.
¿Para qué se utiliza el tirante diagonal?
El arriostramiento diagonal ofrece soporte diagonal dentro del sistema de andamio y mejora la resistencia a la inclinación y a los cambios deformacionales de la estructura en su conjunto.
¿Qué elementos permiten ajustar la altura?
El gato con cabeza en U se utiliza para soportar la parte superior de la barra transversal o del pedal, lo que permite un ajuste fino de la altura durante la construcción.
¿Qué componente proporciona el apoyo inferior?
La base de gato proporciona un soporte básico estable para garantizar la verticalidad del poste.
